部署圖是UML的核心元件，用於組織與建構複雜的系統設計。它提供系統架構的高階視圖，協助團隊更好地理解與管理軟體專案。本文將深入解析部署圖的細節、組成元件、優勢，並透過實務範例說明其實際應用場景。
什麼是部署圖？
UML部署圖（統一塑模語言）是一種視覺化圖表，用於說明軟體元件如何部署在系統架構的硬體節點上。它詳細呈現可執行檔、資料庫、組態檔等工件，在伺服器、工作站、雲端執行個體等節點上的實體分佈方式。
舉例來說，網路應用程式的部署圖可以呈現網頁伺服器、應用程式伺服器與資料庫的佈局，以及它們之間的互動與相依性。部署圖能協助規劃部署策略、優化資源配置，並確保系統的擴展性。
部署圖作為開發藍圖，引導專案從設計到實作的全流程，讓軟體設計符合實際部署需求，提升系統效率與穩定性。
部署圖的用途與應用
部署圖具備多種核心用途：
- 系統架構視覺化：清晰呈現系統的實體架構。
- 資源配置：協助規劃與優化軟硬體資源的使用。
- 系統整合：確保系統的各個元件正確整合，並按照預期互動。
部署圖範例

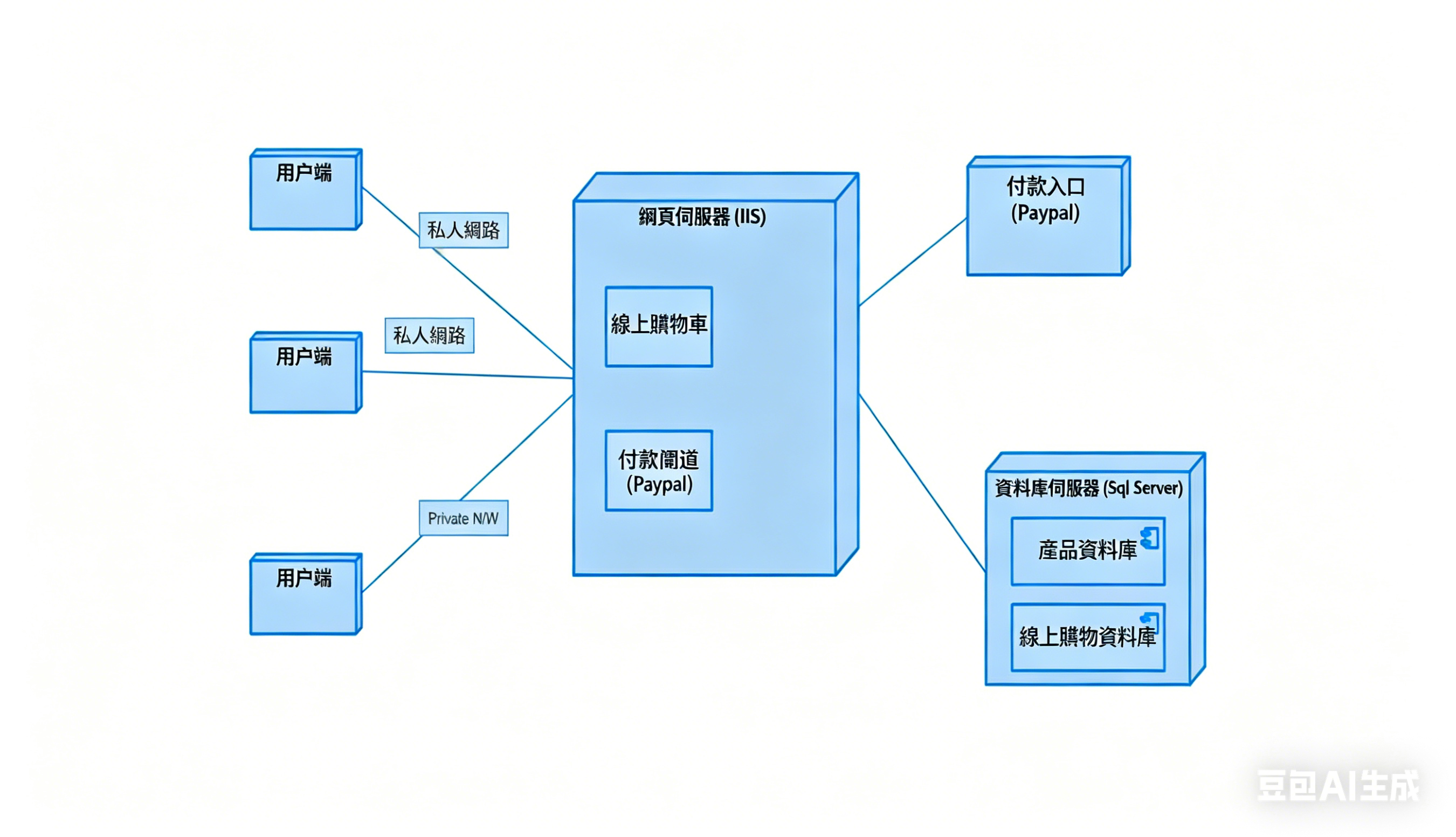

範例 1：線上購物系統部署圖
本圖展示了由網頁伺服器與資料庫伺服器協同運作的線上購物系統。它說明多個用戶端同時存取平台的方式，突顯系統各元件的整合與通訊機制，這是實現流暢購物體驗與交易處理的關鍵。

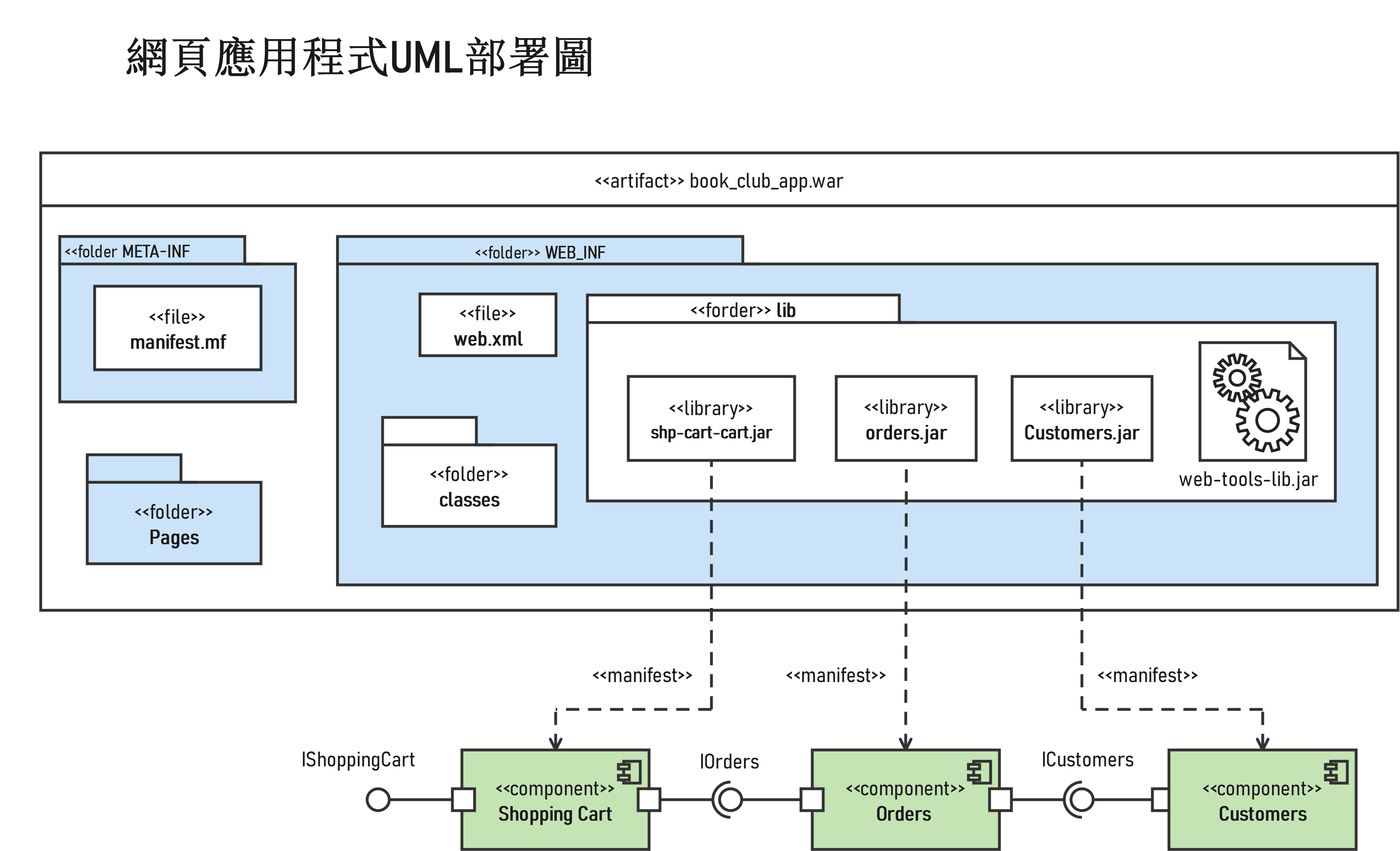

範例 2：網頁應用程式UML部署圖
本圖視覺化呈現網頁應用程式的部署方式，透過工件強調元件的結構與分佈。它詳細說明網頁應用程式的組織與部署邏輯，解析其在運算環境中正常執行所需的內部關聯與組態設定。

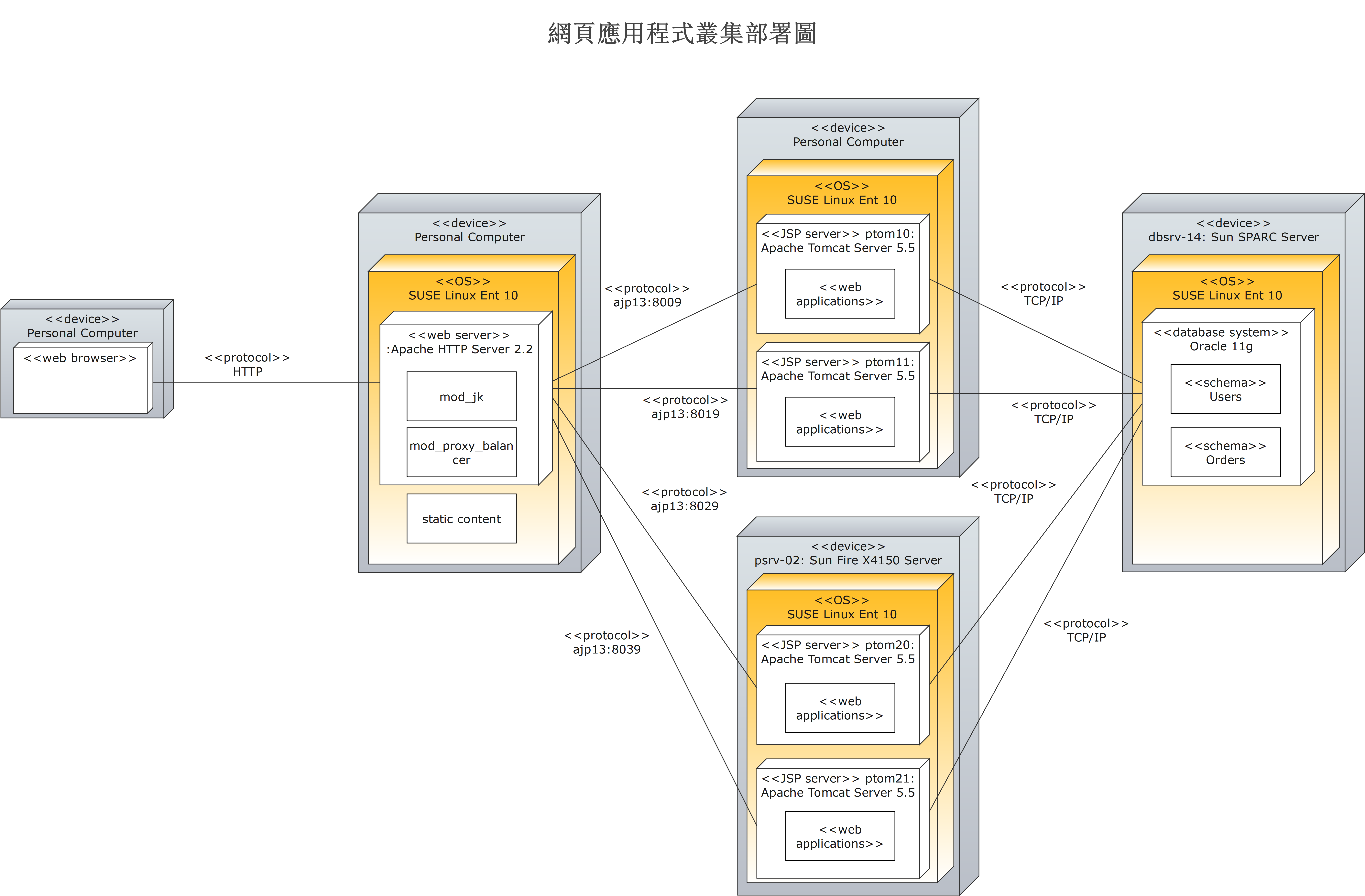

範例 3：網頁應用程式叢集部署圖
本圖描繪網頁應用程式叢集的複雜部署架構，聚焦軟硬體元件在不同節點間的實體連接與分佈。這種詳細視圖對於管理高擴展性、負載平衡、容錯備援的複雜網頁部署場景至關重要。

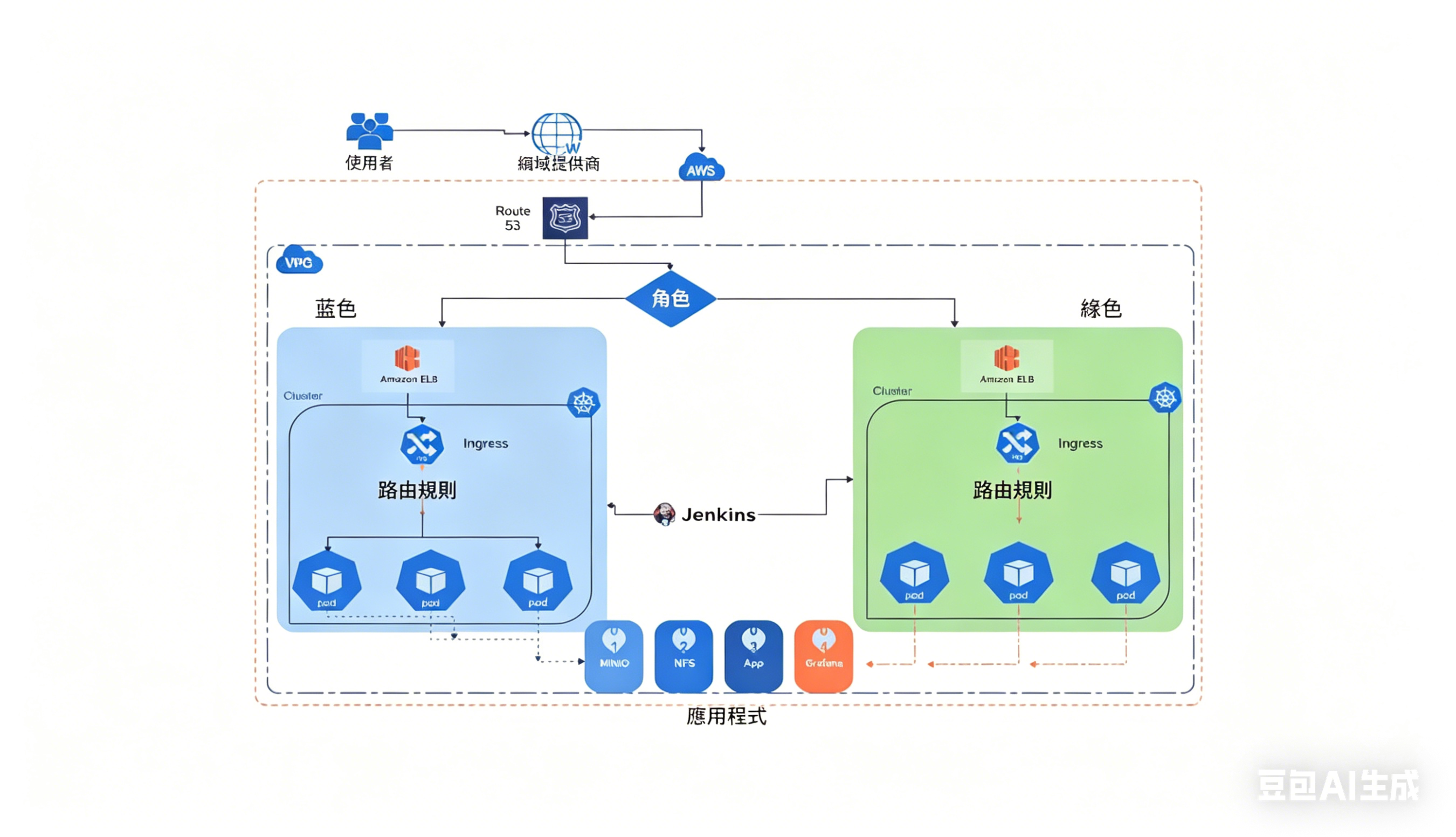

範例 4：AWS 上的庫柏內提斯部署圖
本圖說明亞馬遜雲端服務（AWS）上的庫柏內提斯部署架構，展示庫柏內提斯叢集如何在EC2執行個體、EKS管理服務等AWS資源中組態與部署。該視覺化圖表能幫助理解雲端環境中庫柏內提斯的編排與擴展能力。
範例 5：圖書館管理系統部署圖
本圖勾勒圖書館管理系統的部署架構，展示用戶端電腦與託管管理軟體的應用程式伺服器互動方式，伺服器再與資料庫伺服器通訊以儲存、查詢書籍與借閱者資訊。該視圖清晰呈現圖書館高效營運所需的元件分佈。
範例 6：用戶端-伺服端架構部署圖
本圖展示經典的用戶端-伺服端架構部署，區分發起請求的用戶端電腦，與處理請求、提供資源服務的伺服器。這對於理解用戶端-伺服端應用程式的架構與部署、確保高效通訊與資源管理至關重要。

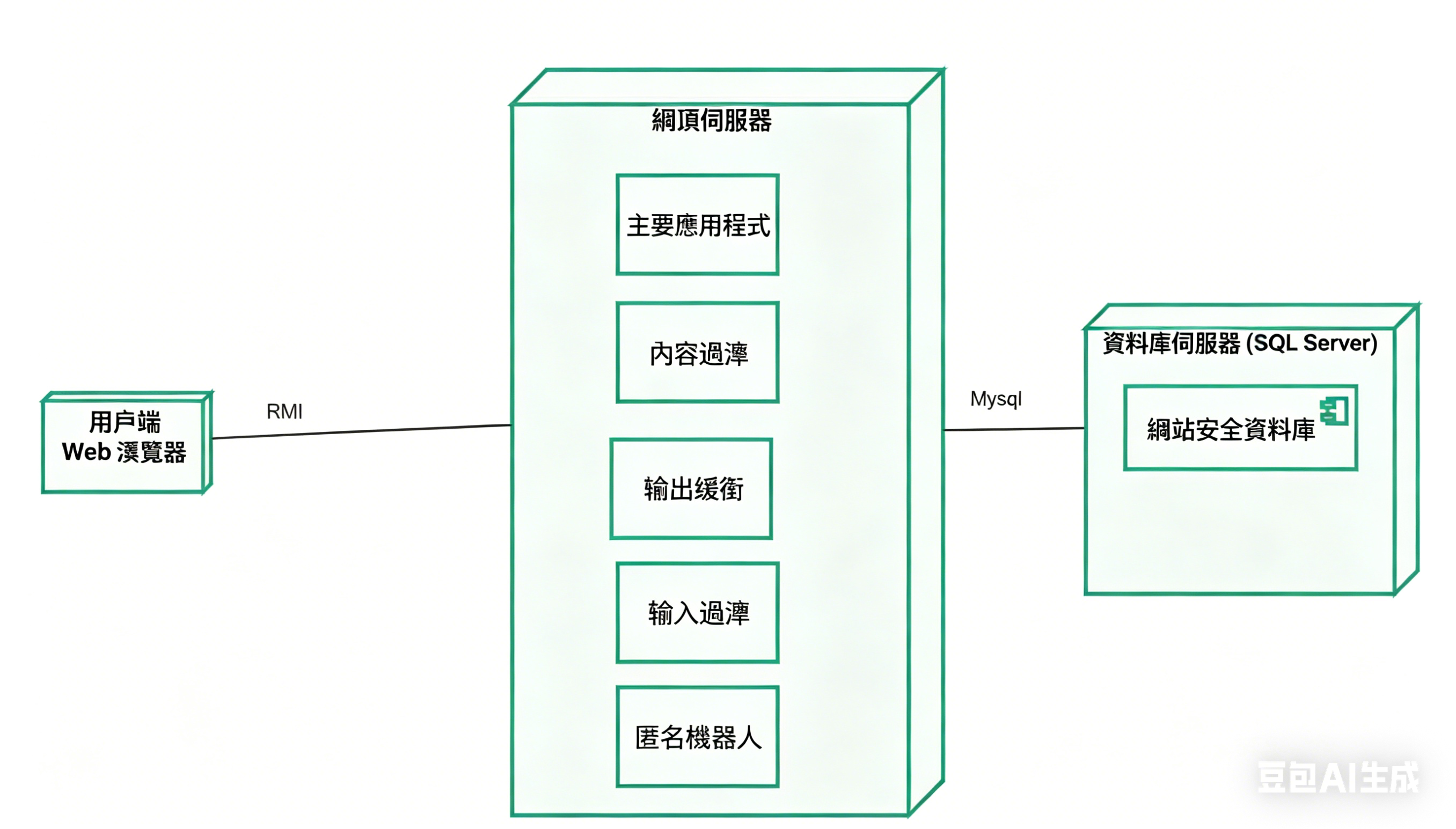

範例 7：網站安全系統UML部署圖
本圖展示防火牆、入侵偵測系統（IDS）、網頁應用程式防火牆（WAF）等安全元件如何部署在多台伺服器上，防禦網路威脅。它清晰說明系統內安全機制的組態與互動方式。

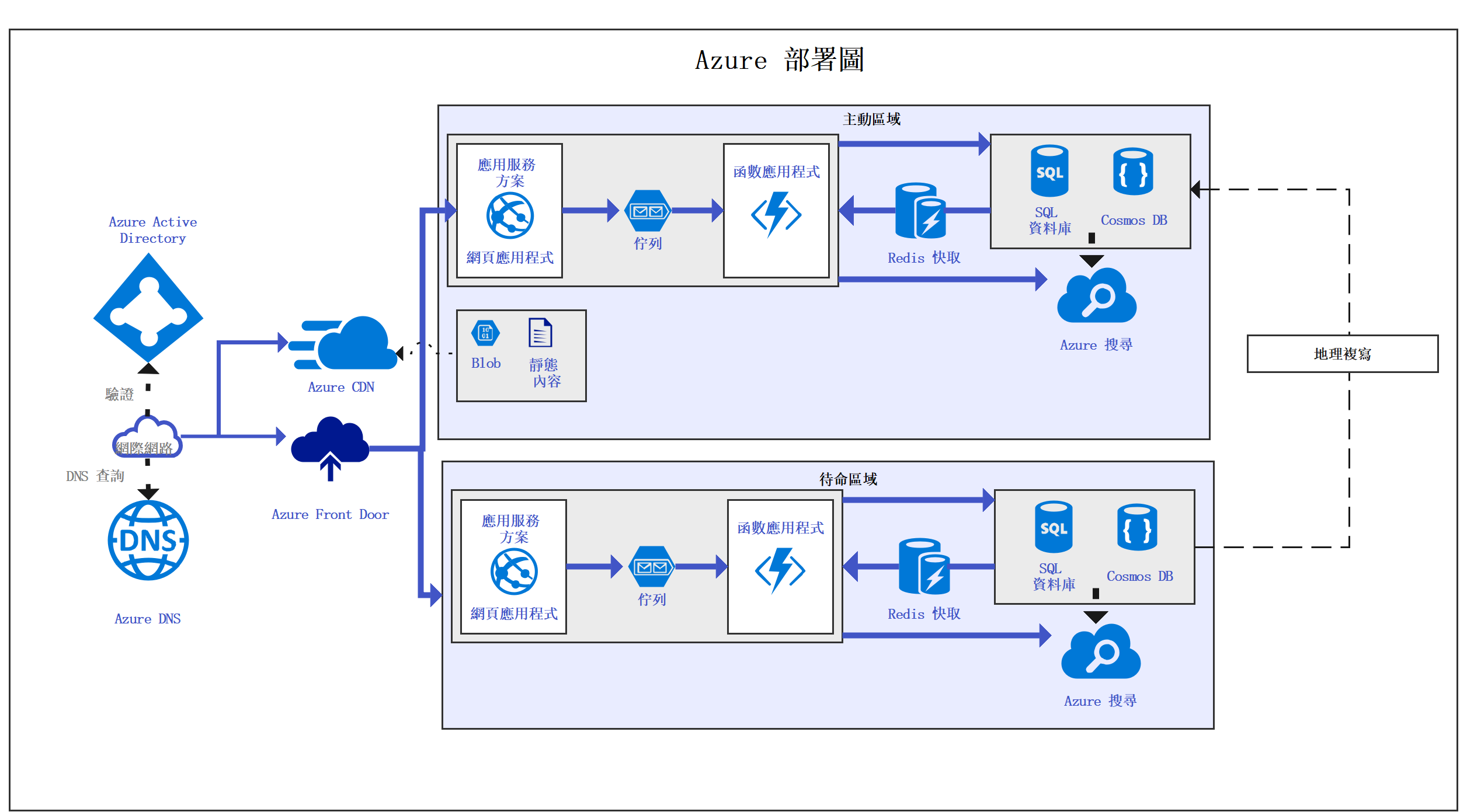

範例 8：Azure 部署圖
本圖描繪虛擬機器、Azure App Service、Azure SQL 資料庫、Azure 儲存體等各項 Azure 服務的整合與部署方式，幫助理解 Azure 平台託管多元應用程式的擴展性、穩定性與彈性。

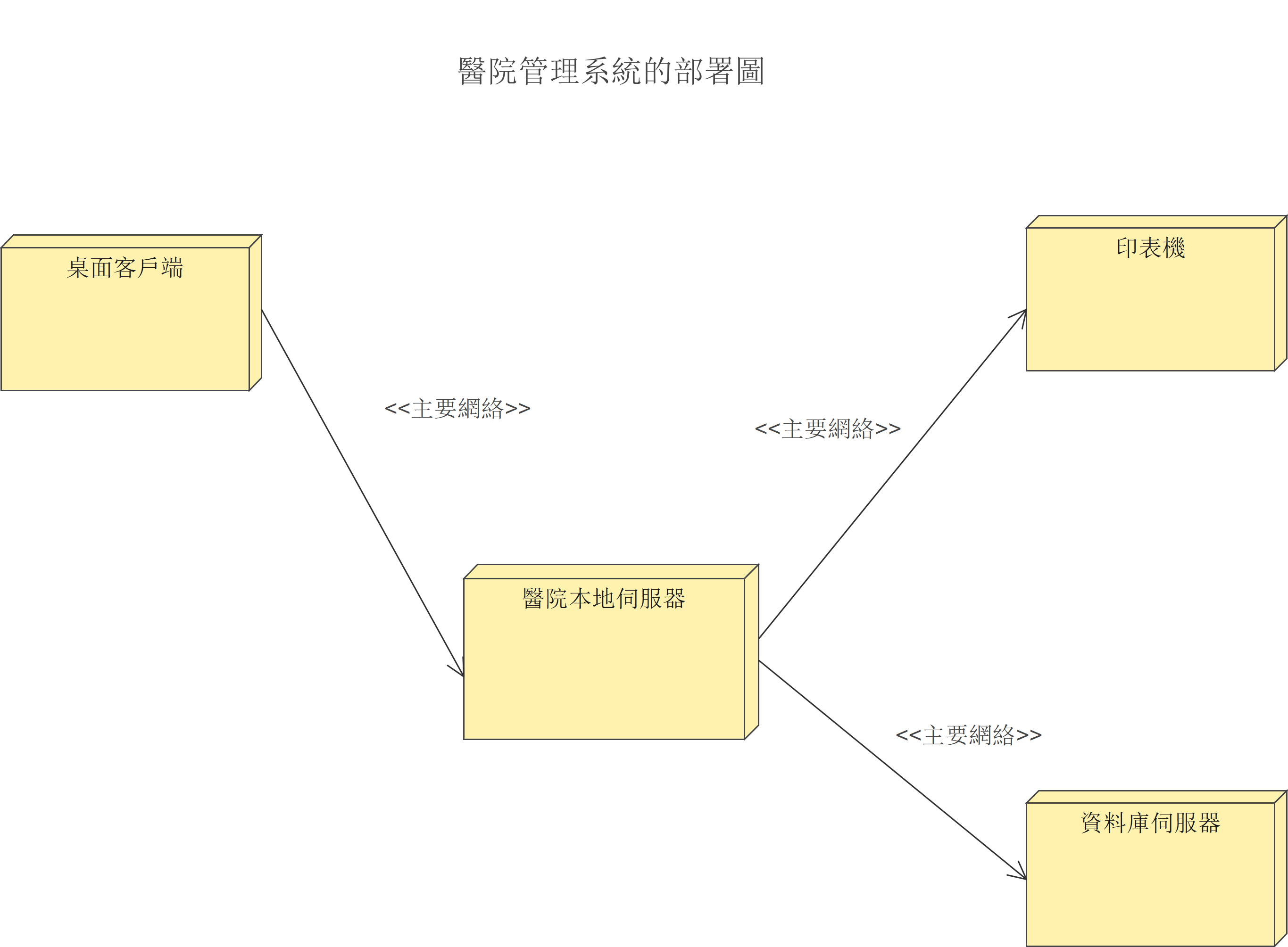

範例 9：醫院系統部署圖
本圖清晰說明從桌面用戶端到本機伺服器，再到資料庫伺服器與印表機的業務流程。該視圖協助理解醫院IT基礎架構的請求管理與資料處理方式，確保醫療服務高效運作。

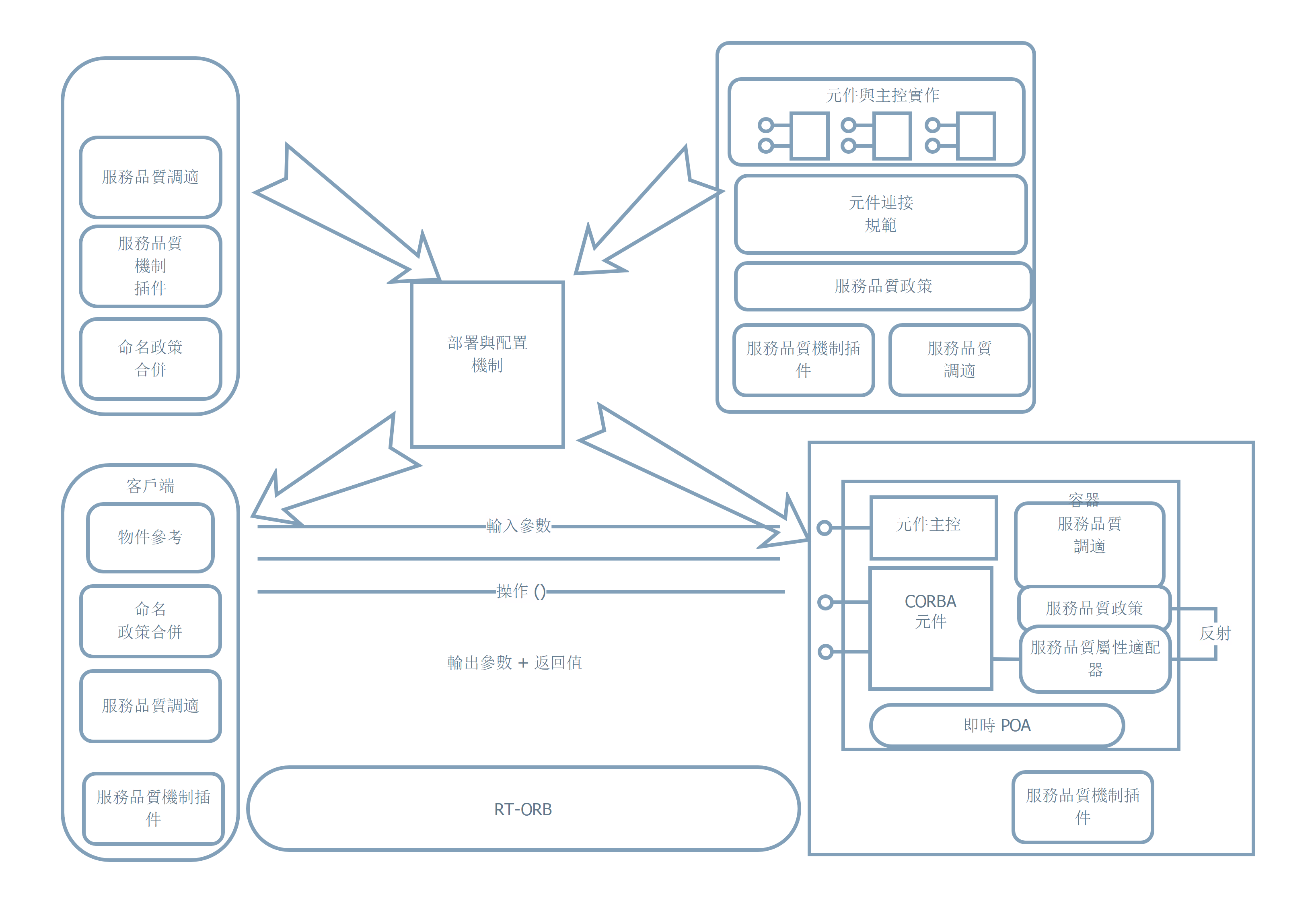

範例 10：部署組態圖
部署組態圖說明各類軟體元件與服務如何在系統架構的硬體節點上組態與部署，詳細規劃伺服器、資料庫與基礎設施的配置，滿足軟體系統的營運需求。

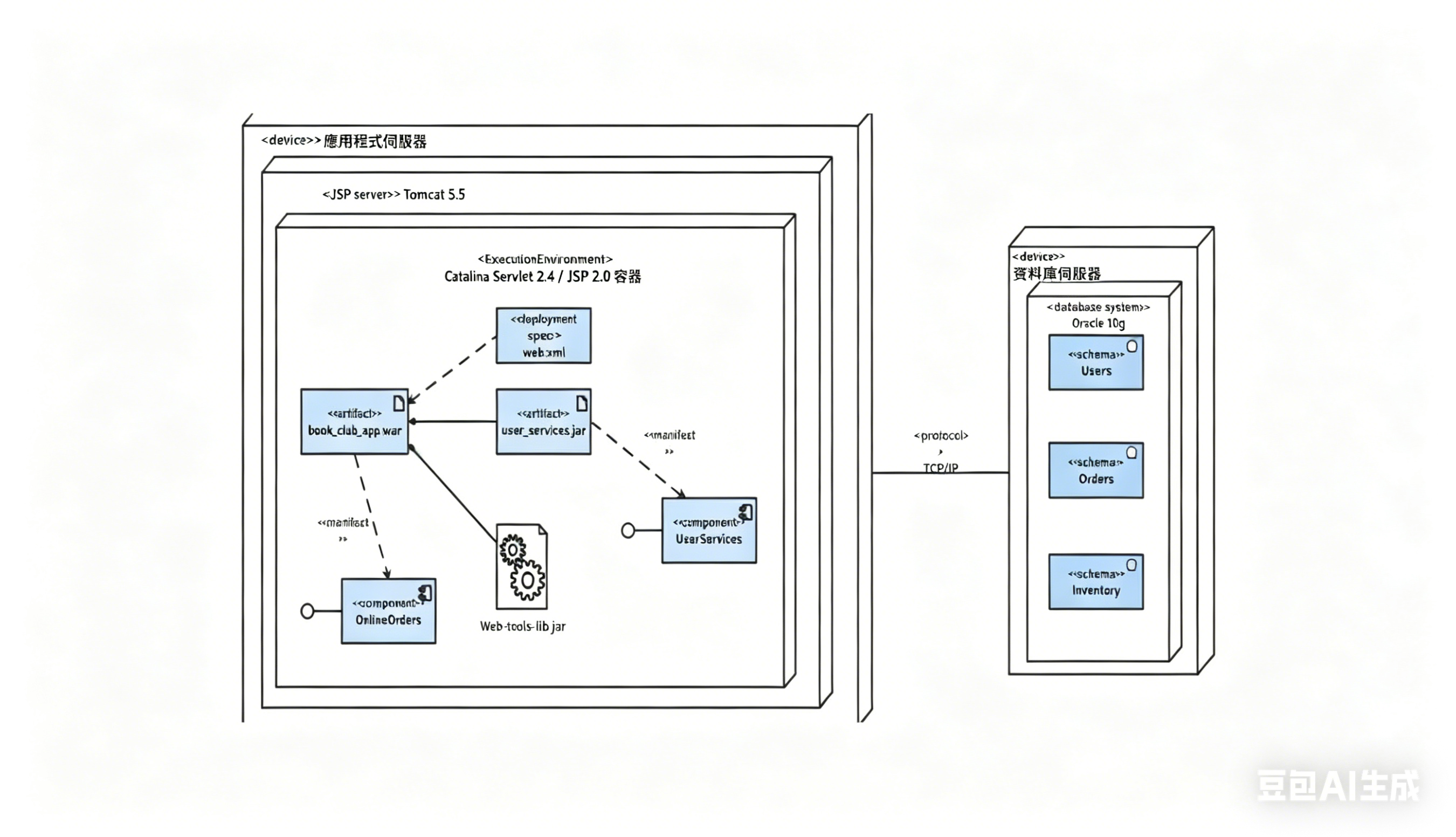

範例 11：讀書會應用程式UML部署圖
讀書會應用程式的UML部署圖說明使用者介面模組、資料庫、網頁伺服器等元件如何部署在硬體節點上，視覺化呈現使用者透過不同裝置與應用程式互動的方式，以及系統架構內的資料管理與儲存邏輯。
部署圖的組成元件
UML部署圖（統一塑模語言）由多個核心元件組成，整體呈現軟體元件在系統架構硬體節點上的實體部署方式。
節點：
節點代表部署軟體元件的實體硬體，包含伺服器、工作站、個人電腦、雲端執行個體等。圖中的每個節點都代表一個託管軟體工件的運算資源，通常以方框標示類型（例如「網頁伺服器」「資料庫伺服器」）。
工件：
工件是部署在節點上的軟體元件，包含可執行檔、程式庫、資料庫、組態檔等系統運行必需的軟體資源。工件以圖示或標籤方框呈現，並連接至對應節點，說明其網路部署與互動方式。
部署規格：
部署規格詳細說明工件的部署方式，包含描述部署性質的版型（例如部署、安裝、執行），提供工件與節點、工件之間互動的額外資訊。
通訊路徑：
通訊路徑展示節點在部署架構中的互動與通訊方式，包含節點間的網路連接、通訊協定、資料流。通訊路徑能視覺化呈現部署元件的資料交換與連線需求，確保系統行為與效能清晰易懂。
關聯性
關聯性代表部署圖中節點與工件的連接關係，說明相依性（哪些工件依賴特定節點執行或儲存資料）。關聯性可為單向，展示元件間的資料或控制流程，是理解整體系統架構與營運相依性的關鍵。
這些元件整體呈現軟體元件在系統硬體資源中的實體分佈方式。部署圖是系統架構師、開發者與利害關係人視覺化、規劃、優化部署策略的高效工具，確保軟體系統高效穩定運行。
部署圖的優勢
部署圖的核心優勢在於清晰視覺化軟體元件在系統硬體節點的部署方式，協助利害關係人理解系統實體結構與營運流程，確保設計符合實務實作策略，同時提升團隊溝通協作效率、實現主動問題解決與風險管控，並完善系統文件與維護機制。
部署流程視覺化
部署圖能清晰呈現軟體元件在系統硬體節點的部署方式。
強化溝通與協作
部署圖作為通用語言，協助團隊成員與利害關係人高效溝通，共同規劃部署策略、資源配置與擴展需求，確保團隊目標一致，在專案週期中實現協作與決策優化。
主動問題解決與風險管控
部署圖透過視覺化軟硬體元件的互動方式，支援主動問題排查與風險管控，幫助團隊提早發現部署問題，預先調整部署組態。
文件與維護支援
部署圖是系統架構文件與維護的重要資產，記錄部署結構、組態、相依性等關鍵資訊，用於新成員培訓、系統稽核，以及後續維護與更新作業。
符合實務實作策略
透過視覺化部署架構，團隊能確保設計符合實務實作需求，降低部署風險，提升系統整體穩定性與效率，同時實現主動調優，讓系統同時滿足功能與非功能性需求。
簡化重構流程
部署圖能輕鬆識別系統各模組的相依性與關聯性，為程式重構提供關鍵支援，協助團隊規劃並執行修改，最小化系統中斷，確保系統穩定運行。
支援敏捷開發
在敏捷開發環境中，部署圖以清晰一致的方式呈現迭代更新的系統架構，支援迭代設計與持續整合，幫助敏捷團隊快速適應變更，保持對系統結構的共識。
簡化複雜性
對於複雜系統，部署圖將架構拆解為易於管理的模組，降低理解與開發難度，這對於多團隊協作的大規模專案至關重要。
提升元件複用性
部署圖能識別現有元件與模組的複用機會，透過視覺化套件間的關聯與相依性，開發者可重複使用現有方案，縮短開發時程。
優化擴展性規劃
部署圖透過視覺化系統元件的互動與相依性，協助規劃系統擴展，識別效能瓶頸，設計可支撐高負載的擴展方案。
支援跨平台開發
在應用程式需跨平台執行的場景中，部署圖能組織與管理平台專屬元件，確保開發流程的一致性，簡化跨平台開發工作。
支援舊系統整合
在舊系統與新系統整合時，部署圖清晰呈現現有架構與新元件的互動方式，協助規劃整合專案，確保舊系統與新系統無缝互通。
常見問題
-
部署圖的主要用途是什麼？
部署圖的核心用途是視覺化軟體工件在硬體節點上的實體部署方式，說明系統架構與各元件的互動關係。 -
部署圖與其他UML圖表有何差異？
部署圖專注於呈現軟硬體元件及其互動；其他UML圖表（如類別圖、循序圖）則聚焦系統結構或行為等不同面向。 -
部署圖可用於雲端系統嗎？
可以，部署圖能有效呈現雲端系統，展示服務在虛擬機器、容器、儲存服務等雲端基礎設施的部署方式。 -
部署圖的核心元件有哪些？
部署圖的核心元件包含節點、工件、通訊路徑、部署規格、裝置節點、執行環境節點與關聯關係。 -
部署圖的核心元件有哪些？
部署圖的核心元件包含節點、工件、通訊路徑、部署規格、裝置節點、執行環境節點與關聯關係。 -
部署圖如何優化系統設計？
部署圖透過清晰的系統架構視覺化優化設計，協助資源管理、強化團隊溝通，並提升系統整合效率。 -
部署圖如何表示通訊路徑？
部署圖以連接節點的線條表示通訊路徑，說明軟硬體元件間的資料流與互動方式。 -
開發流程中何時該建立部署圖？
應在開發的設計階段建立部署圖，在實際開發前規劃並視覺化實體架構，確保所有軟硬體相依性都被納入考量。
