與大眾普遍認知不同，循序圖並非只適用於大型、複雜的軟體系統。無論系統規模大小或複雜程度，你都能使用循序圖進行建模。但循序圖究竟是什麼？又為何如此重要？
什麼是循序圖？
循序圖是統一塑模語言（UML）的其中一種圖表類型，用來呈現系統內物件之間依序發生的互動流程。它能視覺化展示多個物件如何相互溝通、共同完成單一任務。繼續閱讀，你會了解循序圖如何協助產業人士理解與記錄系統運作行為。本文也整理了 10 組循序圖範本，讓你快速上手使用。
10 個循序圖範例
試想你正在設計一套全新的電子商務系統，消費者會如何與系統互動、完成商品購買？循序圖可以幫你視覺化整段流程，提前找出潛在問題。本章節將提供 10 款預製好的循序圖，全部來自 Wondershare EdrawMax 範本社群，可直接套用於你的專案。
身為專業的繪圖工具，Wondershare EdrawMax 支援超過 280 種圖表類型，並提供 15,000+ 個現成範本。立即下載並瀏覽範本社群，找到最適合你的圖表。

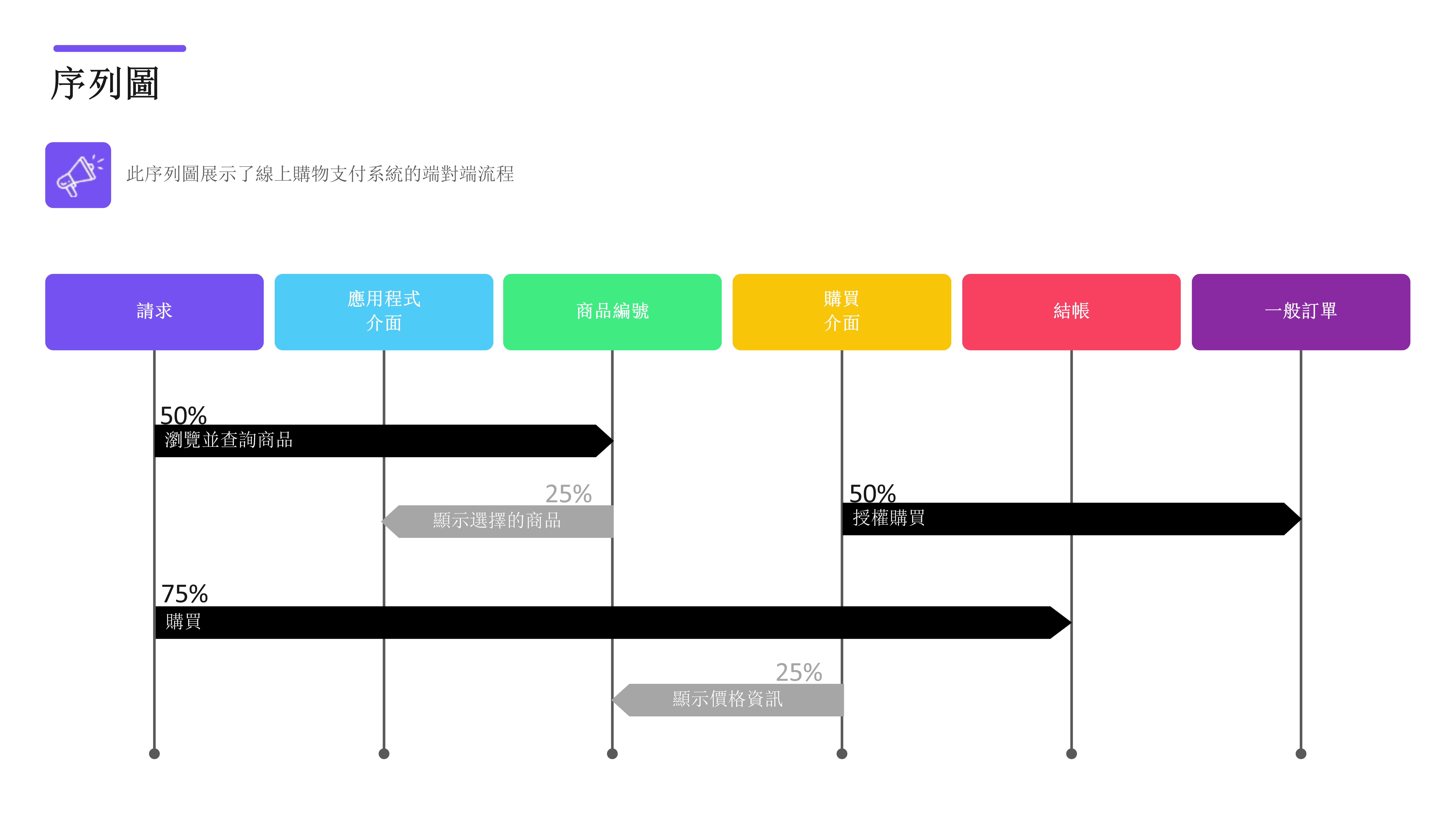

線上購物支付系統 循序圖
這張循序圖為簡化版範例，實際線上付款流程會依不同賣家與金流業者，多出額外步驟。一般線上購物流程為：挑選商品並加入購物車。
接著填寫收件資訊與付款資料，電商平台會將付款資訊發送給金流閘道進行驗證。一旦商店確認收款，就會開始處理你的訂單。

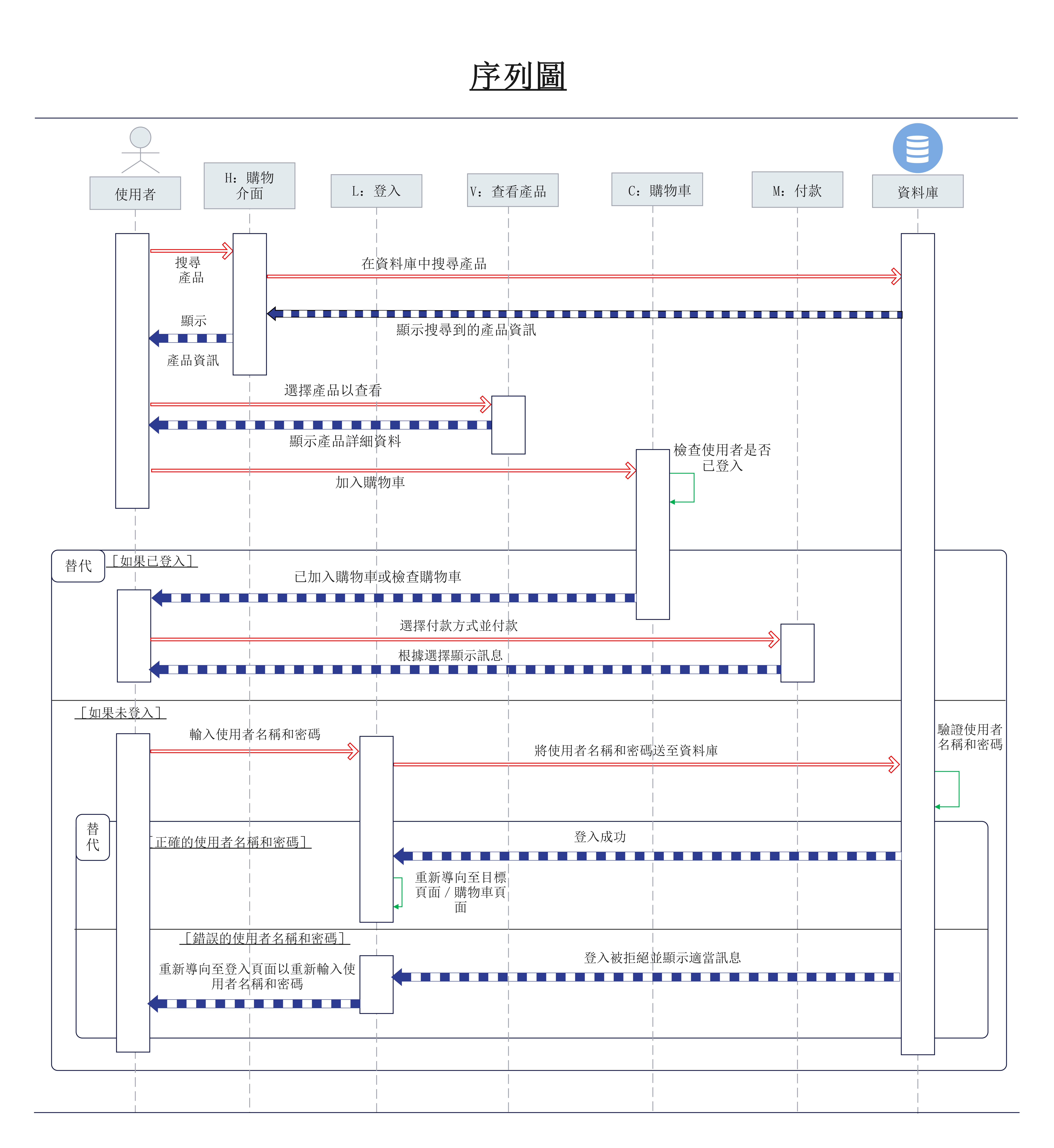

電子商務零售門市 循序圖
這張 UML 循序圖以使用者為流程起點，包含登入、瀏覽商品等操作。登入後即可查看購物車並進行付款，也能點選商品查看詳細內容、加入購物車。圖中的資料庫流程，會說明系統如何處理使用者的各項請求。
當使用者搜尋商品時，系統會從資料庫撈取商品資訊；新增商品至購物車時，系統會同步更新資料庫內的購物車內容；完成付款後，系統也會處理交易並更新資料庫資料。
三階段提交協定（3PC）循序圖
協調者會先傳送預提交請求給所有參與節點，各節點執行指定交易後，回傳預提交回覆給協調者。接著協調者判斷要提交或復原交易，並發送指令給所有節點。此張循序圖可確保所有參與節點同步提交或復原交易，維護資料一致性。

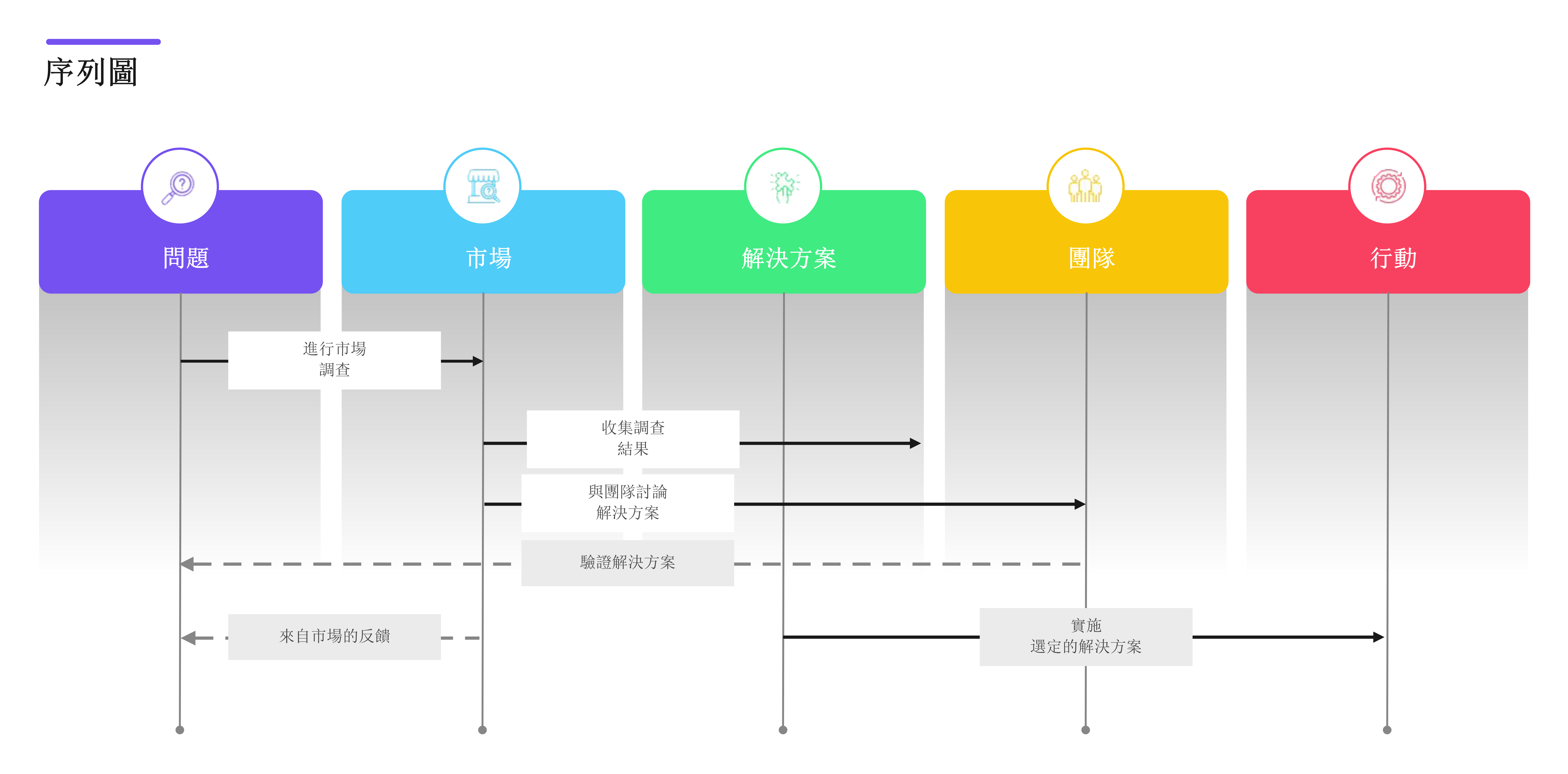

行銷活動 循序圖
這張行銷系統循序圖，可做為新商品上市的執行流程藍圖。流程從開發未上市產品的發想開始，包含市場調查、方案討論、收集消費者回饋、落實行銷策略等完整步驟。
透過這份循序圖範例，你能清晰梳理行銷專案的解決步驟，確保流程完整、團隊目標一致，順利解決各項行銷挑戰。

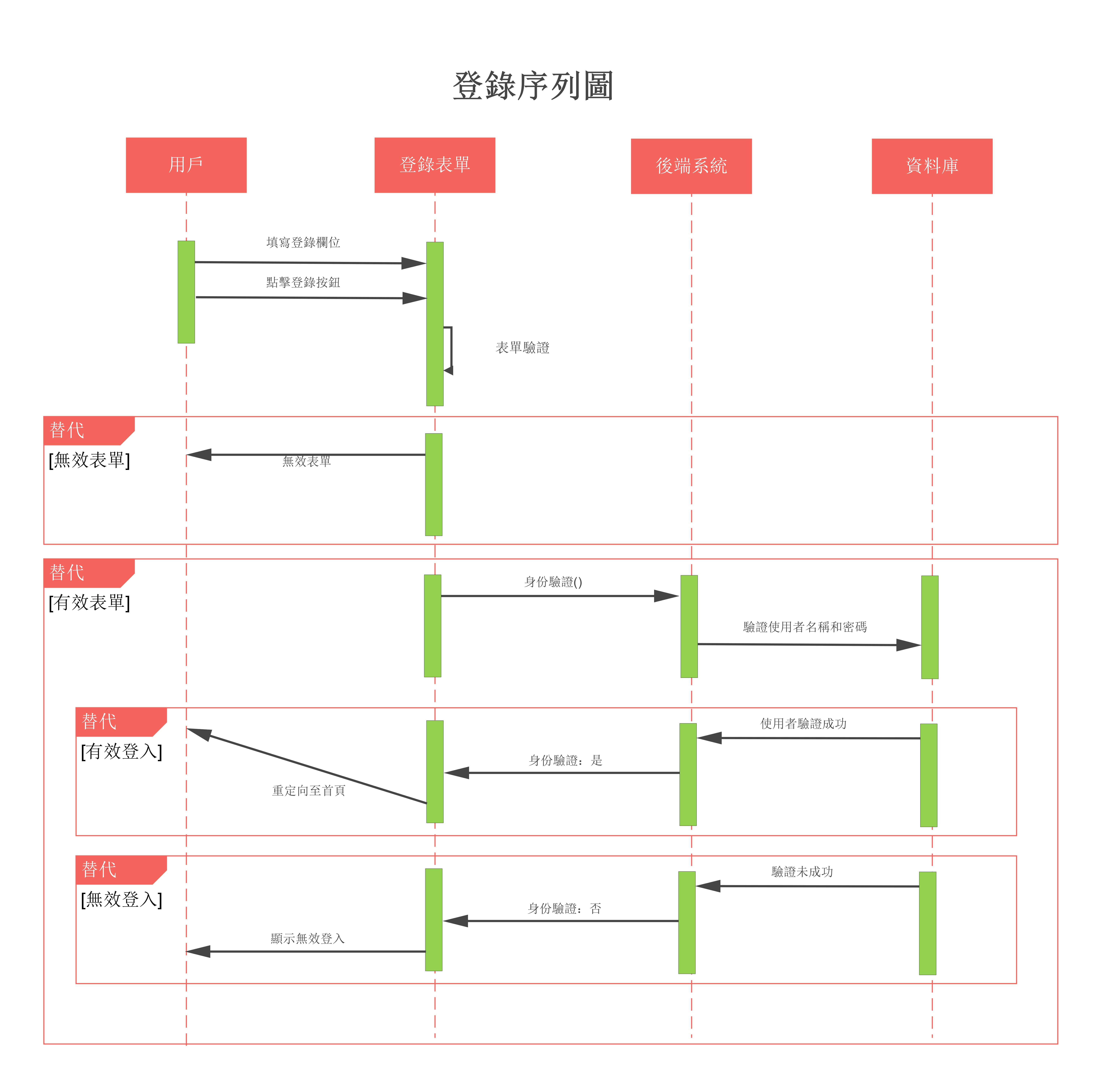

軟體登入 循序圖
軟體登入循序圖會完整呈現系統登入的所有步驟：使用者在登入表單輸入帳號密碼、點擊登入按鈕，後端系統會比對資料庫內的使用者帳密資料。
帳密驗證通過後，使用者成功登入並導向首頁；若驗證失敗，則會顯示錯誤訊息，引導使用者重新嘗試。
貸款申辦 循序圖
貸款循序圖詳細說明貸款申請的完整流程：客戶向行員或專員提出貸款需求，承辦人員驗證個人資料後，於系統建立貸款申請單。系統會產生專屬貸款編號提供給客戶，供查詢與修改申請內容，隨後由承辦人員送出審核。
系統處理申請資料並發送確認通知給客戶，授信人員進行資格審核，決定撥款或退回補件。審核通過後，承辦人員會更新申請狀態並結案。
輔助註冊 循序圖
這份 UML 循序圖範本，說明行動應用程式透過金流處理器 SDK 完成輔助註冊的流程。手機 App 會產生客戶端憑證、切換至第三方驗證頁面並帶入憑證資訊。使用者輸入 PayPal 登入資料，並同意授權分享個人資訊給行動裝置應用程式。
App 會自動帶入 PayPal 資料填入註冊表單，使用者再輸入密碼、PIN 碼與多因素驗證碼，即可完成註冊。註冊成功後，系統會自動建立電子錢包並讓使用者登入。

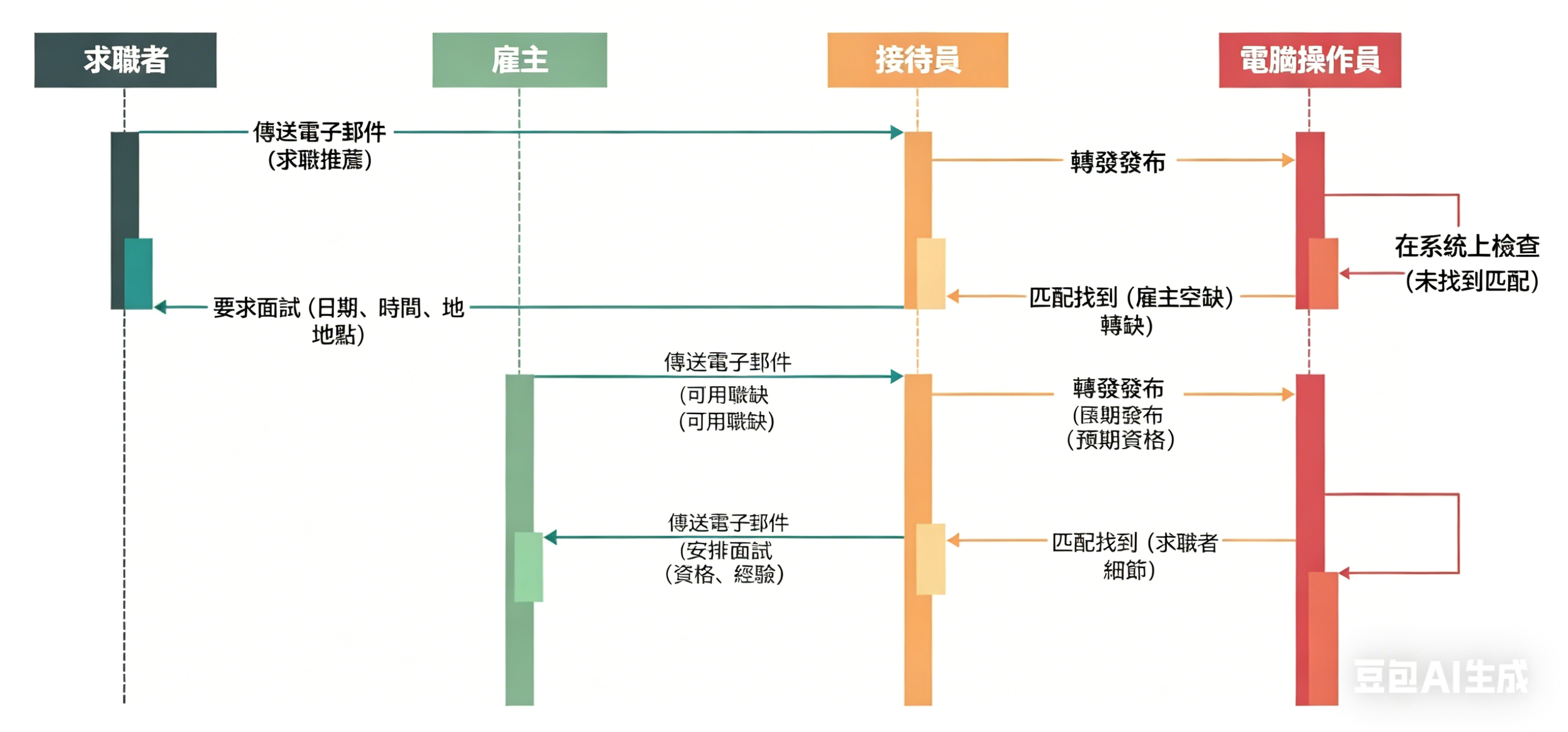

線上徵才 循序圖
這份循序圖範本展示線上求職的完整流程：求職者發送信件給人資或櫃台人員，表達職缺應徵意願。企業端會透過系統確認現有職缺，比對求職者的資格條件，若條件符合，就會安排面試作業。

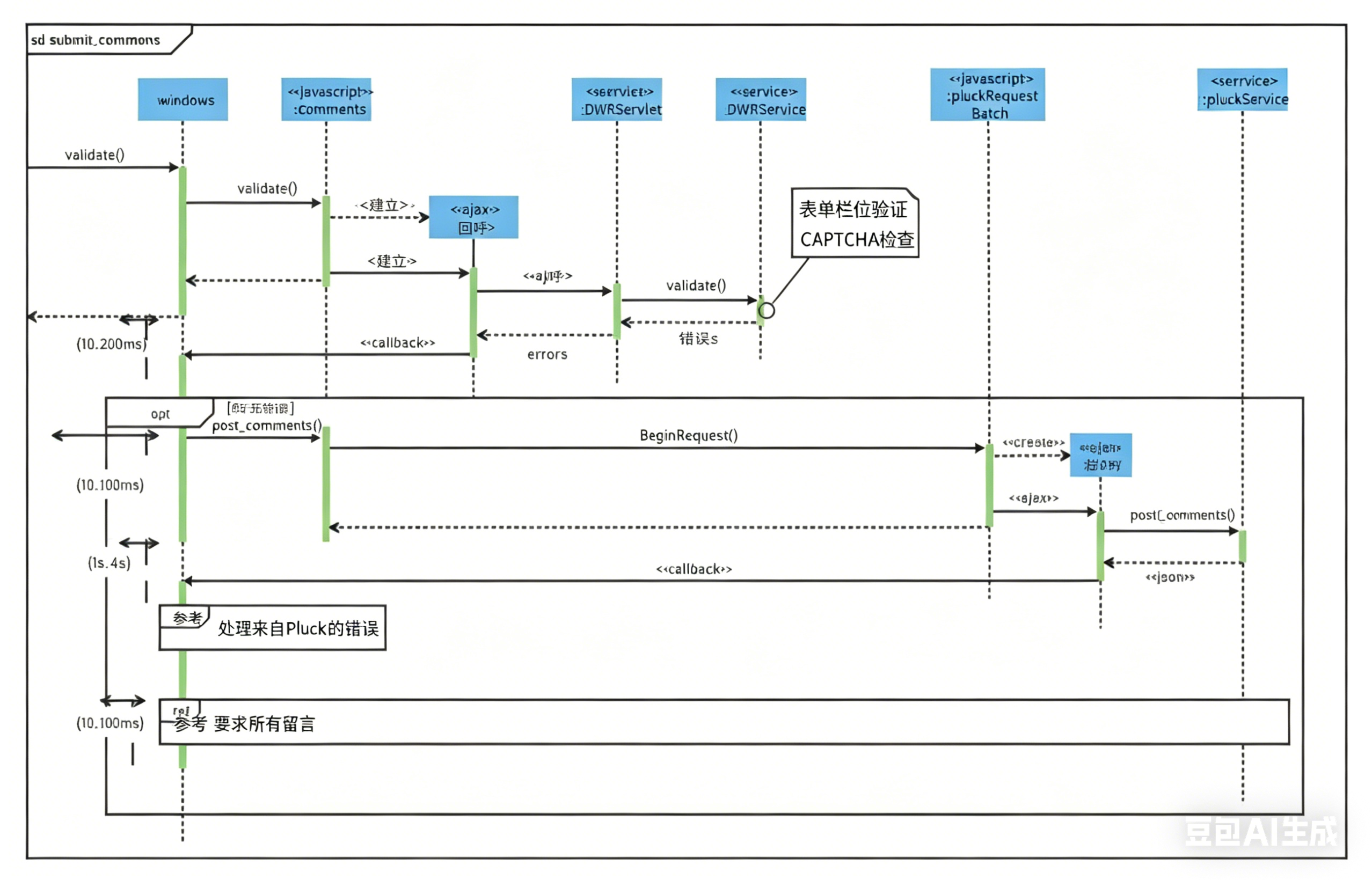

留言提交 循序圖
此循序圖說明如何透過 AJAX 向網站發送留言。網站會驗證使用者留言，確保內容符合平台規範。若留言內容有效，網站會透過 AJAX 傳送至伺服器。伺服器隨後處理留言資料，並儲存至資料庫。
使用者留言儲存完成後，伺服器會傳送成功通知給網站，網站便會更新使用者介面，顯示最新留言內容。
系統循序圖也包含流程中可能發生的多種例外狀況。例如：留言內容不符規範時，網站會向使用者顯示錯誤訊息；若伺服器無法連線，同樣會彈出錯誤提示。

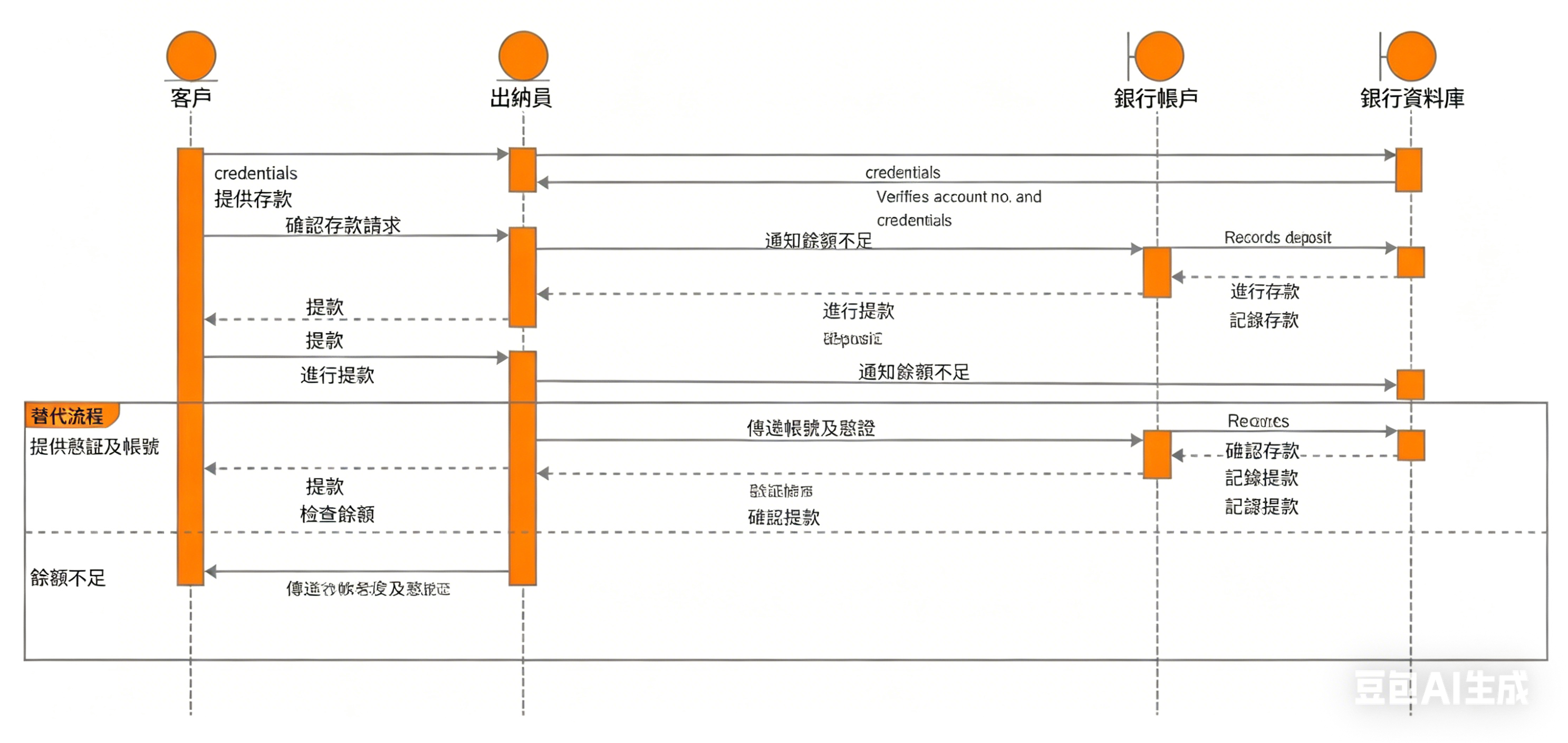

銀行交易 循序圖
此範本展示銀行交易的完整流程步驟，包含存款與提款等金融業務。客戶需先向櫃員提供身分憑證與帳號，櫃員會驗證帳號及個人資料。驗證通過後，才會繼續辦理交易。
辦理存款時，客戶會交付現金或支票給櫃員，櫃員登錄存款金額並更新客戶帳戶餘額。
辦理提款時，櫃員會確認客戶帳戶餘額是否足夠，確認額度充足後，撥付現金並同步更新帳戶資料。
現在你已初步瞭解循序圖基礎知識，並瀏覽十組實用範例，可直接套用到日常作業中。若需依據新功能或流程變更進行調整，下一章節會教學如何自訂範本，符合專案實際需求。
標準循序圖的組成要素
循序圖不只是靜態圖示，更是重要的溝通、設計與文件化工具。若要完整發揮其價值，必須認識核心組成元件。以下帶你詳解實用循序圖的基礎構成：
生命線
畫面中的垂直虛線代表參與互動的物件或執行者。每條生命線對應系統內單一獨立個體，且在整段互動流程中位置固定不變。
執行者
執行者通常以簡筆人形顯示於圖表頂端，代表與系統互動的外部單位，一般使用者、外部系統、計時器皆屬於執行者，負責發送訊息啟動流程。
啟動區塊
啟動區塊為標示在生命線上的矩形範圍，用來表示物件處理訊息或執行內部運算的期間。區塊長度可視覺化呈現物件執行動作的相對耗時。
互動片段
過於繁雜的互動內容會讓循序圖難以閱讀，互動片段可整理、分類流程區段，提升圖表可讀性與後續維護性。
條件限制
條件限制為附加在訊息或互動片段上的邏輯判斷式，用來決定是否發送訊息、執行片段流程或切換例外分支，通常標示於訊息或片段入口處。
訊息
訊息是循序圖的核心，負責呈現不同生命線之間的資料傳遞與溝通，以箭頭標示傳送端與接收端。訊息會攜帶指令與資料，觸發接收物件執行對應動作。
循序圖包含多種訊息類型，各自對應不同的互動模式：
- 同步訊息：傳送端必須等待接收端回覆，才能繼續執行，期間會暫停作業，直到收到回傳訊息。
- 非同步訊息：傳送端發送後無需等待回覆，可立即執行下一個步驟，支援多工並行處理。
- 回覆訊息：接收端針對同步訊息回傳的內容，代表作業執行完成，並回傳處理結果與資料。
- 建立訊息：用於在流程中產生新物件，大多由執行者或既有物件發送。
- 刪除訊息：標示物件終止運作、退出系統流程，通常於物件完成所有互動後發送。
- 自身訊息：物件傳送訊息給自身，用來描繪內部方法呼叫或物件內自主觸發的動作。
整合片段
此外還有另一類流程區塊，統稱為整合片段。
- 選擇片段：用於單一流程內的多種情境判斷，以方框搭配條件標示，同一時間僅會有一項條件成立，決定流程走向。
- 替代片段：與選擇片段類似，提供多種流程分支，但可同時符合多項條件，產生不同執行邏輯。
- 迴圈片段：當指定條件持續成立時，會重複執行區塊內流程，於方框上方標示迴圈條件。
結語
循序圖是視覺化呈現物件互動的強大工具，可清楚描繪資料流向、時間限制與物件依存關係，協助團隊理解、設計系統並有效溝通想法。
不論你是初次接觸，或是需要複習觀念，現在都已具備完整基礎與資源，能夠獨立繪製循序圖。EdrawMax 操作介面簡單易懂、內建豐富範本，是新手與專業人員皆適合的製圖工具。立即使用 EdrawMax，簡化你的專案視覺化作業！
