何謂圖書館系統狀態圖？
狀態圖用於說明系統隨時間變化的行為，呈現各種狀態以及系統在狀態間的轉換方式。
對圖書館管理系統而言，此圖可用於清楚呈現：
- 書籍生命週期：從「可借閱」到「已借出」「逾期」「預約」或「遺失」的完整流程。
- 會員生命週期：從「註冊」到「啟用」「停權」或「到期」。
狀態圖可呈現系統如何回應事件，例如借出書籍、逾期歸還或預約書籍。對圖書館開發人員與管理人員來說，它可作為規範範本，有助於提升溝通效率並減少系統設計錯誤。

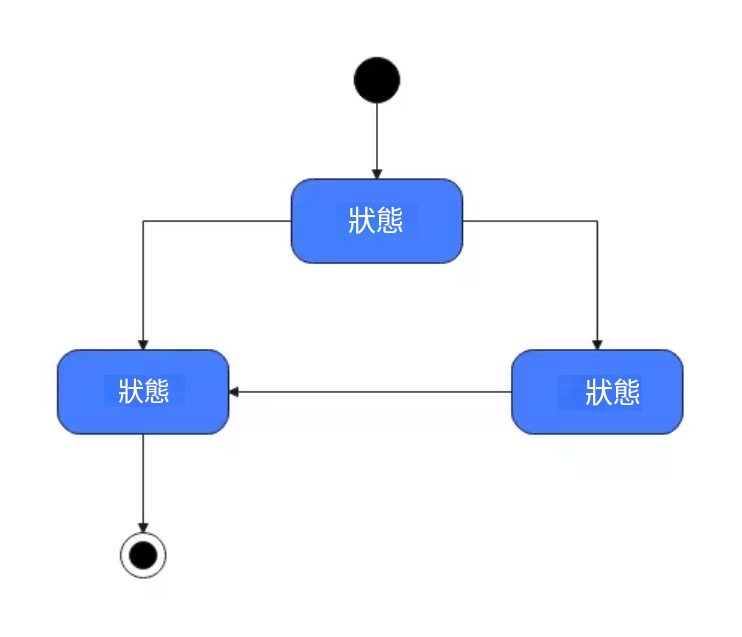

圖書館狀態圖的主要元件
圖書館管理系統狀態圖使用四種符號，每種符號都用於說明系統運作以及書籍、會員資格隨時間的變化。
狀態
狀態用於視覺化呈現物件的不同階段。
- 例如，書籍可處於可借閱、已借出、預約中、逾期或遺失狀態。
- 使用者可處於四種狀態之一：註冊、啟用、停權或到期。
- 狀態可用於判斷特定時間點圖書館館藏的狀態或使用者與館藏的關係。
轉換
展示物件依指定事件從一個狀態切換至另一個狀態的過程。
- 狀態間的轉換（圖中的箭頭）依明確順序連結各狀態。
- 範例：當書籍被借閱時，會從可借閱 → 已借出；若未於到期日歸還，則會進入逾期狀態。
- 這些階段可觀察圖書館系統的運行流程。
事件/觸發條件
驅動狀態改變的事件或條件。
- 範例：借書、還書、預約書籍、續借會員資格。
- 事件可由使用者發起，例如學生借書。
- 也可由系統發起，例如系統自動將書籍標記為逾期。
- 加入事件可確保圖表真實呈現圖書館的實際互動流程。
初始狀態與最終狀態
初始狀態（實心黑圓）代表生命週期的起點，例如書籍登錄圖書館目錄後一開始即為可借閱狀態。
最終狀態（靶心圖示）代表生命週期的終點，例如書籍被刪除或報廢。
3 個圖書館管理系統狀態圖範例

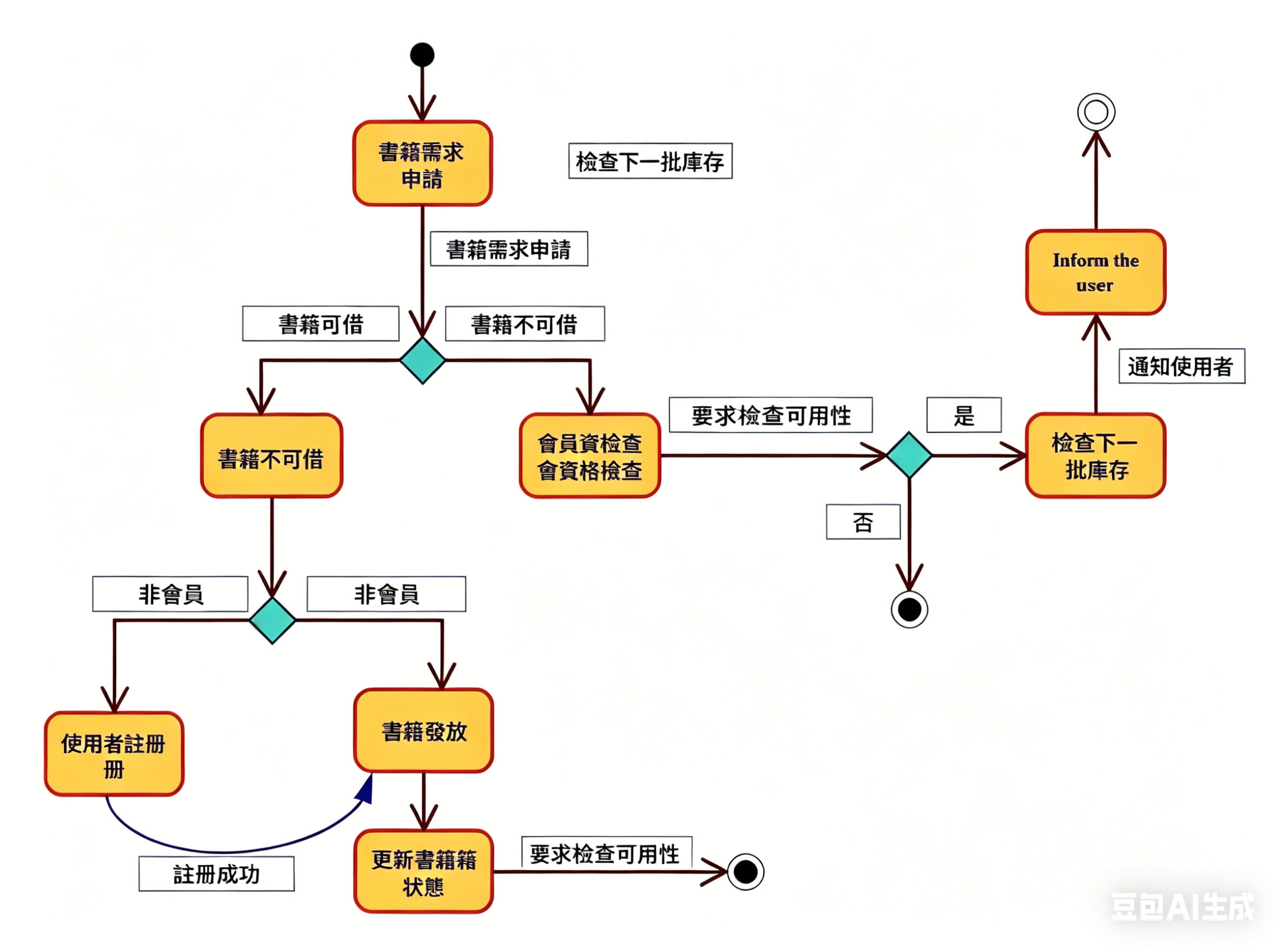

書籍申請與借閱流程
下方狀態圖呈現讀者申請借書的標準作業流程。流程一開始會檢查庫存狀態，若書籍無庫存，系統會發送通知給顧客，並在新庫存到貨時重新啟用庫存計算功能。
若書籍有庫存，系統會檢查使用者會員資格。未註冊的訪客會被導向註冊頁面，必須完成註冊才能繼續。確認為有效會員後，系統會處理借閱作業並更新庫存狀態，完成交易。

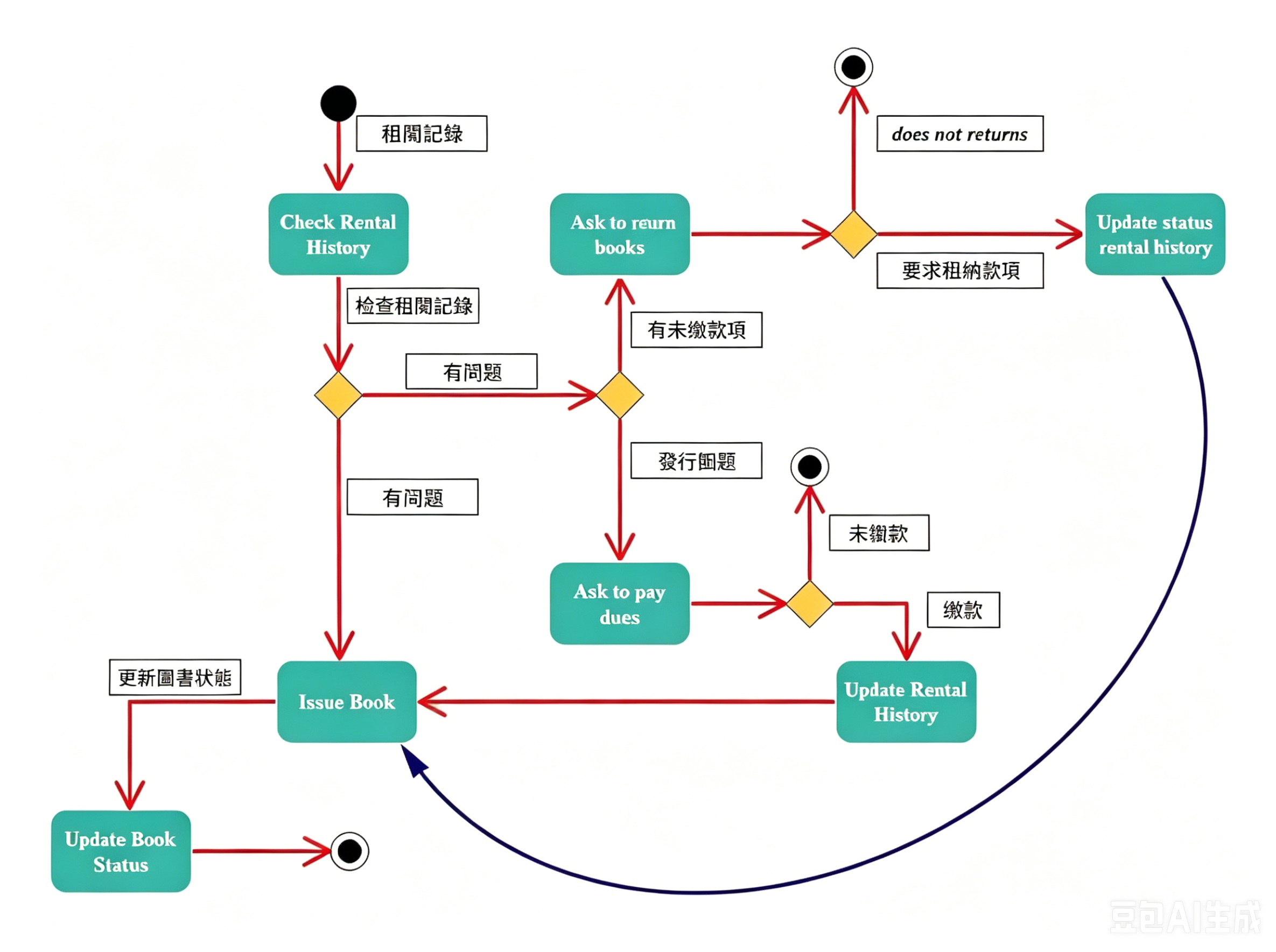

會員驗證與借閱資格審查
此狀態圖包含會員驗證流程，並延伸至再次借書前的借閱資格審查。通過會員驗證後，系統會進一步檢查使用者借閱紀錄，確認是否有逾期書籍與未繳罰款。
若使用者有逾期書籍或罰款，系統會提示使用者歸還逾期書籍或繳納罰款，完成後才能繼續辦理新借閱。只有在符合資格規範或使用者通過驗證後，系統才會更新借閱紀錄。

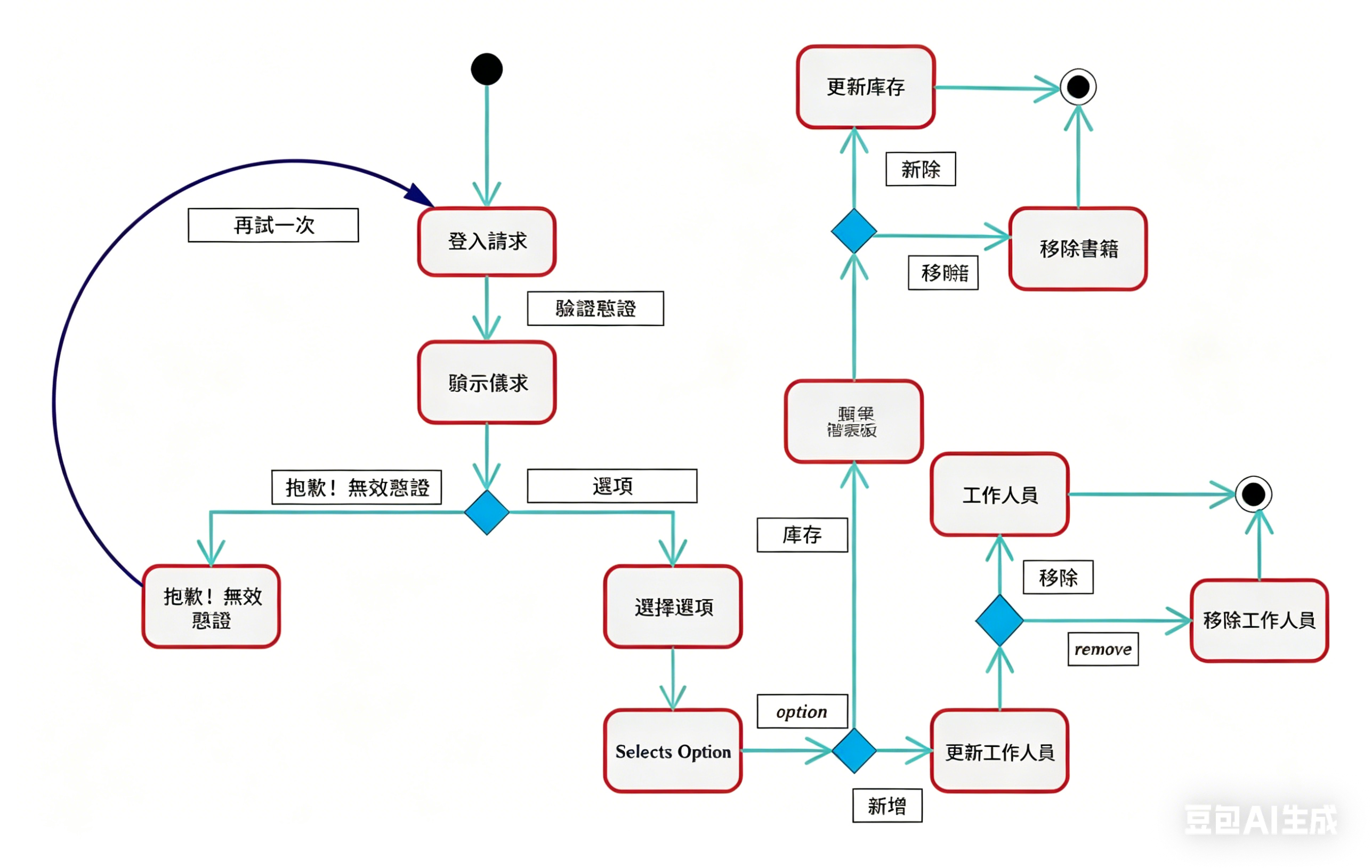

管理人員儀表板
此狀態圖為管理人員登入後的儀表板模型。通過帳密驗證後，儀表板會提供多項管理選項，同時維護員工帳號清單，授權使用者可新增員工帳號或停用既有帳號。
此中央控制台為圖書館營運資料的核心，其他員工無法修改館藏或使用者權限等設定。
如何使用 EdrawMax 建立圖書館管理系統狀態圖
你需要為專案開發狀態圖嗎？試試 EdrawMax，它是全方位繪圖解決方案，可輕鬆建立狀態圖，並提供豐富設計功能！

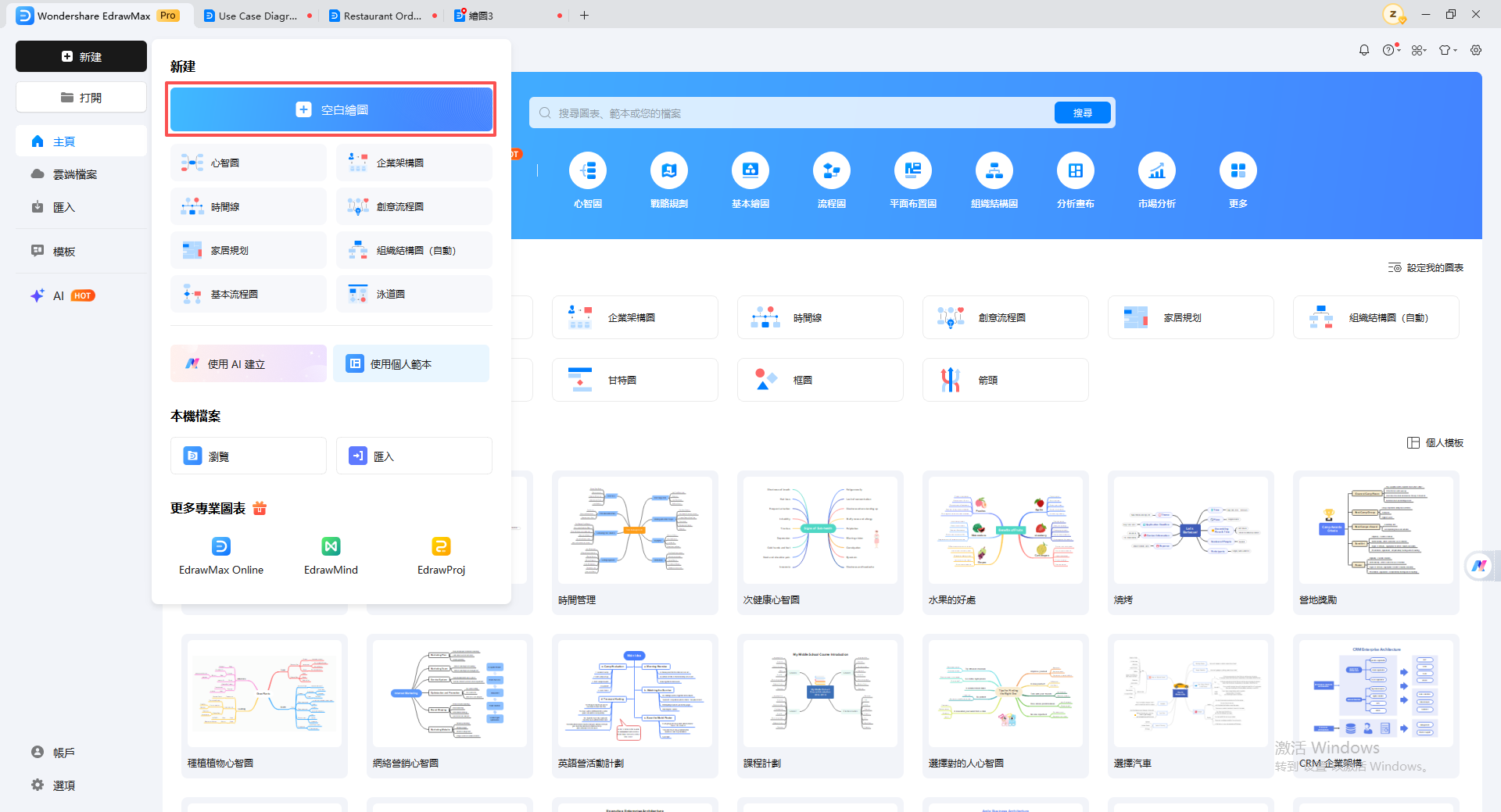

步驟 1 建立新畫布
- 開啟電腦上的 EdrawMax 應用程式。
- 在左側面板找到「新增」選項，點擊展開選單。
- 選擇「空白繪圖」，以空白畫布開始繪製圖表。

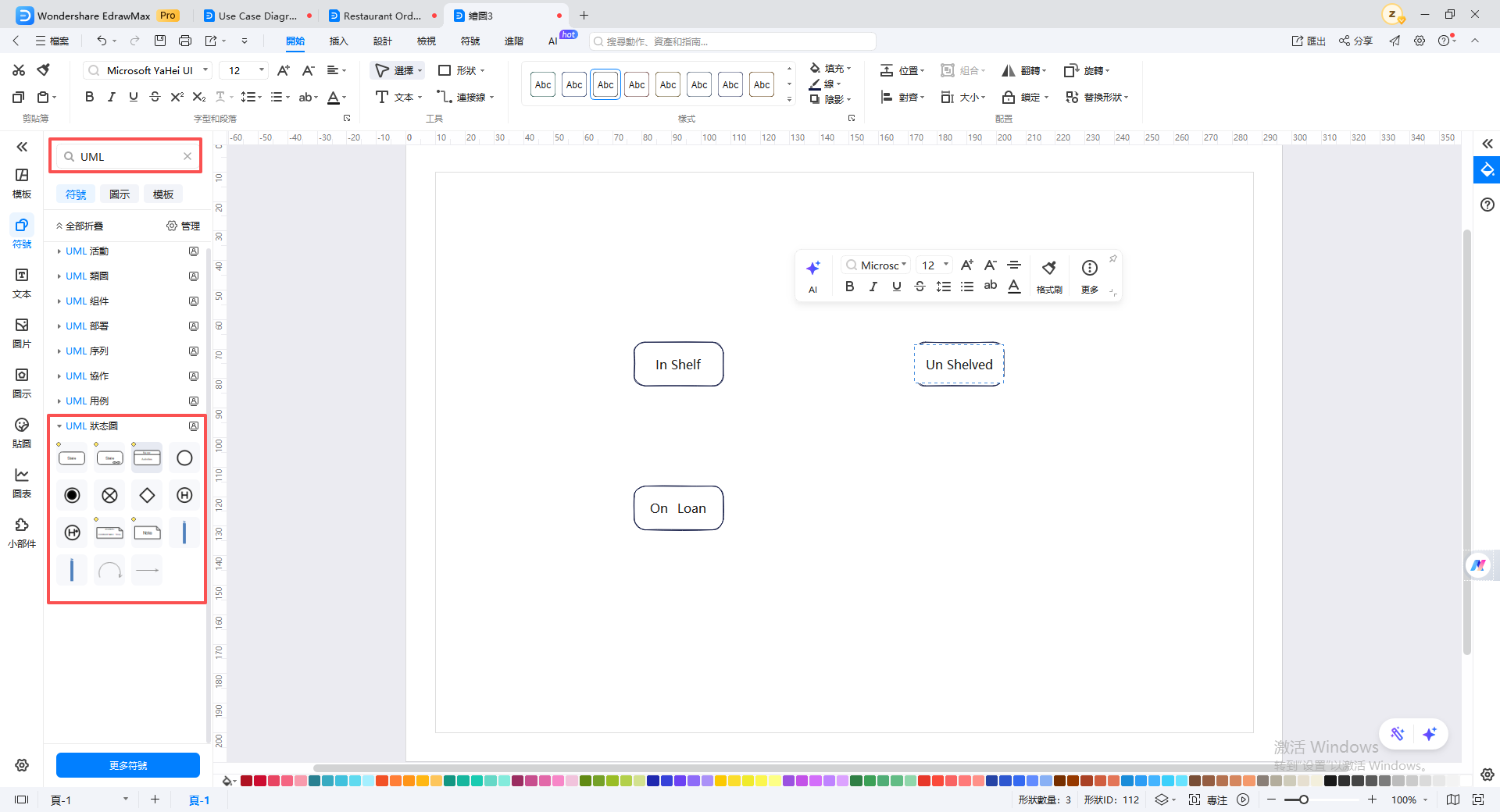

步驟 2 插入狀態
- 前往左側面板的「符號庫」。
- 確認 UML 狀態圖符號已啟用。
- 拖曳狀態圖形至畫布。
- 依需求調整狀態的大小與位置。

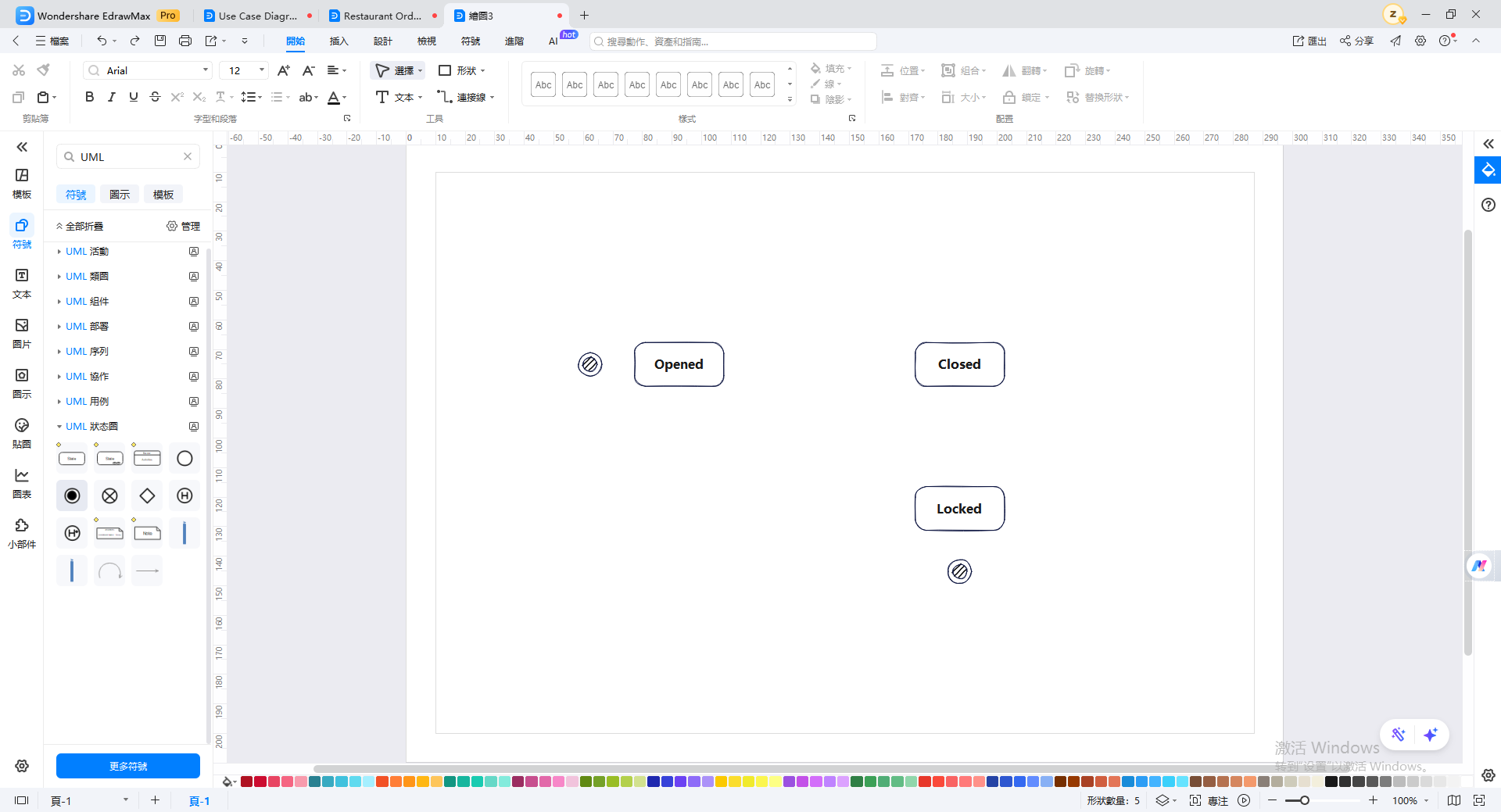

步驟 3 加入初始與最終狀態
- 從符號庫的 UML 區塊拖曳「初始狀態」符號至畫布頂端，代表流程起點。
- 拖曳「最終狀態」符號至畫布底部，標示流程終點。

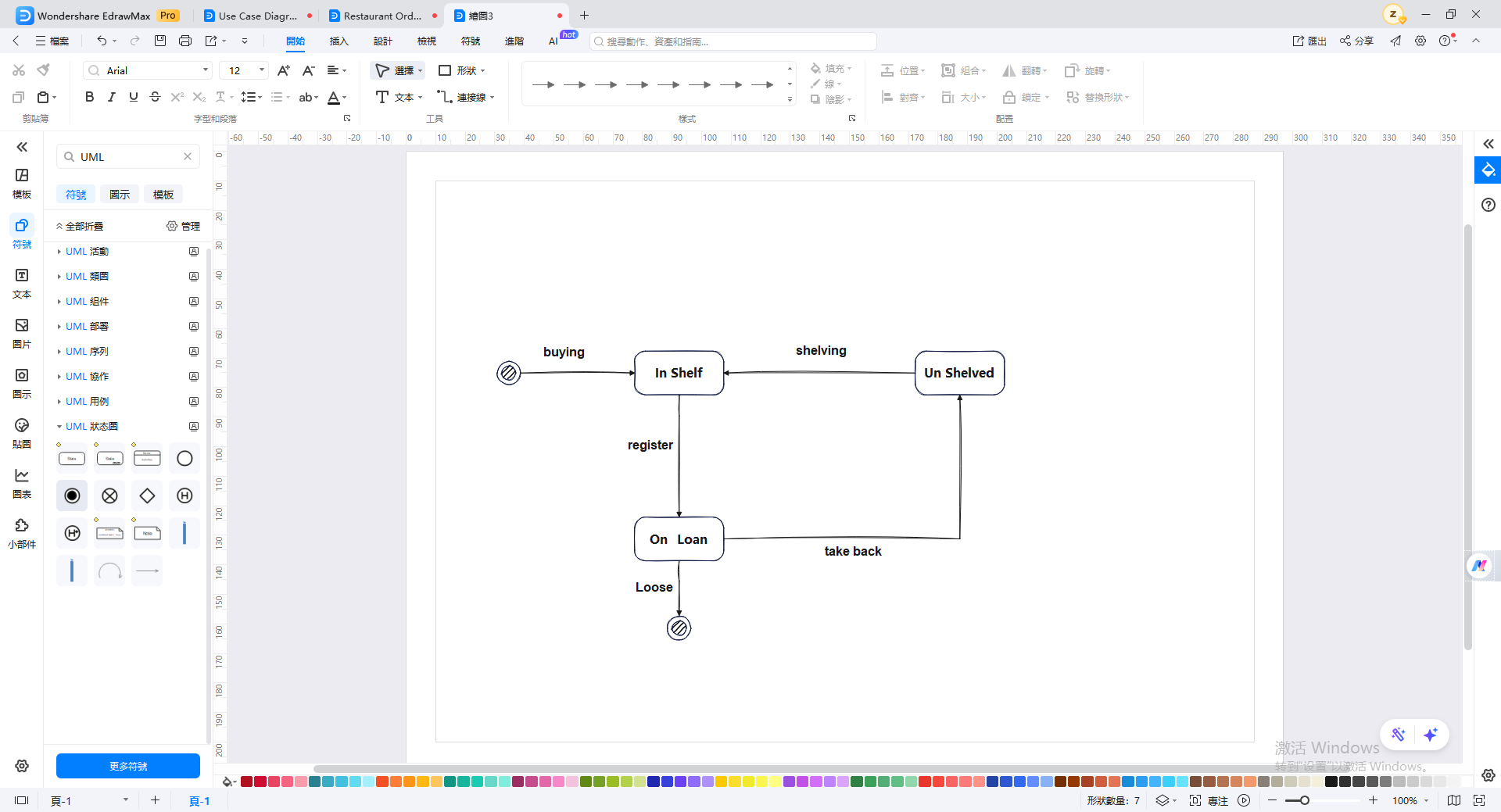

步驟 4 以轉換連結狀態
- 選擇「連接線」工具，或從 UML 庫拖曳轉換箭頭。
- 依序連結各狀態以呈現轉換流程。
- 雙擊連接線輸入事件名稱、觸發條件或規則。

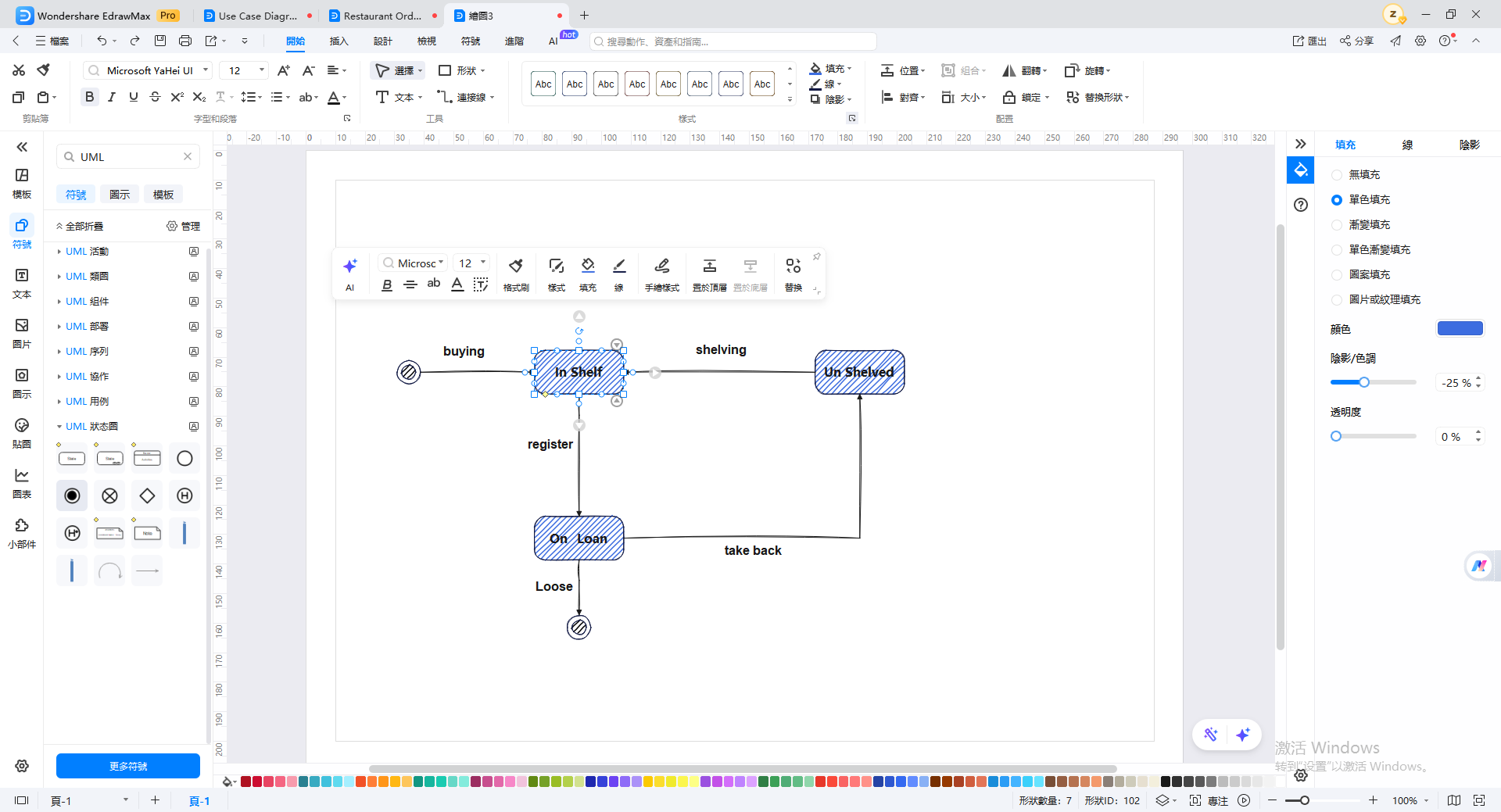

步驟 5 自訂圖表
- 透過格式工具列自訂顏色、字體與線條樣式，完成理想設計。
- 加入說明標籤與註解，解釋圖表各部分內容。
- 運用對齊與間距功能，讓整體版面整潔美觀。

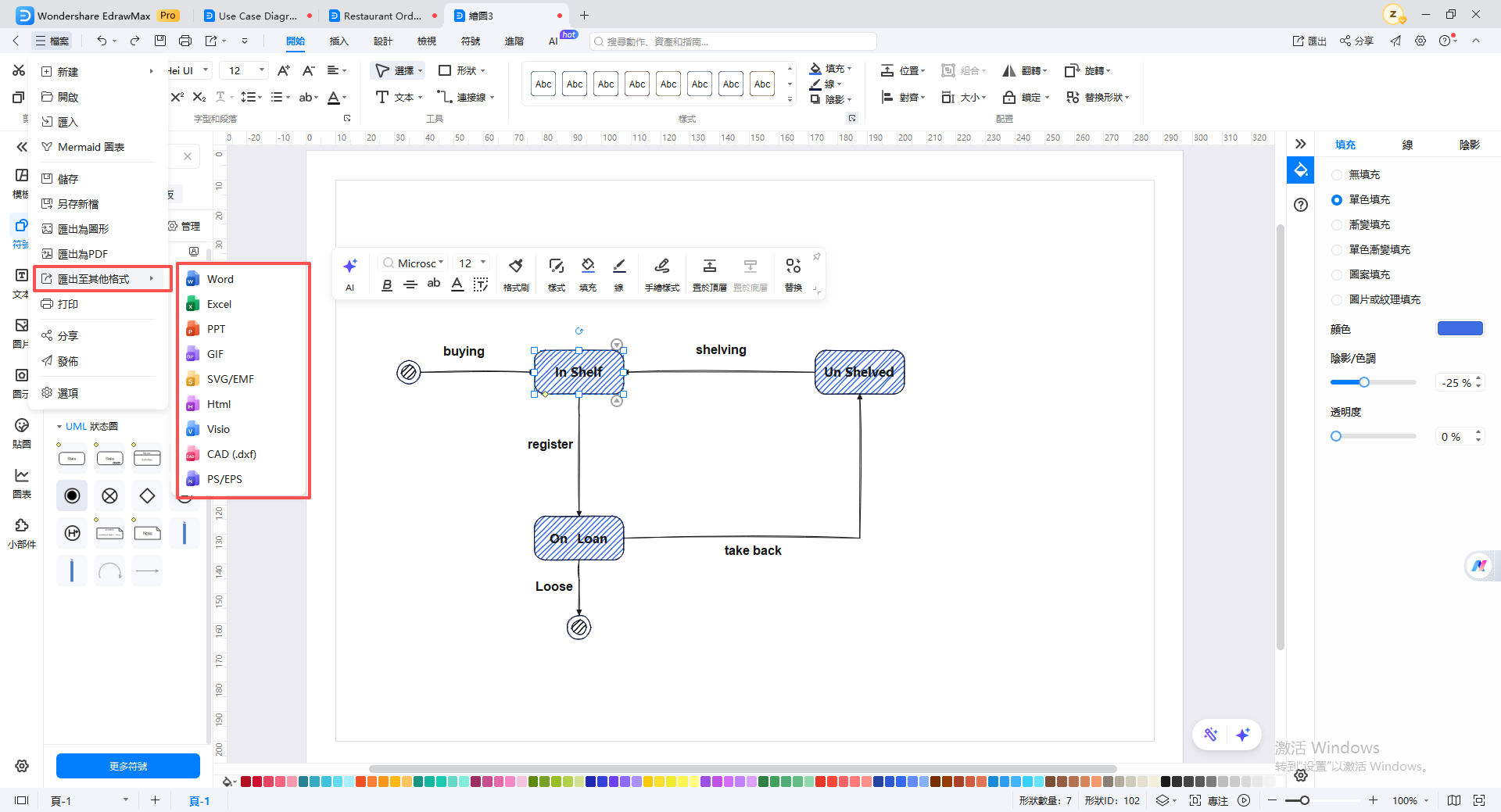

步驟 6 匯出狀態圖
- 完成後點擊「匯出」按鈕匯出圖表。
- 可下載為多種圖片格式，如 JPG、PNG、PDF、Word，也能匯出為 Visio 與 SVG 檔。
- 點擊「匯出」套用設定並儲存檔案。
狀態圖設計最佳實務
以下幾點可讓你的圖書館狀態圖更清晰、實用且有效：
- 保持簡潔：只納入主要狀態，避免次要細節造成視覺雜亂。
- 標示起點與終點：標記代表轉換開始與結束的節點。
- 色彩分類：書籍狀態與使用者狀態可使用不同色彩群組區分。
- 驗證流程：依實際圖書館規則測試狀態轉換，確保流程可行。
- 與利害關係人合作：與圖書館員與軟體開發人員協作，讓內容更完整。
優秀的狀態圖不只是開發工具，更是團隊中開發人員與非開發人員之間的溝通橋樑。
常見問題
常見問題
-
狀態圖在圖書館管理系統中的用途為何？
狀態圖呈現書籍與會員的生命週期，展示其在可借閱、已借出、預約、啟用、停權、到期等狀態間的轉換，讓開發人員與管理人員更清楚作業流程。 -
狀態圖如何優化圖書館營運？
它可簡化複雜作業，例如書籍借閱、會員驗證、逾期物品管理。透過流程轉換圖示，可減少設計錯誤、提升溝通效率，讓系統運作更順暢。 -
我可以使用 EdrawMax 建立圖書館狀態圖嗎？
可以。EdrawMax 提供 UML 狀態圖符號與簡易拖曳工具，可輕鬆設計、自訂並匯出圖書館流程狀態圖。
