焊接符號是作業指示與圖面理解中不可或缺的要素。對初學者而言看似複雜的符號，只要掌握基本規則，就能夠順利判讀。
本文將詳細介紹焊接符號的基礎知識與判讀方法。同時，也會說明依據 JIS 規格等業界標準的正確標示方式，以及實務上可立即應用的圖面製作範本。此外，也會提及常見的錯誤與容易忽略的重點。掌握這些知識，將有助於提升焊接作業的準確性與效率，實現高品質的焊接成果。
1. 什麼是焊接符號
焊接符號是一種在圖面上精確傳達焊接作業規格與方法的符號。通常用於表示焊接的種類、位置、形狀等，是確保施工準確性所必需的要素。
它尤其會影響產品的強度與外觀，廣泛應用於建築、製造、造船、汽車產業等眾多領域。正確理解並適當使用焊接符號，能提升作業精度、穩定品質，進而提高產品的可靠性。
2. 焊接符號的標準規範
焊接符號的使用遵循國際與國內統一的標準。在日本，主要依據 JIS（日本工業規格）進行規範。遵循此標準，能確保在不同工場或製造商之間進行準確的溝通，同時保障產品的品質與安全性。
在國際上，ISO（國際標準化組織）與 AWS（美國焊接協會）等標準也被廣泛採用，在全球貿易與協作中扮演重要角色。本文介紹的焊接符號，將以 JIS 標準為參考，並結合實務應用情境進行說明。
3. 焊接符號的基本形式
焊接符號是為了表示焊接種類與形狀而設計的圖示化表達。基本符號包括「對接焊」、「角焊」、「填角焊」、「搭接焊」等，這些符號能視覺化地呈現各種焊接方法的特徵。
這些基本符號會沿著圖面上的焊接線配置，用以標示焊接部位的準確位置與形狀。此外，為了指示焊接方向或特定加工要求，通常會搭配使用箭頭或特殊符號等輔助記號，以提供更詳細的作業指示。
焊接符號在線條的上方與下方會記載不同的資訊。例如，上方可能標示背面焊接或額外工序等特殊要求，下方則記載焊接種類或尺寸。這些基於配置位置的明確含義，是解讀焊接圖面的基礎，也是進行高品質焊接作業的必要知識。
4. 圖面焊接符號一覽
焊接符號大致可分為基本符號與輔助符號兩類，各自代表特定的焊接方法或要求。正確理解並適當使用這些符號，是實現高品質焊接作業的關鍵。
● 對接焊
表示將兩個工件的端面對齊後進行接合的焊接方法。
- 適用於平坦表面，外觀平整美觀
- 適用於要求高強度與耐久性的結構物
- 應力能均勻分散，常用於機械零件
- 可實現完全熔透，獲得高可靠性
● 填角焊
表示在板材以直角相交處進行焊接的方法。
- 最適合 T 型結構或角落接合
- 作業效率高，是經濟實惠的焊接方法
- 外觀容易修整，成品美觀
- 廣泛應用於各種產業領域
● 角焊
用於 L 型或角型接合的焊接方法。
- 可在不同結構體之間形成堅固接合
- 能形成負載能力優異的接合部
- 適用於建築結構物或大型機械製造
- 容易與補強材料組合使用
● 搭接焊
表示將兩個工件重疊後進行接合的方法。
- 即使工件厚度不同也能輕鬆接合
- 結構簡單，作業相對容易
- 可實現高密合度的接合
- 特別適用於薄板接合
以下介紹各焊接符號的詳細分類與說明。
4.1 基本符號
基本符號用於表示焊接的基本形狀與方法，是繪製圖面時不可或缺的要素。以下是一些主要的基本焊接符號。
4.2 輔助符號
輔助符號會與基本焊接符號搭配使用，用來標示特殊的加工要求或詳細規格。以下是一些主要的輔助符號。
■ 全周焊接
此焊接符號表示需沿著構件進行360度的完整環狀焊接。
- 適用於環狀結構體或圓筒形狀的接合
- 用於要求氣密性或水密性的場合
- 有助於提升接合處的強度與耐久性
- 對壓力容器、管線等製程至關重要
■ 表面加工
此焊接符號指示焊接完成後所需的表面處理方式。
- 指定研磨、倒角等後續加工方法
- 依據要求的表面品質來選擇
- 有助於提升外觀美感與功能性
- 能有效改善耐腐蝕性與抗疲勞強度
透過適當組合這些基本焊接符號與輔助符號，即使是複雜的焊接要求也能在圖面上精確表達。理解焊接符號是製作高品質產品的基礎，因此建議實務工作者持續學習與練習，以深化相關知識。特別是隨著新製造技術與國際標準的引入，焊接符號體系也會持續演進，必須隨時關注最新動態。
5. 繪製焊接圖面時的注意事項
繪製焊接圖面時，為了傳達準確且易懂的作業指示，有幾個重要事項必須留意。以下將運用第4節介紹的焊接符號，說明繪圖時的重點。
焊接符號的配置與尺寸，必須遵循JIS等統一的標準規範。錯誤的符號配置或標示不清，往往是導致作業失誤或品質下降的直接原因。特別是圖面上焊接符號的方向與相對位置，會大幅影響實際的作業流程，務必謹慎處理。
為了明確指示焊接方向與方法，必須妥善結合基本焊接符號與輔助符號。尤其在需要複雜焊接作業的情況下，利用輔助符號精確標示工序順序或特殊要求，能讓作業人員更容易理解。
此外，充分考量構件的材質、厚度、以及接合處所需的強度等條件，並選擇最合適的焊接符號，這點至關重要。圖面繪製者應在兼顧現場作業效率與品質確保的前提下，深入了解焊接符號的意義與用法，力求提供明確的作業指示。
建議初學者可以請經驗豐富的技術人員協助確認，透過多重檢核來確保圖面正確性。
6. 繪圖軟體 EdrawMax：輕鬆繪製焊接符號圖面

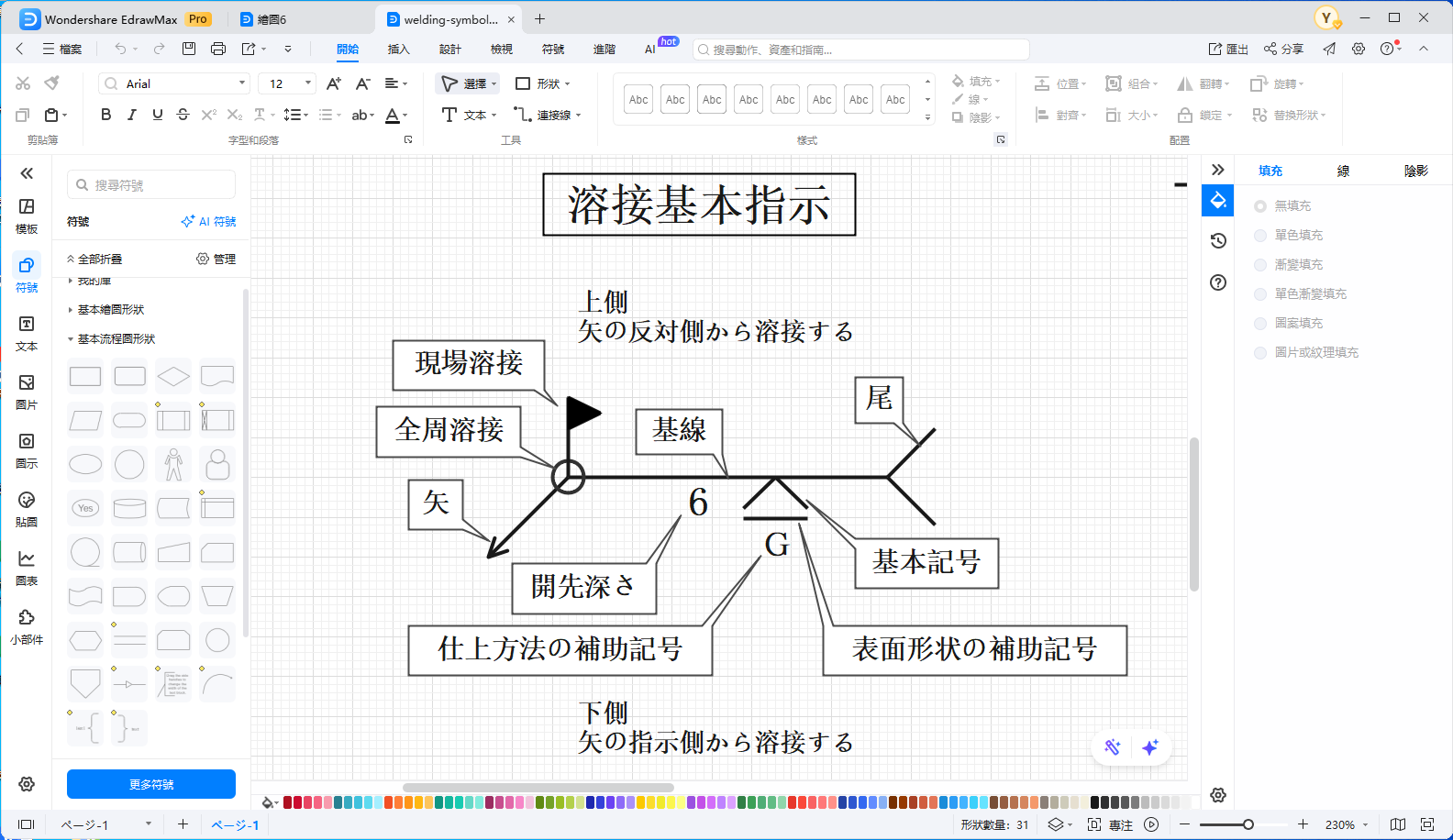

繪圖軟體 EdrawMax 提供直覺易用的豐富工具，也支援 焊接符號圖面的繪製。軟體具備完整的基礎繪圖功能，透過組合直線、圓形、矩形等基本圖形，就能輕鬆建立所需的焊接符號。點擊下方藍色按鈕即可下載這款實用工具的免費版本。

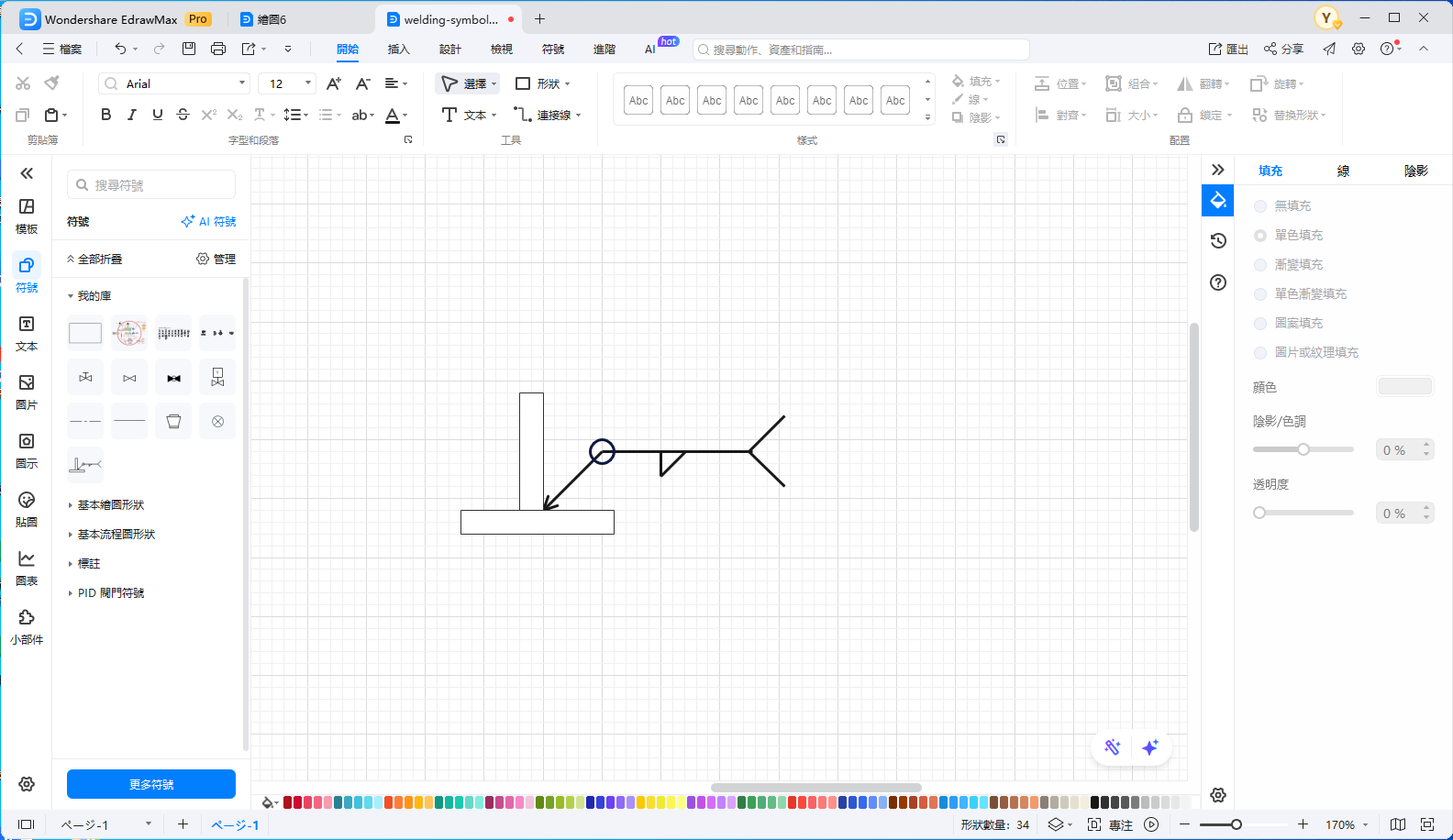

值得一提的是，EdrawMax 可以將繪製好的圖形或符號儲存為「我的庫」。只要將自訂的焊接符號儲存起來，後續繪圖時就能快速取用，大幅節省重複繪製的時間。
此外，軟體支援 PNG、JPG、PDF 等常見檔案格式匯出，方便將圖面插入各類文件中。其雲端協作功能也能讓團隊成員順暢地共享圖面與交換意見。

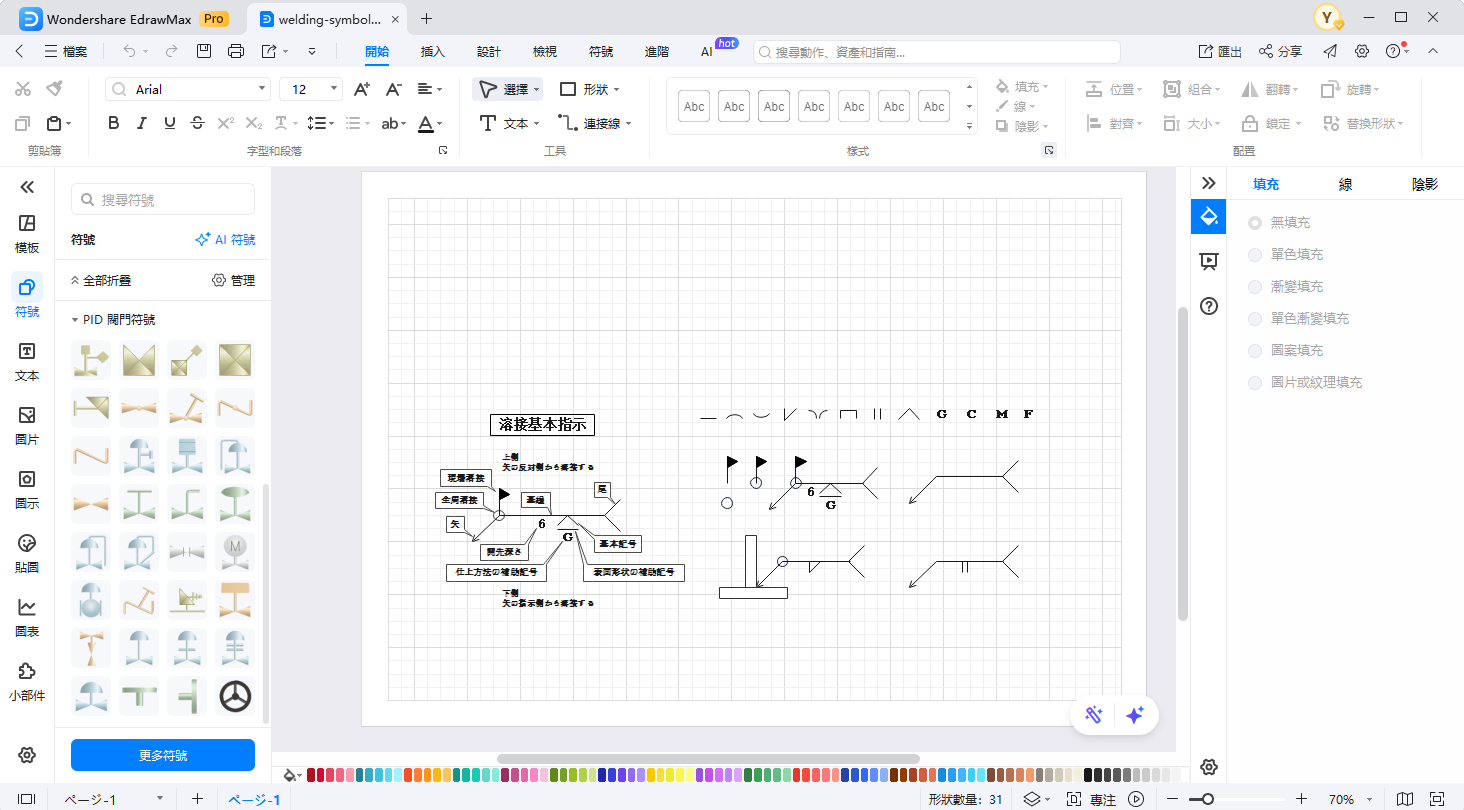

為了方便讀者，本文也準備了 EdrawMax 專用的焊接符號範本。下載此範本，能讓你更快速、精準地完成焊接符號圖面。
點擊圖片即可下載可編輯的範本檔案
下載後，在檔案總管中直接用 EdrawMax 開啟素材檔案即可開始使用。
善用這些功能，你就能有效率地繪製出清晰易懂的焊接符號圖面，進而提升整個專案的作業效率。
相關影片：
總結
理解焊接符號並準確繪製圖面，是實現高品質焊接作業的基礎。參考本文介紹的標準、注意事項以及 EdrawMax 的應用方法，相信能協助你繪製出更完善的焊接圖面。
圖面繪製軟體「EdrawMax」是一款在全球廣受信賴的工具。它不僅具備豐富的繪圖功能與素材庫，直覺式的操作介面也讓新手能輕鬆上手。
軟體提供免費試用版，歡迎你親自體驗它的便利性。
