在設計與製圖領域中，為了正確傳達物體的形狀，會使用「投影法」。其中「第三角法」與「第一角法」是具有代表性的方法。不過許多人可能會有疑問：「兩者有什麼差異？」「該使用哪一種方法？」
本篇文章將從第三角法的基礎開始，詳細解說其與第一角法的差異及具體應用範例。為了讓初學者也能輕鬆理解，會盡量以易懂的方式說明專業術語，一起扎實學習製圖的基礎吧。
1. 什麼是第三角法？
第三角法的定義與基本規則
第三角法是將物體從正面、上方、側面三個方向投影，並在平面上表現的方法之一。其特色是不透視物體，直接投影，能更直觀地掌握形狀。主要被遵循ISO（國際標準化組織）的國家與產業界採用。
第三角法的使用場景
第三角法廣泛應用於機械設計與製造業，包含日本在內的多數國家普遍採用此方法，並活用於要求精密製圖的場景。此外，在建築設計領域也有應用，是設計的標準手法之一。
第三角法的優點與缺點
第三角法的優點在於視覺上直觀且易於理解。因遵循ISO規範，在國際間也通用，多數工程師能基於共通認知使用。另一方面，習慣第一角法的人可能會有違和感，且日本國內也有場合會採用第一角法，因此需依用途區分使用。

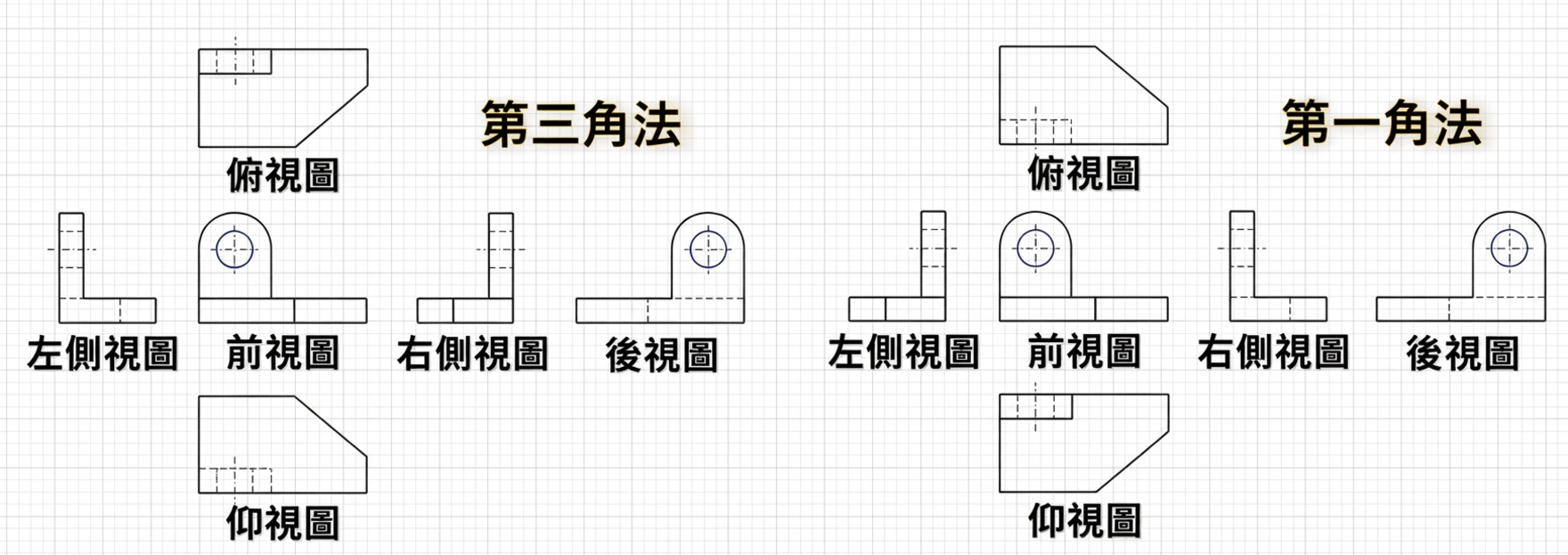

2. 第三角法與第一角法的差異
第三角法與第一角法是將物體投影至平面表現時的不同手法。理解這些差異，能讓圖面的閱讀與製作變得更容易。
| 比較項目 | 第三角法 | 第一角法 |
|---|---|---|
| 投影的位置關係 |
直接投影物體原貌。 將物體置於投影面的前方，依照看見的樣子繪製投影圖。 |
透視物體後投影。 將物體置於投影面的另一側，繪製投影圖。 |
| 圖面的配置 |
以正面圖為基準，平面圖置於上方，側面圖依照實際位置關係配置。 |
以正面圖為基準，平面圖置於下方，側面圖左右反置配置。 |
| 採用地域 |
廣泛被日本、美國及遵循ISO規範的國家採用。 |
普遍使用於歐洲、中國等地。 |
| 特色 |
與展開面的狀態一致，直觀易懂。 適合機械零件這類小型物件。 |
圖面配置的上下左右與第三角法相反，相鄰面的關係較難理解。 適合建築物、船舶這類大型構造物。 |
理解這些差異並選擇合適的投影法，才能製作正確的圖面並達成有效的溝通。
3. 第三角法的應用範例
本文將透過具體範例，解說運用第三角法製作圖面的步驟。第三角法是直接投影物體原貌，將各視角看見的形狀繪製為圖面，能讓人更直觀地理解物體形狀。

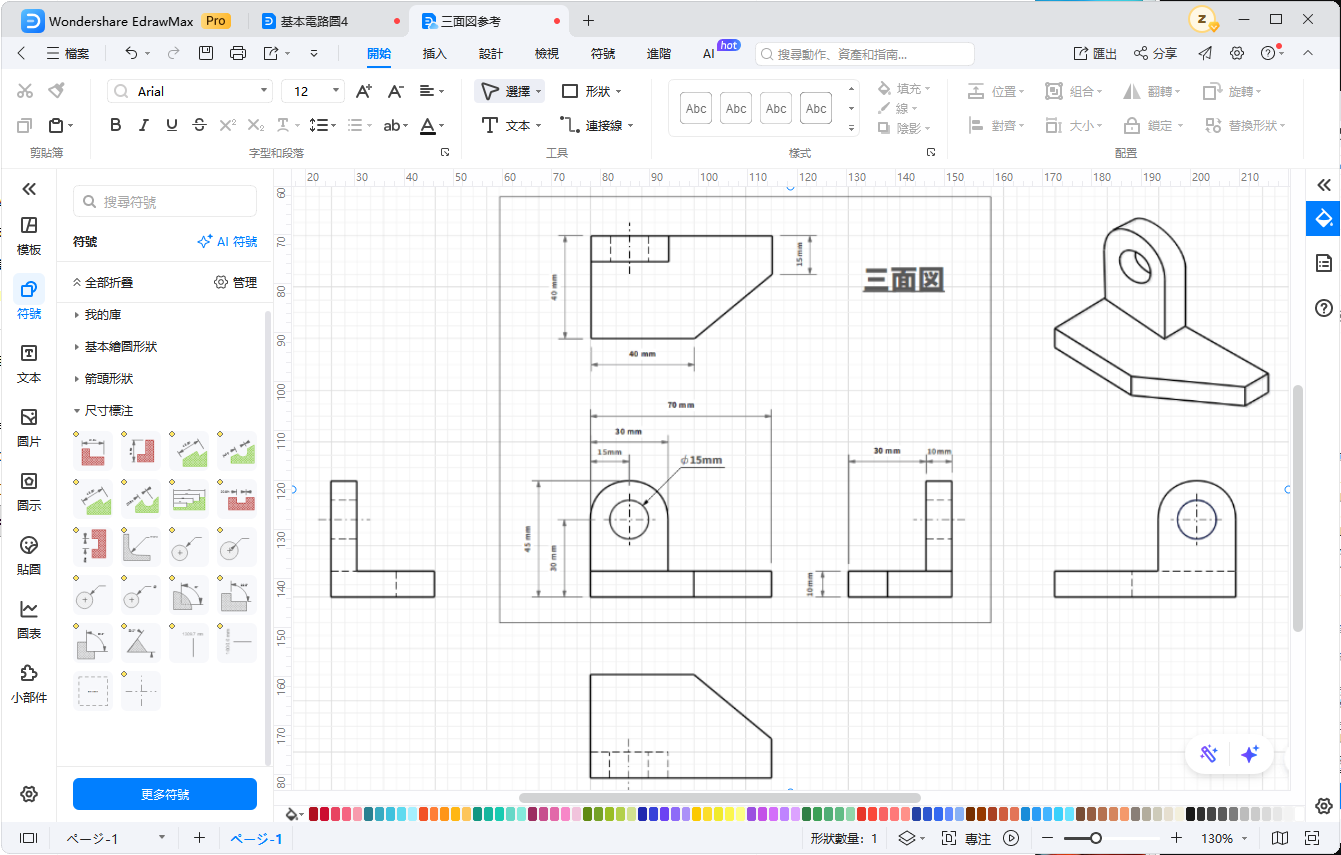

應用範例：製作零件的三面圖

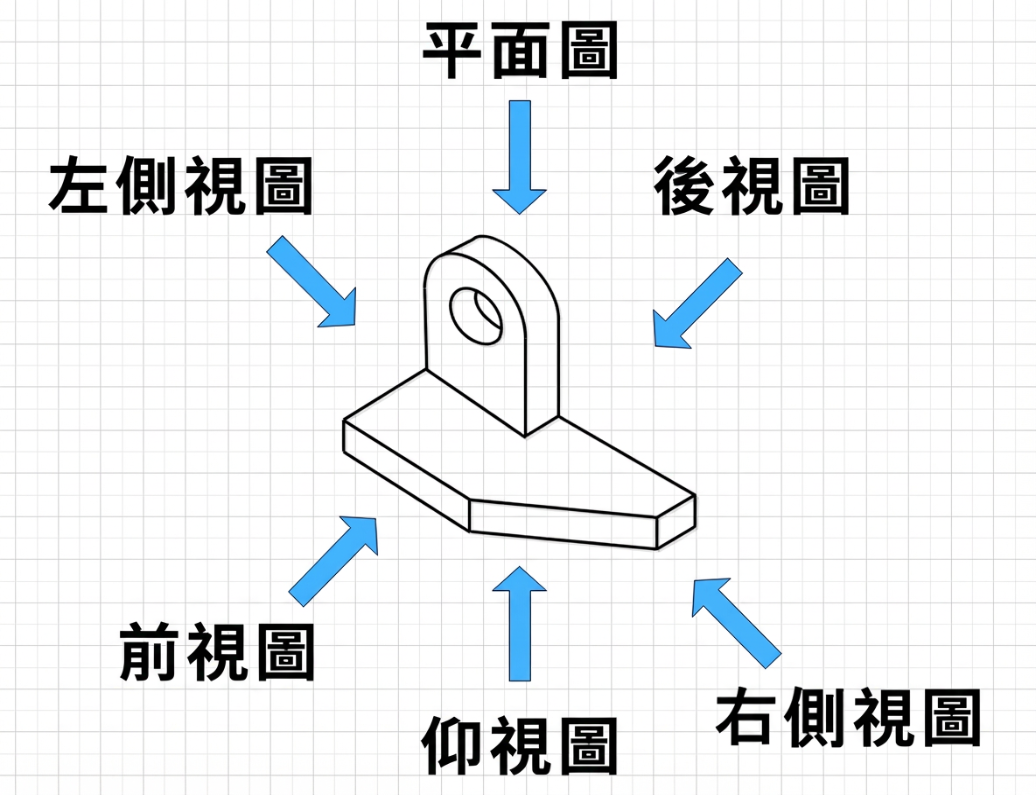

以下圖為例，解說使用第三角法的製圖步驟。
步驟1：確認對象物
掌握想要繪製物體的形狀，選取最能展現特徵的面做為正面圖。
步驟2：繪製正面圖
描繪從物體正面看見的形狀，正確設定寬度與高度。確實表現圓形孔洞、帶角度部位等形狀細節。

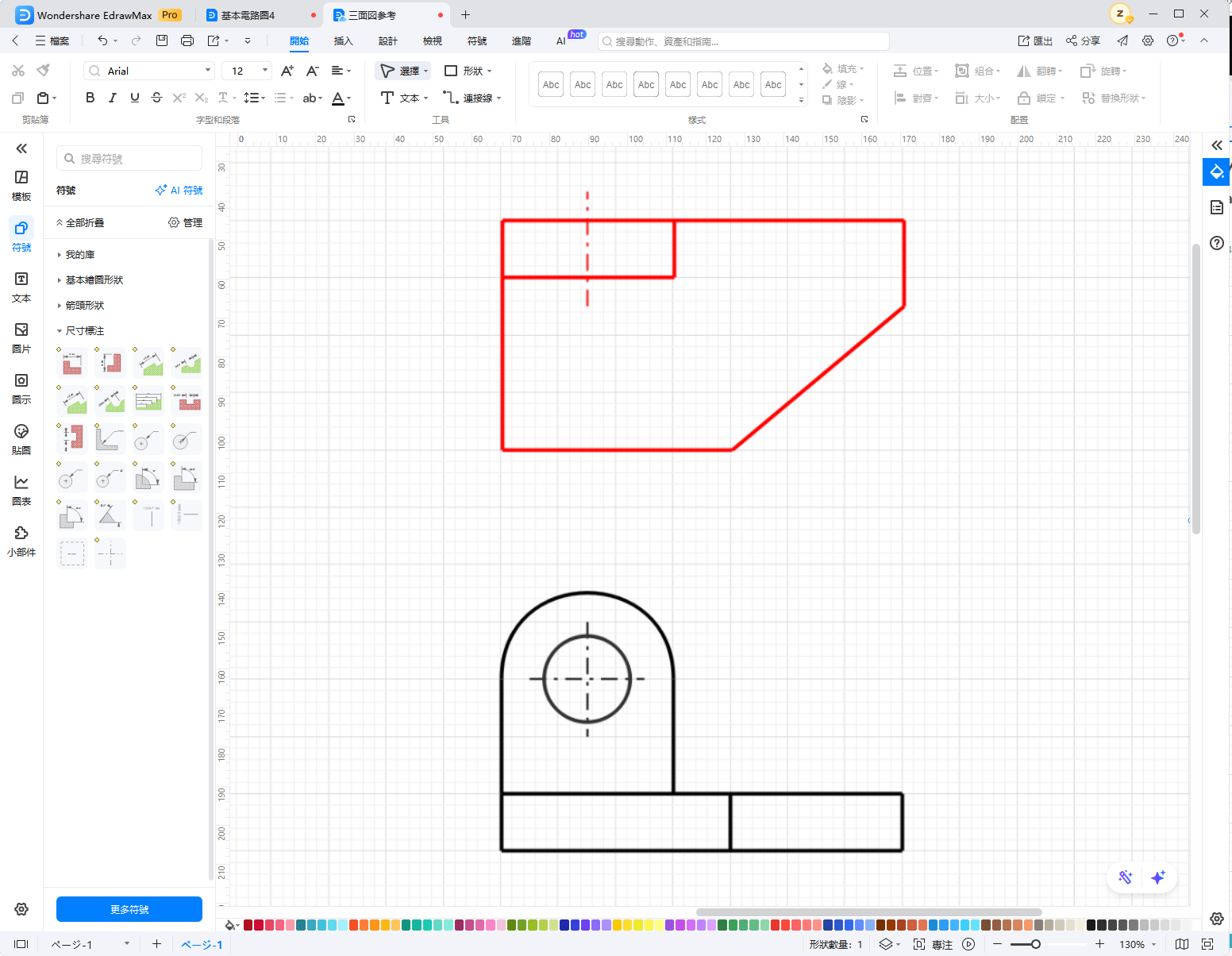

步驟3：繪製平面圖
在正面圖的上方配置平面圖，並反映出深度尺寸。

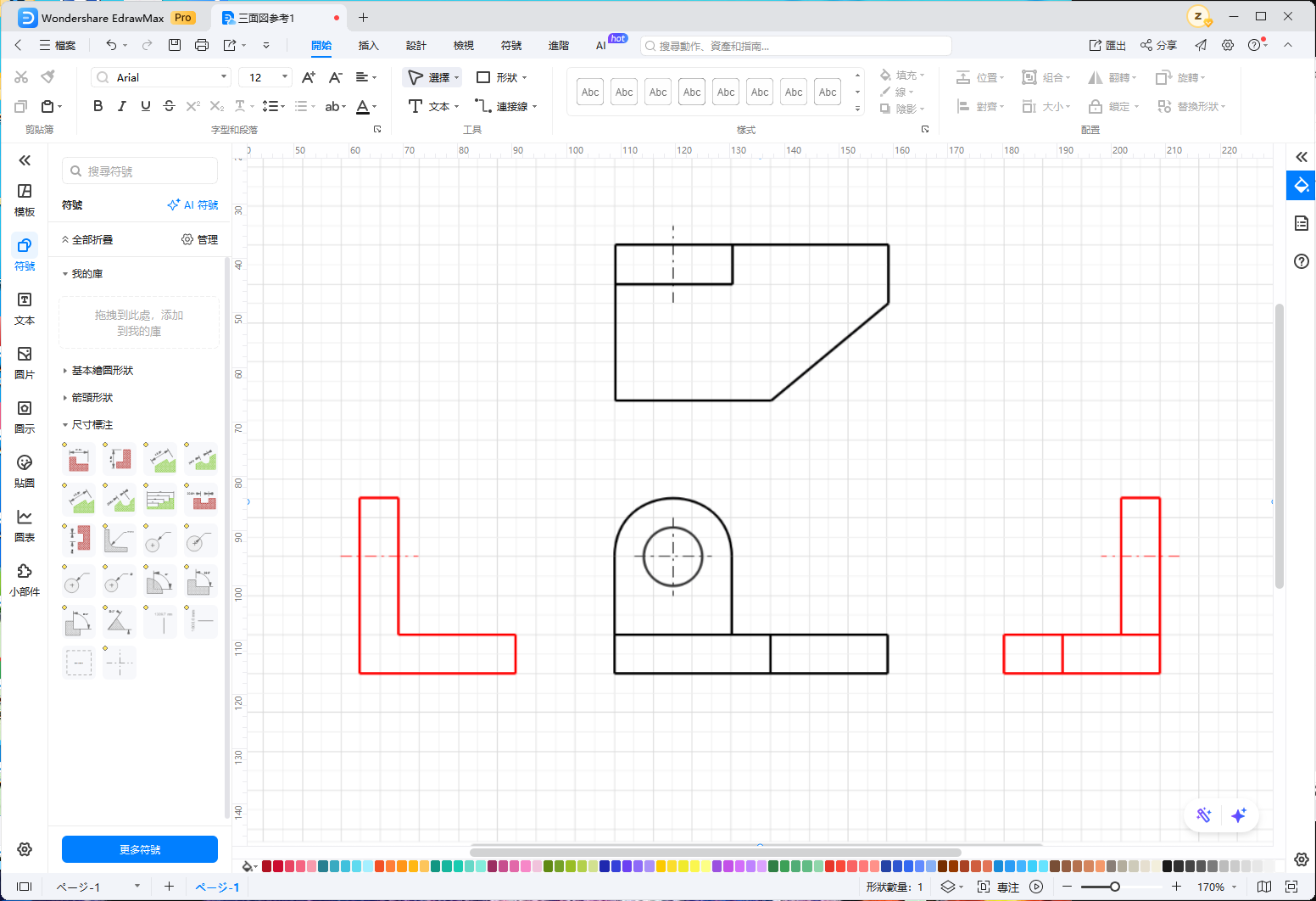

步驟4：繪製側面圖
在正面圖的右側配置側面圖，並在維持寬度與高度一致的前提下繪製。明確區分左側面圖與右側面圖的差異，確保整體一致性。

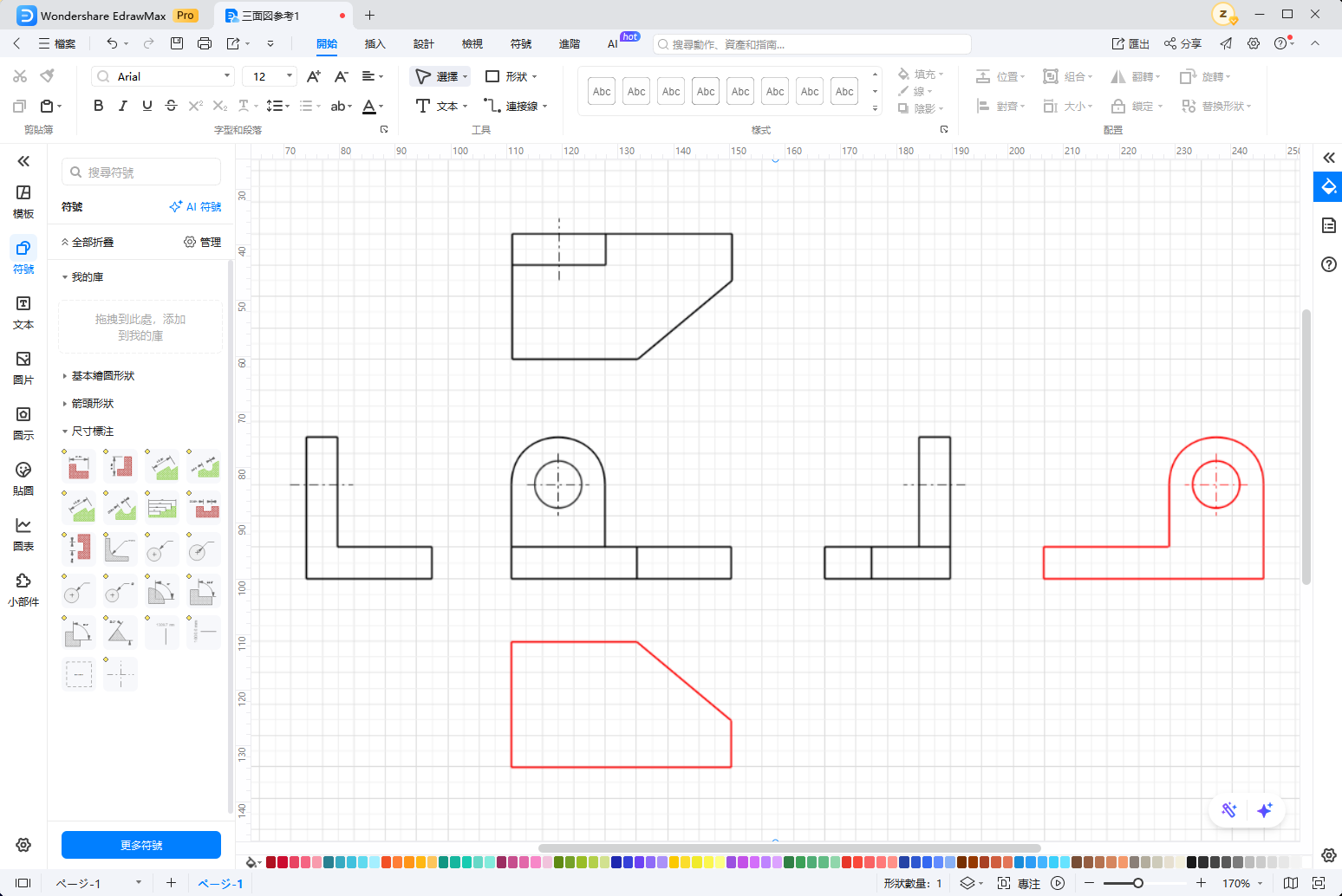

步驟5：繪製背面圖與底面圖
依需求製作背面圖與底面圖，讓物體形狀的掌握更精確。

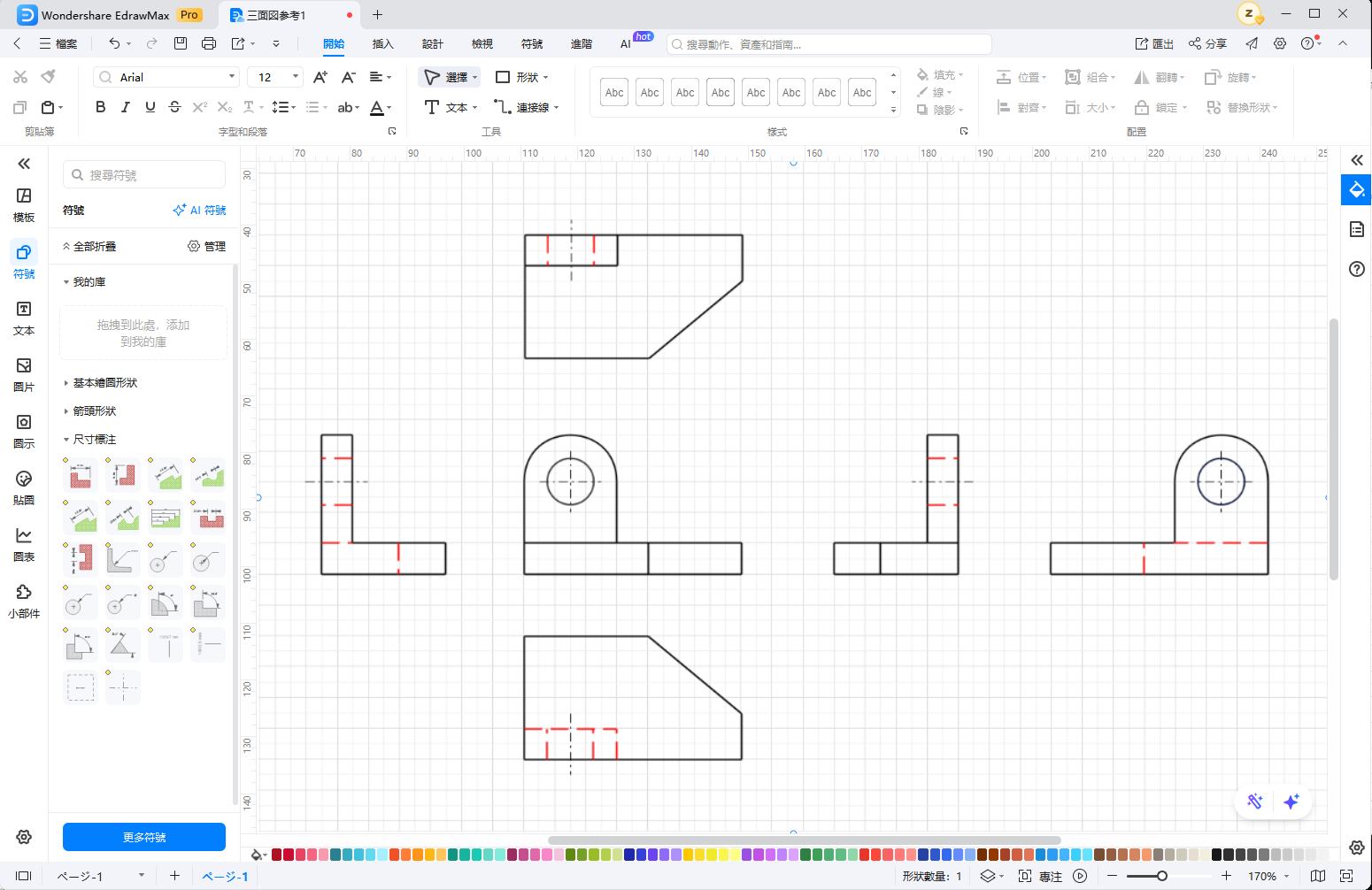

步驟6：以虛線標示隱藏部位
物體後方無法看見的部位以虛線描繪，提升可讀性，避免圖面產生誤解。

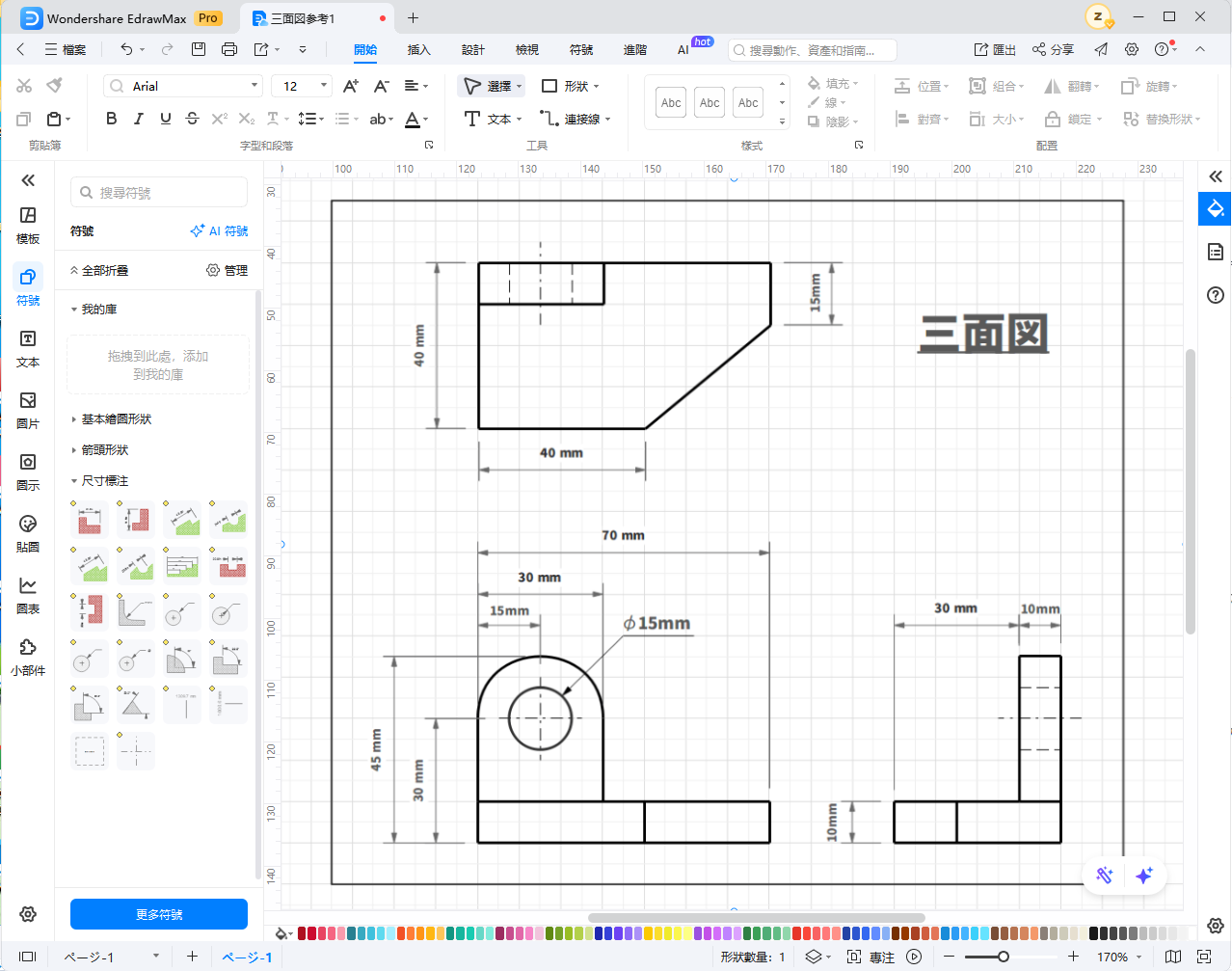

步驟7：最終確認與標註尺寸
檢查各圖面的一致性，追加必要的尺寸與註記即完成。
透過這類方式運用第三角法，能製作更精確的圖面，明確傳達設計意圖。尤其在機械零件製作與建築設計領域，運用此手法能實現更有效率、錯誤更少的製圖作業。
4. 關於第三角法的常見問題
4.1. 第三角法用於哪些國家或產業界？
第三角法廣泛使用於包含日本、美國在內，遵循ISO規範的國家。尤其在機械設計與製造業領域，被做為標準手法採用，在國際圖面交流中也廣為人知。
4.2. 閱讀第三角法製作的圖面有什麼技巧？
要正確理解第三角法的圖面，重點是以正面圖為基準掌握其他圖面的關係。平面圖位於正面圖上方、側面圖位於右側，留意這類位置關係並確認，能更輕易地正確想像立體形狀。此外，隱藏部位會以虛線標示，需注意避免遺漏。

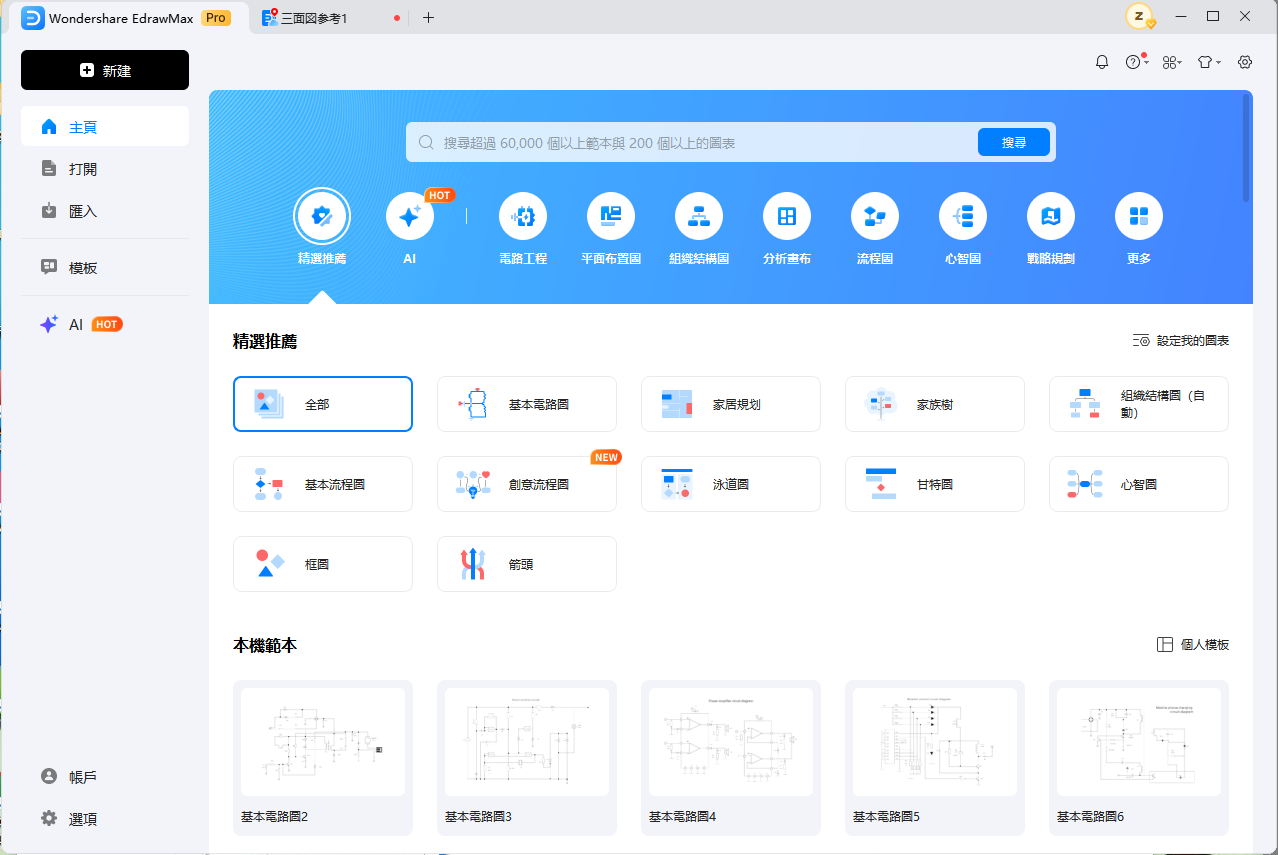

5. 協助圖面製作的EdrawMax
圖面製作講求精確性與效率性，因此活用從初學者到專業人士都能使用的製圖工具相當重要。EdrawMax是一款操作直觀、能輕鬆製作圖面的優秀軟體，廣泛應用於機械設計與建築設計領域。
EdrawMax的主要特色
1.直觀的操作性
搭載拖放功能，即使是初學者也能輕鬆製作圖面。
2.豐富的範本與圖形
完備機械設計與建築設計專用範本，省去從零開始製圖的麻煩。
3.多元的匯出格式
可將製作完成的圖面以PDF、影像檔案（PNG、JPEG）等多種格式儲存、分享。
4.支援雲端帶來的便利性
活用雲端功能能簡化團隊協同作業，版本管理也能順利進行。
活用EdrawMax能讓第三角法的圖面製作更順暢。由於具備初學者也易於操作的介面，可以說是想學習製圖者的最佳工具。
總結
第三角法是製圖與設計業務中的重要手法，也是正確傳達物體形狀的標準方法。本篇文章解說了第三角法的基本概念、與第一角法的差異及應用方式。
第三角法廣泛用於機械設計與建築設計領域，且遵循ISO規範，是國際公認的標準。
初學者建議先從基礎圖面開始繪製，熟悉後再挑戰複雜圖形。此外，活用EdrawMax這類工具，能更有效率地製作精確的圖面。
目前提供免費試用版，實際操作就能體驗其易用性。透過實際應用，相信你能在設計業務中學習到正確的製圖技能，並靈活運用。
