在機械加工和板金加工的現場，常會用到「沉頭孔」這個詞。對新手來說，這是比較難理解的專業術語之一，但只要正確掌握，不只能提升作業效率，產品的品質也會跟著變好。
這篇文章要帶你認識沉頭孔的基本意義、圖面的看法和畫法，並透過實際範例讓初學者也能輕鬆上手。建議直接運用在工作上試試看。
1.圖面上的沉頭孔是什麼？
沉頭孔（又稱埋頭孔）是指在圖面上為了容納螺絲或螺栓的頭部，而將孔洞入口加工成圓筒狀的工藝。
在機械加工和板金加工中特別重要，主要目的是讓螺絲頭不要突出於零件表面。這樣一來，產品外觀會更平整，安全性與組裝精度也會提升。
沉頭孔加工在板金圖面中特別常見。因為板金加工處理的是相對較薄的金屬板，如果螺絲或螺栓的頭部突出，很容易造成零件之間互相干擾，或是外觀受損。這時就需要透過沉頭孔加工來讓表面變平，創造平滑的接合面。
沉頭孔主要有兩種：一般沉頭孔和埋頭孔。一般沉頭孔是將螺絲頭以圓筒狀方式容納，螺絲頭會與平面保持垂直。而埋頭孔則是把孔入口加工成圓錐狀，讓埋頭螺絲能完全與表面齊平。埋頭孔因為螺絲頭不會突出表面，常被用在對表面平滑度或美觀要求較高的地方。
常見的應用例子像是機械設備的保護蓋或面板的固定處。由於螺絲鎖上後如果螺絲頭突出，容易在操作時勾到東西，所以工廠會在圖面上標示「⌀8沉頭孔深3」之類的指示。另外，家具或家電產品的面板組裝也常使用埋頭孔，來確保美觀與安全性。
2.沉頭孔加工圖面的看法
要正確解讀沉頭孔加工圖面，需要了解尺寸標示、符號和專業術語。這裡會用具體範例詳細說明，讓初學者也能一看就懂。
首先，沉頭孔加工圖面中最重要的尺寸標示是「直徑」和「深度」。圖面上通常會把「⌀（直徑）」和深度標示在一起。舉例來說，如果標示「5鑽孔沉頭孔⌀10深5」，意思就是在直徑5mm的貫穿孔上，加工直徑10mm、深度5mm的沉頭孔。這樣的標示能給實際作業的人明確的加工指示。
至於埋頭孔的標示方式，如果寫「5鑽孔埋頭孔⌀10」，則表示在直徑5mm的貫穿孔上，加工直徑10mm的埋頭孔。埋頭孔的角度一般預設是90度，但如果是特殊規格的埋頭螺絲，有時會在圖面上標示對應的角度。
※實際圖面上會用沉頭孔符號和深度符號來表示。
另外，圖面上的圖例和符號也很值得注意。沉頭孔的符號會在孔的斷面圖中，以圓筒狀或圓錐狀的形狀來表示。一般沉頭孔會畫成接近矩形的圓筒形，埋頭孔則是圓錐狀。正確辨識這些符號，是避免加工錯誤的關鍵。
專業術語中還有一個常見的詞叫「有效螺紋深度」，指的是螺絲或螺栓實際發揮固定作用的深度。在工廠實際加工時，這個資訊會用來決定沉頭孔應該挖多深。
把這些基本知識學起來之後，初學者也能正確解讀沉頭孔加工圖面了。
3.沉頭孔加工圖面的繪製方法
繪製沉頭孔加工圖面時，可以運用繪圖軟體來高效完成精確的圖面。以下將詳細說明如何使用 EdrawMax 繪製沉頭孔加工圖面，即使是初學者也能輕鬆上手。

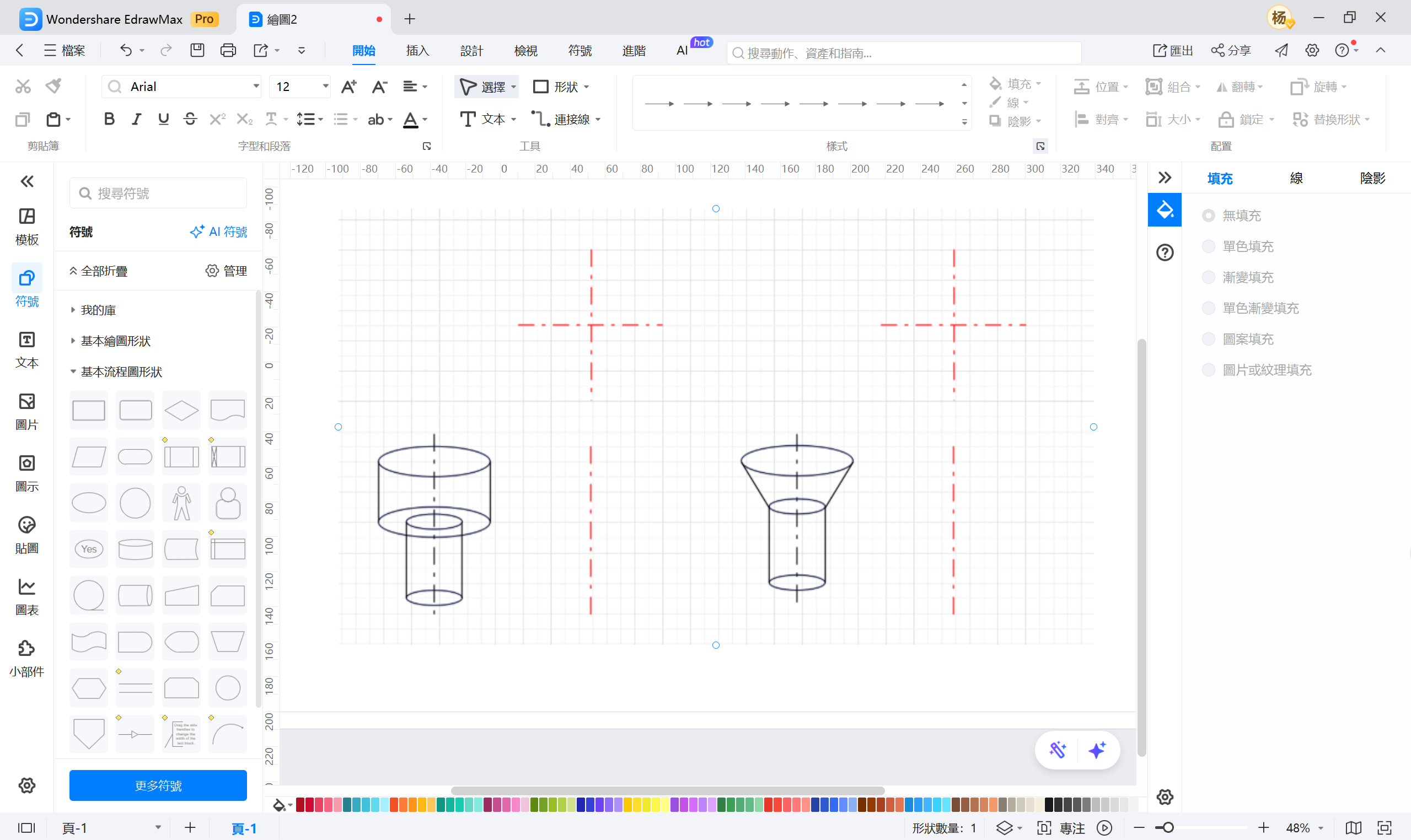

①繪製基準線
繪製沉頭孔圖面時，首先要設定基準的 X 軸與 Y 軸。這些基準線是繪圖的基礎。EdrawMax 的輔助線功能和格線可以幫助你輕鬆定位軸線位置與調整角度。特別重要的是，要清楚標示沉頭孔的中心位置與基準線的交點。

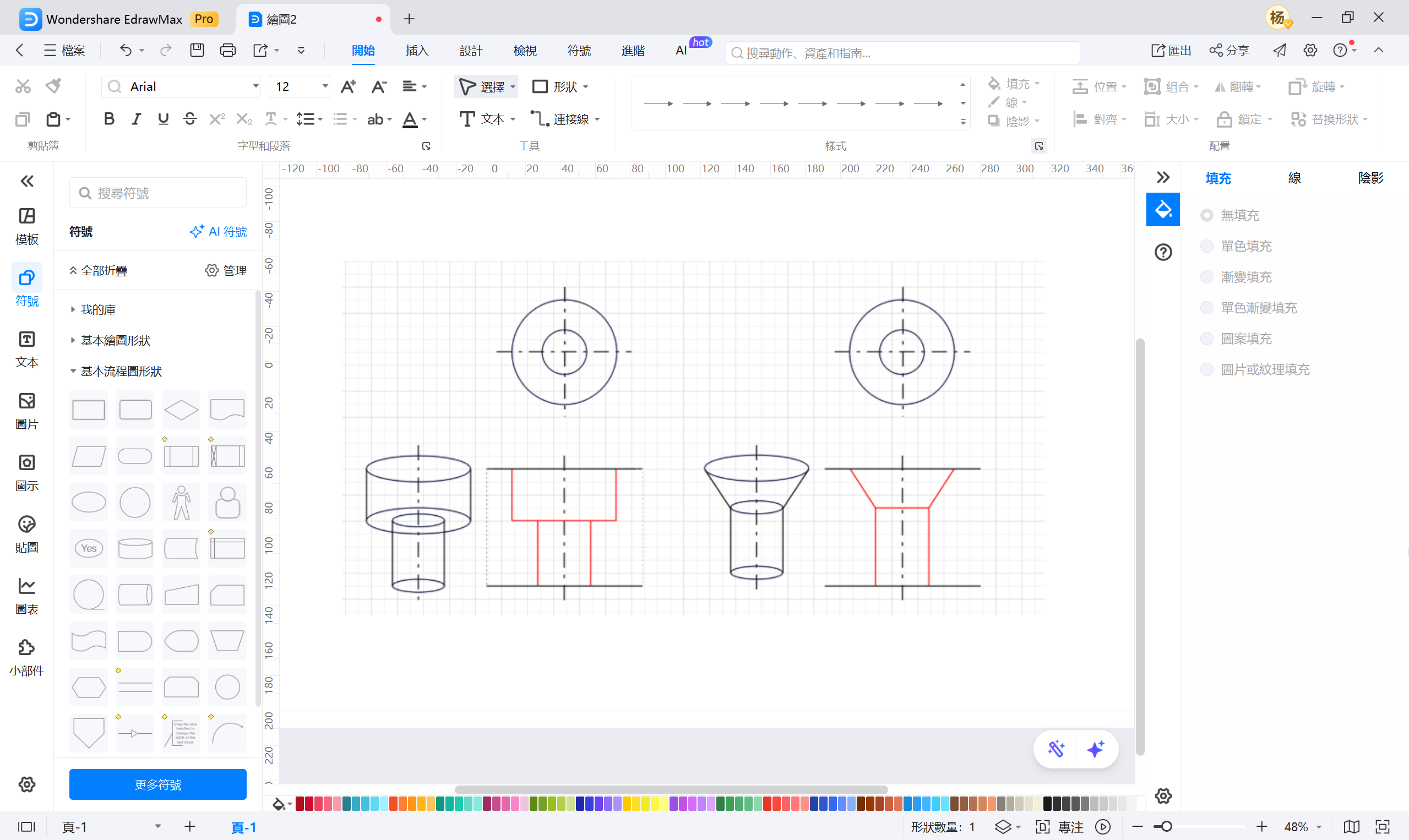

②繪製沉頭孔形狀
基準線完成後，就可以開始繪製沉頭孔的形狀。一般沉頭孔呈圓筒狀，而埋頭孔（皿型）則需要繪製成圓錐狀。透過 EdrawMax 的圖形工具，設定正確的直徑與深度。沉頭孔的深度必須精確繪製。這樣才能避免零件之間發生干涉。

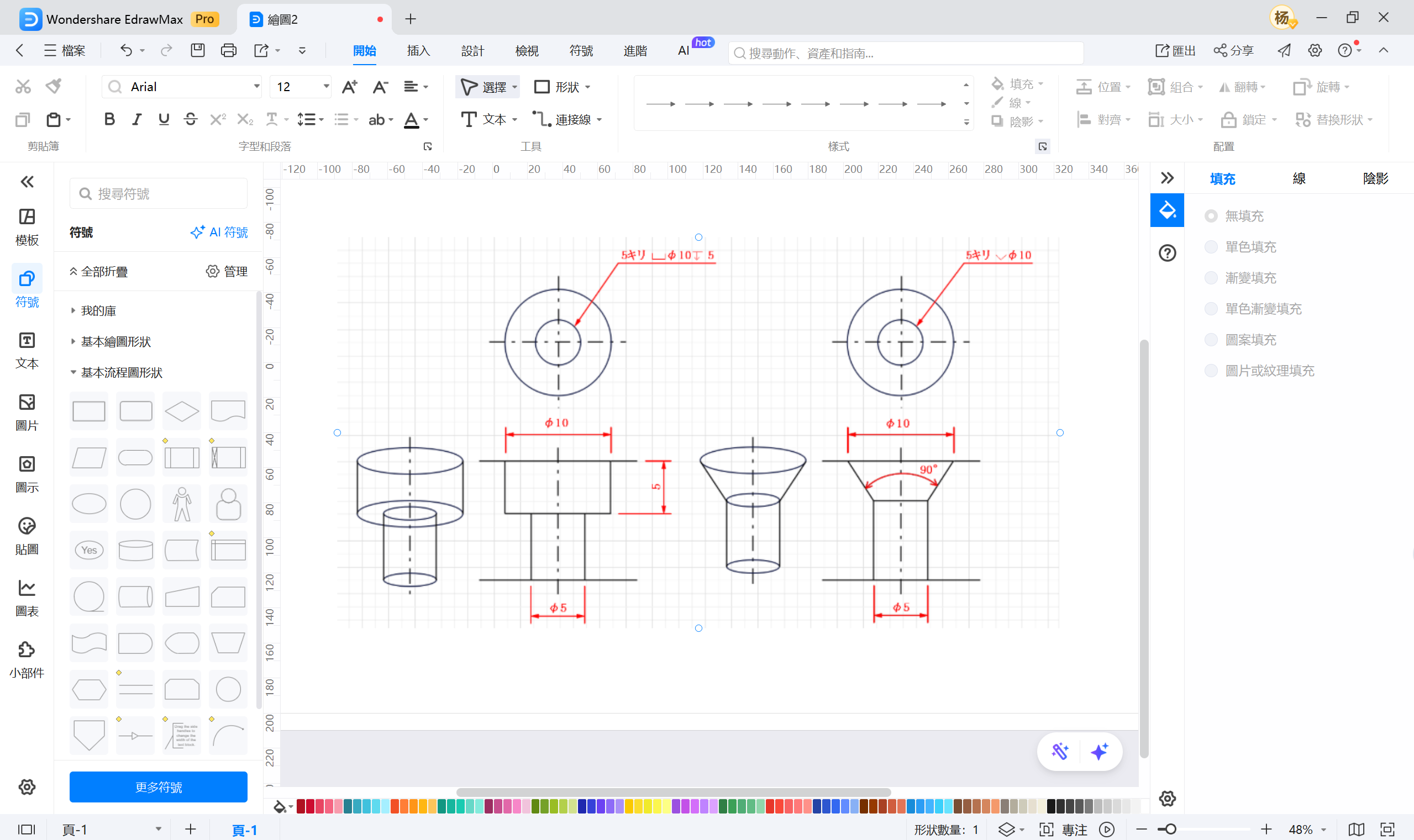

③標註尺寸
在沉頭孔加工圖面中，清楚標示尺寸非常重要。利用 EdrawMax 的尺寸工具來標註沉頭孔的直徑與深度。例如標註「5mm 埋頭孔 φ10」等資訊。埋頭孔的情況還需要標示「90°」等角度資訊。這樣可以避免加工時發生錯誤。

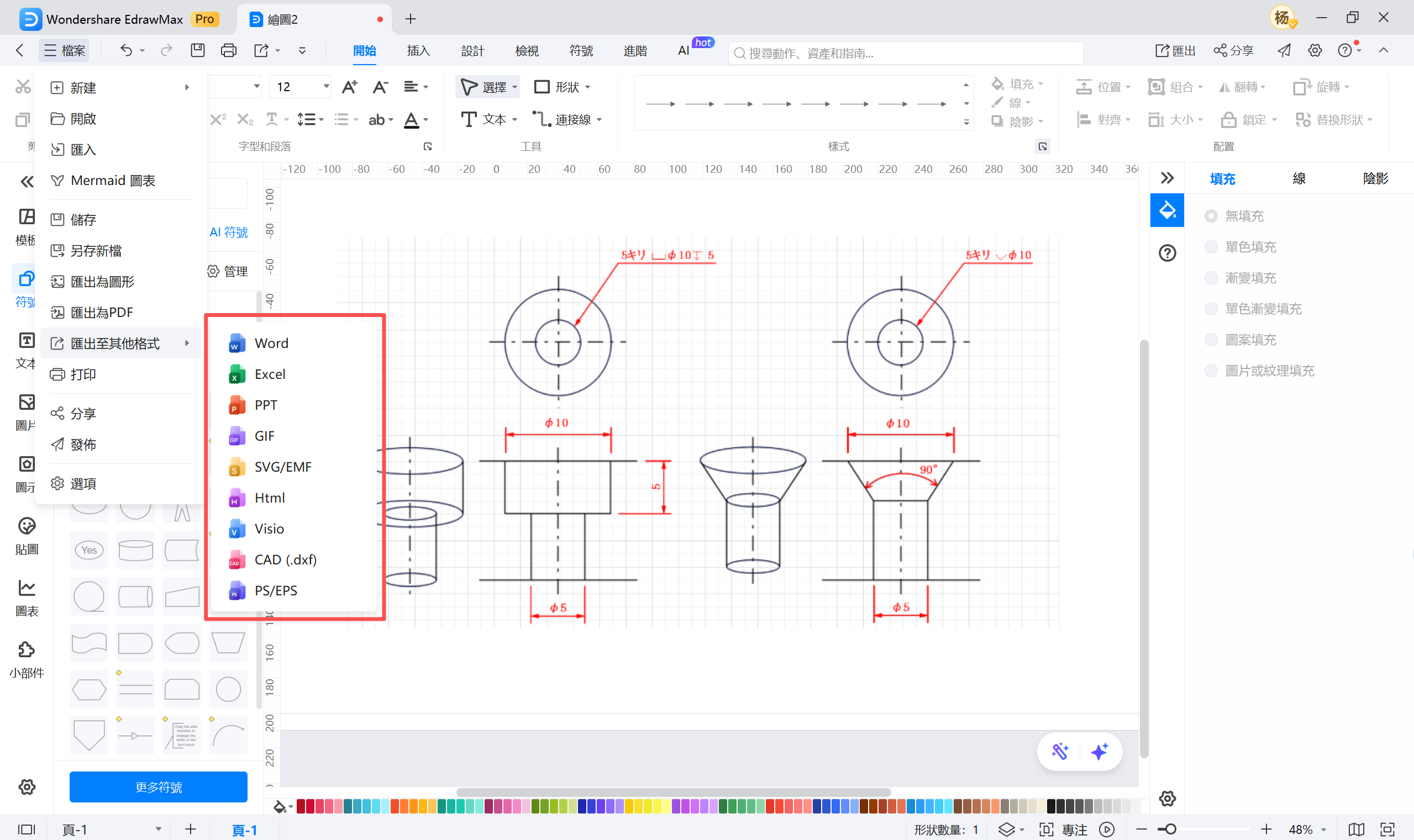

④完成與匯出
最後，將完成的圖面整理清楚。刪除多餘的輔助線，調整尺寸與符號使其更易於閱讀。完成後可將圖面匯出為 PDF 或 JPEG 格式。方便團隊共享或列印使用。
透過 EdrawMax，即使是初學者也能在短時間內繪製出專業品質的沉頭孔加工圖面。按照步驟耐心繪圖，就能產出符合實務需求的圖面。
4.常見問題
4.1 沉頭孔（埋頭孔）和鑽頭有什麼不同？
沉頭孔和鑽頭雖然都是孔加工的方式，但功能其實不太一樣。
鑽頭單純是用來在材料上鑽出一個穿透的孔，也就是讓螺絲或螺栓通過的孔本身。而沉頭孔則是把已經鑽好的孔入口處，用圓筒狀或圓錐狀的方式擴大，用來容納螺絲頭或螺栓頭的空間。
簡單來說，鑽頭是負責「開孔」，沉頭孔則是「修整孔口」的作業。
4.2 畫沉頭孔加工圖面時要注意什麼？
繪製沉頭孔加工圖面時，尺寸的清楚標示和精確度特別重要。
要標註直徑、深度，如果是皿形沉頭孔的話還要標示角度。另外，在鈑金圖面的情況下，需要根據材料厚度來指定沉頭孔的深度。尤其在薄板材料上，如果沉頭孔挖得太深，可能會導致強度不足，這點要特別留意。
在圖面上清楚標示指示，才能避免現場加工時發生問題。
總結
本篇文章說明了沉頭孔的基本概念、圖面怎麼看、怎麼畫。沉頭孔是用來容納螺絲或螺栓頭的重要加工方式，在機械加工和鈑金加工的領域應用很廣。
正確理解沉頭孔加工圖面並且畫得當，能夠提升產品品質和安全性。尤其是尺寸和角度標示清楚的話，可以有效防止加工時出錯。
另外，使用像 EdrawMax 這樣的繪圖軟體，即使是新手也能在短時間內畫出精確的圖面。建議把學到的知識運用到實際工作中，提升工作效率。
