這篇文章將詳細解說電路圖符號與元件，帶你學會電路圖怎麼看，並掌握實用的電氣圖面解讀技巧。
看完這篇，即使是新手也能輕鬆看懂電路圖，理解複雜的電氣配置。

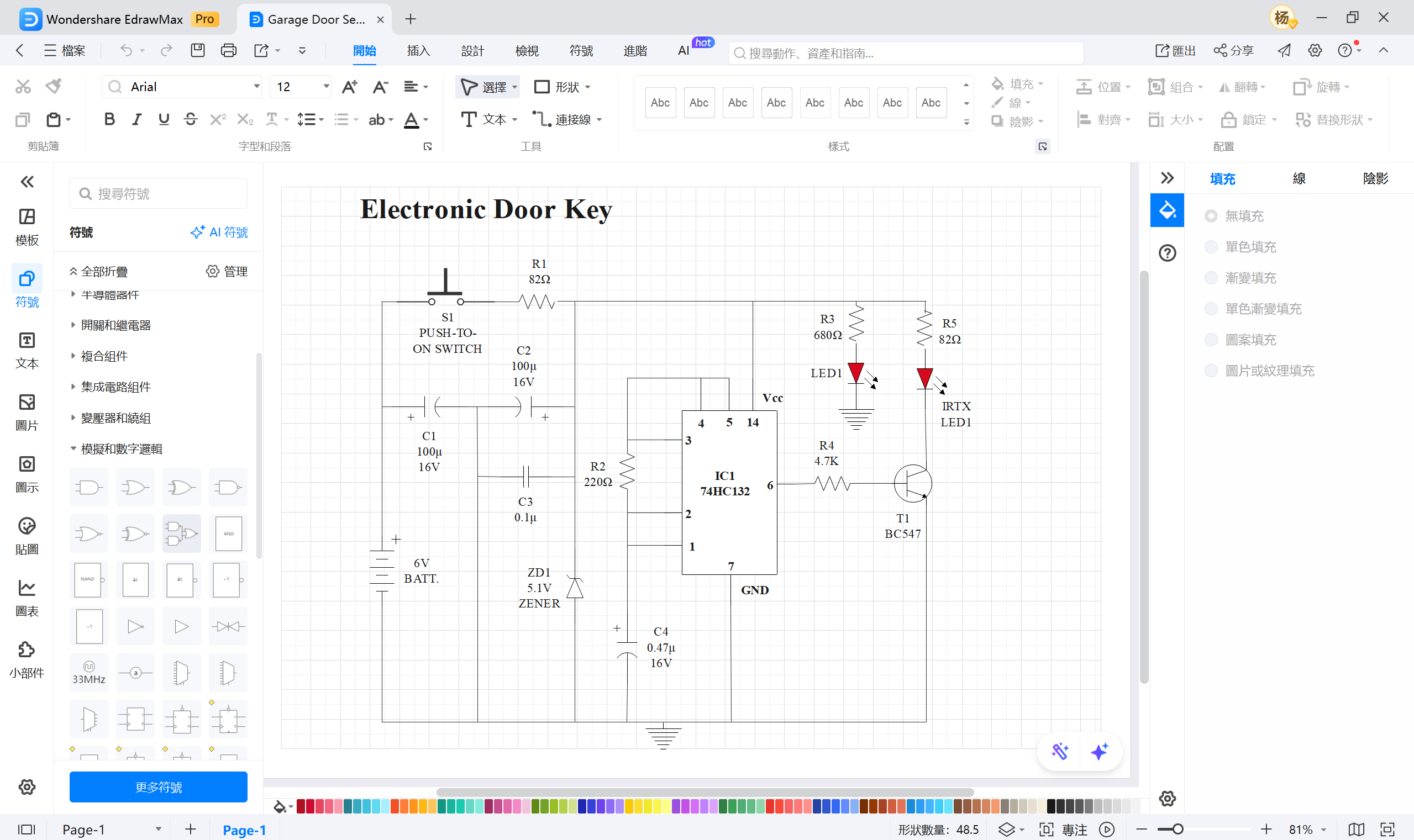

點擊下方按鈕下載繪圖軟體 EdrawMax，馬上查看完整的電路圖符號庫，輕鬆學會電氣圖面解讀。
Part 1: 電路圖怎麼看
1.1 認識標準電氣符號
電路符號是電氣圖面的基本零件。
電氣圖面解讀看似複雜，但其實電路圖主要由電池、電源、開關、電阻器、電容器等各種基本電氣符號組成。只要掌握這些符號的意義與用法，你就能看懂電路圖。電路圖繪製工具「EdrawMax」內建了多種標準符號，推薦你免費試用。
首先，我們來了解電氣電路符號的意義與使用方式。
①電源
電源是電路的電力來源，負責提供電流與電壓。在電氣圖面解讀中，電源會以電池或電源開關等符號來表示。
②燈泡
燈泡以帶交叉線的橢圓形表示，類似燈泡的形狀。不同類型的燈泡，會用不同的符號來呈現。
③開關
開關用於控制電路的通斷。使用不同的開關，可以顯示不同的電路路徑，執行不同的功能。
④接地電極
接地電極指的是部分埋入地下的金屬板、水管或其他導電體，主要作用是為電流提供一條通往地面的可靠路徑。在電路圖中，通常以一個指向下方的三角形，或一組長度遞減的平行線來表示。辨識這個符號，是看懂電氣圖面的基本功夫。
⑤電線
電線用於連接各個裝置，在圖面上以直線表示。同一條線上的所有點都是相連的。兩條線交叉時，不一定代表有連接。為了區分，未連接的交叉點會畫一個小圓弧跨越；若是有連接，則會在交會處畫上一個實心黑點。看懂這些細節，你對電路圖怎麼看就會更有概念。
⑥電阻器
電阻器會根據其電阻值，在電路中產生特定的電阻，用以控制電流或電壓訊號。它的符號是一個鋸齒狀的折線。順帶一提，電阻在串聯與並聯電路中的計算方式也不同，這點在電氣圖面解讀時要特別注意。
⑦電容器
電容器是一種被動元件，能透過其電容值來儲存或釋放電荷，常用於濾除或調整快速變化的訊號。它的符號是兩條平行的短線。在現代電路中，主要用途是將快速變動的雜訊從目標訊號中分離出來，並導引至接地端。搞懂這個元件，對你掌握電路圖怎麼看會很有幫助。
⑧保險絲
保險絲是一種保護性電子元件。當電路因過載或短路而產生異常大電流時，它會熔斷以切斷電流，從而保護後端電路與設備。為了防止電子設備受損，保險絲被廣泛應用於各種電氣系統中。這是電氣圖面解讀中，關於安全防護的關鍵符號。
⑨ 溫度調節器
溫度調節器是一種會因溫度變化而觸發的熱開關。
EdrawMax 內建多種繪製電路圖所需的基本電路符號，並提供免費試用，歡迎立即體驗！
1.2 學習電氣圖面解讀
電流方向與電子流動方向相反。電子會從負極流向正極。繪製圖面時有一個重要通則：電流或信號的流向，通常會設定為由左向右流動。若圖中有電池或電源，通常會畫在圖面的右側。掌握這些基本繪圖規則，並遵循從左到右、從上到下的順序來解讀電路圖，就能讓 電路圖怎麼看 變得更加容易。
1.3 辨識極性
電路板上的某些元件具有極性，也就是一側為正極，另一側為負極。安裝時必須辨識極性，並以正確方向連接。通常可以從元件金屬引腳的長度來判斷。一般原則是「較長的引腳代表正極（+）」。
電阻器沒有極性，所以沒有方向性問題。
直流電則具有極性。直流電源有「正（+）」與「負（-）」之分。使用時若未以正確極性安裝，將無法正常運作。
交流電路由交流電壓驅動，電流會以固定週期反覆變換方向，因此沒有固定的極性。
1.4 理解名稱與數值
數值能精確定義元件規格。例如電阻器、電容器、電感器等元件，其數值分別代表歐姆、法拉或亨利。這些數值是電氣圖面解讀中最關鍵的特性。記住元件數值，能讓你更深入理解其功能與運作原理。
元件名稱通常由一至兩個字母與數字組成，代表元件類型。例如，R代表電阻器，C代表電容器，IC代表積體電路。在進行電氣圖面解讀時，電路中每個元件的名稱不得重複。若電路含有多個電阻器，會標示為R1、R2、R3等。元件名稱有助於你在閱讀電路圖時快速定位。這些縮寫是全球通用的。以下介紹在電路圖怎麼看時，最常出現的高頻率縮寫。
若想繪製清晰易讀的電氣圖面，推薦使用 EdrawMax。它提供免費試用，歡迎立即體驗！
Part 2: 電氣電路圖範例
使用電氣電路圖繪製軟體 EdrawMax，內建多種電氣電路圖範例。這裡提供基本電氣電路圖、半導體電子電路圖、三路電路圖、電氣配線圖、電路控制圖等範例，你可以免費下載任一範例，並運用前面學到的電路圖怎麼看技巧，實際練習電氣圖面解讀。
看完以上介紹，你覺得如何呢？學會電路圖怎麼看的第一步，就是理解電源、開關、電線、電阻器等符號的意義與特性。
基本上，電氣圖面解讀的關鍵，就在於電源、電線與電阻器的配置。即便理論上可以模擬上千次，還是建議你親自動手練習，才能真正掌握。
EdrawMax 內建豐富的電路圖範本，包含基本電路圖、理論電路圖等。想練習電路圖怎麼看，或是進行電氣圖面解讀，EdrawMax 提供免費試用，歡迎你立即體驗！
