在製造現場與設計工作中，圖面是不可或缺的一環。
其中，「三視圖」作為一種能精準傳達物體形狀的基本表現方式，被廣泛應用。理解並正確繪製三視圖，是設計師與工程師必備的重要技能。然而，對於初學者來說，常會感到困惑，不知該從何下手。
本文將介紹三視圖的基礎知識與繪製方法，以淺顯易懂的方式說明。
1. 什麼是三視圖？
三視圖，是指為了精確表現物體，從「正面圖」、「平面圖」、「側面圖」這三個視角所繪製的圖面。它能將立體形狀轉化為2D平面，從而準確傳達形狀與尺寸。
三視圖的構成要素
・正面圖：從物體正前方視角繪製的圖面
・平面圖：從物體正上方俯視繪製的圖面
・側面圖：從物體側面視角繪製的圖面
三視圖廣泛應用於建築、機械設計、工業製品製作圖等眾多領域。其優點在於易於傳達精確的形狀與尺寸。另一方面，其缺點則是僅憑三視圖有時難以掌握立體形象。
例如，一個立方體的三視圖，雖然每個視角都提供不同資訊，但所有圖面都以統一的尺寸來表示。這使得立體形狀更容易被視覺化理解。
理解三視圖，不僅能培養閱讀設計圖的能力，更是為了精確製作與組裝所不可或缺的。因此，扎實學習基本規則並正確繪製，至關重要。
2. 三視圖的讀圖要點
要正確理解三視圖，關鍵在於掌握各圖面之間的關聯性與各自扮演的角色。三視圖是將物體形狀精準呈現在平面上的方法，透過掌握各視角的位置關係，就能在腦海中建構出立體形狀。
三視圖的基本配置
三視圖通常會以下列方式配置：
・以正面圖為基準，上方配置平面圖，右方配置側面圖。
・各圖面必須具有共同的尺寸基準，並精確地配置在對應的位置上。
・需考量投影法，並以不同線型區分可見與不可見的部分。（實線與虛線的區別）
三視圖的讀圖重點
1. 以正面圖為基準，對照其他圖面
正面圖通常選自最能代表物體形狀的那一面。因此，在理解它與其他圖面的關聯時，以正面圖為思考基準會更容易掌握。
2. 確認對應的線條與形狀
在三視圖中，每個視角所見的線條都不同。位於相同位置的構件，在各圖面中會具有相同的高度或寬度，因此透過比對對應的線條，就能正確掌握物體形狀。
3. 留意以虛線表示的隱藏部分
位於物體後方、從當前視角看不見的部分，會以虛線表示。若忽略了這些虛線，可能會誤解設計意圖，需要特別注意。
4. 整合三視圖，在腦中構建立體形狀
透過比對各圖面，在腦海中將立體形狀組合起來，就能掌握其三維空間的樣貌。
掌握三視圖的讀圖方法，能有效提升識圖能力，進而實現更精準的繪製與設計。尤其在機械設計與建築領域，理解三視圖是基礎中的基礎，務必扎實學習。透過持續的三視圖練習，能有效提升空間概念與識圖能力。
3. 三視圖的繪製方法
要正確繪製三視圖，必須理解基本規則，並掌握精確的尺寸與線條用法。以下介紹繪製三視圖時的注意事項與具體步驟。
3.1 繪製三視圖的注意事項
繪製三視圖時，需注意以下幾點：
・保持各圖面間正確的尺寸關係
所有圖面必須基於共同的尺寸基準，並正確配置。
・選擇合適的投影法（第一角法 / 第三角法）
第一角法中，平面圖配置在正面圖下方，側面圖配置在左方。第三角法則將平面圖配置在正面圖上方，側面圖配置在右方。
・隱藏部分用虛線標示
物體後方看不見的部分，用虛線繪製，以提升圖面辨識度。
・統一線條種類與粗細
正確區分實線、虛線與中心線，繪製出清晰易讀的圖面。

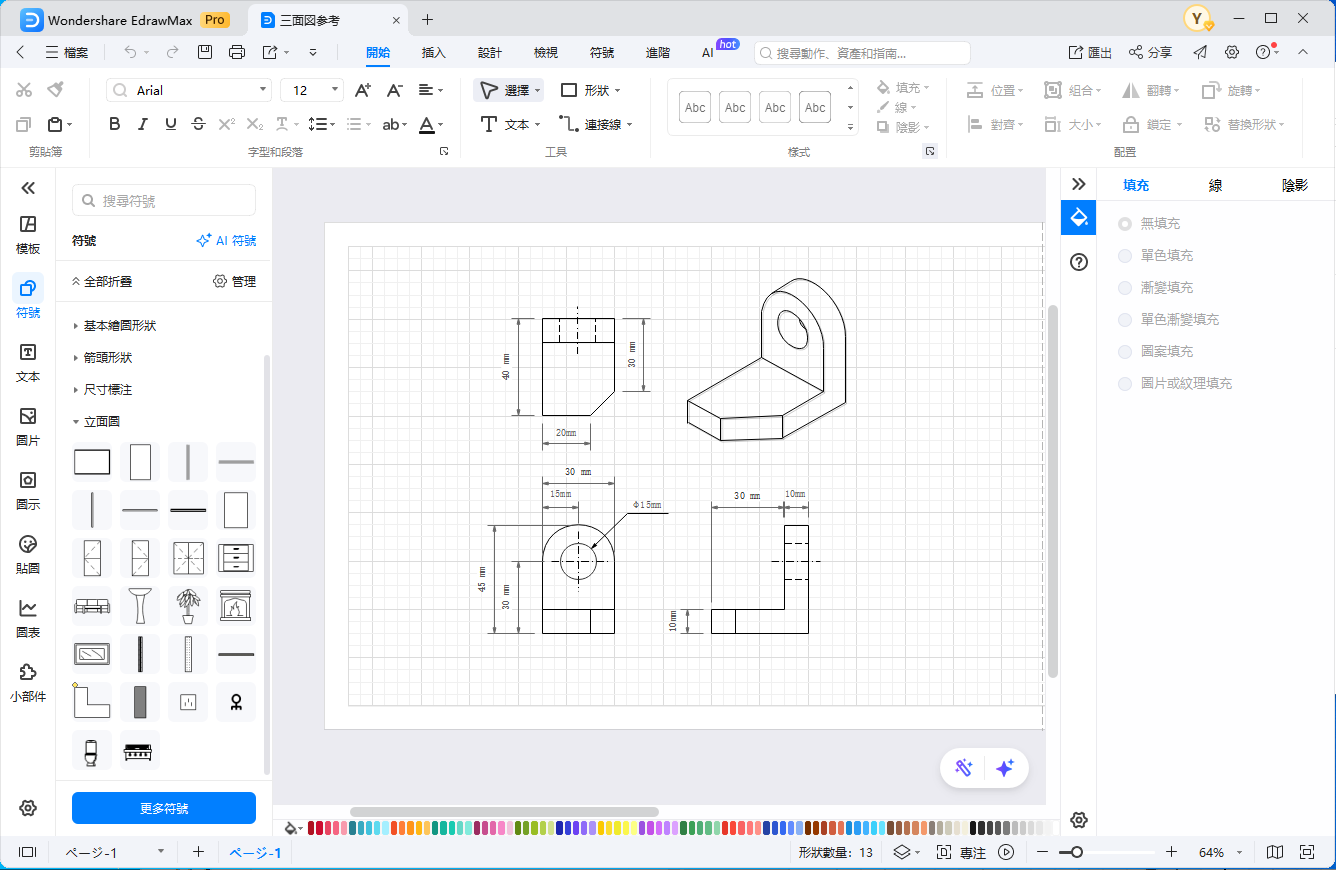

3.2 三視圖繪製步驟
步驟1：理解物體形狀
首先，掌握要繪製物體的形狀，並決定以哪個方向作為基準。將最能表現特徵的面設為正視圖。

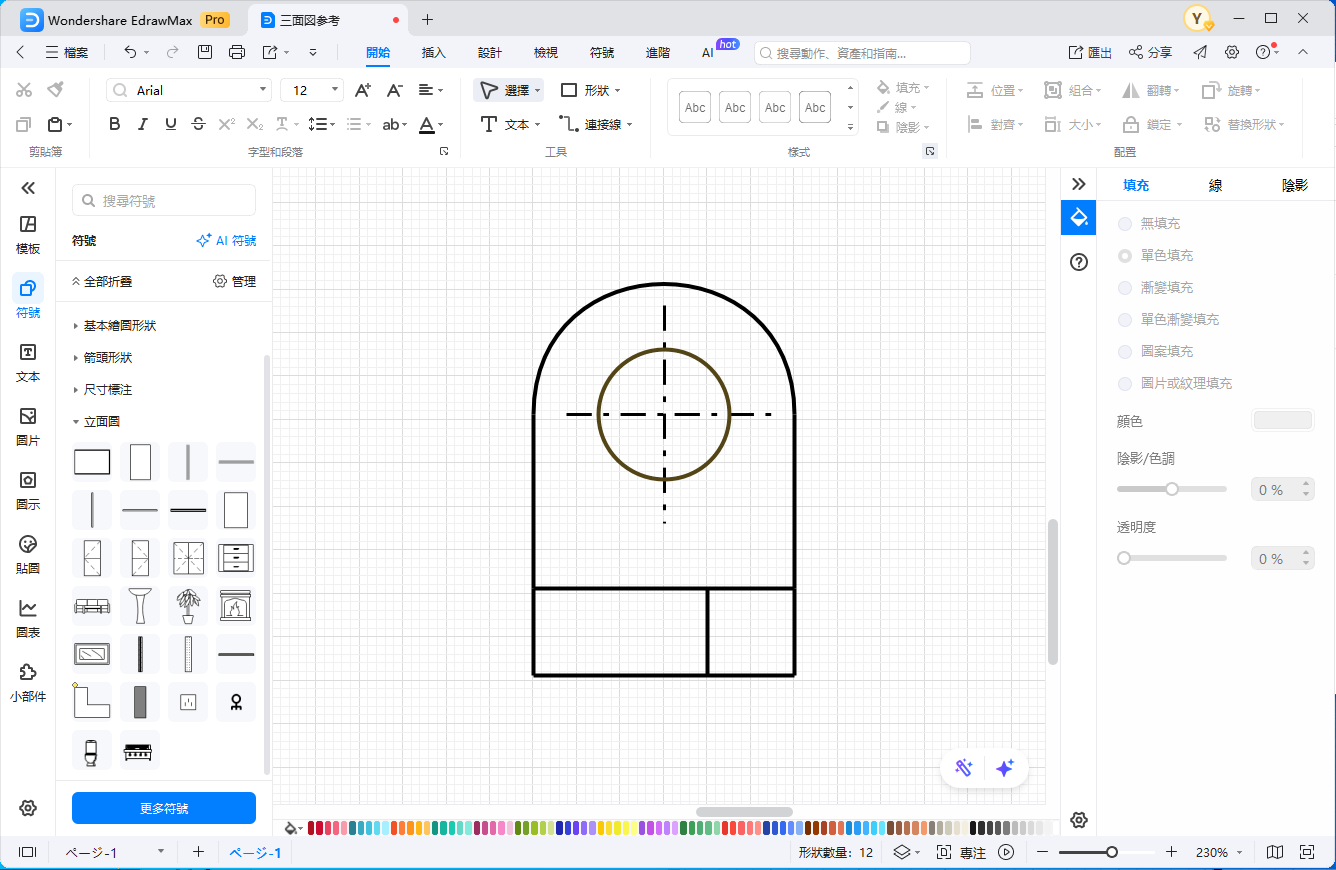

步驟2：繪製正視圖
繪製作為基準的正視圖，準確設定寬度與高度。同時標示細節形狀與尺寸。

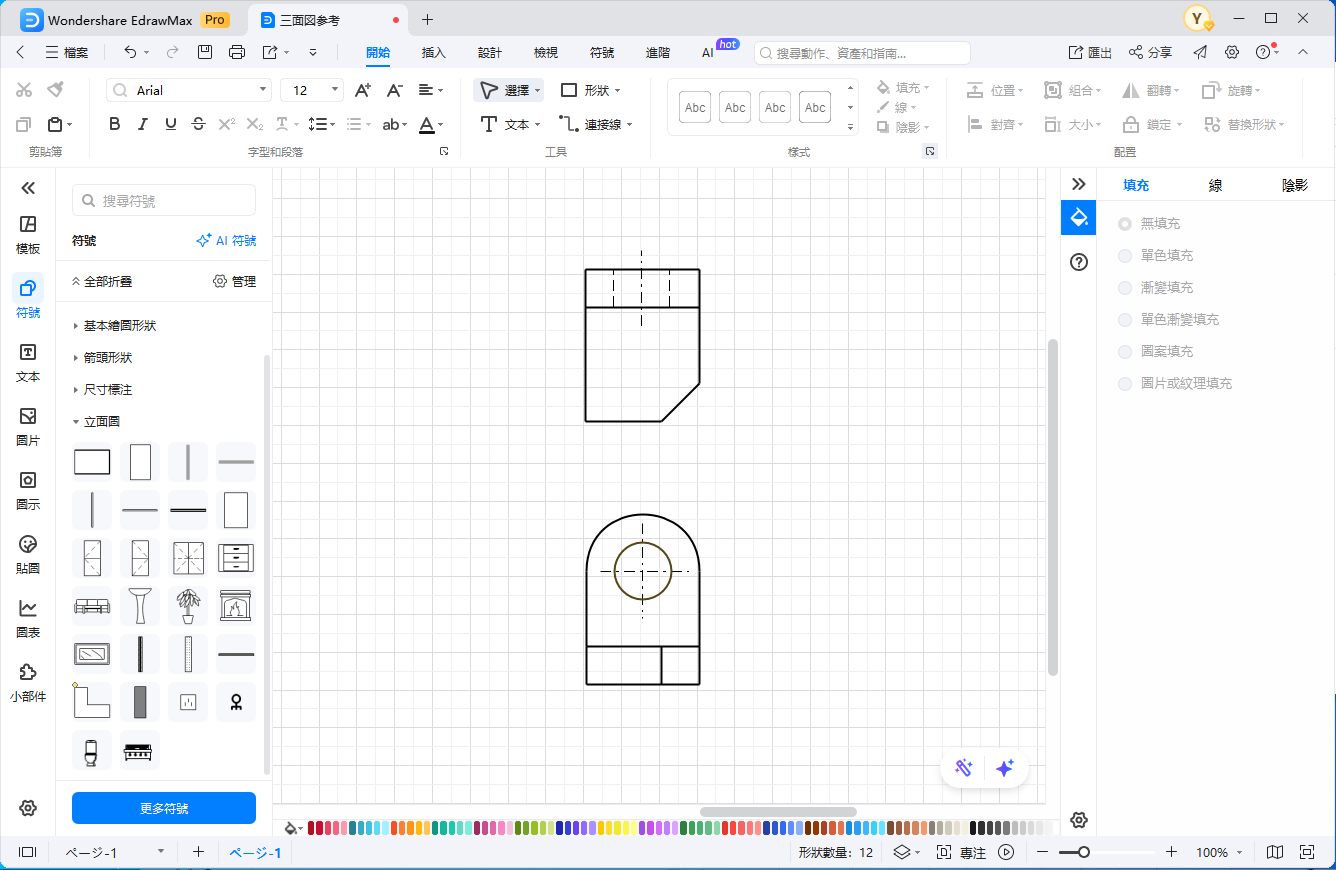

步驟3：繪製俯視圖
將俯視圖配置在正視圖上方，並反映物體的深度。對齊對應的線條，進行準確投影。

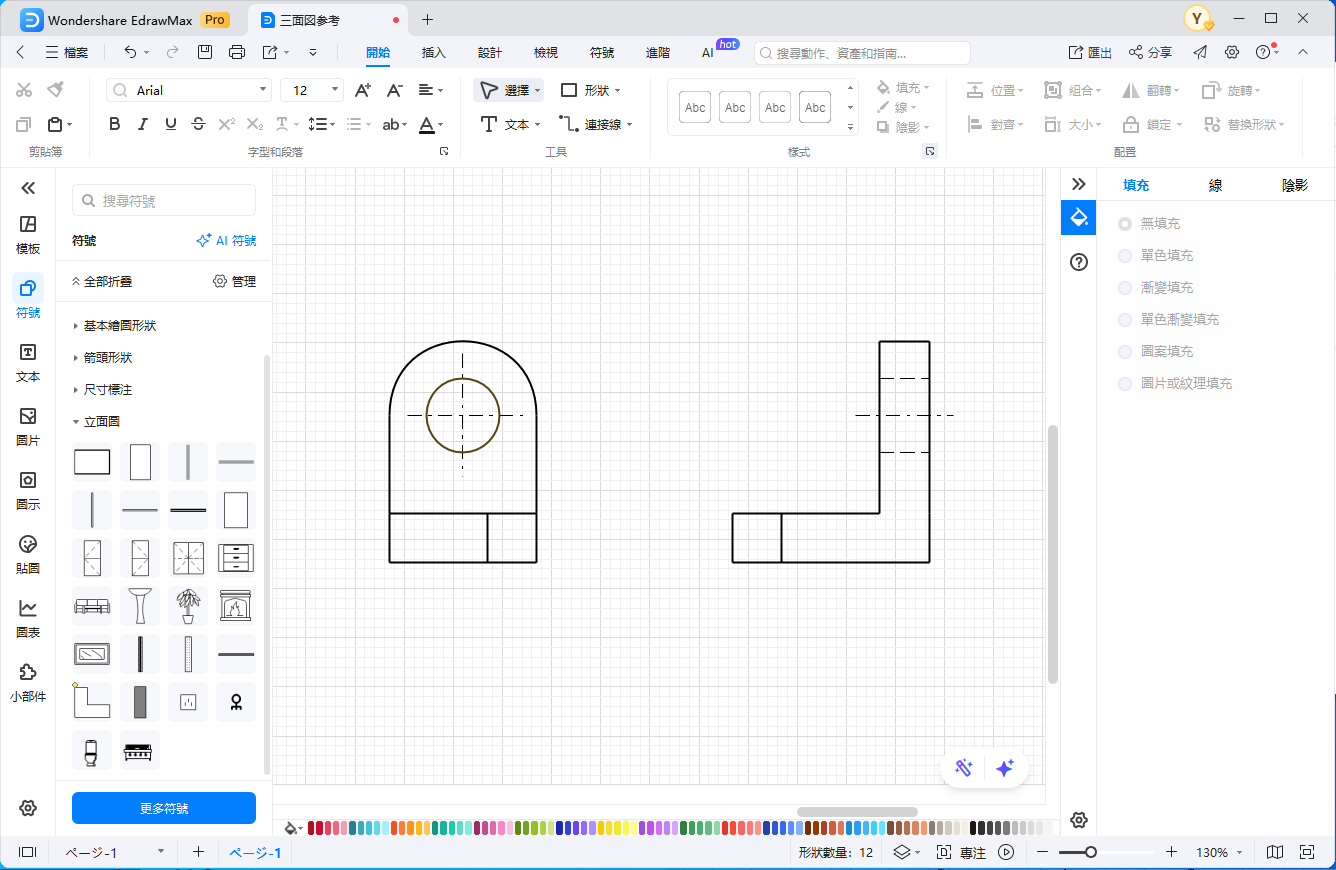

步驟4：繪製側視圖
將側視圖配置在正視圖的右側，在對齊寬度與高度的同時進行繪製。

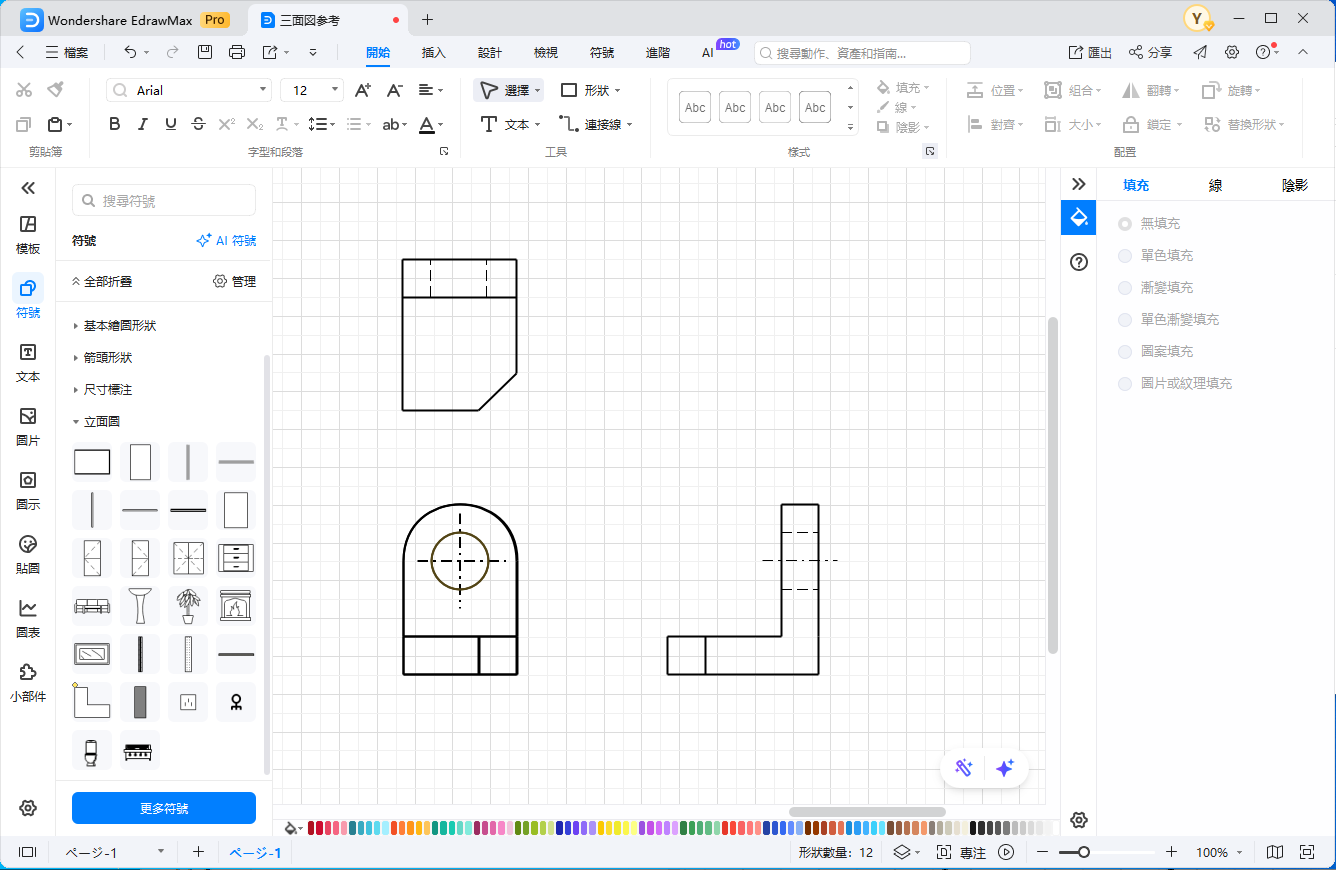

步驟5：處理隱藏部分
使用虛線表示看不見的部分，明確標示出哪些結構位於後方。

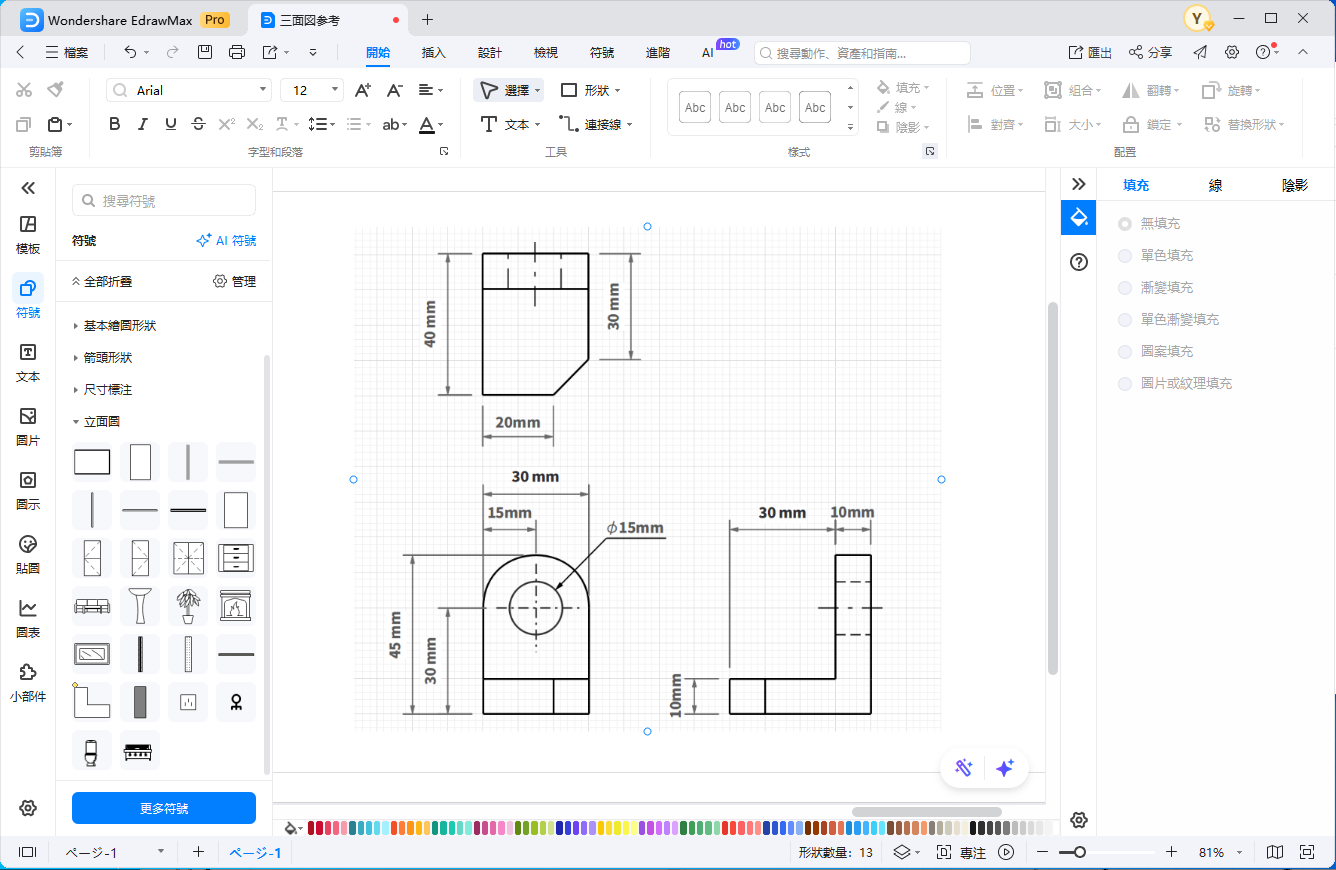

步驟6：最終確認與標註尺寸
確認各視圖之間的一致性，補上必要的尺寸標示後即告完成。
繪製三視圖時，務必注意各視圖的一致性和圖面清晰度。遵守基本規則，多加練習，就能畫出精準的圖面。透過反覆的三視圖練習，能有效掌握繪製技巧。
4. 繪製三視圖的好幫手：EdrawMax
繪製三視圖時，準確性與效率缺一不可。選擇一款設計師與工程師都能輕鬆上手的工具至關重要。EdrawMax作為一款從新手到專業人士都適用的繪圖軟體，正受到廣泛關注。
EdrawMax 的主要特色

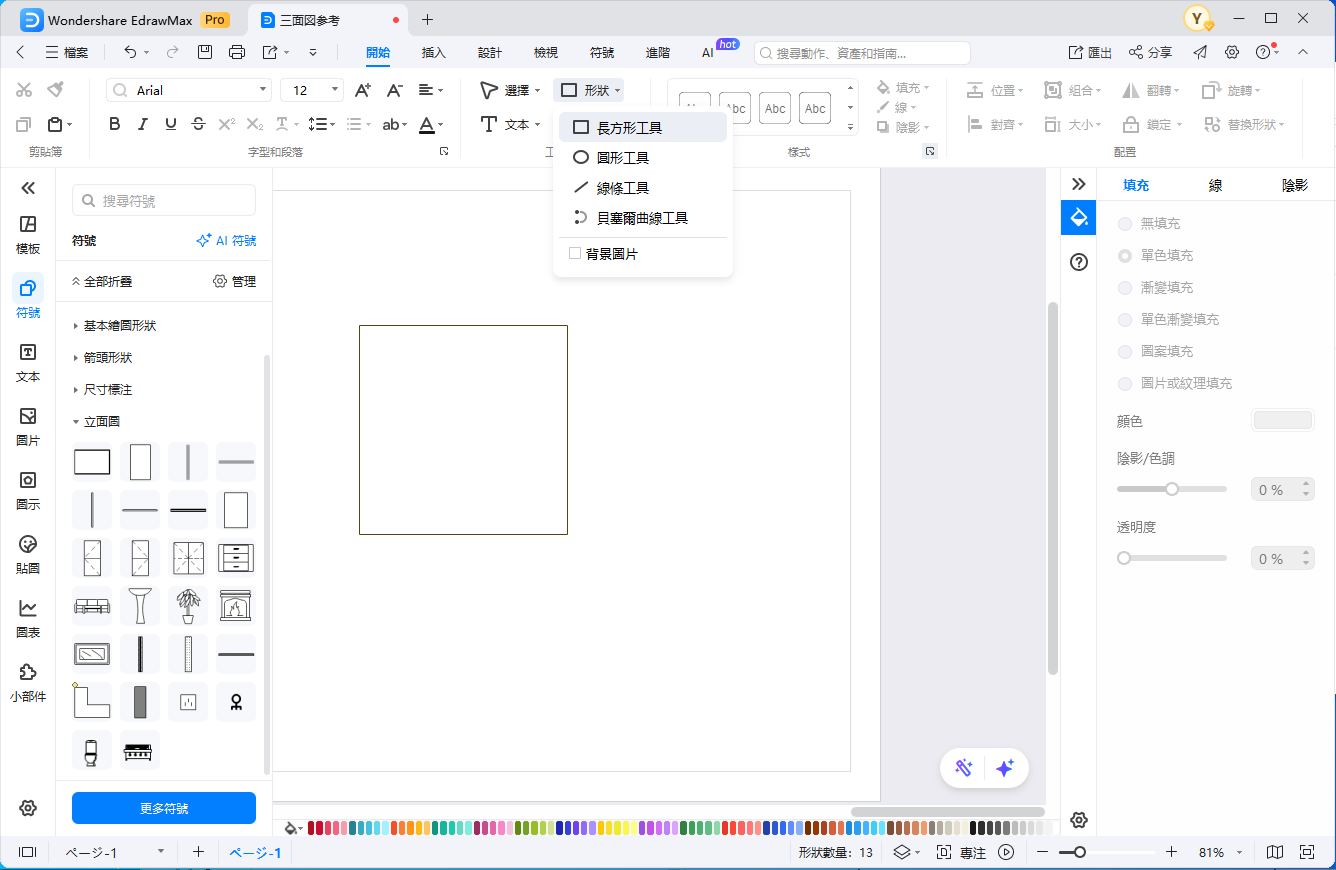

① 媲美 Visio 的繪圖體驗
EdrawMax 具備直覺的操作介面，其使用體驗與 Microsoft Visio 相比毫不遜色。透過簡單的拖放功能，就能輕鬆配置圖形與線條，讓三視圖的繪製流程更加順暢。

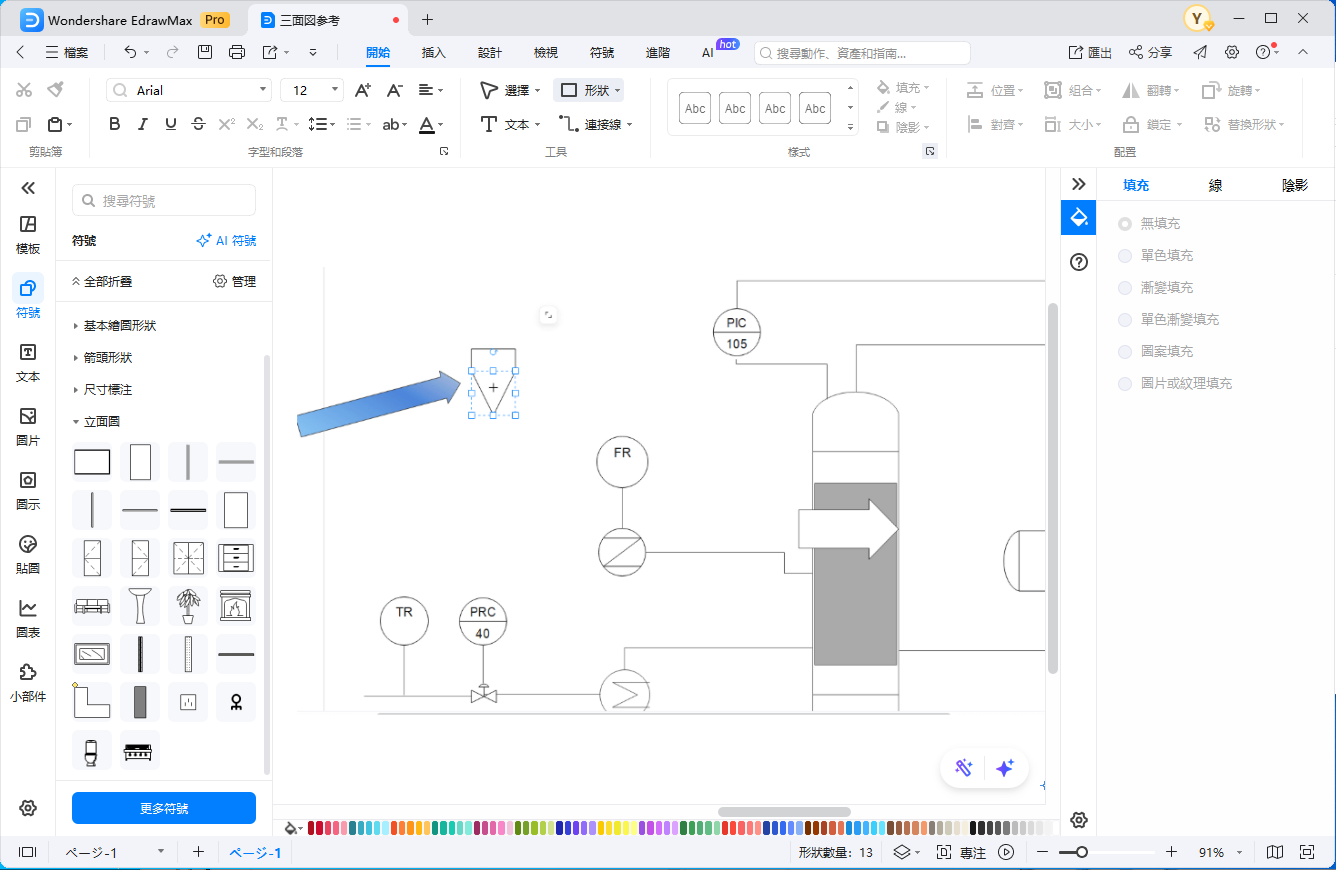

② 豐富的圖形與範本庫
EdrawMax 內建大量機械設計與建築設計專用範本。這讓你能省去從零開始繪製的麻煩，有效率地完成標準的三視圖，是進行三視圖練習的理想工具。

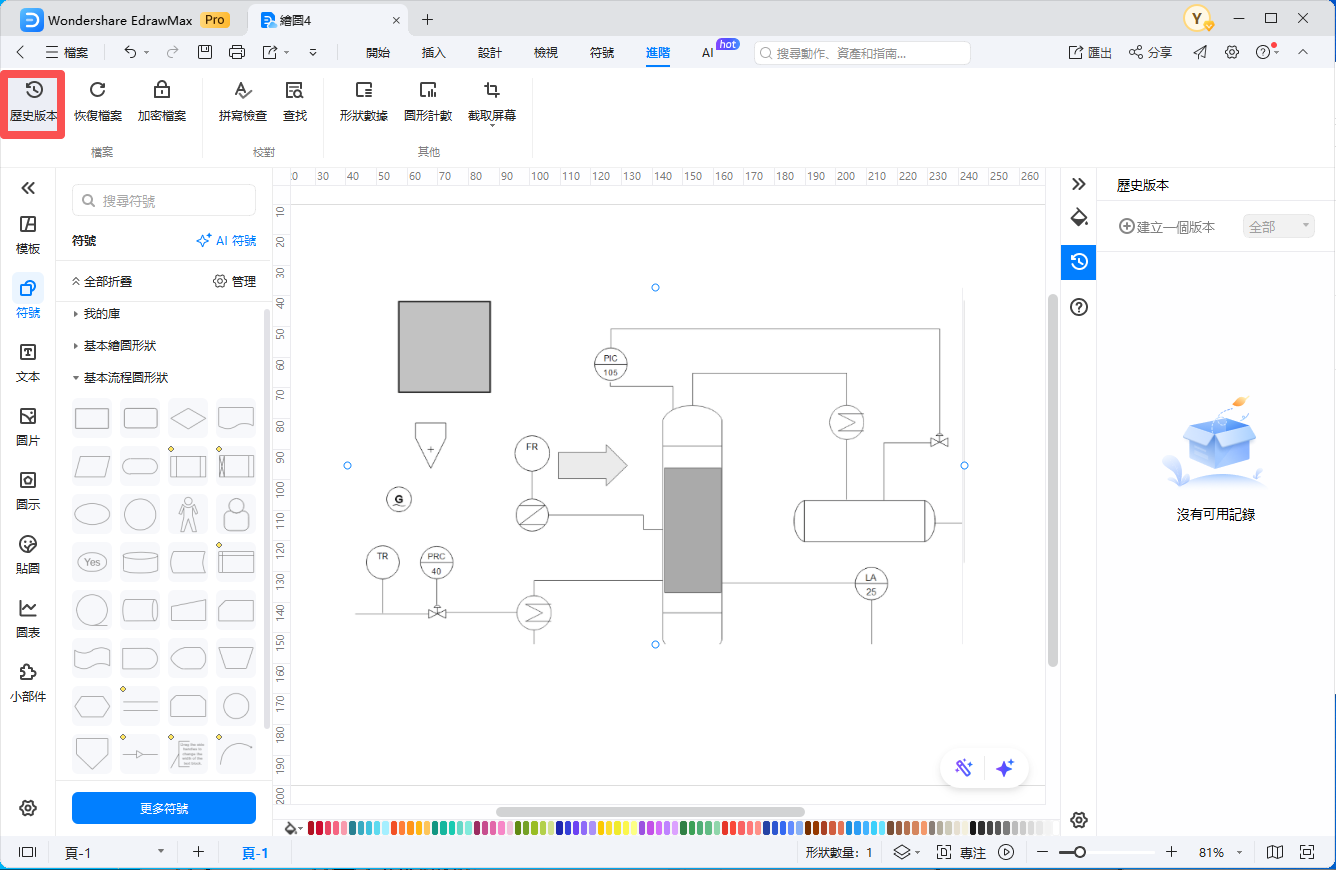

③ 便利的版本管理
在設計專案中，圖面的變更紀錄與版本管理非常重要。EdrawMax 能運用雲端功能管理圖面版本，讓你輕鬆存取舊版本或查看修改歷程。

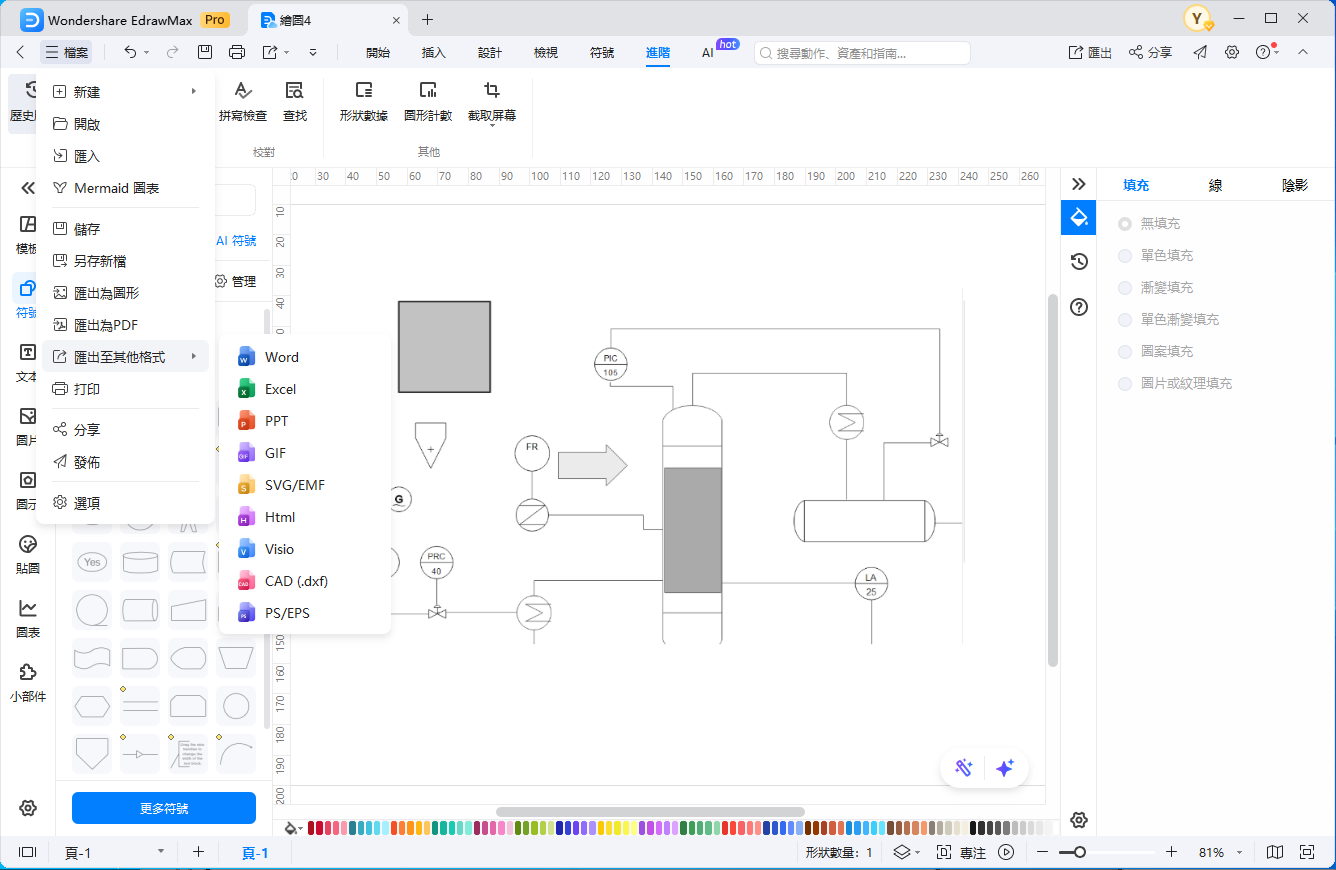

④ 多樣化的匯出功能與簡易分享
完成的三視圖可以匯出為 PDF、圖片檔（PNG、JPEG）等多種格式。此外，其線上分享功能也十分完善，讓團隊協作變得更加容易。
活用 EdrawMax，能讓三視圖的繪製過程更順暢，有效提升設計工作的效率。其直覺的介面對新手相當友善，因此也非常推薦給剛開始學習三視圖與進行三視圖練習的人使用。
5. 三視圖常見問題
以下是關於三視圖最常被問到的幾個問題，能幫助你更深入理解三視圖。
5.1 三視圖的配置位置？
三視圖的標準配置方式，會根據採用「第一角法」或「第三角法」而有所不同。
・第一角法：將平面圖置於正面圖下方，側面圖置於正面圖左側。
・第三角法：將平面圖置於正面圖上方，側面圖置於正面圖右側。
採用哪種投影法，通常取決於產業或地區的慣例。國際標準（ISO）主要採用第三角法。
5.2 有哪些工具可以自動產生三視圖？
手繪三視圖相當耗時，使用 CAD 軟體會有效率許多。
以下是幾款代表性的工具：
・AutoCAD：業界標準的 CAD 軟體，能繪製精確的三視圖。
・SolidWorks：可從 3D 模型自動產生三視圖。
・Fusion 360：雲端平台，整合 3D 建模與工程圖製作功能。
5.3 三視圖該用什麼比例？
三視圖的比例，取決於物件的實際大小與圖面用途。
以下是一些常見的縮尺範例：
・1:1（原尺寸）：用於小型零件或細部詳圖。
・1:2, 1:5：用於較大型的零件圖面。
・1:10, 1:50, 1:100：用於建築或大型機械圖面。
選擇合適的比例，對於準確傳達設計意圖至關重要。
5.4 準確繪製三視圖的技巧？
要畫出準確的三視圖，可以掌握以下幾個要點：
・遵守投影法規則
嚴格按照第一角法或第三角法配置視圖。
・統一尺寸標註
確保各視圖間的尺寸與位置關係一致。
・正確使用線型
適當運用實線（可見輪廓）、虛線（隱藏輪廓）與中心線。
・從簡單形狀開始練習
先練習繪製長方體、圓柱等基本形體的三視圖，打好基礎。
透過持續的理解與三視圖練習，你解讀與繪製設計圖的能力將會顯著提升。
總結
三視圖是設計與製造領域的必備技能，也是精準傳達物體形狀與尺寸的重要方法。本文詳細說明了三視圖的基本概念、解讀方式、繪製方法，以及實用的輔助工具。
準確繪製三視圖，能讓設計意圖的溝通更順暢，並減少製造過程中的錯誤。特別是掌握「投影法的選擇」、「尺寸的統一」與「線型的區分」等關鍵點，就能創作出更容易理解的圖面。
對於初學者，建議從簡單的形狀開始練習，再逐步挑戰更複雜的圖面。搭配合適的 CAD 軟體反覆練習，你的三視圖技能將會進步，設計與製圖工作也會變得更有效率。
若要深化對三視圖的理解與實作，活用像「EdrawMax」這類便利的工具也是一個好方法。軟體提供免費試用版，實際操作後你就能感受到它的易用性。希望本文能幫助你持續精進三視圖的相關技能。
