「倒角」是製造加工中，用來提升成品品質與安全性的重要工序之一。在設計圖面上經常可以看到這個標示，它不只是為了美觀，更重要的是能讓零件組裝更順利、增加耐用度。不過，關於倒角的目的和標示方法，真正了解的人可能不多。
這篇文章就要帶你認識倒角的基本概念、常見類型、符號怎麼看怎麼讀，以及相關的實用工具。
1.倒角是什麼？
倒角是指將零件或產品的尖角削成圓弧或斜面的加工方式。
進行倒角加工的主要原因，是為了消除尖角的銳利感，確保使用上的安全。同時也能讓零件之間更容易組裝，並提升耐用性與美觀度。
舉例來說，如果零件的角太尖銳，操作時或使用時可能會割傷手，組裝時也可能刮傷其他零件。另外，倒角後再進行噴漆或電鍍等表面處理也會更順暢。
由此可見，倒角不只是外觀好看，對於實用性和安全性的提升也扮演著關鍵角色。
2.倒角的種類
倒角有幾種不同的類型，各有各的特點和用途。
以下為大家介紹三種最常見的倒角方式：「C倒角」、「R倒角」和「細倒角」。
C倒角
C倒角是將角以45度斜切的方式削掉。在圖面上通常標示為「C0.5」或「C1.0」這樣的形式，這個數字代表削掉部分的寬度，廣泛應用於機械加工和建築領域。C倒角能夠去除尖銳的角，讓零件組裝更方便，也能降低手部或其他零件被刮傷的風險。
R倒角
R倒角則是把角磨成圓弧狀，圖面上會標示為「R2.0」或「R5.0」等，數字代表圓弧的半徑。這種倒角方式常用來提升產品的安全性和美觀度，特別是會直接與人體接觸的部位，或需要光滑外觀的產品特別適合採用。此外，R倒角還能分散應力，避免應力集中造成的裂縫，進而提升零件的耐用度。
細倒角
細倒角是進行非常微小的倒角加工，寬度通常只有「0.1–0.3mm」。這個處理主要是用來提升零件之間的組裝精度，常見於需要高精度加工的機械零件或電子零件。細倒角雖然小到幾乎看不出來，但在產品表面處理和組裝精度上卻扮演著相當重要的角色。
這三種倒角方式會根據不同的用途和目的來選擇採用，都是支撐產品性能與安全的重要關鍵。
3.倒角的符號與讀法
在圖面上標示倒角時，會使用專用的符號和標註方式。準確解讀這些符號，對設計人員和加工端來說非常重要，才能確保產品的設計意圖被正確傳達。
C倒角的符號與讀法
C倒角的標示方式，通常是「C」加上數值。
如果標示為「C3」，代表要削去的寬度為3mm。這個符號用來指定角落的倒角加工。
R倒角的符號與讀法
R倒角的標示方式，是「R」加上半徑數值。
標示為「R3」的話，表示該處會以半徑3mm的曲面收尾。這種倒角常用於要求外觀平滑的產品。
另外在加工現場，R倒角也可能被稱為「R加工」或「圓角加工」。
其他符號

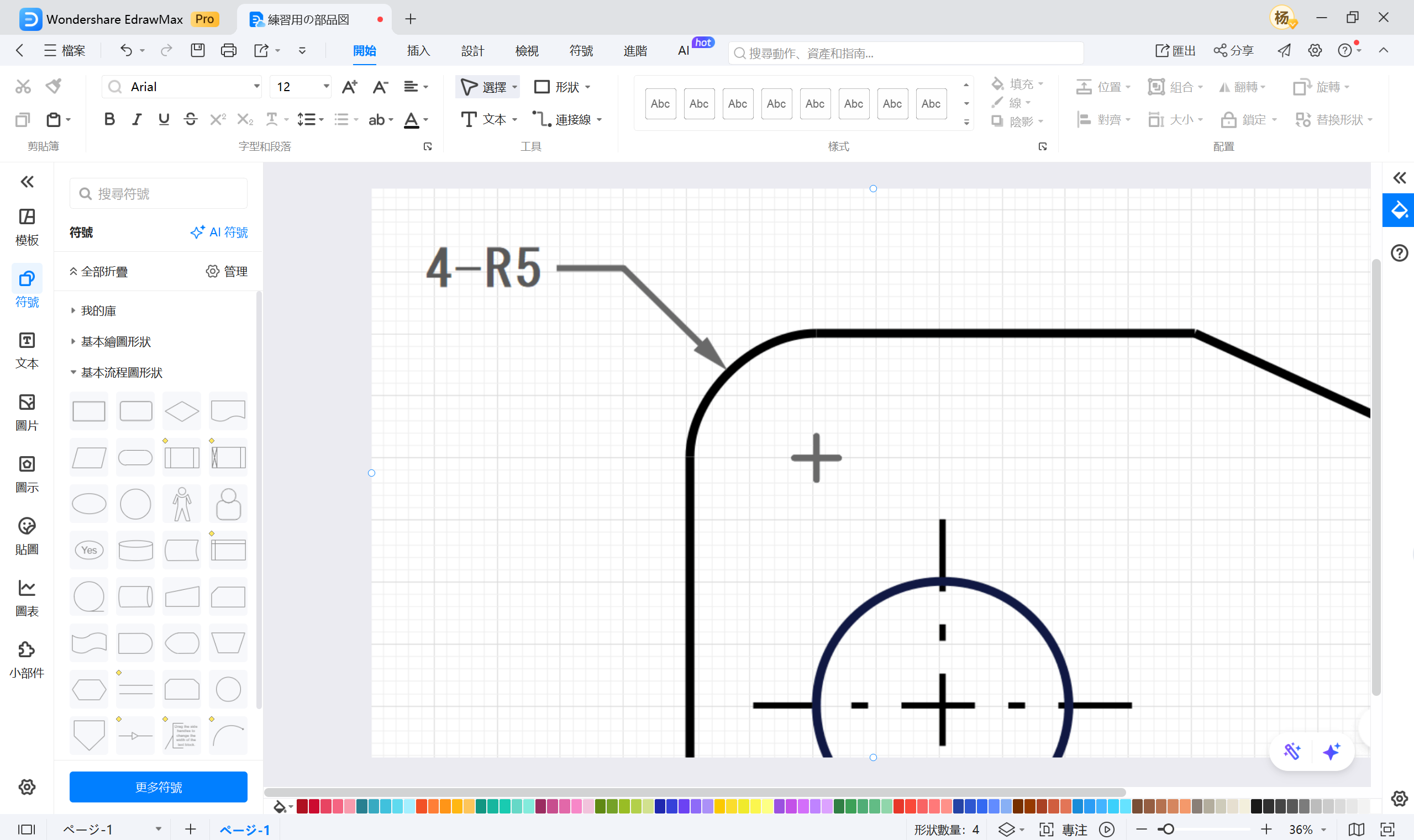

針對特定的倒角位置，有時會用「-」符號來標示多處需要加工的位置。舉例來說，「4-R5」表示四個角落都要進行5mm的R倒角。
正確理解並使用倒角符號，才能精準傳達設計意圖，也是避免製造過程中發生問題的關鍵。
4.倒角的標示方法
倒角在圖面上會以特定方式標示，確保設計人員的想法能精確傳達。這樣可以避免加工時產生誤解，進而確保產品品質。
以下詳細說明倒角的標示方法。
以尺寸標示
倒角的尺寸一般用數值來標示。
C倒角標示為「C0.5」時，代表角落要削去的寬度為0.5mm。同樣地，R倒角標示為「R3」，則表示半徑3mm的曲面。這些尺寸是根據產品的設計需求和使用目的來設定的。
多處倒角的標示
當有多處需要標示相同倒角時，會在符號前加上「數值-」。
例如標示「4-R0.5」，就表示4個角落都需要進行0.5mm的R倒角。這種標示方式能節省圖面空間，同時有效傳達加工資訊。
補充資訊的標示
若有特殊的加工條件或表面處理要求，可以在圖面的註釋或備註欄中補充說明。例如標示「無毛刺加工」或「0.1mm公差範圍內」等具體指示。這樣能更精確地傳達加工精度和成品品質的要求。
圖面配置
倒角的標示主要透過圖面上的尺寸線和箭頭來呈現。
特別是要清楚標示哪個面或角落需要加工，箭頭尖端和尺寸線的配置就很重要。這樣才能讓製造人員準確解讀設計意圖。
正確運用這些倒角標示方式，能有效傳達設計意圖，進而提升產品品質與製造效率。

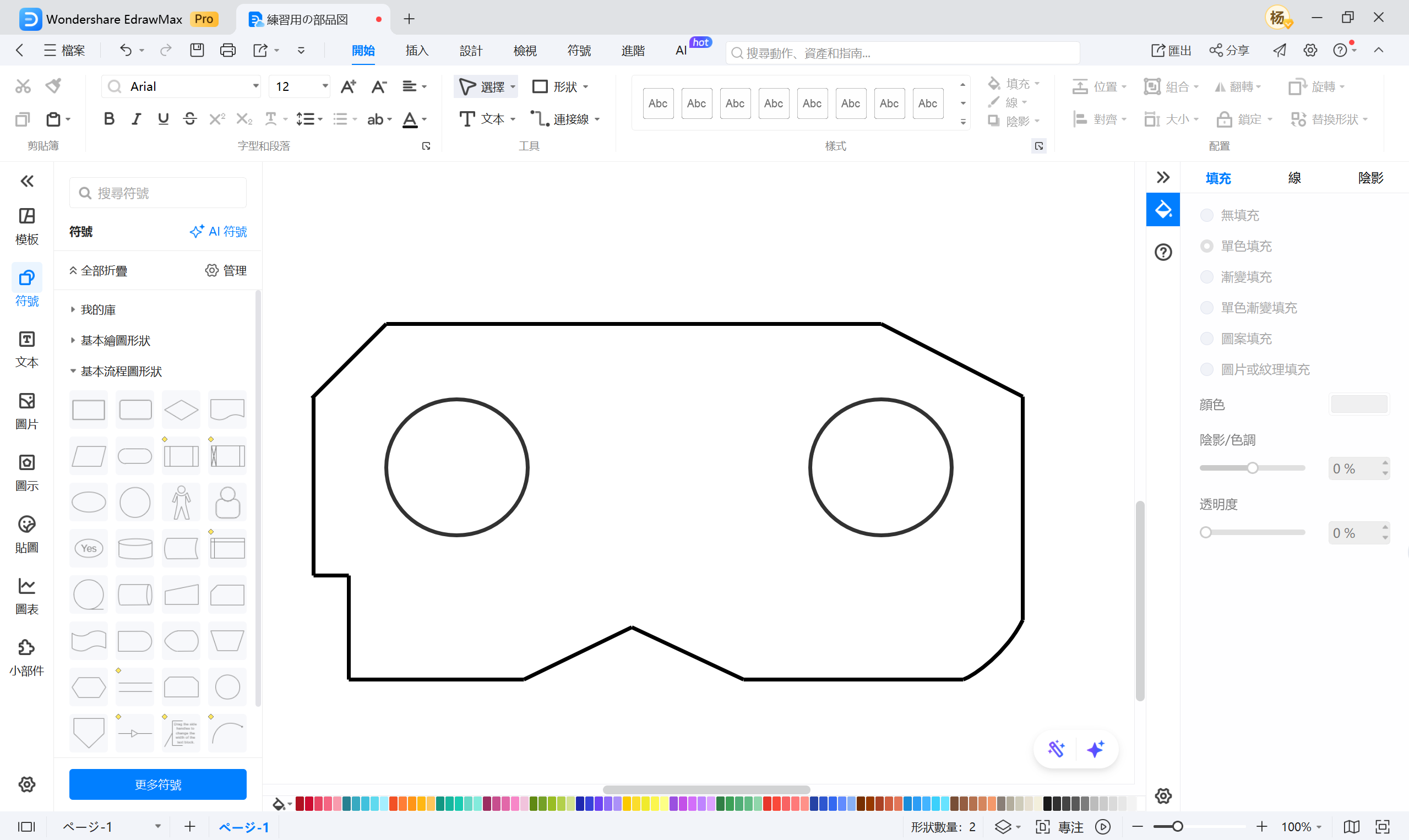

確認倒角的標示方式後，一起來練習看看吧！這裡準備了一張零件圖，正確的倒角應該怎麼標示呢？
5. EdrawMax 圖面製作幫手
製作包含倒角的圖面時，精準度和效率是兩大關鍵。對設計師和工程師來說，選擇好用的工具格外重要。EdrawMax 這套工具在圖面製作上表現相當亮眼，提供了不少實用功能。
接下來就來看看 EdrawMax 能如何幫你完成倒角圖面。

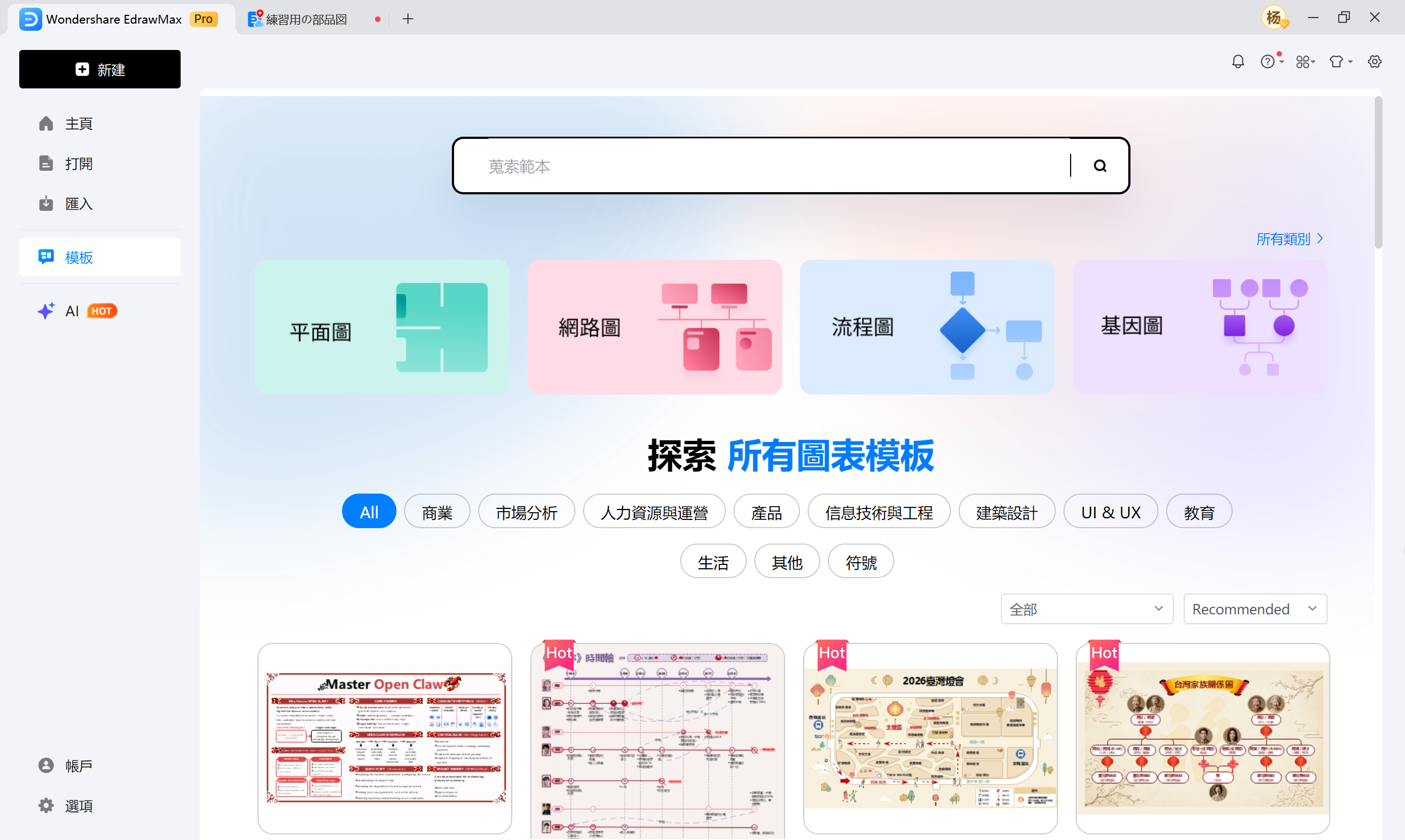

①豐富的範本和素材
EdrawMax 提供了涵蓋多種產業和用途的豐富範本與素材。針對倒角設計圖和加工圖，合適的範本隨手可得，能幫你省下不少時間。而且它支援拖曳操作，新增零件或符號都很直覺，就算第一次使用也能快速上手。
②圖面的版本管理、共用和列印
設計專案中，管理圖面的修改歷程和版本非常重要。EdrawMax 的雲端功能可以幫你做好版本管理，還能即時與團隊成員共享圖面，讓協作更順暢。另外，它的高品質列印功能，讓你輕鬆產出工廠現場所需的紙本圖面。
③成本效益
EdrawMax 以實惠的價格提供齊全的圖面製作功能。與其他昂貴的 CAD 軟體相比，它的初期成本比較低，後續的維護費用也不高。這對想要控制預算、但又不想犧牲圖面品質的人來說，是個很理想的選擇。
6. 倒角常見問題
以下是關於倒角最常被問到的問題整理。透過這些資訊，你可以更清楚倒角的重要性和正確做法。
6.1 倒角和去毛刺有什麼不同？
倒角和去毛刺雖然都是加工方式，但目的和方法不太一樣。
倒角是根據設計需求加工產品角角，主要是為了提升安全性和組裝便利性。而去毛刺則是去除加工過程中產生的多餘突起或銳邊。去毛刺是為了避免不良品，倒角則是功能性和設計的一環。
6.2 哪些部位需要做倒角？
倒角主要用於需要安全性與精度的部位，以及連接處或活動部件需要平滑運作的區域。
常見的倒角位置包括：
- 手部或衣物會接觸的地方
- 工具接觸的位置
- 產品相互組合的部位
這些位置進行倒角處理，可以避免使用過程中造成人員受傷或產品損壞。
6.3 倒角相關的國際標準有哪些？
倒角的國際標準中，最具代表性的就是 ISO 13715。這個標準詳細規範了邊緣的狀態與標示方式，設計者只要依據此標準繪圖，就能確保產品符合國際製造規範。
另外，JIS B 0701 也是業界常採用的標準之一。
總結
倒角是提升安全性與功能性、確保產品品質不可或缺的加工方式。
本篇文章說明了倒角的定義與目的、各種類型、符號標示方法，同時介紹了如何運用 EdrawMax 輔助圖面繪製，並針對常見問題提供解答，幫助你更深入了解倒角這個加工工藝。精確的倒角設計與施工，不僅能提升產品的完成度，還能優化整體製造流程的效率。建議實際應用這些原則，打造高品質產品。
想試試 EdrawMax 這款實用工具嗎？現在有免費試用版可以下載體驗，趕快動手操作看看吧，相信你會立刻感受到它的便利性。
