配管圖是水電、空調等設備工程中常見的圖面類型。
這些管線在建築完工後就會被隱藏起來，因此前期的規劃與設計必須非常精準，才不會影響其他工項。不過，相較於建築工地上常見的平面圖或立面圖，一般人對配管圖確實比較陌生。
這篇文章將帶你深入了解，什麼是配管圖、有哪些種類，以及該如何判讀。
隱私保護 | 無惡意軟體 1. 什麼是配管圖
配管圖是一種技術圖面，專門將水電、瓦斯等給排水管線與電氣線路的實際路徑，標示在建築平面圖上。
這些管線在完工後大多會隱藏在地板下或天花板內，因此圖面必須精準，才能確保施工正確。
繪製配管圖時，必須遵循相關規範，讓任何人都能一目了然。
以水電配管圖為例，給水管與排水管若僅在顏色或符號上有所差異，一旦混淆就可能導致施工錯誤，由此可見配管圖的準確性至關重要。
2. 配管圖的種類
配管圖主要可分為三種：等角圖、軸測圖，以及配管系統圖。
每種圖面各有特色，用在合適的場合，能讓資訊傳達更有效率。
接下來為你詳細介紹這三種圖面。
・等角圖（Isometric Drawing）
(引用：LPGCad R1 HP)
等角圖（Isometric Drawing）是「等角投影圖」的簡稱。它是以斜上方的視角來呈現立體物體的圖面，屬於一種立體表現技法。
這種畫法會將物體的X、Y、Z三軸以120度等角間隔投影，並按實際尺寸繪製，因此能精準傳達物體的尺寸比例。
有別於從正上方觀看的平面圖，等角圖具有立體感，更容易讓人掌握整體的空間配置。
・軸測圖（Axonometric Drawing）
軸測圖（Axonometric Drawing）是「軸測投影圖」的簡稱。雖然名稱與等角圖相似，但它屬於另一種立體表現法。
繪製時，會將平面圖沿水平線旋轉，使寬度與深度軸分別呈現30度與60度的傾斜角度，再加入高度資訊。
從平面圖轉繪成軸測圖相對容易，這類圖面有助於理解整體空間的立體關係。
不過，軸測圖也有其限制。當物件深度過長時，視覺上容易產生扭曲感，且因不具透視效果，在比例尺的呈現上需要特別留意。
・配管系統圖（Piping Flow Sheet）
(引用：Apiste HP)
配管系統圖是用來表示建築物內管線路徑、流向、位置關係與系統架構的圖面。
它包含了平面圖上無法詳細標示的管線資訊。
例如在水電配管圖中，必須區分給水、熱水、排水等不同管線；電氣配置則需明確標出路徑與設備種類。
因此，運用標準符號來繪製配管圖，能讓圖面更加清晰易懂。
以上三種圖面，對於傳遞複雜的工程資訊與空間概念不可或缺，是實際施工時的重要依據。繪製配管圖時務必遵循圖例與規範，確保圖面既準確又容易理解。
3. 配管圖怎麼看：符號、圖例與專業術語
一張完整的配管圖，會詳細標示閥門種類、管線尺寸等具體資訊。
這能讓施工團隊在動工前，預先檢討現場可能發生的管線衝突或安裝問題，讓後續作業更順暢。
此外，從配管圖也能明確看出管線長度與所需材料數量，作為工程估價的依據。
這類配管圖會使用預先定義好的符號、圖例與專業術語。以下就帶你一步步看懂配管圖。
1. 配管圖使用的符號
為了清楚表示管線種類，配管圖會使用統一的標準符號。這能確保任何人都能看懂圖面，相當重要。
- 排水用襯裡塑膠鋼管・・・DVL
- 不鏽鋼管・・・SUS
- 鑄鐵管・・・CI
- 鉛管・・・L
- 銅管・・・CU
- 塑膠管・・・V
- 聚乙烯管・・・P
- 混凝土管・・・C
以上是管線種類的符號表示方式。為了讓圖面簡潔易懂，製作配管圖時都會使用這類符號。
2. 表示管線狀況的符號
圖中管線通常以實線表現，並透過實線的組合來表示管線的狀況。
設計者會結合點、三角形等各種符號與標記，來呈現管線的實際狀態。
為了能一眼掌握管線狀況，必須先了解每種符號分別代表什麼情況。
3. 管件
連接管線時所使用的管件，也會用線條或圖形來表示。
管件用於管線長度較長，或需要改變流體方向時。
管件的種類相當多，因此必須正確理解其術語與對應的符號。
(引用：公共建設設備工事標準圖｜一般共通事項｜國土交通省)
4. 管徑標示
配管工程使用的管材，會以「VP〇〇」的形式，根據尺寸與種類來標示。
除了公釐(mm)外，有時也會用英吋來標示長度，需要特別注意。
以建築工程常用的管材尺寸為例，會使用50mm至100mm的塑膠管，並標示為VP50或VP100。
以上主要以給排水工程為例說明，但在電氣工程中會出現不同的標示與符號，因此也需要根據工程類型區分使用。
4. 配管圖繪製要點：圖例與標註
了解各種符號、圖例和專業術語後，就可以開始動手畫配管圖了。
以下介紹繪製自來水管道圖時，需要注意的事項與操作步驟。
首先，繪製自來水管道圖時，有幾個基本要點必須留意：
- 遵守指定的圖面格式、尺寸與比例
- 圖面上應標示的資訊必須完整記載
這些都是基礎，但在開始繪圖前務必先確認清楚。
接著，我們來看住宅自來水管道圖的繪製流程。
1. 以實線標示管線位置與長度
住宅的配管圖需要標示給水、熱水與排水管線的路徑。
為了清楚區分不同功能的管線，建議使用不同的線型或顏色來標示，讓圖面一目了然。
2. 分岐或接頭處使用專用符號標註
遇到管線分岐或接合處，應使用標準符號標示所使用的材料類型。
這樣做有助於後續材料準備與工程估價，能有效提升作業效率。
3. 標註排水陰井位置與連接管線
當自來水管道設置於戶外時，需要規劃雨水陰井與排水陰井的位置。
這些設施主要用於後續檢修與維護，同時也應用於管線的匯流與分岐處。
4. 標示水錶與止水閥位置
給水管線通常從道路下方的供水幹管分支，引入建築基地內。因此，在配管圖上也必須清楚標示止水閥與水錶的安裝位置。
5. 建立圖例
繪製水道配管圖時，建議將使用的符號整理成圖例表格，讓圖面更容易閱讀。
建立圖例能確保製圖者與閱圖者對符號有統一的認知。
以上就是繪製水道配管圖的基本流程範例。
實際專案中，規定的畫法與記載內容可能不同，建議事先確認清楚。
5. 推薦的配管圖繪製工具：EdrawMax
接下來要介紹一款專業的工程繪圖工具——EdrawMax，它特別適合用來繪製各類專業的工程配管圖。
EdrawMax 是 Wondershare 旗下的創意繪圖軟體，專為製圖工作設計。
軟體內建豐富的符號庫與範本，你可以直接選用配管圖常用的符號與標記，也能自行修改。現在就點擊下方按鈕免費下載試用。

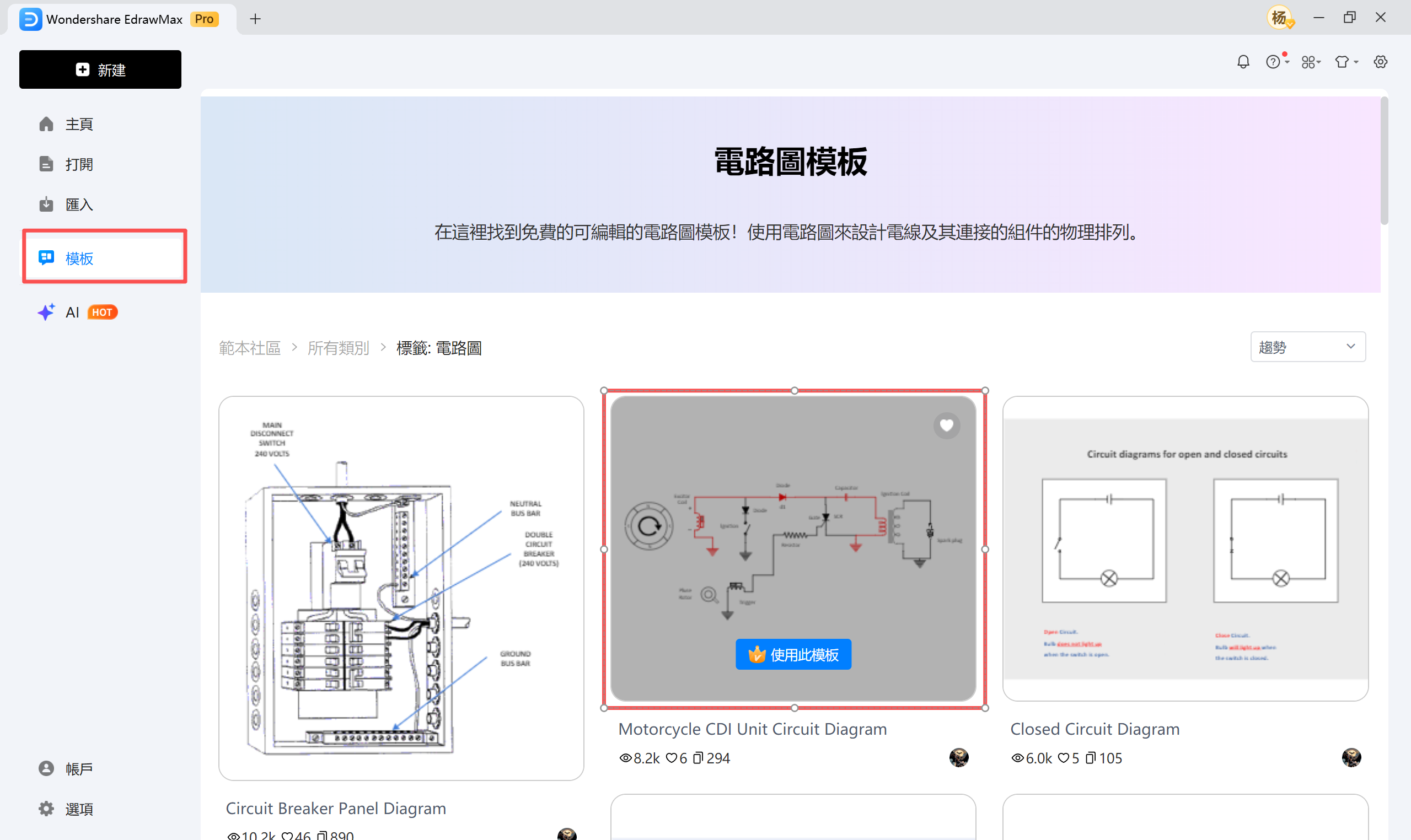

隱私保護 | 無惡意軟體 如果是簡易的配管圖或配線圖，可以直接套用現成範本，大幅提升繪圖效率。

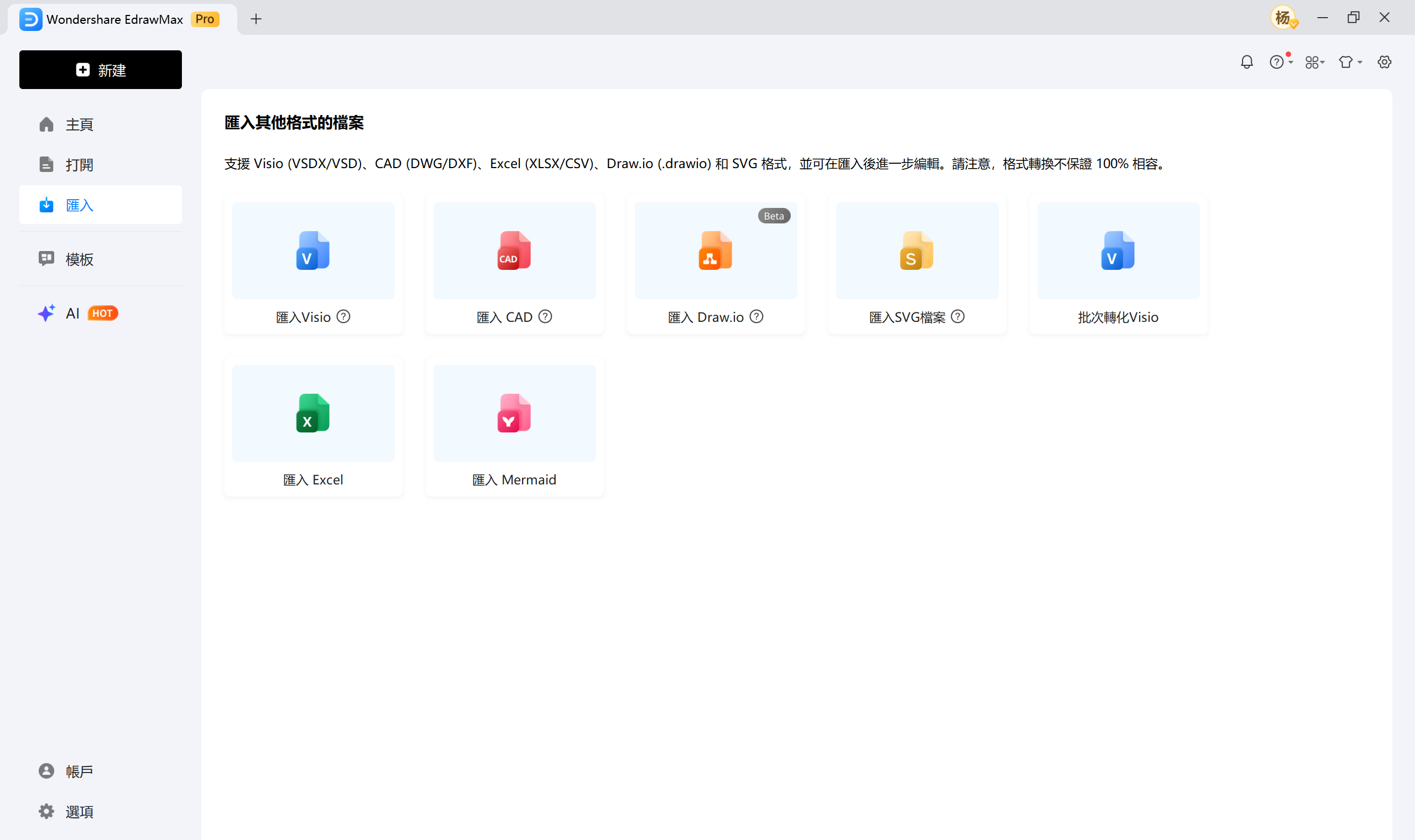

隱私保護 | 無惡意軟體 - 它支援匯入其他 CAD 檔案格式，方便你載入既有圖面進行修改或新增內容。

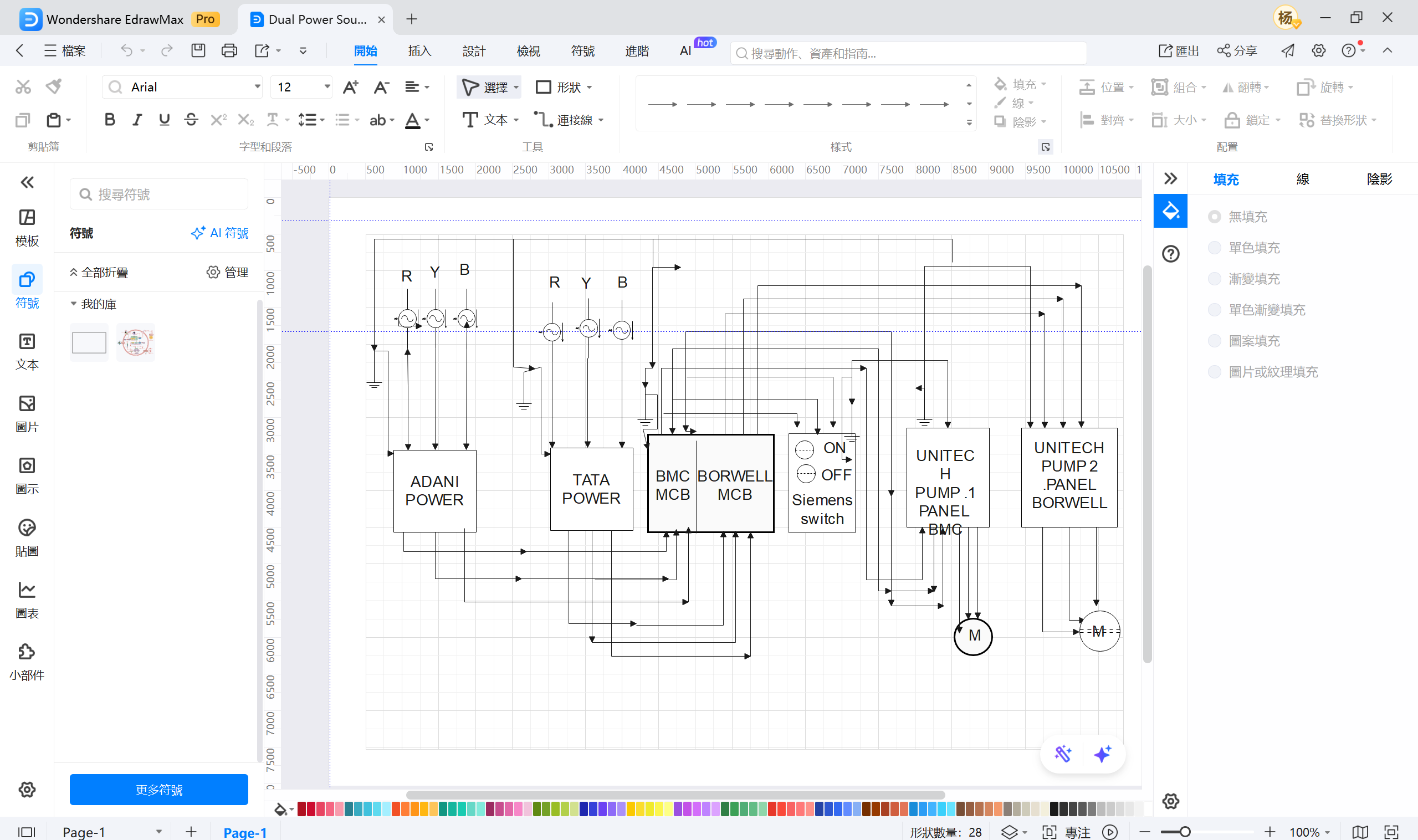

- 為了讓配管圖更清晰易讀，你可以自由變更管線的顏色與線條樣式。
- 配管圖常包含精細的線條與圖形，EdrawMax 提供直覺的操作介面，讓你輕鬆繪製出精確、細節豐富的配管圖。
無論是水道、電氣或瓦斯配管圖，善用 EdrawMax 都能讓你更有效率地完成複雜的圖面繪製工作。
結語
本文介紹配管圖的基本概念與繪製方法。
不同工程類型使用的配管圖各異，如水電、瓦斯、空調等系統，其符號與表現方式皆不相同。
配管圖的精度直接關係工程進度，因此圖面必須清晰易懂。一份好的配管圖應明確標示各構件的位置與功能。
掌握本文介紹的技巧，你就能繪製出符合工地需求的實用配管圖。
