對於想成為電工或從事電氣設計的人來說,單線圖是必備的圖面。電氣世界乍看複雜,但掌握基本原理其實不難。單線圖正是一種能讓你快速看懂電氣迴路的簡潔圖面。
如果不懂單線圖,別說設計了,連現場施工或維護都難以進行。這篇文章將從基礎知識到繪製方法,以初學者也能輕鬆理解的方式來解說。剛開始學習電氣相關知識的你,可以從中掌握單線圖的基本概念與圖面規則。
相關文章: 複線圖繪製方法詳解【電工考試適用・保存版】
1. 什麼是單線圖?
單線圖是一種用一條線和幾個符號,簡潔呈現建築或工廠電力流向與連接方式的圖面。它也叫「單線結線圖」或「骨架圖」。你可以把它想成是將住家、大樓或工廠的電力線路,用清晰易懂的方式畫出來的圖。
單線圖最大的特色是標示非常簡潔。它用一條線代表複雜的電力線路,讓人輕鬆掌握設備間的連接關係。無論是規劃新建築,或為既有建築增設電力設備,擬定電力計畫時,單線圖都是很實用的工具。
參考圖:節錄自令和5年度第一種電氣工事士試驗【午後】問題3
上圖是從第一種電氣工事士考試題目中節錄的單線圖。它展示了整個迴路的電力流動方式,以及設備間的連接關係。不只是設計師,工程師或現場電氣技術人員,都能透過這張單線圖掌握電力設備全貌,更有效率地作業。
這類單線圖在電力工作中至關重要。因為標示簡潔明瞭,能讓人輕易掌握整體配置,常被用作設計規劃或會議討論的確認資料。一份好的單線圖,是溝通順暢的基礎。
2. 單線圖的應用時機
單線圖在各種電氣工程中都很實用,特別適合用在新設備或建物的設計,以及既有設備的改良與整合。以下就來看幾個常見的應用情境。
2.1 掌握新建物或設備的電力流向
設計新設備或建築時,確保電力系統能高效、安全地運作是首要目標。
透過單線圖,電力流向、設備配置與系統狀態都能一目了然。這能幫助電工或設計人員判斷電線規格、規劃安全的電力分配,並確認整體系統的安全性。
2.2 擴充或整合既有設備,了解整體電氣系統
當需要對既有建築或設備進行變更或增設時,必須清楚掌握新舊電氣系統如何銜接。
單線圖能呈現既有系統架構,並視覺化展示新增部分如何整合。技術人員可藉此預先發現可能影響系統容量、安全性或效率的問題,並進行調整。此外,單線圖也是擴充或改修工程中,成本估算與計畫擬定的重要參考。
3. 單線圖符號大全
單線圖會使用各種符號來表示電氣系統中的不同元件。以下將符號分為幾個類別介紹:
- 器具類
- 線纜類
- 電源及其他
3.1 器具類
器具類符號代表電氣系統內的各種設備,包含以下幾種:
| 項目 | 符號 | 說明 |
|---|---|---|
| 變壓器 | ![]() |
通常以圓形或正方形內含字母「T」表示。左圖為遙控變壓器的範例。 |
| 斷路器 | ![]() |
以線段中的小長方形或圓形表示,內部常標有「B」等字母。左圖為配線用斷路器範例。 |
| 燈具或照明設備 | ![]() |
依用途有不同種類的設備。左圖範例由左至右分別為:引掛式燈座、燈具插座、螢光燈。 |
3.2 電纜類
電纜類符號在單線圖中用來標示電氣系統的配線與連接,主要分為以下幾種。
| 項目 | 說明 |
|---|---|
| 單線 | 通常以直線表示,並依據線種與用途附加不同符號。例如標示「IV1.6」,IV 代表 PVC 絕緣電線,1.6 為導體直徑。 |
| 多芯電纜 | 表示多條導線束在一起,旁邊標示線數。例如「VVF1.6」,VVF 代表平型電纜,1.6 為導體直徑。 |
| 接點 | 導線交會處畫上小圓圈,表示該點有電氣連接。 |
3.3 電源及其他
電源及其他符號在單線圖中代表電氣系統的供電來源與附加功能,常見項目如下。
| 項目 | 說明 |
|---|---|
| 電源 | 通常在圓圈內標註「AC」或「DC」,表示交流或直流電源。例如「1Φ2W 100V」,1Φ 為單相,2W 為兩線式。 |
| 感測器與儀表 | 感測器與儀表具備特定功能,會用專屬符號表示。 |
| 開關旁的片假名 | 開關或器具旁標註的片假名,代表該開關控制的對應器具。例如標有「イ」的開關,對應控制燈具插座。 |
這些符號是理解單線圖的基礎,用於電氣系統設計與分析。每個符號都經過標準化,以簡潔方式表達特定功能或設備。
準確理解並運用這些符號,就能有效率地描繪系統整體架構。閱讀單線圖時,辨識這些基本符號是首要步驟。熟悉單線圖的符號系統,能幫助你快速解讀與設計。
4. 單線圖解讀方法
在電氣設計與施工中,正確判讀單線圖至關重要。以下說明幾個解讀要點。
4.1 導線數量以斜線標示
在單線圖中,通常會用一條線來代表多條導線。導線的數量,則透過在線上畫斜線來表示。
例如,表示三相電源時,會在一條線上畫三條斜線,代表有三條導線。這種標示法能避免圖面過於複雜,讓人輕鬆掌握整體結構。理解這些符號,是看懂單線圖的第一步。
4.2 連接點以黑圓點標示
在單線圖中,不同導線或器具連接在一起的部分,通常會用黑圓點來標示。
這個黑圓點表示導線或設備在物理上的實際連接點。如果線條只是交叉而沒有連接,則不會使用黑圓點。這種記法能讓人清楚理解導線與設備間的連接關係。
4.3 掌握設備編號意義
單線圖上繪有各種電氣設備與零件,並附帶符號。這些設備通常會用特定的編號或符號來識別。記住這些設備編號與符號,就能快速且準確地解讀圖面。
設備編號用於一致性地識別特定類型的設備。例如,變壓器、斷路器、接地端子等,都有各自專屬的符號或編號。熟悉這些編號,就能迅速掌握圖面上每個元件的功能與角色,是解讀單線圖的關鍵。
5. 單線圖繪製方法與規則
繪製單線圖時,需遵循特定規則與步驟。以下說明基本規則與流程。
5.1 確認外部連接來源
繪製單線圖的第一步,是確認來自外部的電源連接。
請先釐清電源種類(交流或直流)、電壓等級以及供電電流大小。這些資訊對系統設計影響重大,必須正確記載在單線圖上。
5.2 配置連接設備
接著,將電氣系統內的設備配置在圖面上。主要設備如下:
- 開關
- 照明設備
- 變壓器
- 斷路器
- 接地端子
- 儀表
每個設備都會使用單線圖通用的標準符號來表示。
5.3 標示連接導線
各設備之間的連接,會用線條來表示。
這些線條代表電氣連接,必須準確繪製。導線的數量或種類(如單相、三相),會使用斜線或特定符號來明確標示,這是單線圖的核心繪製原則。
5.4 記載設備編號、容量等規格
將各設備的詳細規格記載於圖面上。主要記載內容包括:
- 設備型號
- 容量
- 額定電壓
這些資訊對於理解系統功能與確保安全性至關重要,是完成一份專業單線圖不可或缺的部分。
5.5 補充資訊應精簡,避免過度填寫
單線圖的主要目的,在於簡潔呈現系統架構,因此不會包含過於詳細的資訊。
保持圖面易讀性相當重要。補充資訊應僅限於必要項目,例如特定設備的詳細規格或系統操作指示,應記載於其他技術文件或操作手冊,而非單線圖上。
由於單線圖的核心功能是傳達電力系統的整體架構,圖面上的資訊應盡量精簡。
遵循這些規則與步驟,單線圖將能在電力系統的設計、分析與故障排除中發揮作用。一份準確且簡潔的單線圖,有助於深入理解系統,並提升設計與運維效率。
6. 單線圖免費軟體:EdrawMax
想快速繪製專業的單線圖嗎?EdrawMax 提供豐富的電路圖範本與 電氣符號庫,只需拖放就能輕鬆完成。
以下我們以繪製「令和5年度第二種電氣工事士技能試驗」的候補問題為例。

完成圖:節錄自令和5年度第二種電氣工事士技能試驗候補問題(No.7)

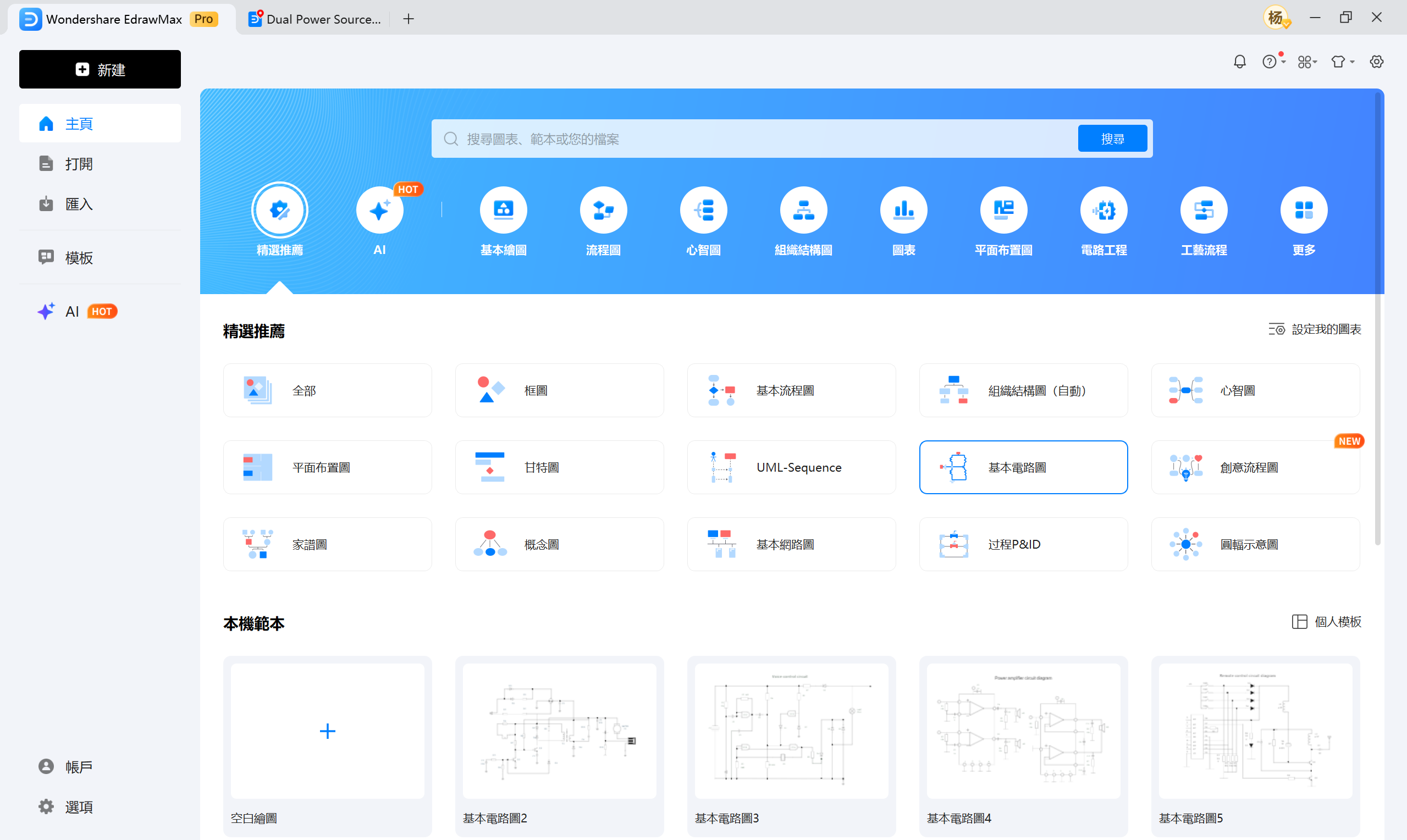

步驟1. 啟動 EdrawMax,從新建畫面選擇「基本電路圖」。

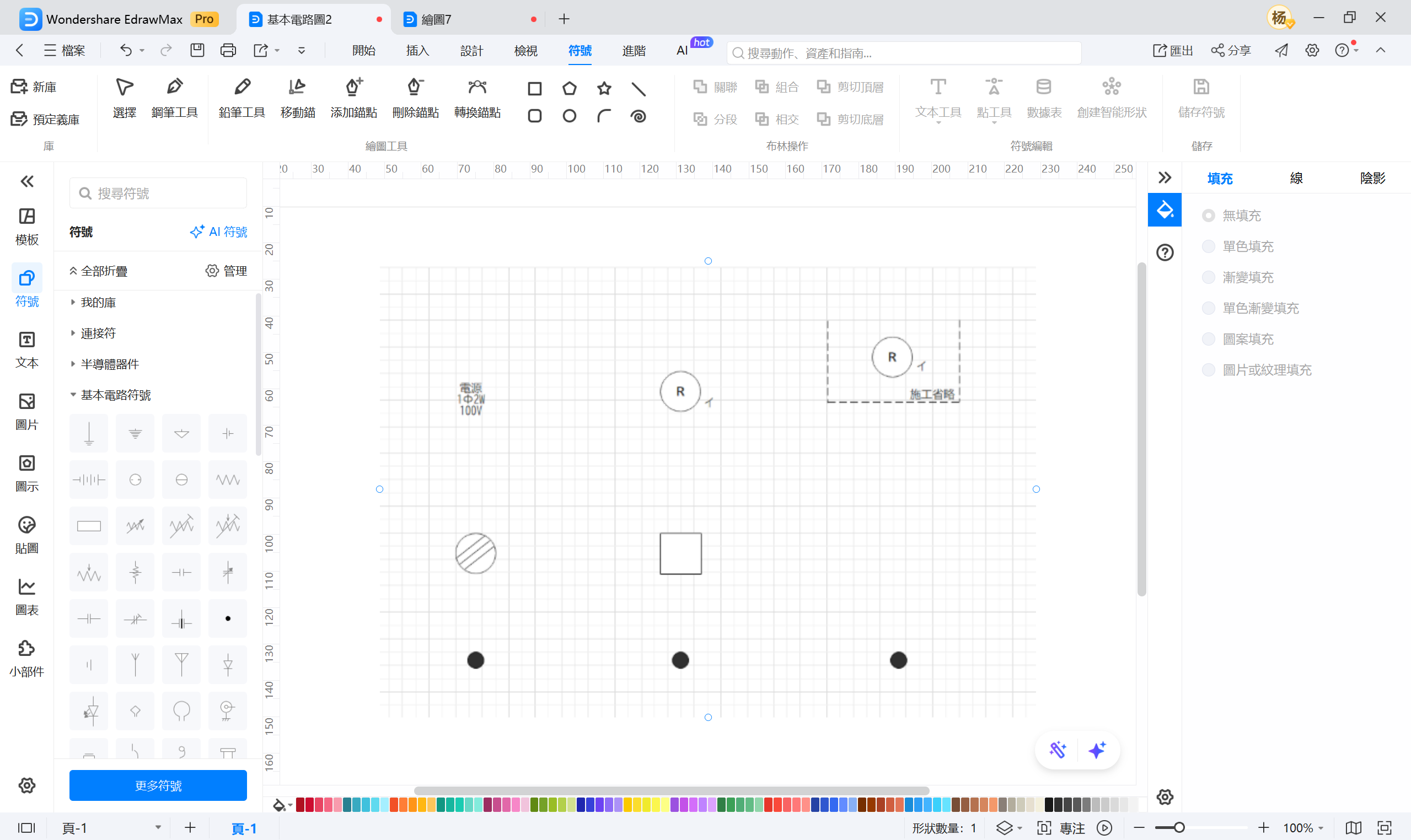

步驟2. 確認外部接線,並配置所需器具。此範例除了燈座、開關,也包含了接線盒。

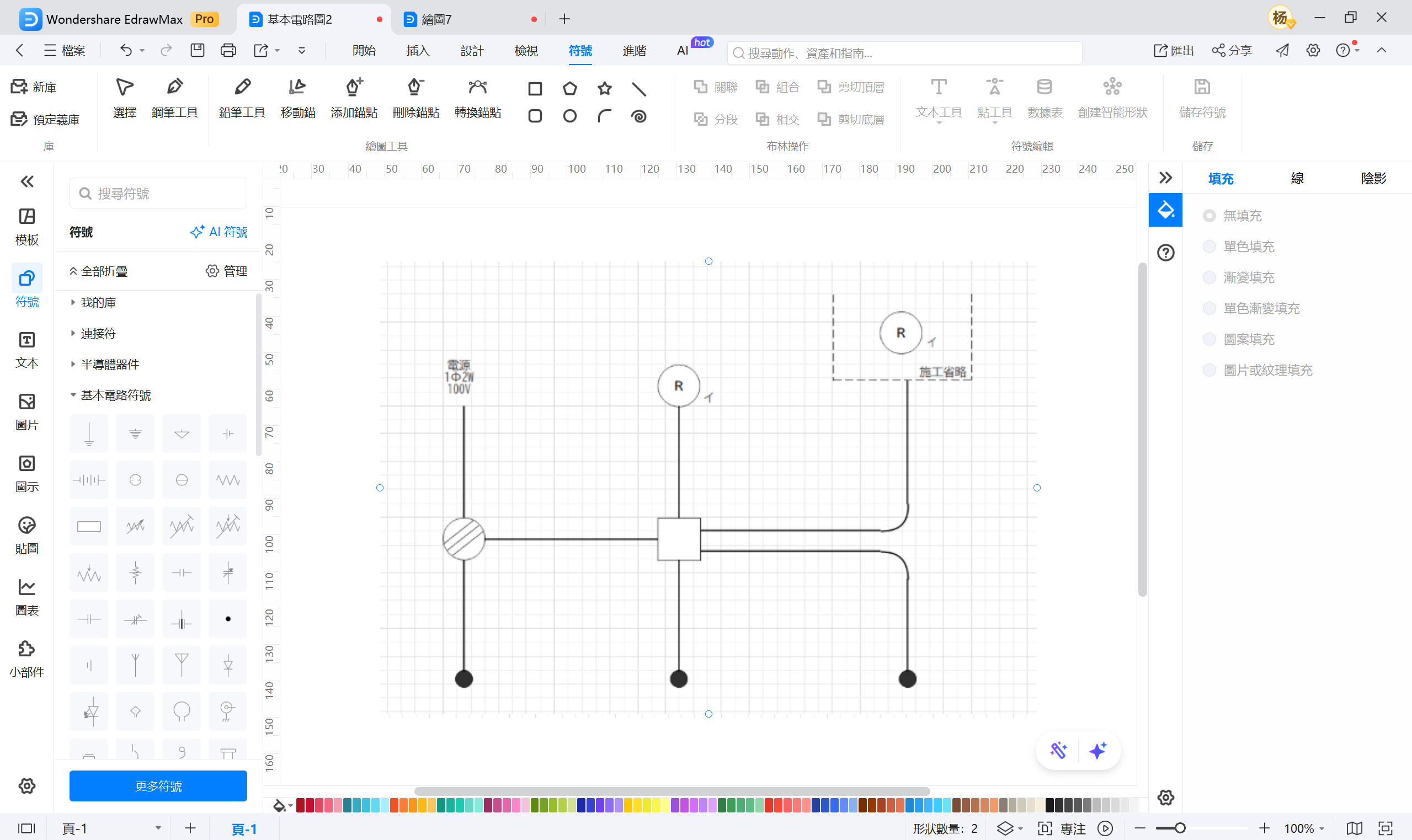

步驟3. 繪製連接線路。

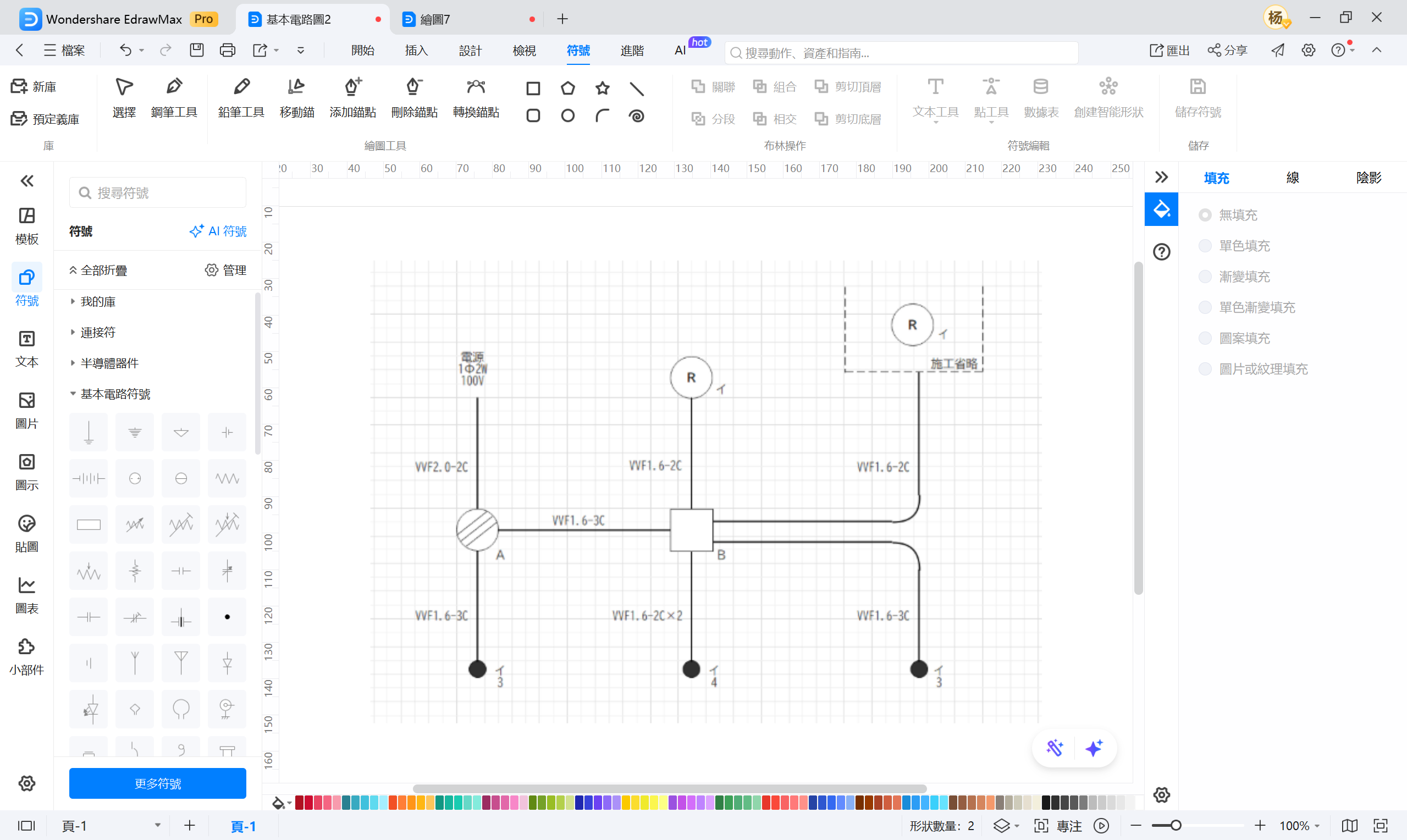

步驟4. 標註器具與電纜的詳細規格。

EdrawMax 備有多種電氣相關範本,不僅能繪製單線圖,也能依照需求繪製複線圖、配線圖等各種格式。
軟體提供免費下載,如果你需要繪製這類單線圖,不妨親自試用看看。
