你是不是也曾好奇過「插座符號」到底代表什麼意思呢？在電氣圖面上，每個插座符號都有其特定含義，會依據安裝位置與用途來區分使用。
本文將介紹從標準插座到緊急插座等各種插座符號的種類與用途。同時，也會介紹一款能讓你輕鬆運用這些插座符號來繪製圖面的實用工具——「EdrawMax」。
1. 插座符號一覽表
插座符號種類繁多，以下介紹主要類型及其用途與特點。
| 圖例 | 種類 | 主要用途與特徵 |
 |
標準插座 |
標準插座是我們日常生活中最常見的插座類型。通常安裝於牆面，有雙孔或三孔等型式，主要用於一般住宅。 |
 |
地板插座 |
地板插座安裝於地面，也稱為地插。適用於房間中央或辦公室桌面周邊等，需要電源但遠離牆壁的區域。其外觀平整，可用地板蓋板隱藏，保持空間整潔。 |
 |
天花板插座 |
天花板插座安裝於天花板上，用於吊掛式照明設備或投影機等需要從上方供電的器材。能隱藏配線，維持室內空間的簡潔感。 |
 |
緊急插座 | 緊急插座可在停電時作為備用電源使用。為因應災害或緊急狀況而設置，用於提供必要電力。除了家用，在公共設施或醫院等場所也扮演重要角色。 |
 |
接地極插座 | 接地極插座也稱為三孔插座。對應具有接地極的電源插頭（三腳插頭），例如電腦電源等需要接地腳的設備。 |
 |
接地端子插座 |
接地端子插座附有接地端子，用於連接設備的接地線。一般家電如冰箱、洗衣機常使用此類插座。 |
 |
防脫落插座 |
插入電源插頭後旋轉即可鎖定，防止意外脫落。常用於電腦等不希望插頭輕易鬆脫的場合。 |
 |
掛勾式插座 |
插座與插頭側均設有防脫落卡榫，需搭配專用電源插頭使用。 |
 |
漏電斷路器插座 |
內建漏電斷路器的插座。當發生漏電時會自動切斷電路，屬於一般環境較少見的插座類型。 |
了解這些插座符號的種類，有助於在合適的位置安裝正確的插座，讓電器使用更安全、更有效率。
2. 插座符號的標示與意義
插座符號右側常會標示數字或英文字母，這些標示各有其代表的意義。以下介紹幾種常見的插座符號。
2.1 數字
數字代表插座的孔位數量。例如，「2」代表雙孔插座，「3」代表三孔插座。除了孔數，有些標示也會顯示額定電流、電壓與極數。
2.2 功能
|
E |
|
接地極插座 （附接地孔插座） |
|
ET |
|
接地端子插座 （附接地端子插座） |
|
EET |
|
接地極接地端子插座 |
|
EL |
|
漏電斷路器插座 |
「E」是 earth 的縮寫，代表接地功能。它能將電流導入大地，提升用電安全，防止觸電意外。
2.3 插座類型
|
WP |
|
防水插座 |
|
LK |
|
防脫落插座 |
|
T |
|
吊掛式插座 |
這類插座符號是根據插座的外型來區分。WP代表防水插座，通常用於戶外。LK是帶有鎖定功能的防脫落插座。T型的吊掛式插座，則常見於吸頂燈等裝置。
2.4 專用插座
|
AC |
|
冷氣專用插座 |
|
IH |
IH感應爐專用插座 |
|
|
D |
洗碗烘碗機專用插座 |
|
|
H |
|
醫療用插座 |
當需要為特定用途安裝專用插座時，就會使用這些符號來標示。
理解這些插座符號的意義，有助於選擇正確的插座並完成圖面繪製。
3. 插座符號的方向與意義
電氣圖面中的插座符號，其方向具有特定意義。以下說明幾種常見方向及其代表的含義。
3.1 部分塗黑的插座符號
插座符號以棒線代表插孔，塗黑的部分則表示埋入牆體或天花板的結構。塗黑的方向，是依據從上方俯視建築物的圖面表示法。
安裝於牆面的插座，塗黑側即為牆面。以這張圖為例，牆面位於左側。安裝於地面的插座，則會在下方標示黑色三角形。
若是安裝於天花板，則不會有塗黑部分，代表燈具將固定於天花板。
3.2 垂直方向代表安裝於天花板或地板
垂直方向的插座符號，代表安裝於地板或天花板的插座。例如，安裝於地板的稱為地板插座，安裝於天花板的則為天花板插座。
理解這些插座符號的方向，就能準確掌握插座的安裝位置與用途。閱讀電氣圖面時，務必仔細確認這些方向，以確保在正確位置安裝合適的插座。
4. 使用插座符號時的注意事項
在電路圖中使用插座符號時，有幾點需要注意。這裡將說明幾個特別需要留意的重點。
4.1 位置如何決定
插座的位置，必須考量實際使用情況來決定。例如，客廳應設置在電視或電器附近，廚房則需配合家電擺放位置。為了兼顧便利與安全，事前務必做好完善的規劃。
4.2 符號的正確繪製方式
插座符號必須正確繪製。在電氣圖面中，應使用統一的符號，讓任何人都能理解。例如，需準確標示插座的安裝面（即插座方向）或用以區分不同類型的形狀。
4.3 插座符號相關的規範與法規
插座符號的設計與使用，必須遵循各國或地區制定的規範與法規。以日本為例，必須依據《電氣設備技術基準》來進行設置。遵守這些規定，不僅能確保用電安全，也能讓電氣設備的設置符合法律要求。
掌握這些注意事項，就能設計並安裝出既安全又便利的電氣設備。在繪製電氣圖面時，務必將這些要點牢記在心。
5. 電路圖繪製工具

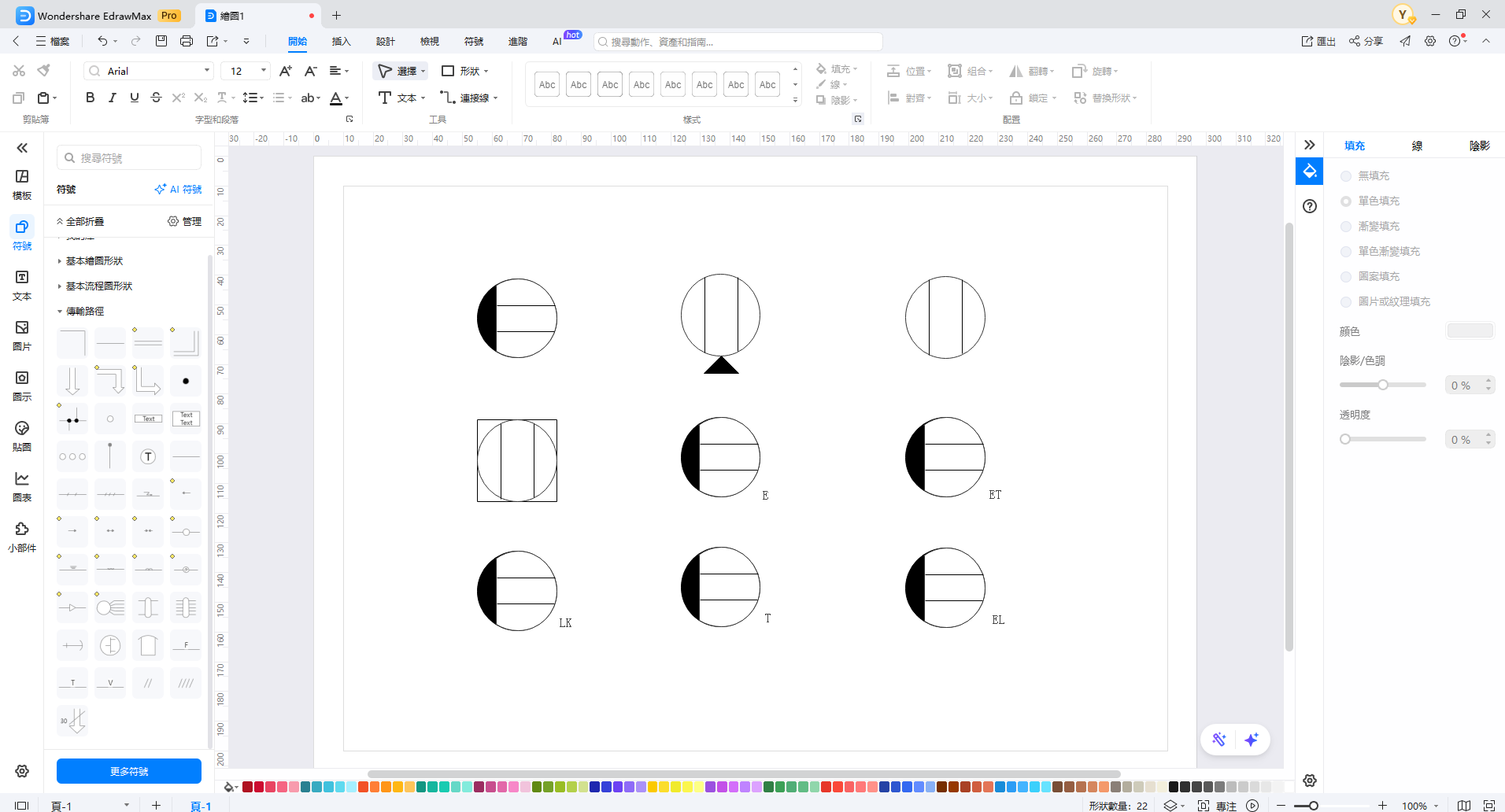

圖面繪製軟體「EdrawMax」內建了標準的插座符號，無論是簡單的電路圖還是複雜的配線圖，任何人都能輕鬆繪製。以下介紹 EdrawMax 這款工具。
5.1 EdrawMax 的特色
EdrawMax 是一款功能強大且容易上手的圖面繪製工具，具備以下特色：
- 超過 800 種電氣電路符號
- 豐富的行業專用範本
- 直覺式的操作介面
軟體內建了包括一般插座、特殊插座在內的大量電路符號。除了電氣圖面，它也提供針對各行各業設計的豐富範本。介面設計簡潔，即使是新手也能快速上手，輕鬆掌握操作。
5.2 EdrawMax 的應用方式
使用 EdrawMax 可以讓繪製電氣圖面變得非常簡單。無論是學校課程、電工證照考試準備，或是家庭 DIY 規劃，都能派上用場。任何人都能動手繪製圖面，這有助於加深對電路圖的理解。
它能幫助你快速繪製出精準的圖面，大幅降低電氣圖面的繪製門檻，非常推薦你試用看看。
6. 總結
從標準插座到緊急電源插座，存在著各式各樣因應不同用途與安裝場所的插座符號。理解附加文字與符號方向等細節，就能準確解讀電氣圖面上的插座符號。
如果你想輕鬆繪製電氣圖面，EdrawMax 會是絕佳的選擇。它內建豐富的插座符號，讓任何人都能輕鬆完成圖面繪製。無論是考試準備或 DIY 專案，它都能成為你有效率地學習電氣設備知識的好幫手。
