在建築物中，連接不同樓層的樓梯扮演著重要的角色。
樓梯讓人能安全往返不同樓層。樓梯本身也有不同的種類，以及踏面寬度、梯級高度等設計基準。這些都是為了確保樓梯的安全性與便利性，也是繪製正確樓梯圖面所必需的知識。
本文將介紹樓梯的種類、尺寸基準，以及在平面圖中樓梯的符號與畫法。希望透過本文，能讓你更了解樓梯設計，進而繪製出正確的樓梯圖面。
1. 樓梯的種類
樓梯有許多種類，每種都有其特色、優點與缺點。以下介紹幾種常見的樓梯類型。

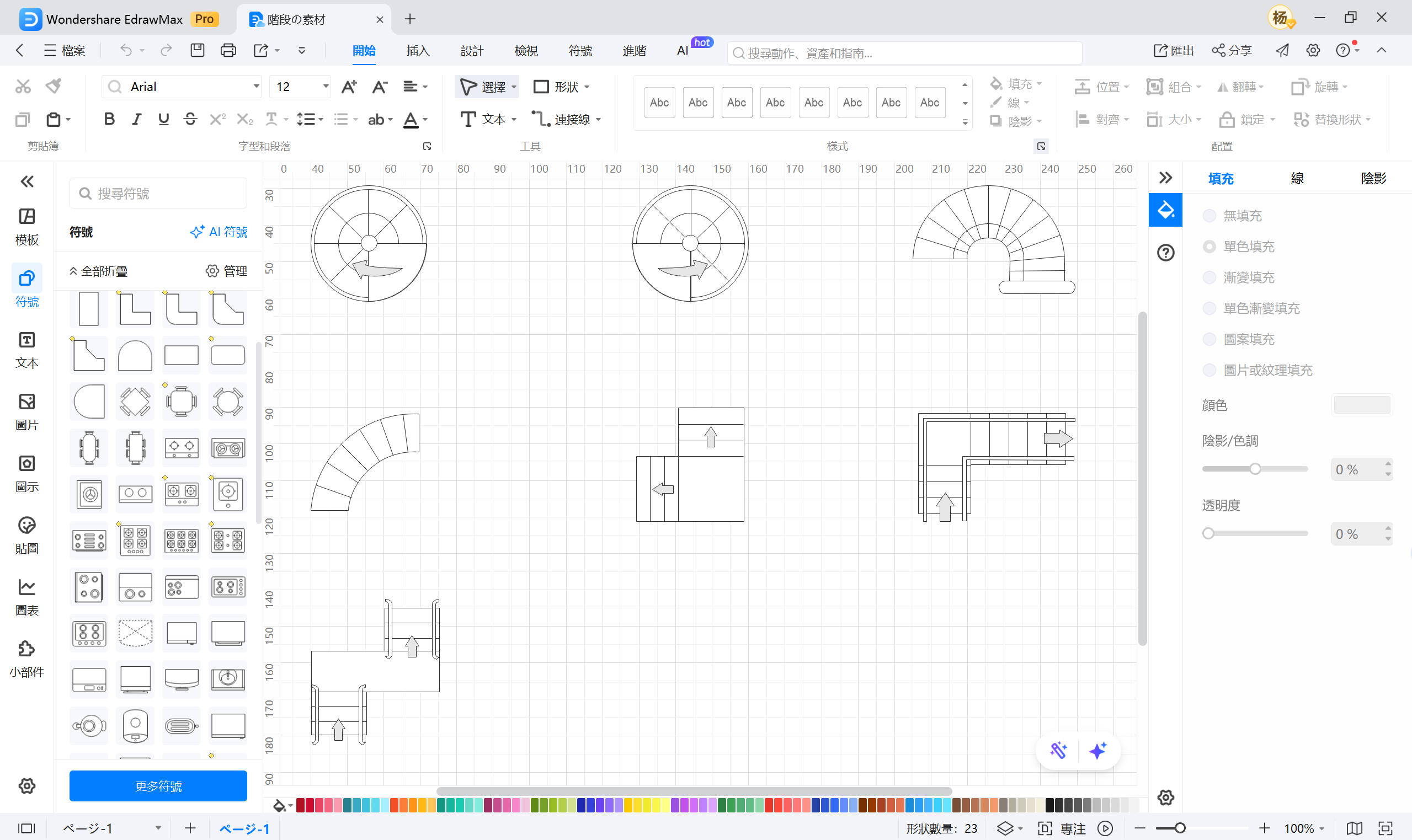

在 EdrawMax 中，提供了多種樓梯圖面符號作為範本。你可以直接從範本庫中，選擇想要的樓梯樣式，用拖曳的方式放到圖面上即可完成設置。放置後還能自由調整尺寸，讓你輕鬆打造符合需求的樓梯設計。
直線樓梯
這是最常見的樓梯形式，指一路向上、沒有轉折的直線型樓梯。
在規劃室內配置時，由於其線條單純，容易安排位置，也適合設置在狹小空間。所需構件最少，因此造價通常比其他形式的樓梯更為經濟。
但需注意，若不慎踩空，可能會一路跌落到底，風險較高。
L型樓梯
這是指在樓梯中途呈90度轉折的L字形樓梯。
由於可以設置在房間轉角處，在空間規劃上更具彈性。
此外，因為轉折處設有平台，即使不慎踩空，也有機會在平台處止住，能降低受傷的風險。
・回轉樓梯
回轉樓梯是指在樓梯中途以180度轉折，形成「ㄇ」字型的樓梯。
其特點與L型樓梯類似，因為設有平台，能降低墜落時的風險。
此外，由於有平台，樓梯的坡度會相對平緩，上下樓梯會更輕鬆省力。
・旋轉樓梯
旋轉樓梯是以一根柱子為中心，踏板呈螺旋狀環繞設置的樓梯。
設計感十足，且相較於一般樓梯，能更節省空間。
但需注意，有些設計的踢板部分是鏤空的，要小心物品掉落或踩空。
・弧形樓梯
弧形樓梯的特色在於其極高的設計感。
較少用於住宅，常見於飯店或公共設施等場所。
也正因其設計複雜，在施工與成本方面，相較於其他樓梯類型較為不利。
以上就是幾種常見的樓梯類型。
接下來我們來了解它們各自的特點、安全性、便利性，以及與空間的搭配性。
2. 圖面中的樓梯符號
在平面圖中，代表樓梯的符號對於標示樓梯類型與規格至關重要。若只用線條表示，無法正確傳達樓梯的完整資訊。
因此，以下介紹幾種用來正確標示樓梯的符號。
・箭頭
箭頭用於指示樓梯的上行或下行方向。
箭頭尖端所指的方向即為行進方向。
・切斷線
用於明確標示樓梯被剖面切斷的部分。
通常以雙線或鋸齒狀線條來表現。
・階數標示
在樓梯的踏板上標註數字，用以表示樓梯的總階數。
這能讓人清楚知道需要走多少階才能到達上一層。
・扶手與牆體標示
樓梯設置時必備的扶手與牆體，也需要準確繪製。
這能讓樓梯的構成構件更加明確。如上所述，繪製樓梯時需要添加多種輔助符號，因此請根據樓梯的類型來添加相應的符號。
3. 樓梯尺寸參考標準
進行樓梯設計與設置時，必須依照建築法規所規定的尺寸來執行。
法規對樓梯的高度、踏板寬度等各個部分都有明確的規範。
以下介紹建築基準法所規定的各項樓梯尺寸標準。
樓梯寬度
樓梯行走部分的寬度尺寸，分為住宅與公共設施兩種情況。
住宅樓梯的最小寬度需在75公分以上；而劇院、電影院等公共設施的樓梯，最小寬度則需在140公分以上。
踢面高
踢面高指的是樓梯每一級台階的高度。
高度過高或過低都會造成使用上的不便。
住宅樓梯的踢面高，規定最大不得超過23公分；公共設施的踢面高，則規定最大不得超過18公分。
踏面深
踏面深指的是樓梯上供腳踩踏的部分。
如果踏面太窄，使用樓梯時跌倒的風險就會提高。
住宅樓梯的踏面深，規定最小需在15公分以上；公共設施的踏面深，則規定最小需在26公分以上。
以上就是建築基準法所規定的尺寸。
建築法規所訂的尺寸屬於最低標準，為了確保使用舒適度，建議在規劃時預留更多空間。
除了建築法規，還有另一項可作為樓梯尺寸參考的標準。
那就是以「讓所有人都能安全、舒適地使用」為目標的通用設計準則。根據通用設計的樓梯尺寸標準如下：
樓梯寬度
最小寬度建議在140公分以上。
踢面高
踢面高的部分，建議最大不超過16公分。
踏面深
踏面深的部分，建議最小在30公分以上。
樓梯平台
規定每上升75公分的高度，就必須設置一個樓梯平台。
如上所述，通用設計的尺寸標準相較於建築法規更為寬鬆。通用設計主要是為了讓高齡者或行動不便者能更舒適地移動而規劃的。它不像建築法規具有法律強制力，因此並非必須嚴格遵守。
對於住宅等規模較小的建築物來說，若完全採用通用設計的尺寸，可能會佔用過多空間，因此建議將其作為樓梯尺寸規劃的參考依據即可。
4. 平面圖中樓梯的繪製方法
接下來說明在平面圖中繪製樓梯的方法。
繪製樓梯圖面時，需要遵循幾個步驟來進行。
決定樓梯位置
首先，決定樓梯設置的位置，並標示出樓梯的起點與終點。
一般來說，樓梯通常會設置在建築物的邊緣或中心位置。
決定樓梯寬度與階數
樓梯有建築法規等所規定的尺寸標準。
應根據這些規範來決定樓梯的寬度與階數。
樓梯寬度通常會依據建築物的模矩來決定，而階數則需要考量多種因素。
必須綜合考量樓層高度與踢面高，來決定最終的階數。
・繪製樓梯造型
當位置與尺寸大致確定後，就可以開始繪製樓梯的造型。
樓梯的種類包含直線型、L型等，請根據需求選擇合適的造型來繪製。
・繪製樓梯踏板
依據樓梯的階數，逐一畫上踏板的線條。
這樣一來，樓梯的整體形狀就大致確定了。
・加上扶手與方向箭頭
樓梯主體完成後，接著繪製扶手等附加構件。
此外，也別忘了標示樓梯的起點與上行方向箭頭。
如果缺少這個箭頭標示，會讓人難以判斷上行方向，務必確實畫上。
另外，標註樓梯的總階數，不僅能讓人一眼看清段數，在規劃燈具安裝高度時也會更方便。
還可以加上剖面線等標示，進一步提升圖面的精確度。
以上就是平面圖中樓梯圖面的一般繪製範例。
樓梯本身有許多種類型。
不同的樓梯類型，繪製方式也會有所差異，因此請先掌握基本原則，整理好相關知識，未來無論遇到哪種樓梯圖面都能順利繪製。
總結
本文介紹了樓梯的種類、尺寸參考標準以及樓梯圖面的繪製方法。
無論是每日使用的住宅，或是不特定多數人使用的公共設施，樓梯都是不可或缺的部分。
必須考量安全性與便利性，進行適當的樓梯設置。因此，理解必要的最低尺寸是基礎，若設置空間有餘裕，也建議參考通用設計的尺寸標準。希望你能正確理解樓梯的相關知識，並將其作為在合適場所設置適當類型樓梯的參考。
