水電配置圖符號是進行配管施工與設備管理時不可或缺的工具。但種類繁多，對初學者來說可能不太容易理解。
本文將介紹水電圖符號的基本種類與用途，並詳細說明具體使用方法，讓新手也能在實務中快速上手。
我們也提供免費素材，希望能對你有所幫助。
下載繪圖軟體 EdrawMax，即可使用更多建築圖面符號。
1. 水電圖符號的種類與圖例
1.1 水電設備基本符號（給水設備符號・排水設備符號）
水電設備的基本符號可分為給水設備與排水設備兩大類，用於在圖面上明確標示各項設備與管線路徑。給水設備符號主要表示將水引入建築物內的設備，而排水設備符號則表示將水排出建築物的設備。
給水設備符號一覽
| 符號 | 名稱 | 用途 | 用途範例 |
|---|---|---|---|
 |
給水管 | 將自來水輸送至各處的管線 | 一般住宅 公寓大廈 辦公室 |
 |
給水塔 | 用於儲水與調整水壓的水槽設備 | 高層建築 商業設施 |
 |
給水泵 | 調整水壓並輸送水的設備 | 公寓大廈的 給水加壓設備 |
給水設備符號能明確標示設備位置、管線路徑與水流方向，對施工與維護作業很有幫助。
排水設備符號一覽
| 符號 | 名稱 | 用途 | 用途例 |
|---|---|---|---|
 |
排水管 | 將廢水導向下水道的管線 | 廁所 廚房 浴室 |
 |
排水口 | 廢水的出口部分 | 洗手台 廚房水槽 |
 |
逆止閥 | 防止管內水流逆流的裝置 | 排水泵 給水管線 |
善用這些水電圖代號，能有效管理排水路徑，並提升設備維護與管理的效率。
1.2 管線與接頭符號
管線與接頭符號用於圖面上標示管線種類與連接方式，對於提升施工與維護作業的效率至關重要。以下列出常見的管線與接頭符號，並說明其用途與實際應用範例。
管線符號一覽
| 符號 | 名稱 | 用途 | 用途例 |
|---|---|---|---|
| PE | 聚乙烯管 | 標示給水或排水的一般管線路徑 | 給排水管的路徑標示 |
| VLP | PVC管 | 表示聚氯乙烯材質的管線 | 家庭用給排水管 |
| CP | 鋼管 | 表示鐵製管線 | 建築物高壓給水管 |
這些水電配置圖符號用於明確區分管線材料，是解讀水電施工圖符號的基礎。
管件符號一覽
| 符號 | 名稱 | 用途 | 用途範例 |
|---|---|---|---|
 |
彎頭 | 改變管路角度的連接零件 | 牆面或天花板處的管路轉彎 |
 |
三通 | 用於管路分岐的管件 | 多處給水分支 |
 |
活接頭 | 使管路可拆卸的連接部 | 需要維護或更換的區段 |
 |
套筒 | 直線連接兩段管路 | 管路延長或修補 |
妥善運用管路與管件符號，能幫助你快速理解管線路徑與連接位置，進而提升施工精準度與維護管理效率。這些符號是解讀水電配置圖、水電圖符號與水電施工圖符號的基礎。
1.3 閥類、水龍頭等控制設備符號
閥類與水龍頭等控制設備符號，對於水道設備的運轉管理與維護作業至關重要。閥主要用於控制或截斷水流，而水龍頭則代表使用者直接取水的端點。準確理解這些水電圖代號，是確保設備能安全且有效率管理的關鍵。
各類閥件符號一覽
| 符號 | 名稱 | 用途 | 用途範例 |
|---|---|---|---|
 |
閘閥 Gate Valve |
完全截斷管路水流 | 維護時關閉給水 |
 |
截水閥 | 控制並暫時停止水流 | 部分給水系統停止 |
 |
逆止閥 | 防止管路內水逆流 | 排水泵設備 |
 |
減壓閥 | 調整管路內水壓 | 高壓給水區域的建築 |
閥件符號是掌握管線系統運轉狀況、有效管理水流不可或缺的工具，也是水電配置圖符號中重要的控制元件。
水龍頭符號一覽
| 符號 | 名稱 | 用途 | 用途範例 |
|---|---|---|---|
 |
一般水龍頭 （水栓） |
標示取水位置 | 洗手台 廚房 |
 |
灑水栓 | 用於戶外灑水的水栓 | 庭園 公園 戶外設備 |
 |
軟管接頭水龍頭 | 可連接軟管使用的水栓 | 洗車場 清潔區域 |
水龍頭符號能明確標示實際使用位置，有助於繪製讓使用者或作業人員一目了然的圖面。妥善區分使用這些水電圖符號，能讓設備運作更為順暢。
1.4 儀器與量測設備符號
儀器與量測設備符號，用於表示水道設備中精確量測與管理水量、水壓的裝置。透過適當的量測與監控，有助於設備高效運作及預防故障。以下介紹主要的儀器與量測設備符號。
儀器與量測設備符號一覽
| 符號 | 名稱 | 用途 | 用途範例 |
|---|---|---|---|
 |
水錶 | 量測並管理用水量 | 家庭或商業設施的用水量計測 |
 |
流量計 | 量測流經管線的水量 | 工廠或設備的流量管理 |
 |
壓力計 | 量測並監控管線內的水壓 | 給水設備、泵浦設施的壓力管理 |
這些量測設備符號，能監控水道設備的運轉狀態，便於進行適當的維護管理，並在異常時迅速應對。在水電配置圖上正確標示這些水電施工圖符號，也能提升現場作業人員的維護效率。
1.5 其他輔助符號
在給排水圖面中，除了設備位置與管線路徑外，為了清楚傳達細節資訊，還會使用各種輔助符號。善用這些符號，能有效提升施工與管理作業的精準度。以下列出常見的輔助符號及其用途。
輔助符號一覽
| 符號 | 名稱 | 用途 | 用途範例 |
|---|---|---|---|
| → | 流向箭頭 | 標示管內水流方向 | 標明管線水流方向 |
| φ | 管徑標註 | 標示管線尺寸（內徑） | 標示管徑（如 φ25、φ50） |
| SUS PVC |
材質標註 | 標示管材或接頭的材質 | 不鏽鋼（SUS） 塑膠管（PVC） |
 |
消防栓 | 標示消防用水設備位置 | 防火設備與消防檢查 |
 |
檢修口 | 標示管線或設備檢修開口位置 | 維護與檢修作業 |
正確使用這些輔助符號，能讓圖面傳達更具體、詳細的指示與資訊。這有助於施工現場或設備管理時的溝通順暢，進而防止施工失誤，並提升維護作業的效率。
2. 給排水圖面符號的使用方法
正確使用給排水圖面符號，能讓你更有效率地繪製管線圖或設計圖。以下將以新手也能輕鬆上手的 EdrawMax 為例，說明如何使用這些符號。
① 下載圖庫素材
首先，下載給排水圖面符號的圖庫素材作為參考。
由此下載：「給排水圖面符號範本.eddx」

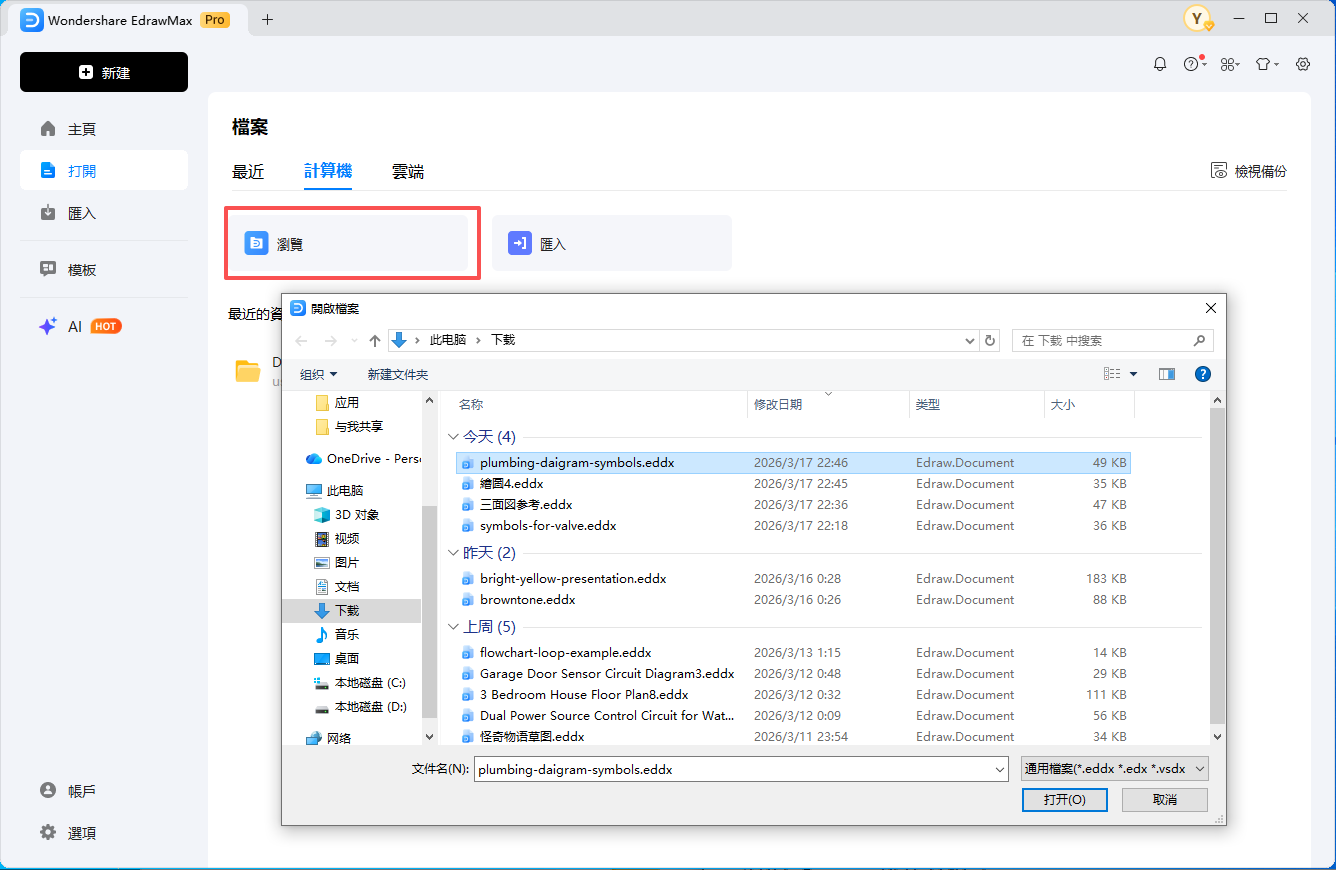

② 在 EdrawMax 中開啟素材
從 EdrawMax 的「檔案」功能表中選擇「瀏覽」，即可開啟下載的素材。此外，EdrawMax 也支援匯入 DXF、DWG 等 CAD 檔案格式。

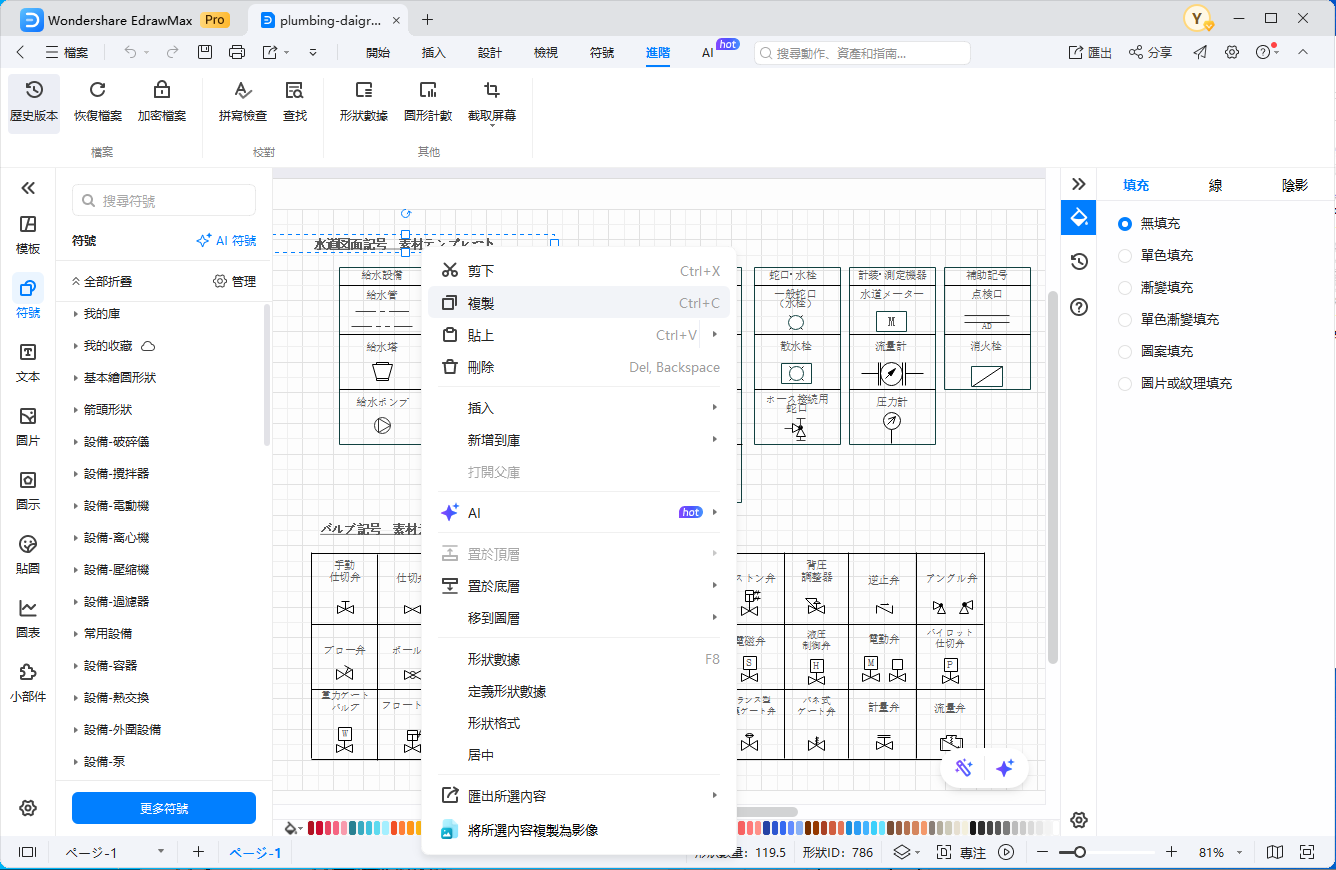

③ 配置符號
水電圖符號素材可以直接複製貼上到圖面中，或透過拖放輕鬆配置。點擊符號即可調整大小或變更顏色。你也可以直接從 EdrawMax 內建的圖庫中選取並放置符號。

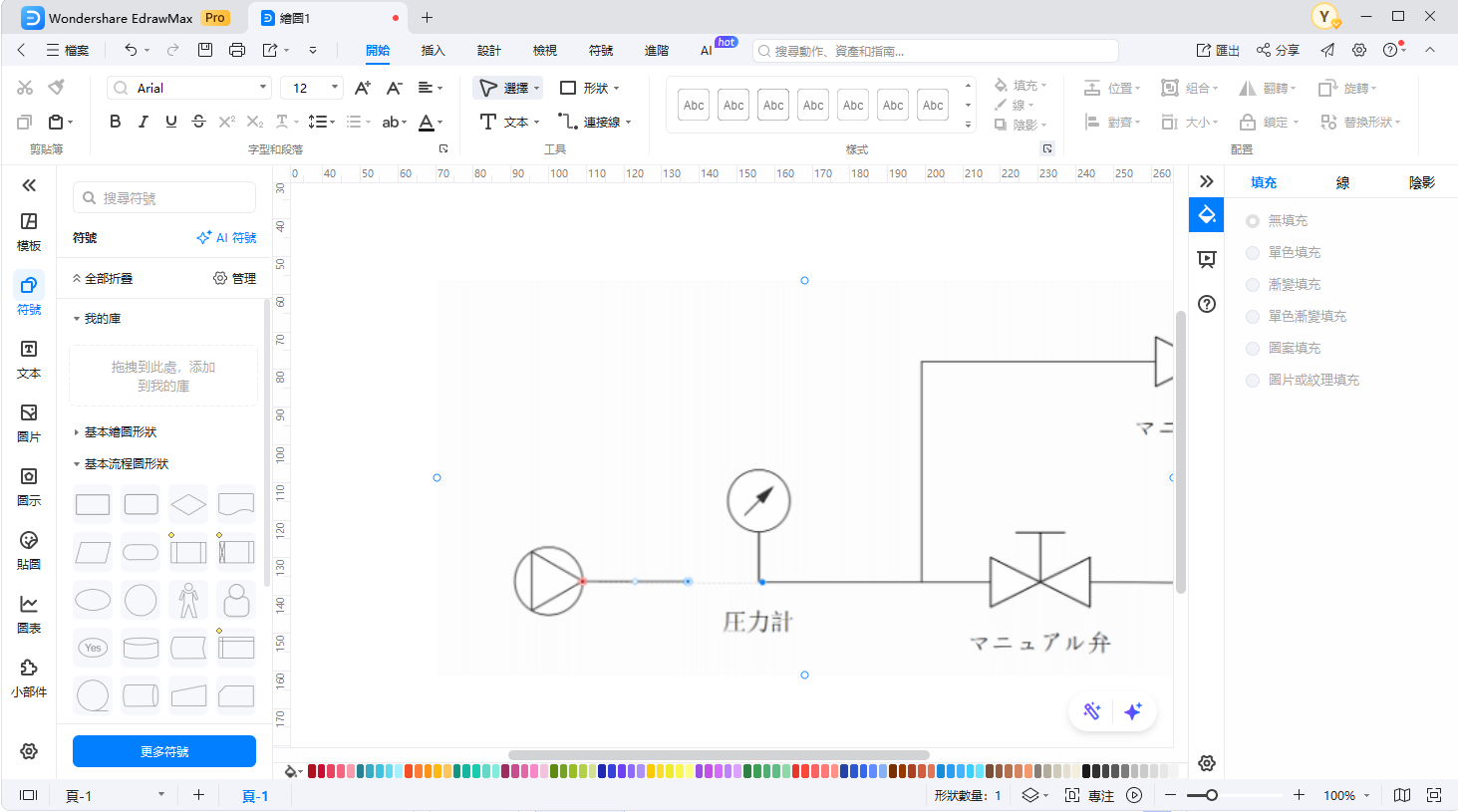

④ 連接符號
使用線條將配置好的水電圖符號與管線或其他符號連接起來。EdrawMax 讓管線與符號的連接變得非常容易，有助於繪製精確的圖面。

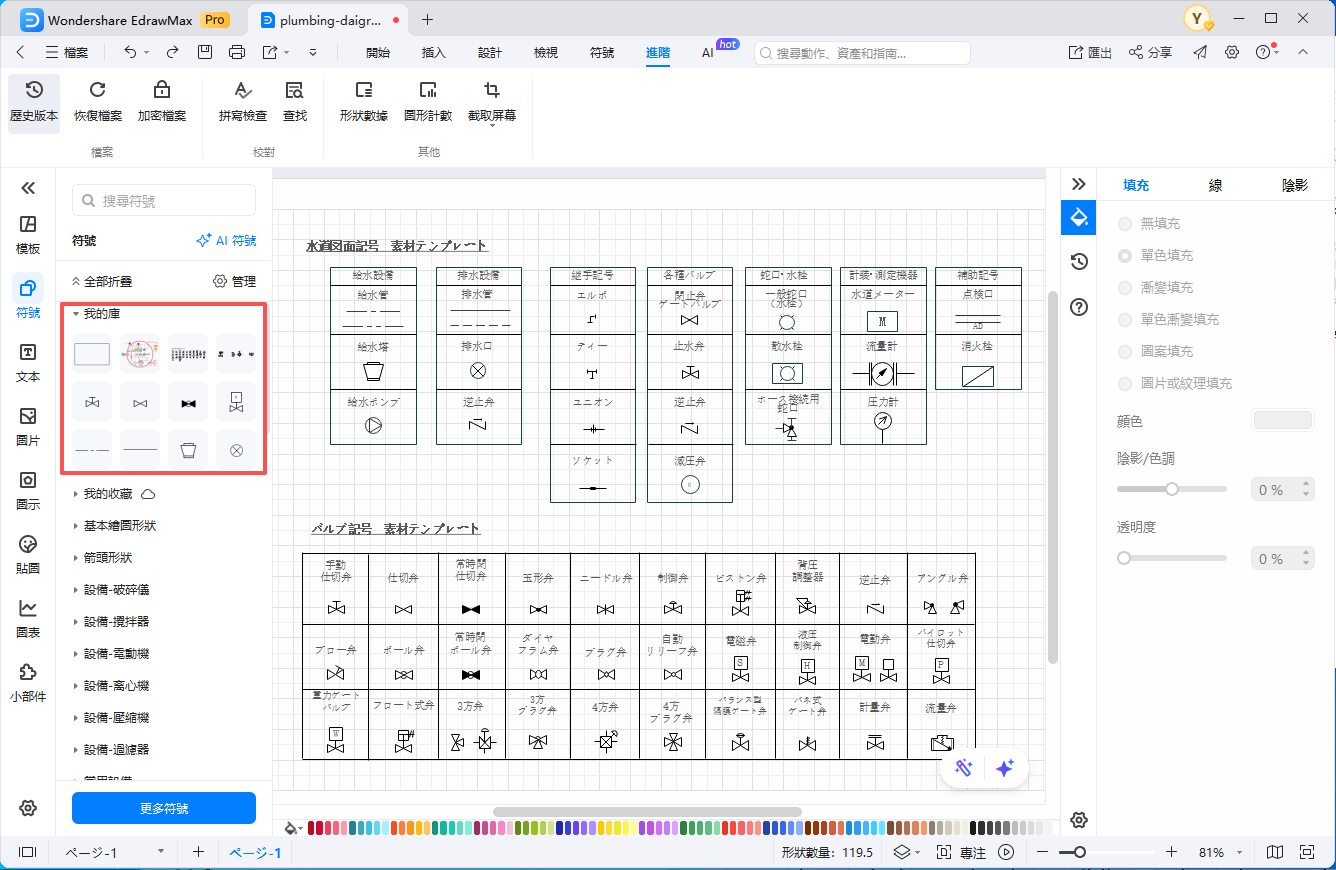

⑤ 建立並儲存自訂符號至圖庫
你可以將常用或自訂的水電圖符號，直接拖放到「我的庫」中儲存，方便日後重複使用。

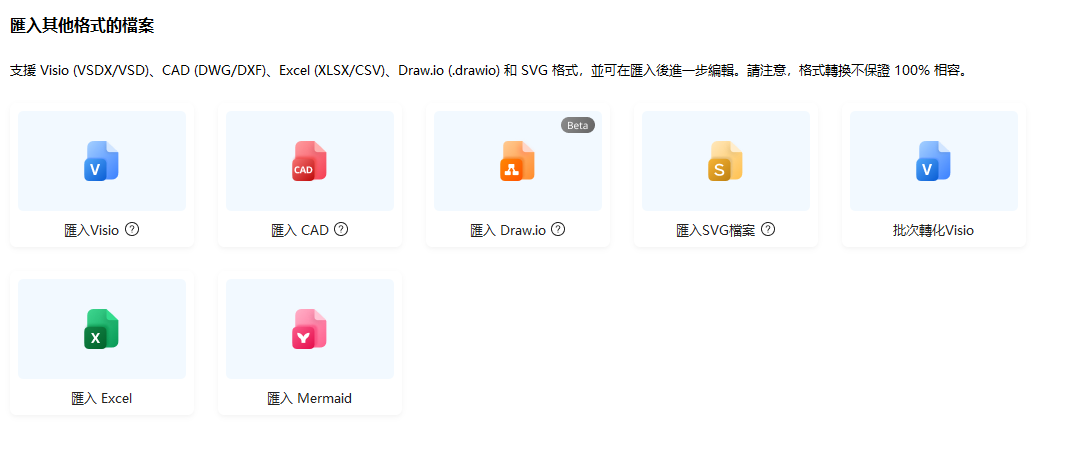

・活用 DXF/DWG 檔案
你可以將現有的 DXF 或 DWG 格式圖面匯入 EdrawMax，直接沿用既有的設計資料。這能讓新設計與舊有設計結合，提升圖面製作效率。

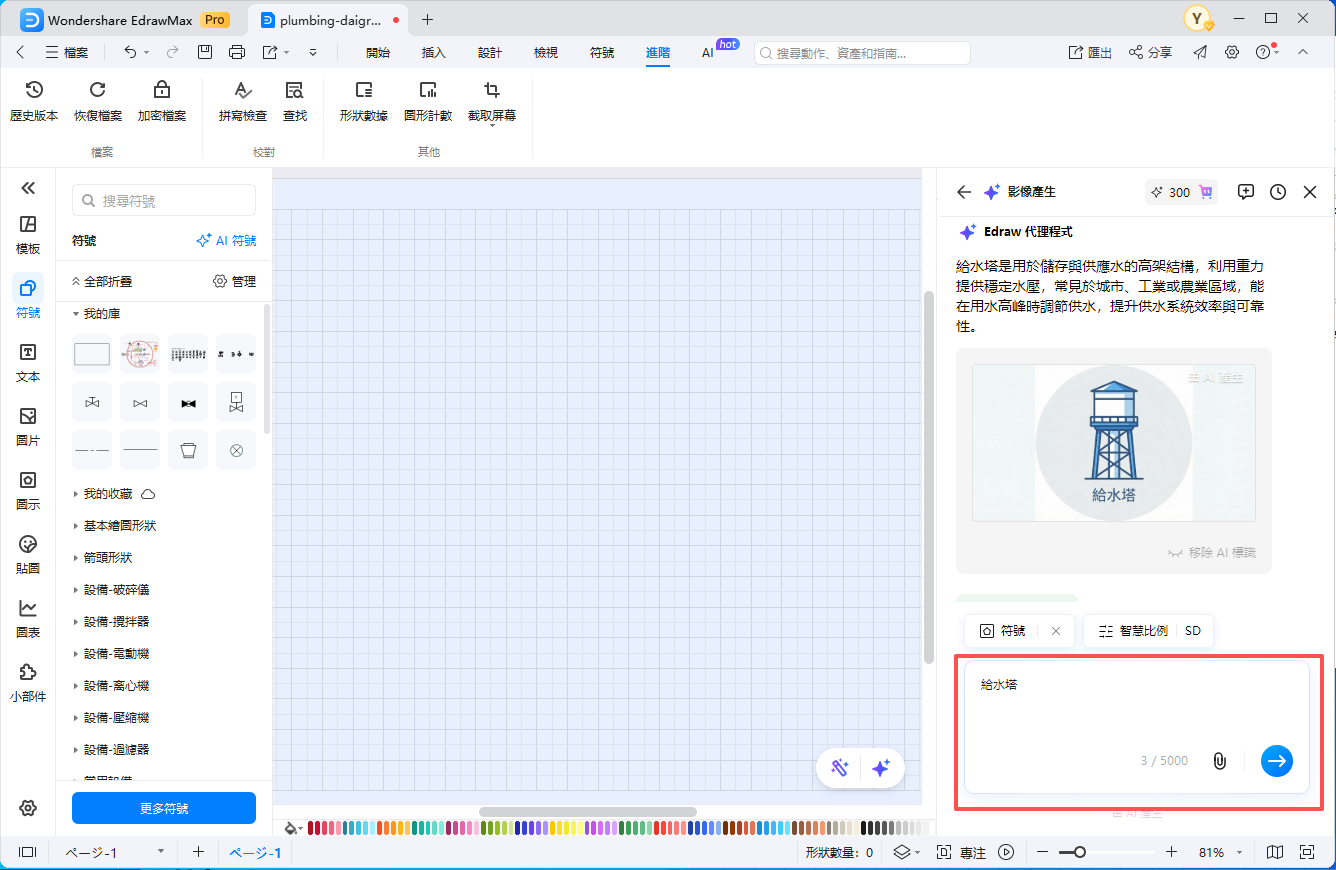

・使用 AI 功能
EdrawMax 內建 AI 圖片生成功能，能自動產生接近真實水電設備的照片，為圖面增添真實感。這項功能有助於視覺化理解設計內容。
運用 EdrawMax，製作與編輯包含水電圖符號、水電施工圖符號的管線圖或設計圖變得非常簡單。其靈活性與豐富功能，無論是新手或專業人士都能輕鬆上手。
3. 常見問題
3.1 關於接頭與連接部符號，如何表現接合方法或管線的連接狀態？
接頭與連接部符號能明確標示管線的連接方式與接合處特性。通常會使用如彎頭、三通等標準接頭符號，來表現直管、彎管、分岐等管線形狀與狀態。此外，也會使用承插或活接頭等符號來表示連接方式，並標示接合處是否可拆卸。在註記連接方法時，圖面上有時也會以文字具體標明「螺紋式」、「焊接」、「法蘭式」等。
3.2 上水道與下水道用水龍頭符號有何不同？
上水道與下水道用的水龍頭符號有明確區別，在圖面上會加以區分。一般來說，上水道用水龍頭會使用代表供應衛生用水的符號，而下水道用水龍頭則使用代表排水用途的符號。通常會搭配註記進一步說明用途，讓看圖者能一眼就辨識出管線的實際功能。
3.3 如何在圖面上註記管徑與材質？
管徑與材質的註記會附在符號旁邊，直接標示在圖面上。管徑會使用φ符號，例如「φ25」來表示內徑尺寸。材質則使用常見的簡稱，像是「SUS」（不鏽鋼製）或「PVC」（塑膠製）。這樣一來，施工或維修時就能立刻掌握必要資訊，有效提升作業效率。
總結
本文深入淺出地介紹了水電圖符號的種類與具體使用方法，從給排水設備符號、接頭、閥件、計測儀器到輔助記號都有涵蓋，內容貼近實際設計與施工現場，能立即派上用場。同時也說明了如何運用 EdrawMax 來有效率地繪製水電配置圖，讓你在實務工作中能馬上應用。
希望這些水電圖代號與水電施工圖符號的說明，能幫助你更精準地解讀與繪製圖面。不妨參考本文內容，試著用免費的 EdrawMax 來實踐精確且高效的水電設備圖面管理吧。
