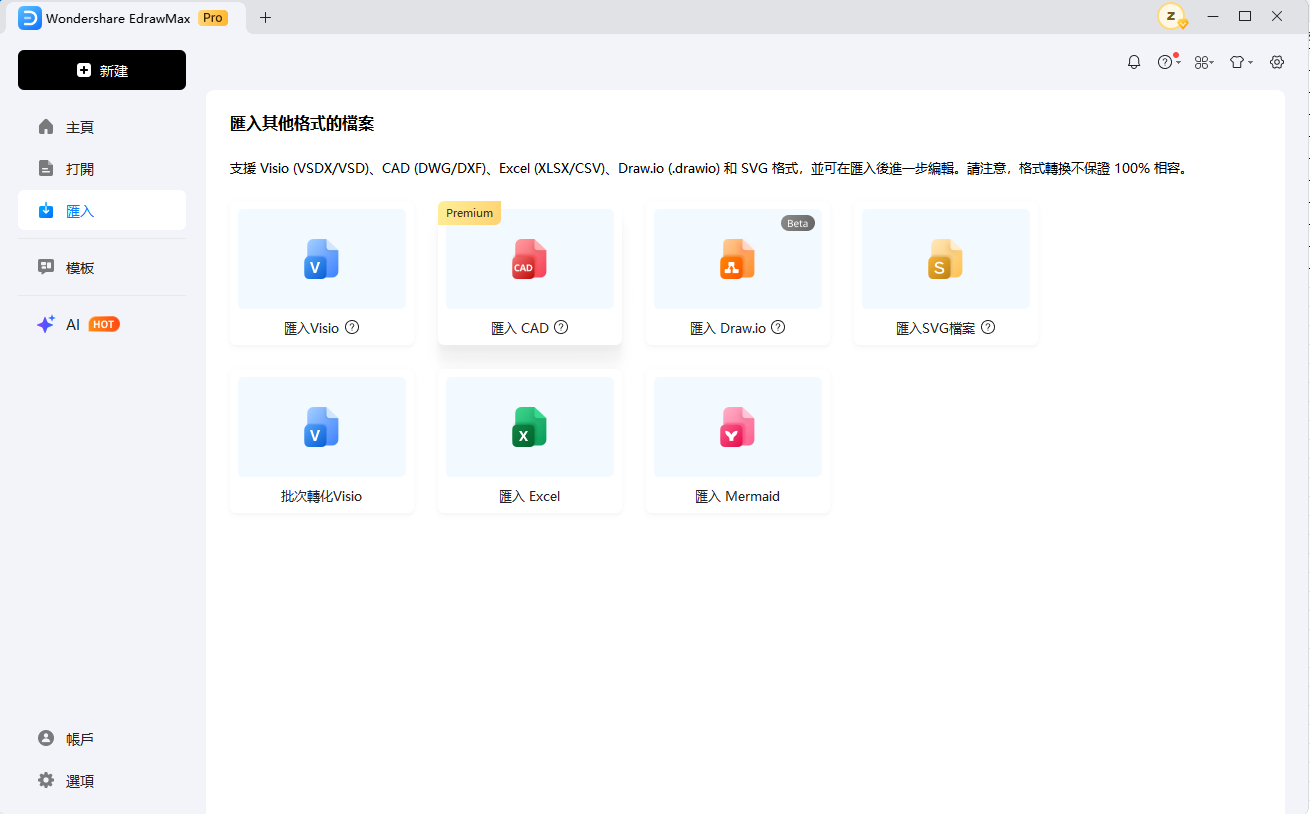

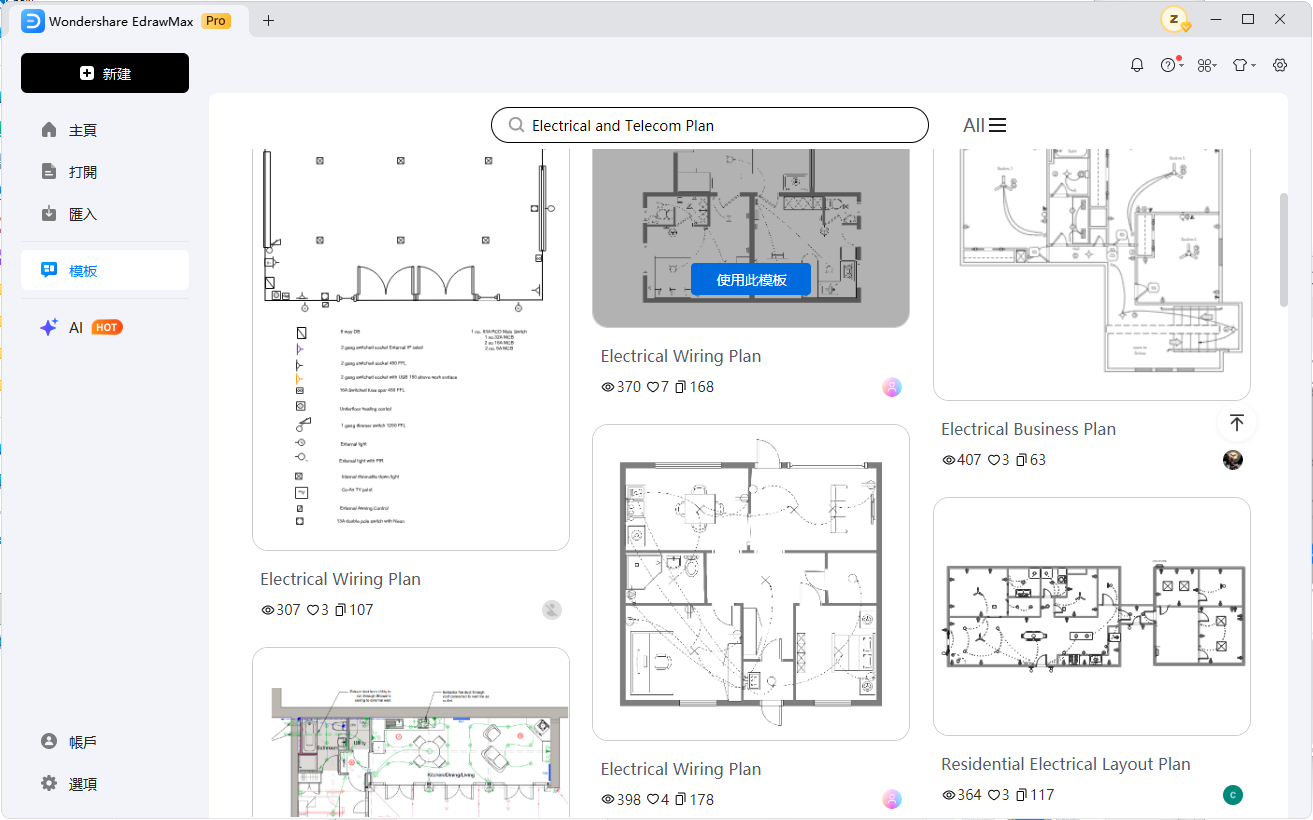

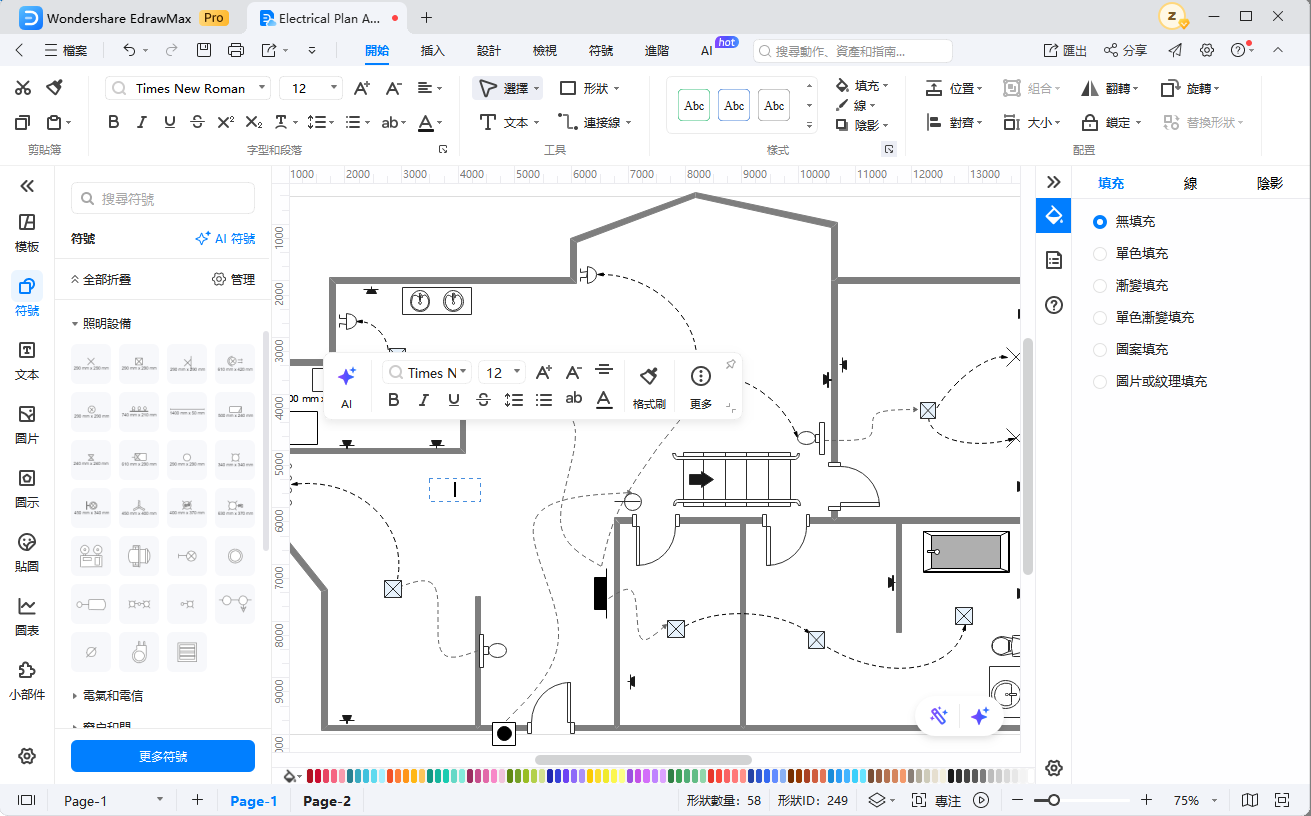

建築工程中會使用各式各樣的圖面。常見的圖面包含平面圖、立面圖、配置圖等，此外還有許多用途與目的明確的圖面。 天花板平面圖就是其中一種圖面。平面圖會依據觀看視角分為不同種類，而天花板平面圖是從下方仰視天花板面的圖面。本文將詳細解說這類天花板平面圖的閱讀方式與繪製方式。 免费下載 免费下載 免费下載 免费下載 免费下載 1.天花板平面圖是什麼 (出處：Shellpa股份有限公司) 天花板平面圖是呈現建築各樓層天花板平面狀態的圖面，也有人稱之為「範本（Tempure）」。這是了解天花板上放置的設備器材等資訊時不可或缺的圖面。 圖面上具體標示的資訊如下： ・天花板裝飾材料 天花板裝飾材料除了壁紙之外，也可能使用裝飾石膏板、矽酸鈣板等材料。這些材料每片尺寸皆為固定，因此需考量排版配置。 天花板裝飾材料的排版等資訊必須標註在天花板平面圖中。 ・照明器具等設備器材 天花板上設置的照明器具、火警警報器等設備器材的位置，也需標註在天花板平面圖中。照明器具的配置會影響房間亮度與室內裝潢，因此照明規劃會運用天花板平面圖。 此外，火警警報器等設置在天花板的設備位置，也需考量平衡性來檢查設置地點。 ・給排氣口的配置 若設有空調或通風系統，需在天花板、牆面或地面設置給排氣口。放置在天花板時，需將位置標註在天花板平面圖中，並規劃配置以避免與其他器具相互干擾。 ・天花板檢修口的配置 天花板內部的配線、配管發生故障時，需透過天花板檢修口進入維修，其設置位置也需標註在天花板平面圖中。應規劃在不與其他設備干擾、且適合作為入口的位置。 天花板平面圖是提升天花板裝飾效果與使用便利性的重要圖面。透過製作融入設計理念、高精度的圖面，能讓施工作業順利推進。 2.天花板平面圖的閱讀方式：符號、圖例與專業用語 上文已解說天花板平面圖的基本概念，接下來將說明其閱讀方式。不同於平面圖或其他類型的平面圖，天花板平面圖是呈現仰視狀態的圖面。 因此，完整標註天花板面的所有資訊至關重要。此外，閱讀天花板平面圖需掌握以下重點： ・尺寸 天花板平面圖必須具備精確的尺寸。若天花板高度、裝飾材排版、設備器材配置等尺寸有誤，整體平衡會被破壞，因此應明確正確且合適的尺寸。 ・設備器材的配置 天花板平面圖中的設備器材會透過特定符號呈現。尤其照明器具種類繁多，包含吸頂燈、吊燈、嵌燈等。 需在圖面上標註清楚器材種類，其他設備器材如給排氣口，也需透過文字或符號明確區分進氣口與排氣口。 ・裝飾材料的表現方式 針對天花板裝飾材料，可依材料種類採用不同的表現方式，讓天花板平面圖更易理解。需排版的材料應在圖面上標註排版方式，製作出能想像實際完工樣貌的圖面。 ・符號與代號 天花板平面圖會使用大量電氣設備器材的符號，從開關、插座開始，需標註至器材種類層級。 許多符號都是圓形搭配線條的相似造型，若無文字說明難以理解，因此需透過圖例彙集整理符號造型與名稱，製作出任何人都能理解的圖面。 3.天花板平面圖的繪製方式 製作天花板平面圖時，若讓各工程廠商一同檢視並加註資訊，能減少遺漏記載的情形，製作出平衡性佳的圖面。本文將以木造住宅為例，解說天花板平面圖的繪製方式。 ・填寫建築牆面位置、天花板高度、階梯落差等資訊 先依平面圖繪製出要製作天花板平面圖的樓層外框，同時填寫天花板高度、階梯落差等高度相關資訊，可想像成先搭建天花板平面圖的框架。 ・填寫電氣設備相關資訊 標註照明器具等電氣設備器材的配置位置。 ・填寫空調、防災設備相關資訊 標註冷氣、通風設備等空調器材，以及火警警報器等防災設備的位置與相關資訊。 ・填寫建築工程需設置的材料資訊 填寫天花板檢修口等與建築工程相關的材料資訊，需規劃在不與各項設備器材干擾的位置。天花板裝飾材料的排版也在此階段填寫。 ・填寫尺寸、圖例等資訊 最後填寫圖面各項尺寸資訊，並製作彙整所用符號的圖例。尺寸相關數字眾多，容易出錯，需謹慎標註正確資訊。 依照上述步驟製作天花板平面圖，能減少施工必要項目的錯誤，配置出平衡性佳的設備，輕鬆完成美觀的圖面。 免費下載 免費下載 免費下載 免費線上試用 試用 App & 免費領取 500 AI Token 試用 App & 免費領取 500 AI Token 4.推薦的平面圖製作工具EdrawMax 接下來將介紹一款適合用於製作天花板平面圖的繪圖工具：EdrawMax，這款工具不僅影響天花板完工效果，也能幫助我們遵循閱讀與繪製的規則。 EdrawMax是Wondershare推出的專注於繪圖與製圖工作的軟體。不僅能製作圖面，也可輕鬆製作圖表等，因此除了圖面外，EdrawMax也能用於製作簡報資料。 點擊即可使用此範本 平面配置圖範本 以下將介紹EdrawMax這款平面圖製作工具適用於天花板平面圖製作的功能。 ・可匯入DWG/DXF格式的CAD資料 可匯入其他廠商CAD軟體製作的圖面資料，因此也能修改施工方或發包方提供的圖面資料。 ・可透過豐富的圖面範本製作圖面 具備大量基礎圖面範本，能輕鬆製作圖面。因種類眾多，選擇接近天花板平面圖的範本，可提升圖面製作效率。 ・可使用多種類型的符號 提供多種可用符號，包含可直接用於天花板平面圖的照明符號等。適當運用這些符號，能省去自行製作符號的工作時間。 運用上述功能，能有效率地製作天花板平面圖。免費版雖功能有限，但可免費下載，建議先嘗試使用，體驗操作感受。 操作簡潔直觀易上手，可立即開始製作圖面。強烈推薦試用這款多功能的平面圖製作工具EdrawMax，請點選下方按鈕免費下載。 免费下載 免费下載 免费下載 免费下載 免费下載 5.FAQ：屋頂俯視圖與天花板平面圖的差異 眾多建築圖面中，不乏名稱相似、容易混淆的類型，本文將解說「屋頂俯視圖」與「天花板平面圖」的差異。 屋頂俯視圖 天花板平面圖 定義 屋頂俯視圖是從屋頂正上方俯瞰建築的圖面。 天花板平面圖是從建築內部仰視各樓層天花板的圖面。 記載內容 標示屋頂形狀、屋頂坡度等資訊。近年許多建築會設置太陽能板，因此也會標註太陽能板的設置數量與形狀等。 是掌握天花板面設備器材設置狀況的必要圖面，此外也會標註天花板裝飾材料的排版與配置等資訊。 用途 可說是讓施工者掌握屋頂面資訊的必要圖面。 此外，標示屋頂形狀與坡度，也能避免外觀上的錯誤。 是用於優化天花板面外觀的圖面，也可用於確認設備器材設置的平衡性。 也就是說，屋頂俯視圖是呈現屋頂資訊的圖面，天花板平面圖是呈現天花板資訊的圖面，需依據場景適當運用。 總結 本文詳細解說了天花板平面圖的相關知識。呈現天花板面資訊的天花板平面圖，是影響室內裝潢整體印象的重要圖面。不同於基礎平面圖、地面平面圖，天花板平面圖多於完工階段使用，需正確使用符號與代號，製作易於理解的圖面。 請準確地理解天花板平面圖的用途，製作精準的圖面。 免費下載 免費下載 免費下載 免費線上試用 試用 App & 免費領取 500 AI Token 試用 App & 免費領取 500 AI Token
