大家平時有機會看到平面圖嗎？就算看了平面圖，如果不是業內人士，多半也搞不清楚上面畫的是哪種窗戶，尺寸又是多少。
看完這篇文章，無論是裝修舊屋或興建新家，當你需要接觸平面圖時，就能派上用場。了解這些知識後，收到施工廠商提供的圖面時，你就能確實看懂內容，甚至自己動手繪製平面圖。
本文將介紹平面圖上的窗戶符號、種類、尺寸標示的判讀方法，以及如何在平面圖中繪製窗戶。
1. 平面圖窗戶符號一覽
窗戶種類繁多，不同類型的窗戶在圖面上的表示方式也不一樣。以下表格整理了常見的平面圖窗戶符號與平面圖窗戶圖例，並說明每種符號對應的窗戶名稱及其用途。
| 符號 | 名稱 | 說明 |
|---|---|---|
 |
推拉窗 | 最常見的窗型。兩片窗扇可左右滑動進行開關。 |
 |
橫拉窗 | 將窗戶下緣向外推，使其滑出開啟。窗戶上緣也能稍微開啟。 |
 |
上下拉窗 | 窗扇沿著窗框上下軌道滑動，向外推出開啟。窗戶外側無法安裝防盜窗或鐵捲門。 |
 |
上懸外推窗 | 以窗框上緣為軸，將下緣向外推出開啟。與橫拉窗類似，但上懸外推窗的上緣為固定軸，無法開啟。 |
 |
固定窗 | 僅由窗框和玻璃構成，無法開啟。通常用於採光或觀景的裝飾性窗戶。 |
 |
百葉窗 | 由多片玻璃板並列組成，透過轉動把手來調整開闔角度。 |
 |
單開窗 | 以窗框左側或右側為軸，透過鉸鏈向外開啟的窗型。 |
 |
雙開窗 | 兩片窗扇分別以左右兩側為軸，透過鉸鏈向外開啟的窗型。 |
 |
凸窗 | 從外牆向外突出的窗戶。室內側有窗台可放置物品，能讓空間看起來更寬敞，但較容易產生結露。 |
 |
裝有防盜窗的窗戶 | 窗戶外側加裝了格柵。作用類似覆蓋窗戶的圍欄，能有效防盜。 |
 |
裝有鐵捲門的窗戶 | 為防盜或防火而加裝鐵捲門的窗戶。颱風或暴雨時，也能防止玻璃被飛濺物擊破。 |
2. 圖面上窗戶尺寸的判讀方式
窗戶的種類繁多，尺寸與形式各異，例如大窗、小窗、左右推拉窗或固定窗等。
平面圖上標示的窗戶符號，乍看可能有些複雜，但判讀窗戶資訊與尺寸的方法其實很簡單，建議可以記起來。
例如在這張平面圖窗戶符號旁邊寫有文字，那就是窗戶的相關資訊。
由上到下，分別代表窗戶的類型、尺寸（長寬）、窗台高度以及玻璃種類。
尺寸欄位標示的「16518」，要拆成「165」和「18」來看，單位是公分。165代表窗戶的寬度，18代表高度，但讀取時要在最後加一個0，所以是180公分。這張圖面的窗戶，就是一扇寬165公分、高180公分的透明玻璃推拉窗（落地窗）。同理，如果標示為「05706」，就代表寬57公分、高60公分的小窗。
「H=2000」代表的是窗台高度，也就是從地板面到窗戶下緣的距離。在這個例子中，窗台高度是2公尺。
學會判讀這些窗戶資訊後，只要看平面圖窗戶圖例就能知道窗戶的類型、大小等。連窗簾的尺寸，不用到現場測量，也能從圖面得知。
3. 在平面圖中繪製窗戶的方法
在平面圖上畫窗戶並不困難。以下介紹如何使用 EdrawMax 在平面圖中繪製窗戶。掌握方法後就能輕鬆畫出窗戶，不妨試試看。

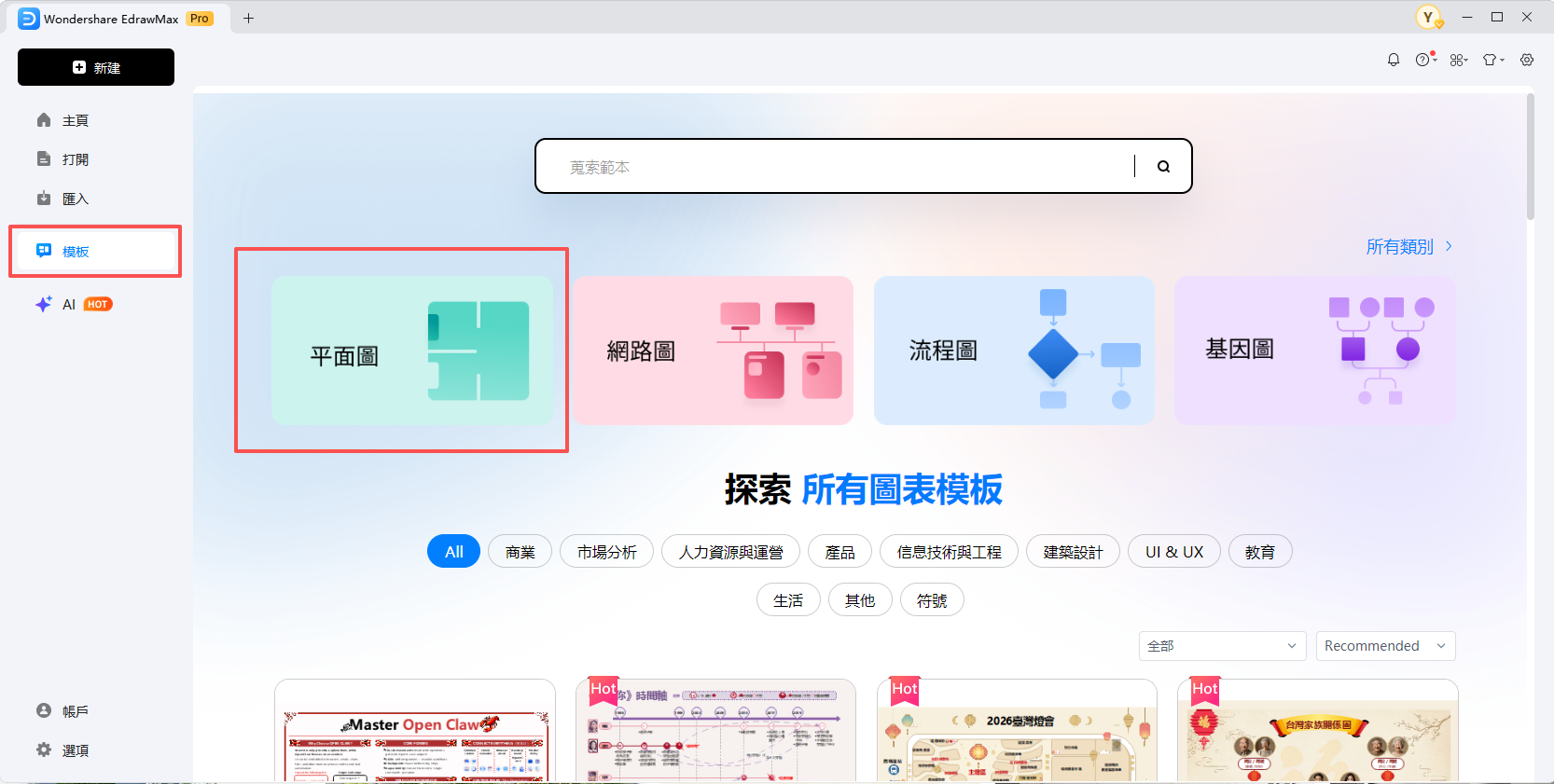

- 開啟 EdrawMax 後，畫面左側會看到範本。點擊【模板】，然後選擇【平面圖】。
- 從顯示的範本中選擇一個平面配置圖，選取的圖面就會顯示在繪圖區。
- 點擊左側功能表的符號。在搜尋欄輸入「窗」，搜尋後會出現窗戶和門的圖形，選擇你想要的窗戶圖形。選取的窗戶圖形會顯示在圖面上，接著將它拖曳到你想放置的牆體位置即可。

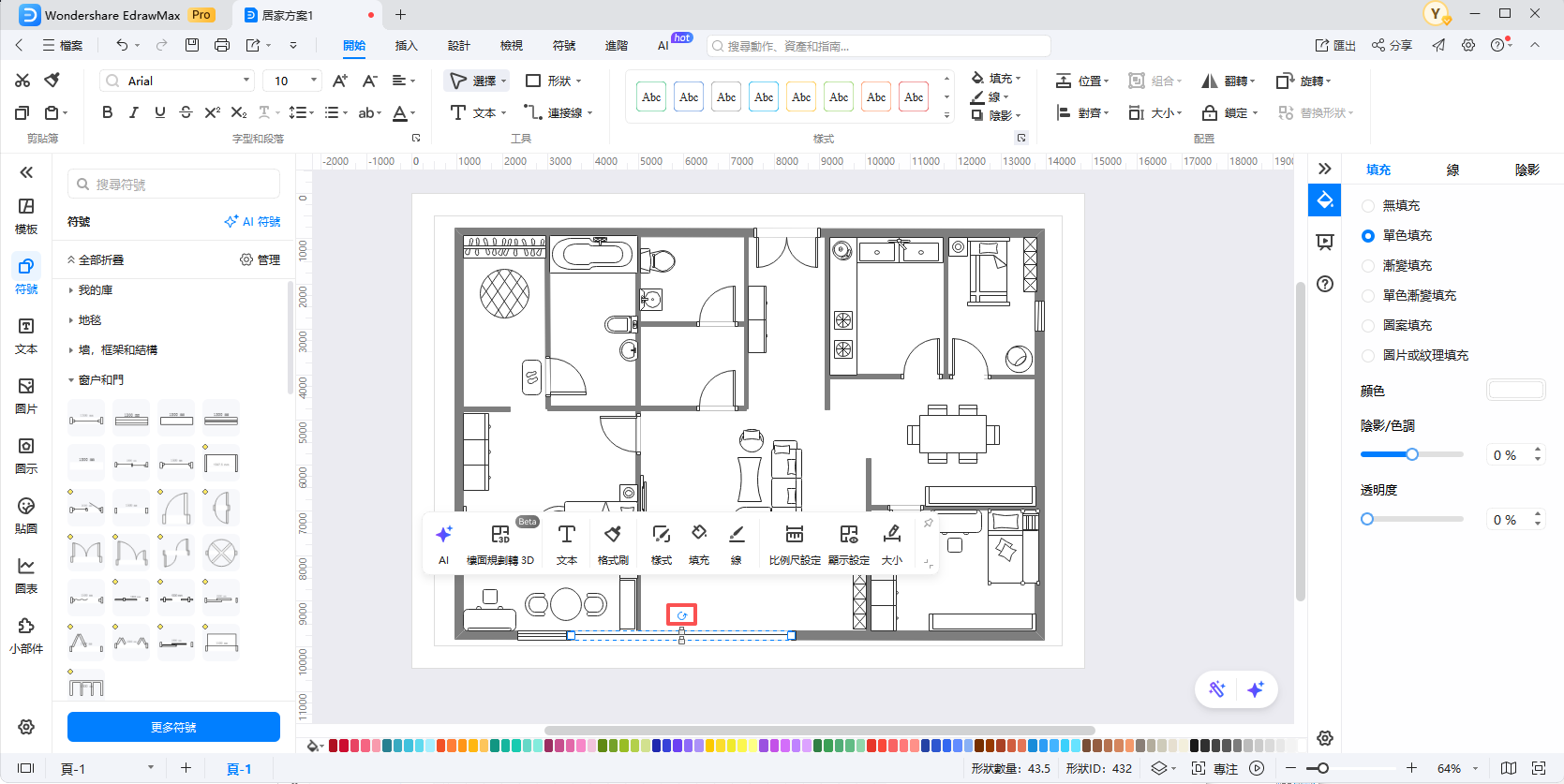

這樣窗戶就配置到圖面上了。如果想改變窗戶的方向，可以點擊下圖中圓圈標示的部分，按住並朝想要的方向移動滑鼠，方向就會改變。
用這個方法，就能輕鬆在平面圖中配置窗戶。

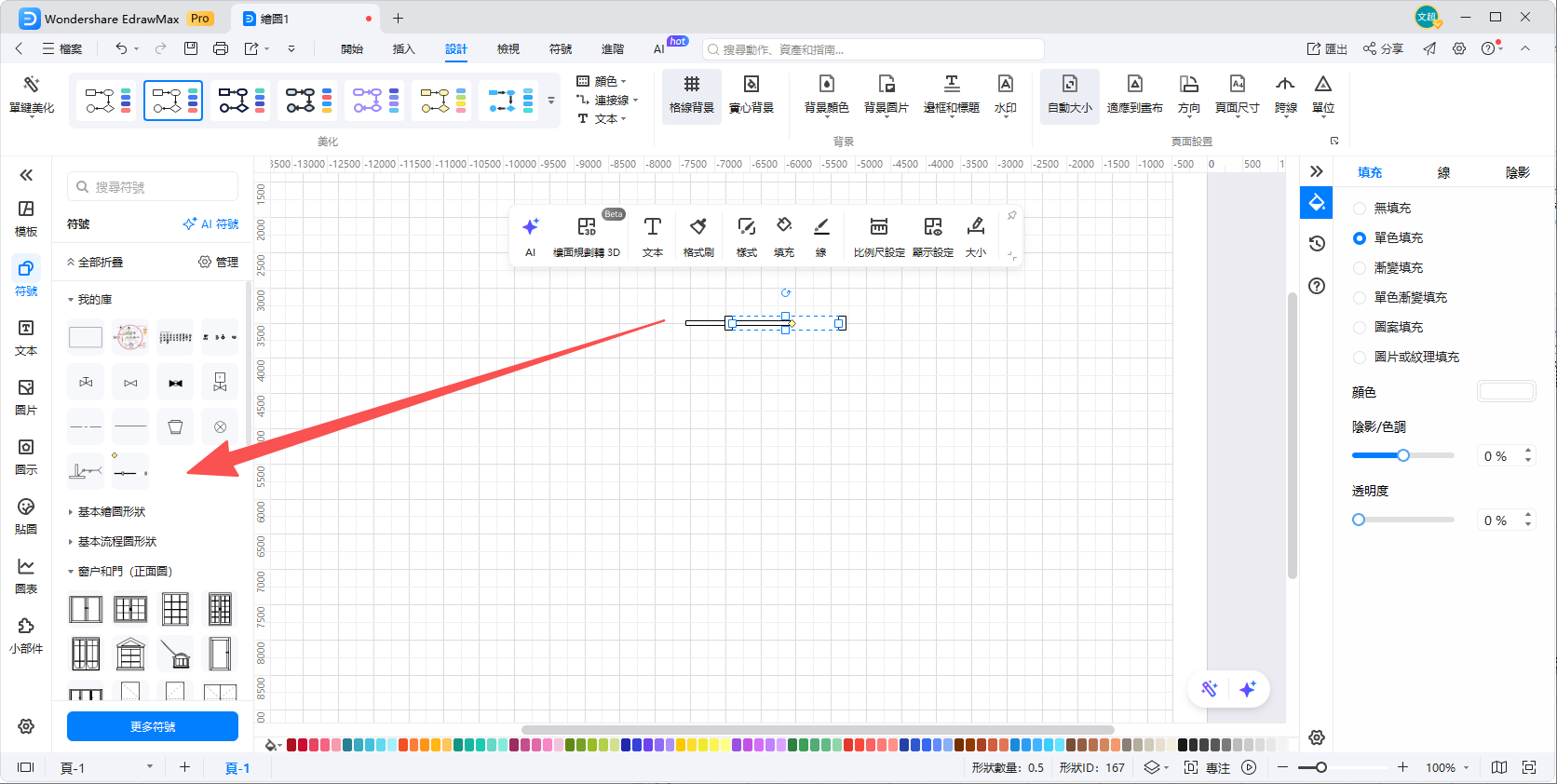

如果你想畫的窗戶在圖形庫或下載的元件中找不到，也可以自己用基本圖形組合出窗戶。而且，製作好的圖形可以儲存到「我的庫」，一旦建立好窗戶圖形，就能重複使用。
4. 繪製平面配置圖，首選 EdrawMax
是不是也曾想過自己動手畫平面圖，卻覺得很困難？用 EdrawMax 就能輕鬆完成你想要的配置圖。接下來介紹 EdrawMax 的特色功能，看完後不妨試試看。
特色 1. 豐富的範本與素材庫
如同前面介紹如何在平面圖上標示窗戶一樣，EdrawMax 內建了多種平面配置圖範本，以及繪圖所需的窗戶、住宅設備等豐富素材。你可以自由修改範本，並在圖面上配置窗戶、門或各種設備，輕鬆完成理想的平面圖。
除了住宅圖面，軟體也提供店鋪、辦公室等範本，適用於各種情境的平面圖繪製。此外，還有電路接線圖、給排水圖等專業圖面，能滿足不同行業的製圖需求，甚至能用來製作工程管理所需的進度表。
特色 2. AI 繪圖功能

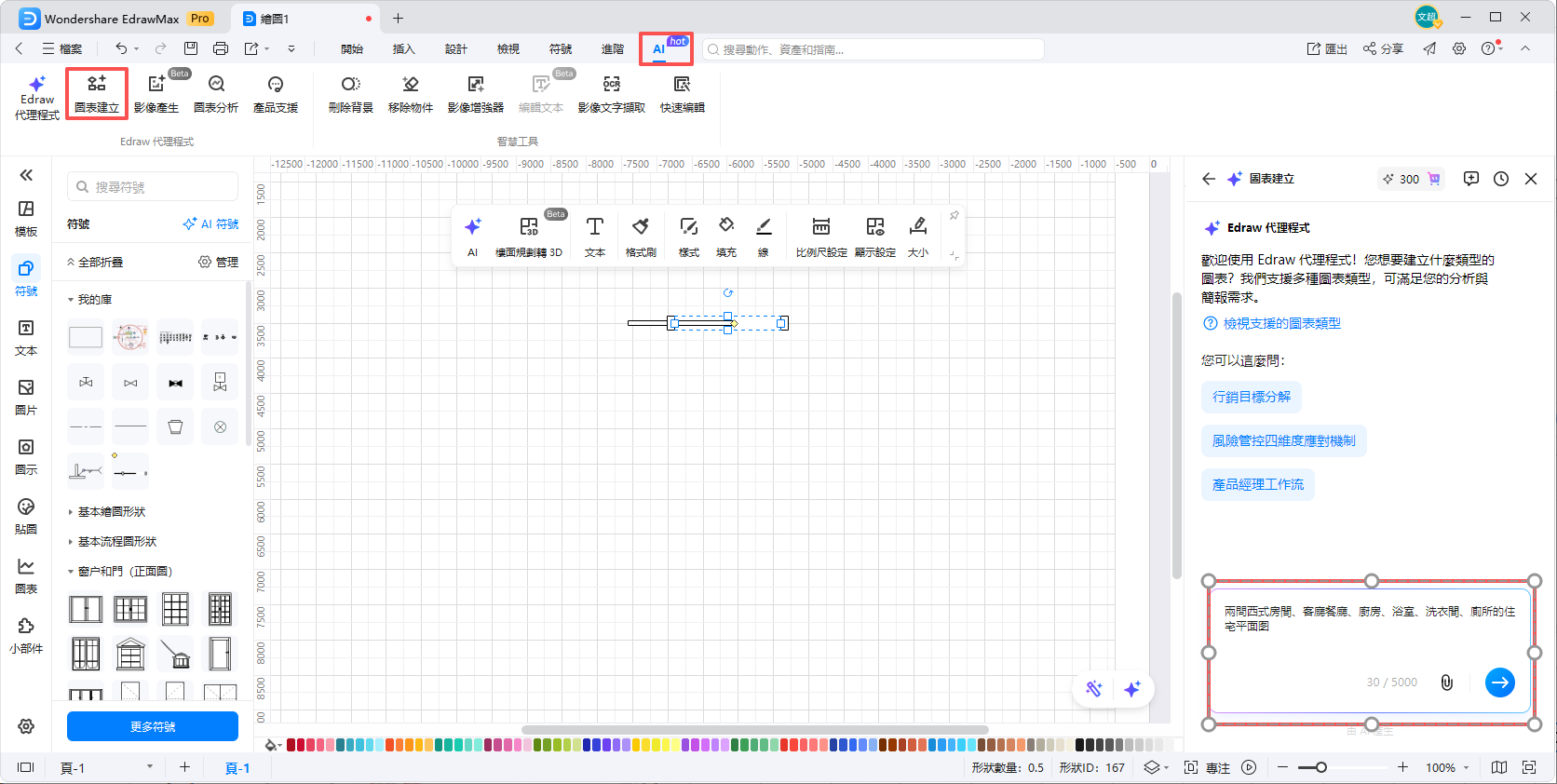

EdrawMax 內建 AI 功能。在繪圖區上方的標籤列點選【AI】，再按下【圖表建立】。在「圖像描述」欄位中，用文字輸入你想生成的圖像內容。
輸入描述後，點擊「開始生成」，AI 就會產生 4 種不同風格的圖像供你選擇。上圖就是用一段描述文字所生成的其中一張 AI 圖片。
有了這個 AI 功能，只需輸入文字描述，就能生成逼真的室內場景圖片，大幅提升繪圖效率。
特色 3. 便捷的圖面版本管理與共用
EdrawMax 支援圖面版本管理，你可以將舊版圖面覆蓋更新為新版，方便追蹤修改歷程。
此外，資料共用也非常簡單，能讓你順暢地與團隊成員或客戶分享圖面。具體的共用方法，請參考圖面共用功能指南的說明。
特色四：檔案格式相容性高

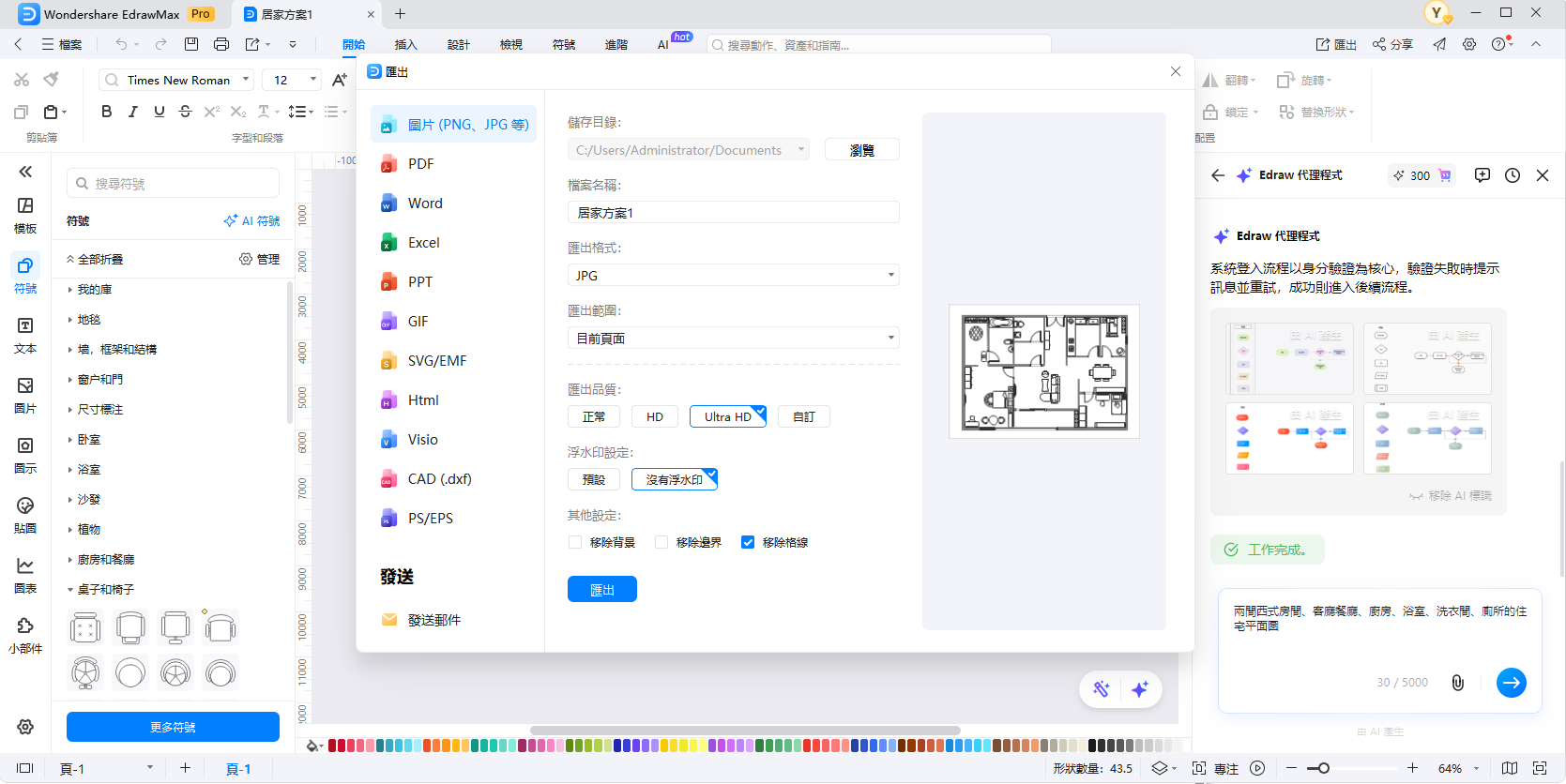

使用 EdrawMax 完成圖面後，可以匯出成 JPEG、PNG 等圖片格式，或是 PDF、Excel、Word 等多種檔案。此外，也能匯入 Visio、CAD、SVG 等格式的檔案進行編輯。
EdrawMax 具備這些便利功能，無論是新手，或是對目前使用的軟體不滿意的使用者，都能輕鬆上手。
5. 平面圖窗戶符號常見問題
Q1：如何顯示窗戶符號的尺寸？
A：點擊圖面上的窗戶符號，會出現功能標籤。在標籤內的設定中選擇「顯示所有圖形尺寸」，尺寸就會標示出來。
Q2：如何表現窗戶的開啟方向？
A：從圖形庫中新增箭頭，並根據開關方向調整箭頭指向，就能表現窗戶的動線。如果是單開或雙開窗，圖形中呈現弧形的部分，就代表窗戶的開啟軌跡。
Q3：如何將自製的窗戶組合成一個圖形？
A：將組合好的窗戶圖形進行「群組化」，就能作為一個窗戶圖形使用。操作方式是，拖曳滑鼠選取所有要群組的圖形，出現功能標籤後點擊「群組」，組合圖形就會固定在一起。將群組化的窗戶圖形儲存到「我的資源庫」，就能重複使用。
Q4：如果同一位置要裝兩種窗戶（例如：上方固定窗、下方橫拉窗），在平面圖窗戶圖例上該如何表示？
A：平面圖窗戶圖例的重點是讓讀者知道該處有窗戶，因此圖面上只需放置橫拉窗的符號即可。如果想特別標示有兩種窗型，可以在窗戶圖形旁邊加上文字說明，例如「上段：FIX 下段：橫拉窗」。
