建築圖面通常會在一張圖上呈現大量資訊，因此會使用各種符號來清楚標示圖面內容。
本文將介紹建築圖面中常用的各種符號。了解這些建築圖符號的意義，就能在繪製建築圖時靈活運用。
1. 建築圖符號大全
建築圖面會使用許多符號來表現不同的建築構件。
以下以 EdrawMax 內建的符號庫為基礎，介紹其中最常使用的幾類建築圖符號及圖例。

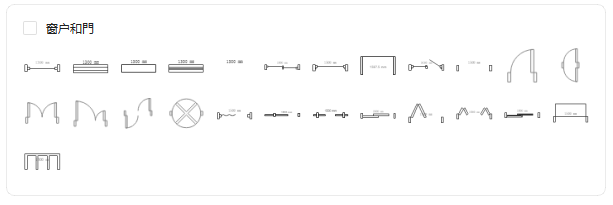

窗戶與門
在建築圖面，尤其是平面圖中，窗戶與門的符號如下圖所示。
窗戶與門是建築圖面中不可或缺的圖面符號。
窗戶和門各有不同種類，其開關方式會影響符號的表現形式。此外，安裝的開口寬度也會決定窗戶和門的規格，因此在繪製圖面時需要特別留意。
窗戶與門有所謂的「規格品」，也就是尺寸固定的現成產品，通常會從中選擇。若尺寸超出規格品範圍，則需特別訂製，成本也會隨之增加，因此一般多使用規格品。
記住這些規格品的尺寸，能讓繪圖過程更為順暢。

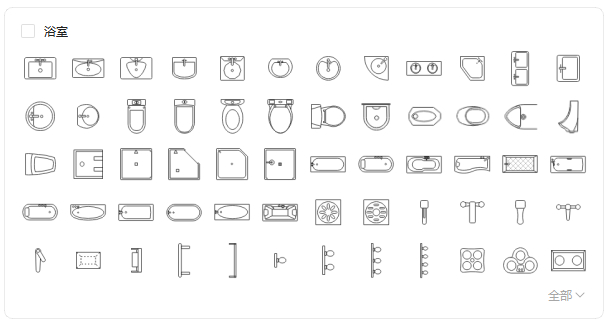

住宅設備
浴缸、洗臉台、馬桶等住宅設備也會以符號來表現。
這些符號是以俯視角度來呈現住宅設備的樣貌。
住宅設備的形狀通常較為流線或複雜，若從頭開始繪製會相當花時間。因此，能直接使用這些符號來繪製圖面，可以大幅節省作圖時間。
使用住宅設備符號時，要特別注意尺寸。如果標示錯誤，可能會導致圖面上看似可以安裝，實際施工時卻放不進去或無法安裝的麻煩。
若僅作為示意圖使用問題不大，但在需要精確尺寸的詳細圖面中，就必須依據實際產品的正確尺寸來標示，而不只是畫出形狀。

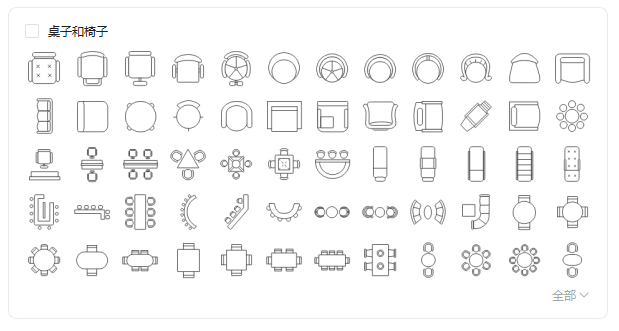

桌子與椅子
建築圖面中，空間意象也是重要的一環。為了明確呈現空間規劃，桌子、椅子等家具的配置也相當關鍵。
在圖面上標示家具符號，可以清楚看出家具擺放後的有效使用空間，讓整體規劃更為具體。
這類符號種類豐富，能配合各種不同的空間需求。
軟體內建的符號通常是通用尺寸，如果已經決定使用特定產品，建議可以調整符號尺寸來進行配置。

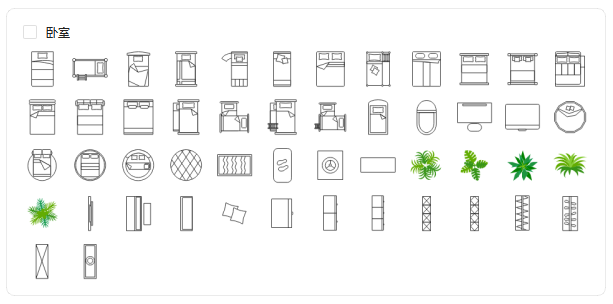

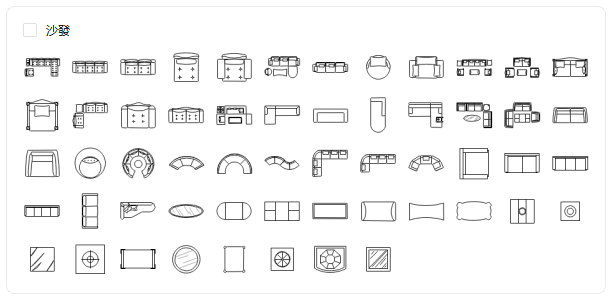

沙發與臥室
軟體也提供豐富的沙發與臥室家具圖例。透過與桌椅等符號組合，能更精準地描繪客廳、餐廳與臥室的空間配置。
這些家具符號同樣採用常見尺寸，非常適合作為繪圖時的參考依據。

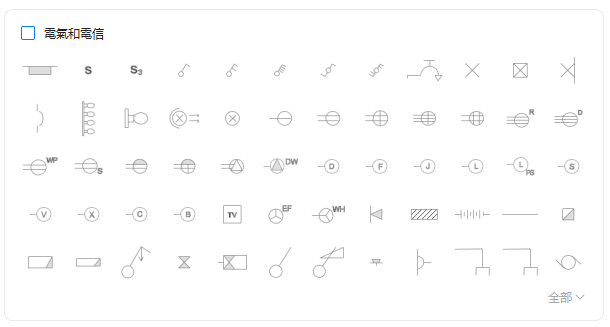

電氣相關符號
在建築圖面中，有一種專門呈現電氣資訊的「電氣和電信」。
EdrawMax 也內建了繪製此類圖面所需的電氣相關符號。
電氣配線圖會標示開關、插座類型以及配電盤的位置。由於資訊量較大，透過符號搭配簡易數字，就能輕鬆完成細部標註。

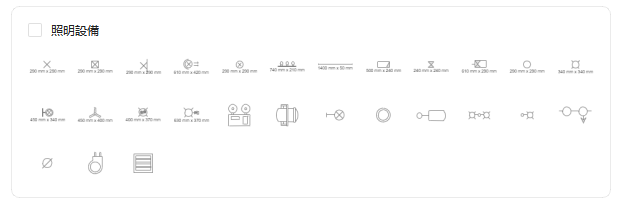

照明設備方面，也包含直接安裝於天花板的吸頂燈、崁入式崁燈等符號。
如此一來，施工時便能清楚知道是否需要為燈具預留開孔，以及所需的孔洞尺寸。正因為此類圖面需要傳達大量資訊，正確使用建築圖符號及圖例才能繪製出清晰易懂的電氣圖面。
如上所述，EdrawMax 內建了種類豐富的建築圖符號。
擁有如此齊全的圖例庫，對於繪製各類建築圖面將大有助益。請務必正確理解每個建築圖符號的意義與用途，並妥善運用於圖面中。
2. 如何使用建築圖符號
在建築圖面中，會使用各種圖面符號來清楚傳達設計內容。尤其在 CAD 軟體中，通常會將這些符號預先設為範本，讓使用者能輕鬆取用。
接下來，以 EdrawMax 為例，介紹如何在繪製建築圖時使用這些建築圖符號。

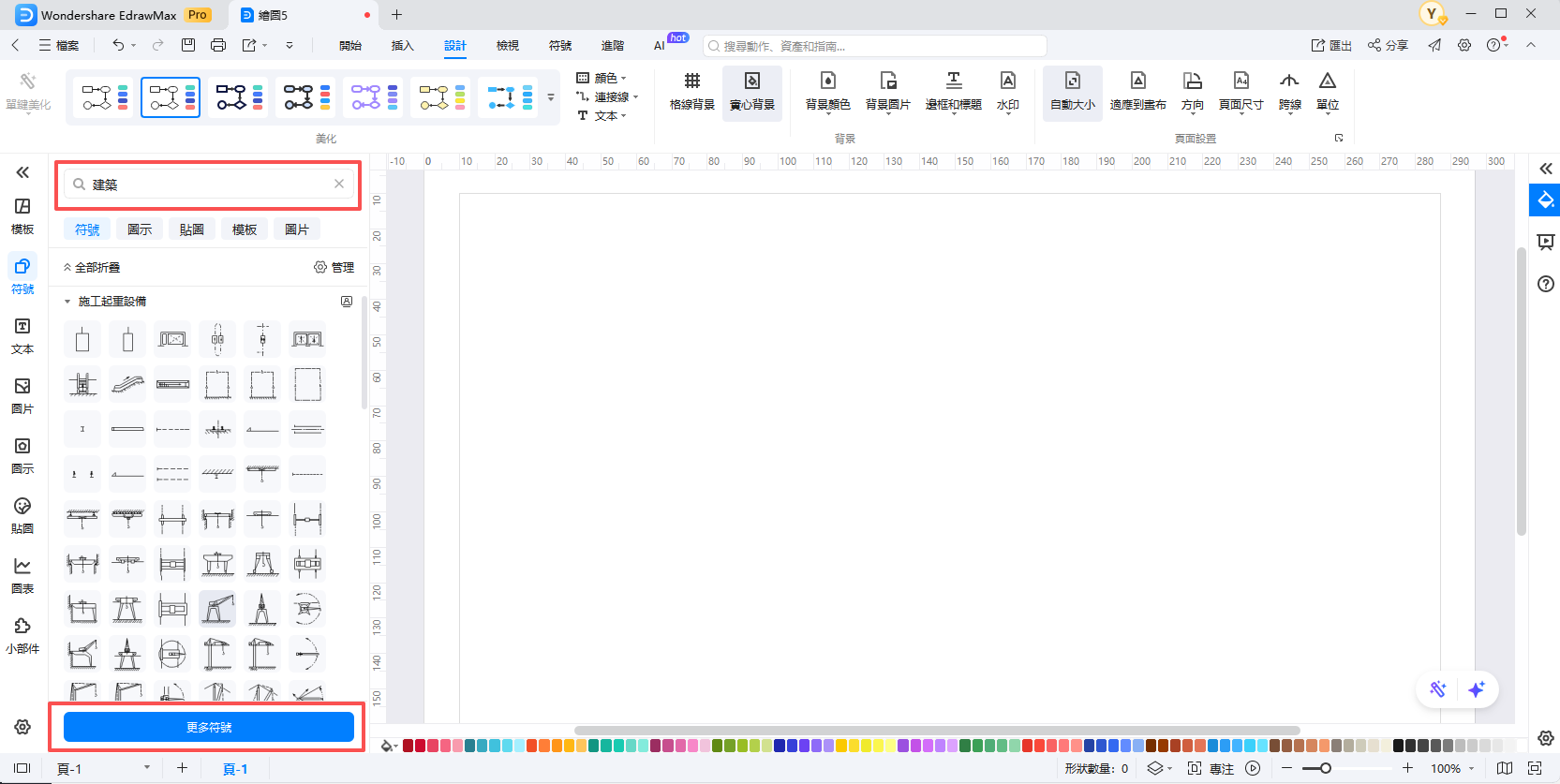

首先，在 EdrawMax 中開啟圖面，然後點選左側的圖庫面板。從中選擇你需要的項目類別。
由於建築圖符號種類繁多，一開始可能不好找，但你可以利用「搜尋」功能，快速找到需要的圖面符號。

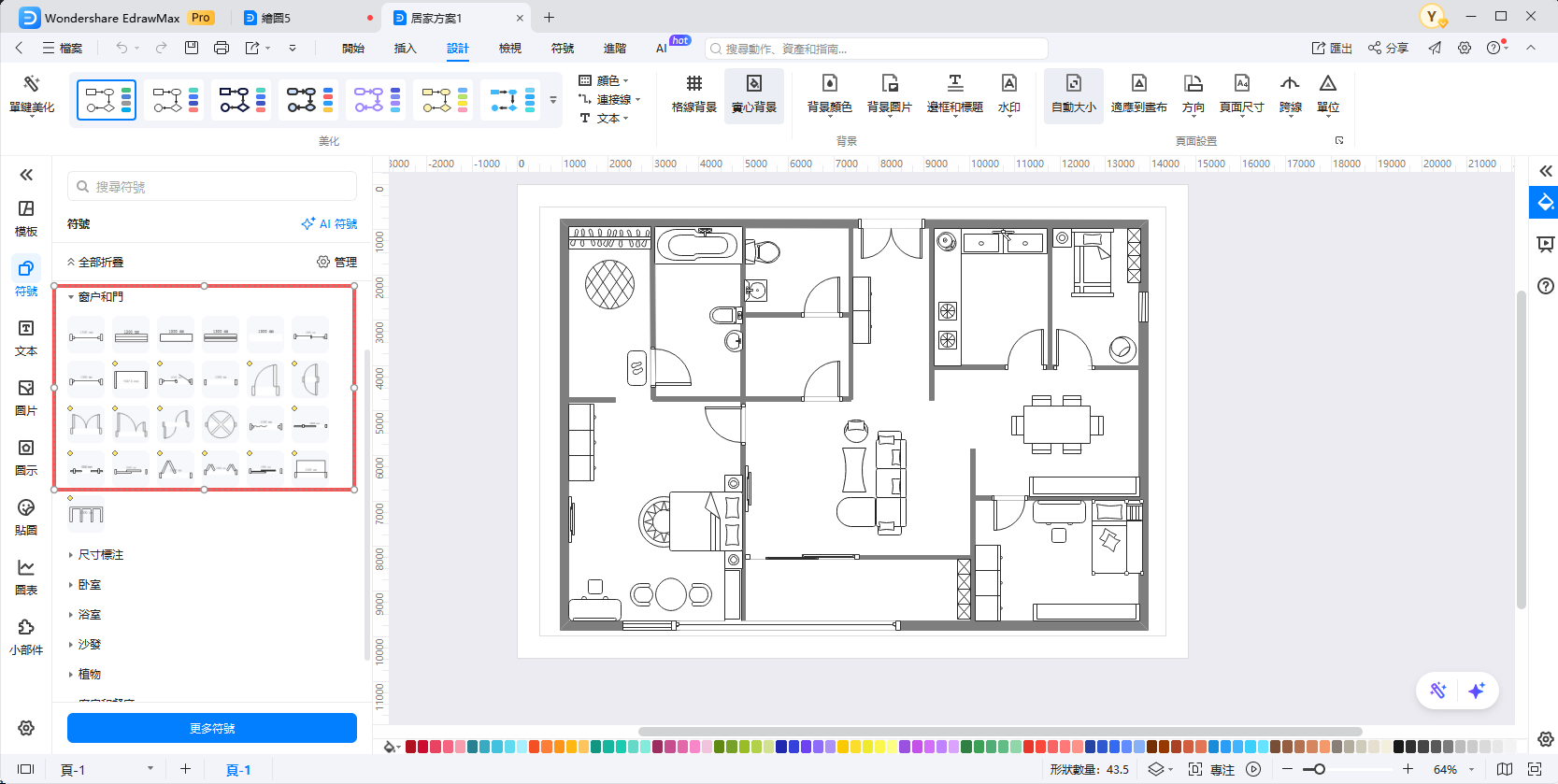

舉例來說，選擇「窗戶和門」類別，就會列出所有已預設好的窗戶和門的圖面符號。
從中挑選你需要的圖面符號即可。不同類型的窗戶和門，都有對應的建築圖符號。
每個符號都有名稱標示，因此很容易就能找到你想用的建築圖符號及圖例。

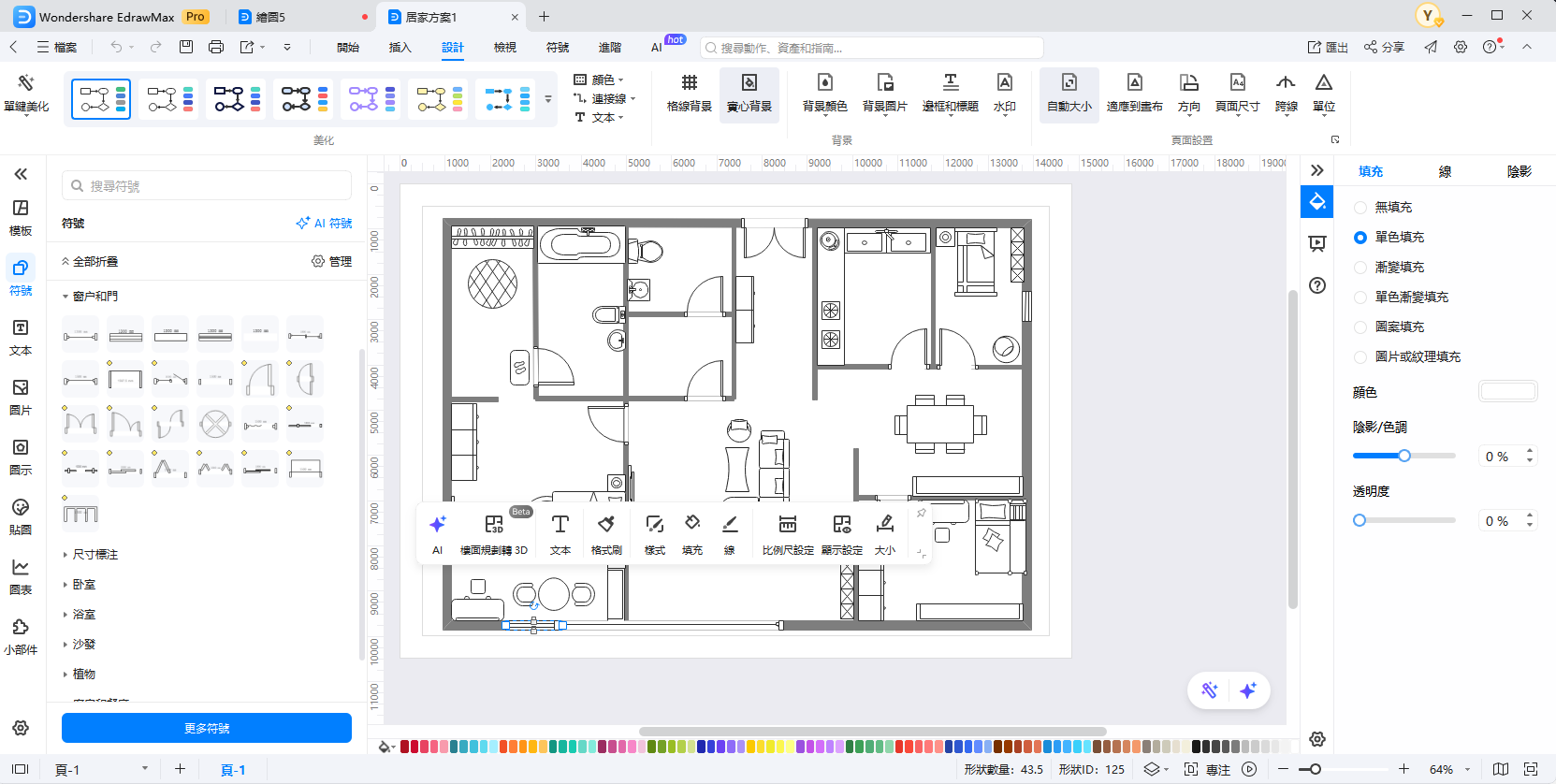

將你想使用的圖面符號，直接拖曳到圖面上想放置的位置，就完成放置了。
如果拖曳到牆體線段中，符號會自動吸附到中心點，放置起來非常直覺。
至於放置方向，只要牆體線段已繪製好，符號也會自動調整為垂直方向。
這些自動對齊功能省去了微調的麻煩，讓整個操作流程變得簡單快速。
符號放置到圖面上後，如果想調整尺寸，只需雙擊該符號，輸入你想要的尺寸數值即可。
尺寸可以自由調整，非常彈性。但如果是使用規格固定的既有產品（如標準門窗），調整尺寸時就需要特別留意。
以上就是使用建築圖符號的基本操作，步驟相當簡單。
EdrawMax 提供了豐富的建築圖符號庫、直覺的操作方式以及彈性的尺寸調整功能，讓任何人都能輕鬆上手，運用這些建築圖符號及圖例來完成專業圖面。
3. 建築圖符號的標準與規範
建築圖是供多方人員檢視的圖面，不能隨意繪製。
它必須依據統一的標準與規範來製作。
建築圖符號也是如此，必須符合相關的標準與規則。
關於建築圖符號的標準與規則，主要有以下幾項。
JIS A 0150 建築製圖通則
JIS A 0150 建築製圖通則是日本產業規格中，針對建築圖面繪製共通基本事項所制定的規範。
它規定了建築圖面的配置、組合與表現等一般原則，同時也規範了建築圖面中使用的符號。
其中彙整了圖面內使用的繪圖符號，並對圖面的比例尺也做了規定。
此規範所規定的表示符號如下。
平面表示符號
(出處：JISA0150:1999 建築製圖通則 - 日本產業規格簡易瀏覽)
針對出入口使用的門窗，以及窗戶開閉方式的不同，以簡易的符號來標示。
材料構造表示符號
(出處：JISA0150:1999 建築製圖通則 - 日本產業規格簡易瀏覽)
針對不同結構體，規定了其在圖面上的表現方式與符號，並說明了如何根據比例尺的不同來區分使用。
建築工事設計圖書作成基準
建築工事設計圖書作成基準是為了提升作業效率，針對建築圖面等製作時的基本事項、格式與表示方法所制定的規範。
此基準作為基本製圖規則，規定了多項內容。
用紙
規定圖面尺寸應使用符合JIS規格的A1至A3尺寸，長邊為橫向，並設置標題欄，圖面頂端應朝北等。
文字
規定了文字種類、字型、文字大小等。
針對一般使用的文字與標題使用的文字，分別指定了大小與寬度。
例如，一般使用文字規定為：字高4.0以上、字寬3.5以上，字型為黑體。
線條
使用的線型共有五種，包括實線、虛線、點線、一點鎖線與二點鎖線。
此外，線條粗細會根據圖紙尺寸，分為極粗線、粗線與細線三種規格。
其他如剖面線的間距與線條粗細，也都有明確的規範。
比例尺
比例尺方面，規定了包含常見的1/50、1/100、1/200等在內共13種比例，並指定了比例尺的標示位置。
詳細資訊可參考國土交通省的官方網站：https://www.mlit.go.jp/gobuild/gobuild_tk2_000017.html。
尺寸標註
尺寸標註的單位統一使用毫米，並規範了尺寸線與剖面線的繪製方式。
其他如基準線的線型種類，也都有相應的規定。
圖示符號
圖示符號會依據比例尺進行分類，主要規定了三大類符號。
分別是平面圖示符號、材料結構圖示符號，以及門窗開關方向圖示符號。
此外，在一般事項中，也規範了建築製圖的基本規則與圖面應記載的事項。
圖面的名稱、排列順序與記載內容等細節都有詳細規定。在使用建築圖符號及圖例時，請務必留意這些基準規範。熟悉這些建築圖符號，是正確解讀與繪製建築圖面的基礎。
