在繪製工程圖面時，正確區分線型是傳達設計意圖的基本功。
不同粗細與形狀的線條各具特殊意義，包括實線、虛線、單點鎖線、雙點鎖線等。適當運用這些線型，能大幅提升圖面的可讀性與精確度。
本文將詳細說明工程圖線型種類與用途，並分享實用的操作技巧。
1. 線型定義、圖例與應用
工程圖中的每種線型都肩負獨特功能，能精準呈現零件形狀與設計概念。
以下整理常見線型的圖例與實際應用：
實線是最基本的圖面元素，用於描繪零件外輪廓與可見形狀；虛線則表現內部結構或隱藏特徵，對傳達設計細節至關重要。單點鎖線標示中心線與對稱軸，能清楚呈現旋轉對稱件與螺栓孔位；雙點鎖線特別適合標註加工指示與可動範圍。
選擇線型時需注意粗細與間距，這些參數均符合JIS、ISO等國際標準，避免造成讀圖誤解。例如當線條重疊時，實線應優先於虛線與鎖線。掌握這些繪圖規範，才能確保資訊傳達無誤。
實務上可透過顏色輔助區分線型：用黑色標示重要輪廓的實線，藍色呈現輔助資訊的虛線，能有效提升圖面辨識度。
2. 繪線實用技巧
要精準運用各類線型，充分掌握繪圖工具功能是關鍵。以下以EdrawMax為例，分享具體操作要領。點擊下方按鈕立即免費試用：

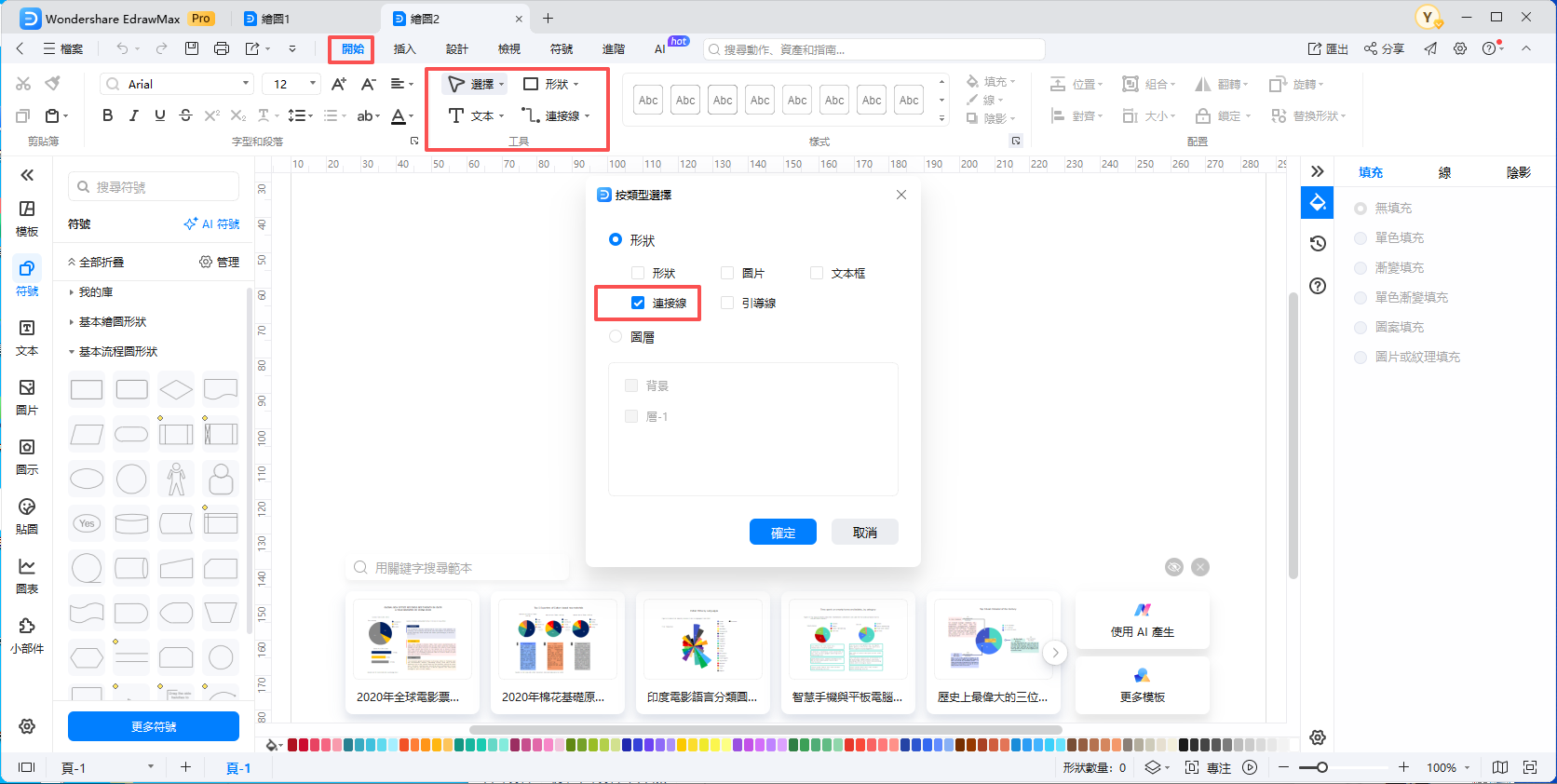

2.1 批次操作
當你需要一次修改整張圖面中所有線條的樣式或顏色時，可以按照以下步驟操作。
・ 從『開始』頁籤中選擇『工具』。
・ 點擊『選擇』→『按類型選擇』→『連接線』，即可批次選取特定類型或樣式的線條。
例如，在複雜的機械零件圖中，若想將所有中心線統一改為虛線，或是一次刪除所有輔助線，這個功能就非常方便。它能有效縮短操作時間，同時確保圖面的一致性。

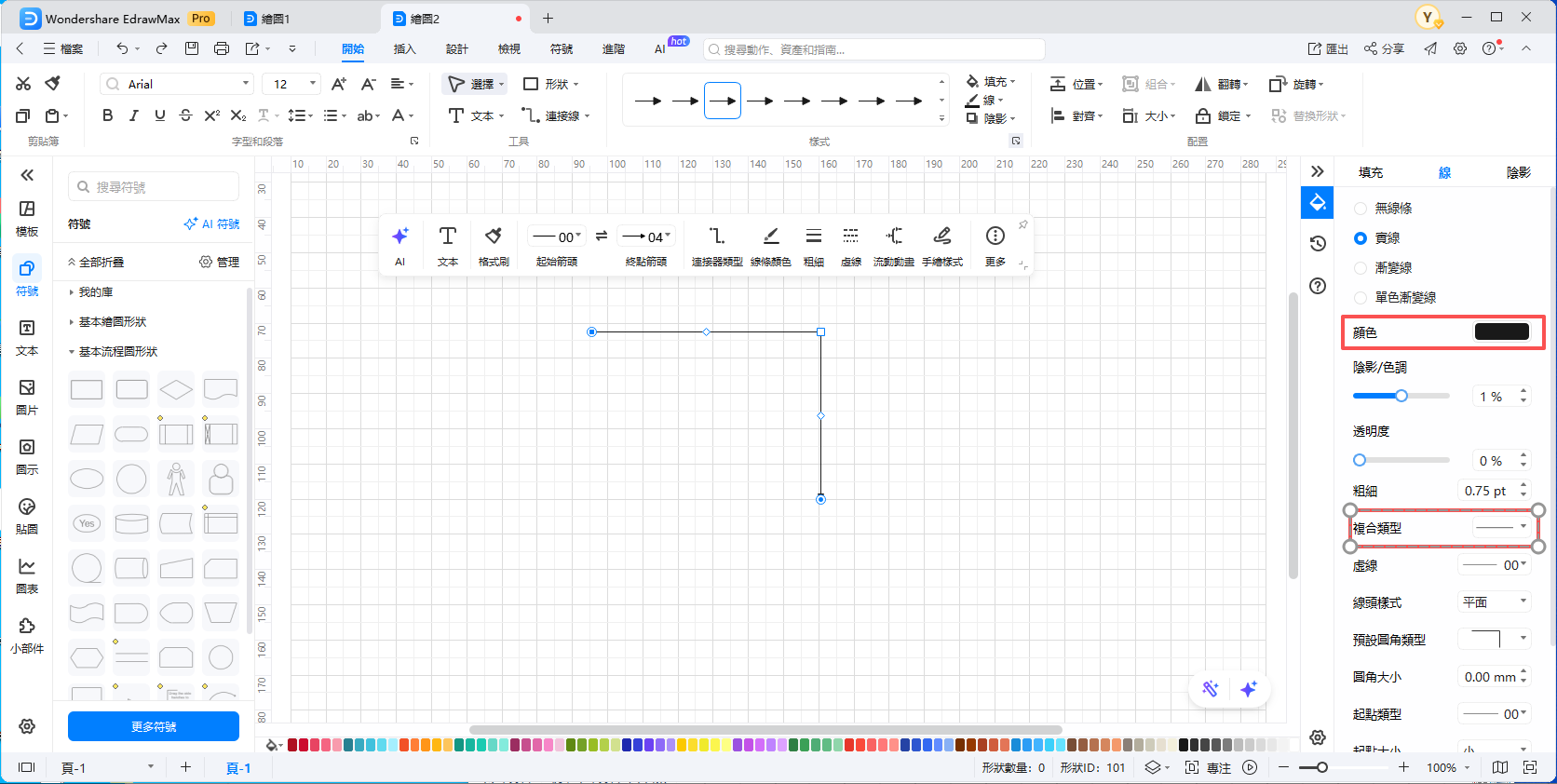

2.2 變更線型與線色
適當設定線條的樣式與顏色，能有效提升圖面的可讀性。
舉例來說，將實線（主要零件外型）設為綠色、虛線（隱藏部分）設為藍色、中心線（一點鎖線）設為橙色，就能讓圖面視覺上更容易理解。
在『右側』頁籤中，你可以詳細自訂線條的粗細與顏色。此外，將這些設定儲存為範本，下次繪圖時就能直接套用，讓操作更流暢。

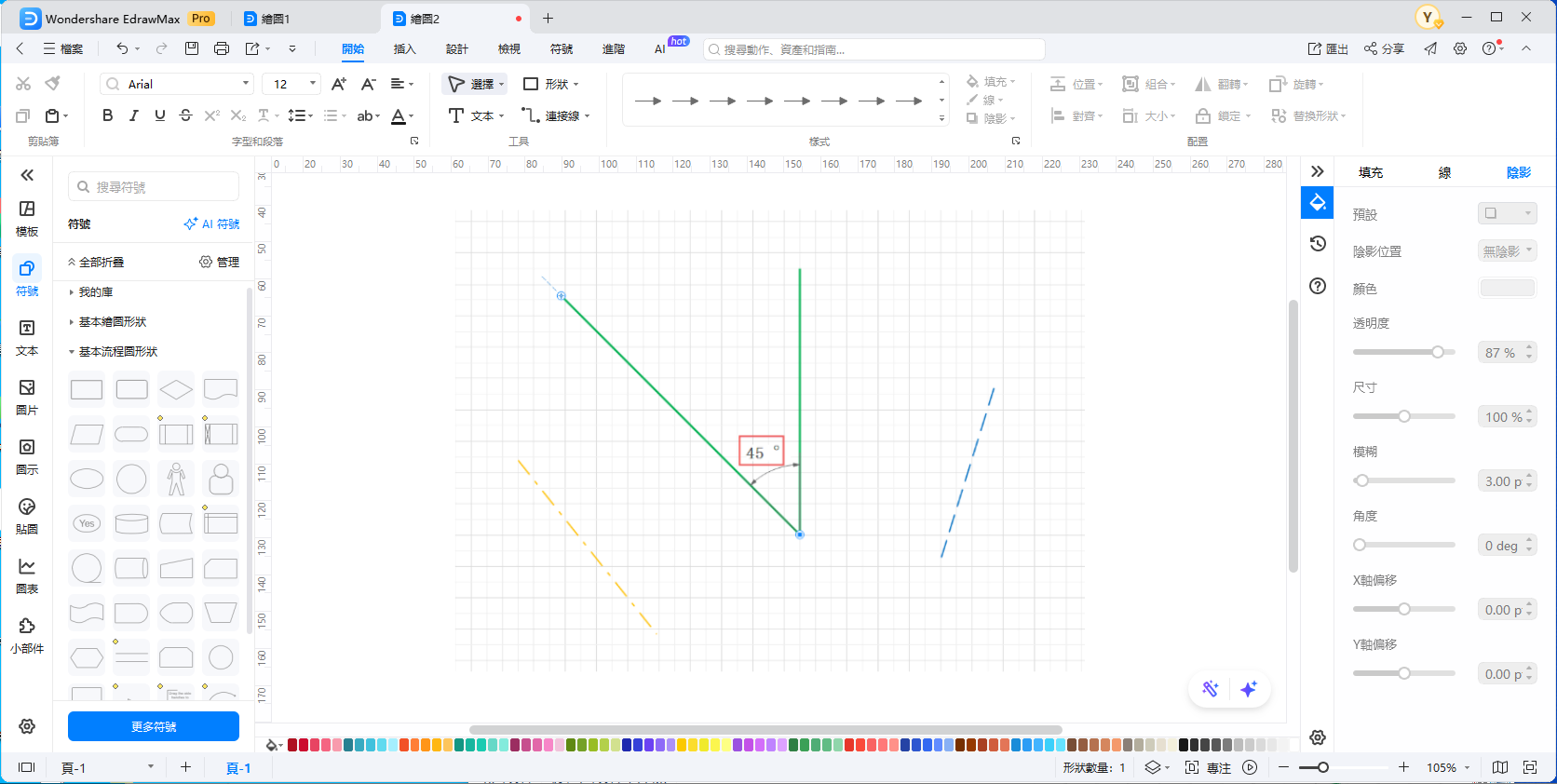

2.3 線條與角度調整
當你需要將線條精確旋轉到特定角度時，按住 Shift 鍵再進行拖曳，線條就會以 45 度為單位旋轉。
這個功能在繪製配管圖的斜向連接線，或是需要統一角度的電路配線圖時特別有用。
善用此功能，就能在直覺的操作中實現高精度的配置。

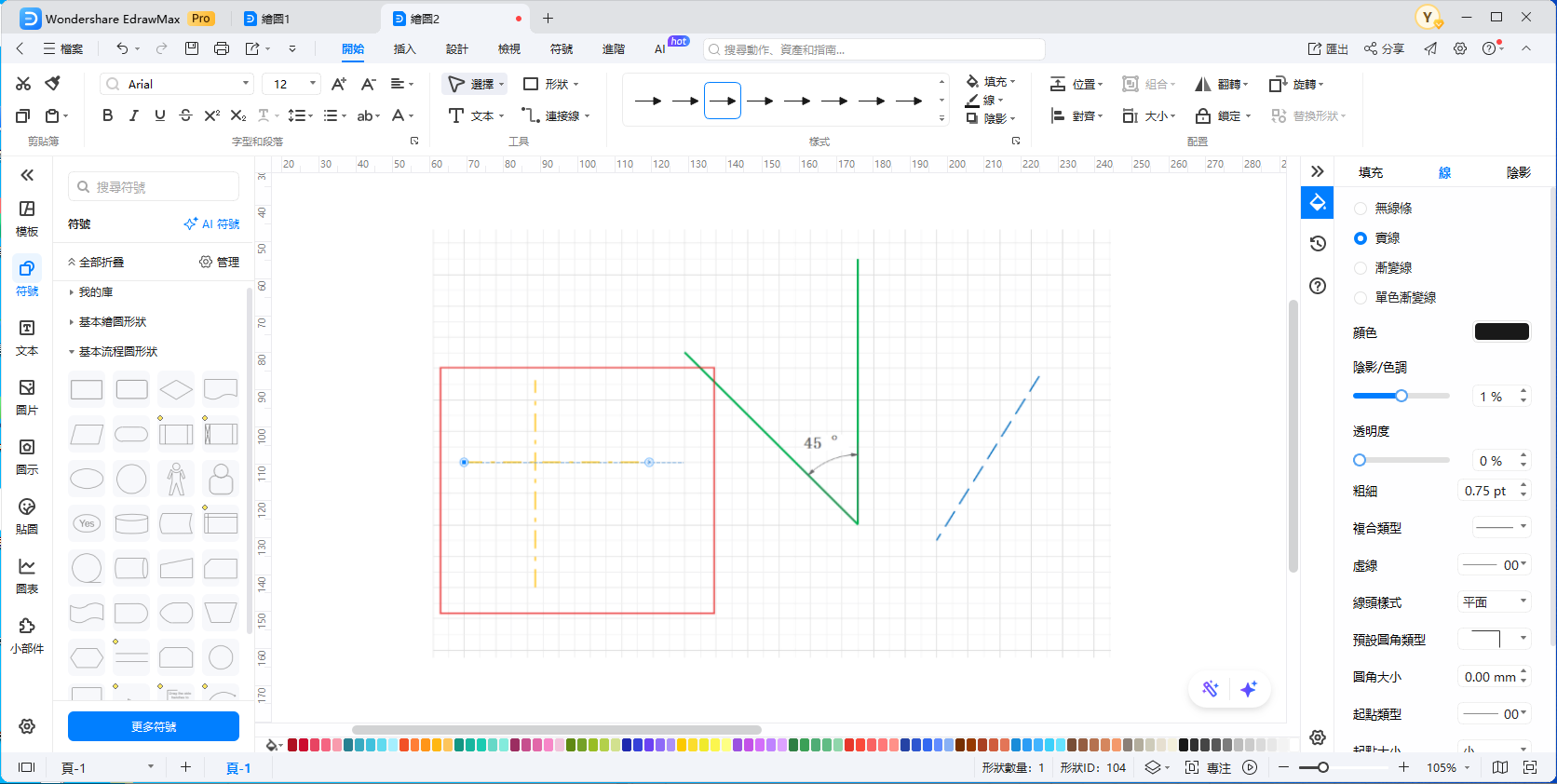

2.4 平行與垂直調整
當你想畫出與現有線條平行或垂直的新線條時，使用自動輔助線功能會非常有效率。拖曳線條時，軟體會自動顯示與現有線條平行或垂直的輔助線位置。
例如，在建築圖面中對齊柱子位置，或是在機械圖面中等間距排列螺絲孔時，這個功能就非常實用。
活用輔助線，可以減少手動繪製的誤差，創作出更具統一感的圖面。
掌握以上操作技巧，能讓線型的選擇與配置變得更有效率且精準。善用 EdrawMax 這類工具，你就能輕鬆繪製出設計意圖明確、視覺清晰易懂的專業圖面。
3. 常見問題
3.1 虛線與點線有什麼不同？
虛線由短線段與間隔組合而成，主要用來表示零件內部或被隱藏的形狀。例如在機械零件設計圖中，要表現內部結構或看不見的部分時，就會使用虛線。
另一方面，點線則是由均勻的點連續構成，主要用於標示參考線或零件的位置。點線常被用來指示設計圖上夾具或基準面的位置。
這兩種線型不僅視覺上不同，在圖面上的功能也各異，因此根據用途正確區分使用非常重要。
3.2 線的顏色分別代表什麼意思？
線的顏色會根據圖面用途與閱讀對象來區分使用。在設計現場，紅色常用來標示重要部分。例如，將需要修改或再次確認的地方用紅色強調，可以有效防止製造時的失誤。
此外，藍色通常用來表示輔助性元素，例如夾具或假想線。而黑色或灰色則用於主要結構或基準線，讓視覺區分更容易。
根據目的靈活運用這些線色，能提升設計圖的清晰度與準確性。
3.3 線的優先順序為何？
當圖面上的線條重疊時，必須明確規定哪條線優先顯示。一般來說，會遵循以下優先順序：
① 實線（最重要，用於表示外型或可見的形狀）
② 虛線（表示內部結構或隱藏部分）
③ 一點鎖線（中心線或對稱線）
④ 二點鎖線（加工面或可動範圍等）
舉例來說，當零件內部隱藏的孔洞中心線與外型線重疊時，會優先顯示表示外型的實線。這是為了正確傳達零件可見的部分。另外，在機械零件的組裝圖中，表示可動範圍的二點鎖線也可能會重疊在虛線或中心線之上。
遵循這些規則，可以確保設計意圖被正確理解，並預防製造現場發生問題。
3.4 什麼是線的間距？
線的間距，指的是虛線或點線中，線段與線段之間的間隔。
這是提升設計圖可讀性、準確傳達意圖的重要元素。對於小型零件，可以將間距設得較窄；大型零件則設得較寬，這樣能讓圖面整體更協調。此外，JIS規格規定平行線之間的最小間距需在0.7mm以上，遵守此規定可以避免解讀上的錯誤。
例如在建築圖面中，會將鋼筋配置的虛線間距設寬，以確保清晰易讀。
總結
正確使用線型，在設計圖的解讀與製造流程中扮演著關鍵角色。
本文說明了實線、虛線、點線、一點鎖線及二點鎖線等線型的定義、用途，以及適當的繪製技巧。同時也透過線的優先順序、間距等具體標準與實例，探討了實務上的應用方法。
活用這些知識，你將能繪製出精準傳達設計意圖的圖面，並有效預防製造現場的問題。希望這些內容能幫助你提升繪圖的精度。
本文使用的工具「EdrawMax」提供免費試用版。建議你實際體驗看看它的操作手感。
