在製造業界中，配線計裝圖和流程圖是常見的圖面。要順利推進工作，快速解讀 P&ID（管線儀表圖）可說是不可或缺的基本能力。

本文將詳細說明P&ID 的讀圖方法。學會之後，即使是 P&ID 新手也能馬上讀懂圖面。

本文將以 EdrawMax 提供的配管符號為基礎，說明 P&ID 符號的意義與標記方式。讓你快速掌握 PID怎麼看 的技巧。

隱私保護 | 無惡意程式 | 無廣告

第一部分：P&ID圖面怎麼看

什麼是 P&ID？P&ID 是用專用符號呈現設備、機械、閥門等元件的圖面。透過這些符號之間的關係，能清楚建構出工業製造流程。以下帶你掌握 P&ID 怎麼看，讓你快速學會閱讀圖面的方法。

1.1 認識 P&ID 符號的意義

如開頭所說，設計 P&ID 圖面需要用到許多專用符號。因此，要讀懂 P&ID 圖，必須先了解這些 P&ID 符號 及其流向。一般來說，P&ID 圖中會包含 泵浦、熱交換器、攪拌機、粉碎機、容器、壓縮機、過濾器、馬達等機械設備，以及閥門、配管和各種儀器。

閥門的符號呈「８」字型。閥門類型有很多種，包括手動閥、玉形閥、旋轉閥、球閥等。在 P&ID 圖中使用閥門，可以明確標示出流程中的控制點。

配管用直線表示。根據線條的粗細，會區分為主管路、副管路等不同類型。透過 配管符號，可以呈現設備之間的工藝流程流向。

儀器的符號是在圓形內畫一條直線。線條可以是實線或虛線。線條的上下兩端可能會標註文字和數字。在 P&ID 中，儀器主要用於測量 溫度、壓力 等參數。

隱私保護 | 無惡意程式　　15天免費試用

1.2 認識符號標記

只了解符號的含義還不夠，要深入解讀 P&ID，還必須掌握每個標記代表的意思。P&ID 圖面上的符號標記包含設備的名稱、功能和編號等資訊。設備指的是管路、儀表等元件。

設備符號包含表示設備種類或名稱的字母縮寫，以及設備的編號。

範例：PT-102
　　PT 代表壓力傳送器，102 表示第一個（01）製程中的第二個設備。

配管的標記包含該管路的口徑、材質、流體種類等資訊。

範例：PL1031-300-B2E
　　PL 表示管路中的流體，1031 表示管路的位置編號，300 表示管路口徑，B2E 表示管路的等級。

儀表的符號會根據圓圈內的線條，在上方標註儀表的字母縮寫，下方標註編號。
範例：

PC 表示壓力控制，代表儀表的功能，55 是儀表的迴路編號。

以下是 P&ID 中常見的字母縮寫對照表，幫助你快速查閱每個符號的意義。

1.3 初步了解製程流程

前面提到的內容，可以說是解讀 P&ID 圖面的基本功，也是前置準備。接下來，就帶你看怎麼解讀 配管符號 圖。

一般來說，P&ID 除了管線配置圖之外，還會包含標題、設備清單等與製程相關的資訊。善用這些標題和相關檔案，就能大致掌握 P&ID 圖所呈現的製程流程。

1.4 依主要管路配置來閱讀

最後，帶你依據管路配置來看 P&ID。在 P&ID 中，設備通常會隨著管線連接，從左到右排列——這是繪製 P&ID 的基本規則。因此，閱讀時請跟著管路的連接方向，從左到右、從上到下，順勢理解整個製程流程。

看完以上說明，相信你已經掌握 PID怎麼看 的基本概念了。

Part2：P&ID 的實際應用案例

以下為使用「P&ID 繪圖軟體」EdrawMax 製作的幾個 P&ID 應用範例。你可以參考前面說明的閱讀方式，實際練習解讀這些管線配置圖。

2.1 2D P&ID 範本

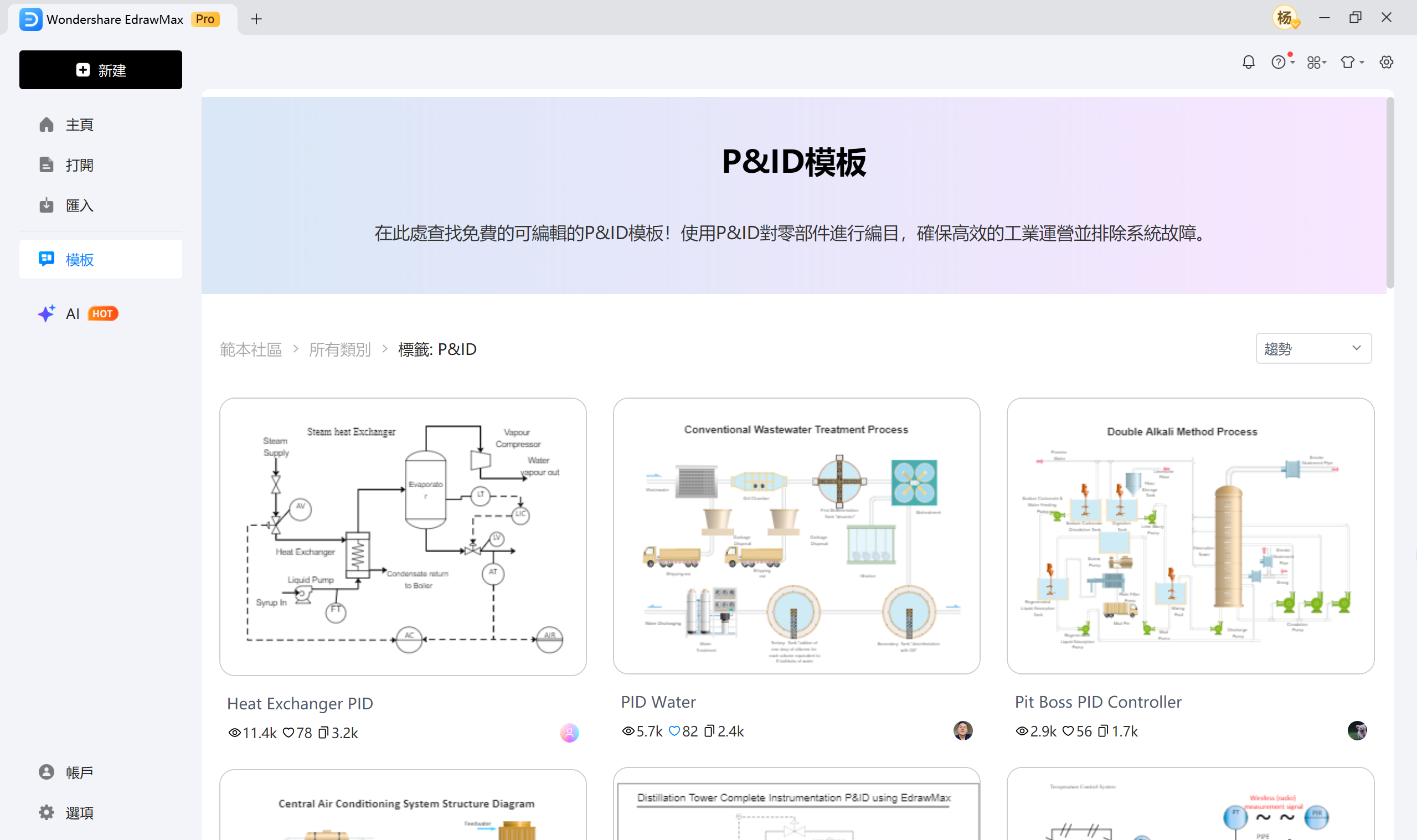

免費下載可編輯的設備 P&ID 範本

免費下載可編輯的生產 P&ID 範本

總結

看完本文後，覺得怎麼樣呢？本文主要介紹了pid（配管的基礎讀圖方式）。免費下載的P&ID繪圖軟體EdrawMax內含多種應用範例。建議運用本文所學的基礎知識，嘗試解讀配管符號圖面。

希望這篇文章能幫助你掌握PID怎麼看的技巧，讓你在製造業界的工作更加順利。
