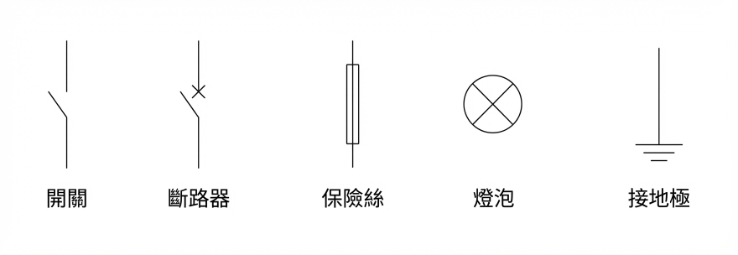

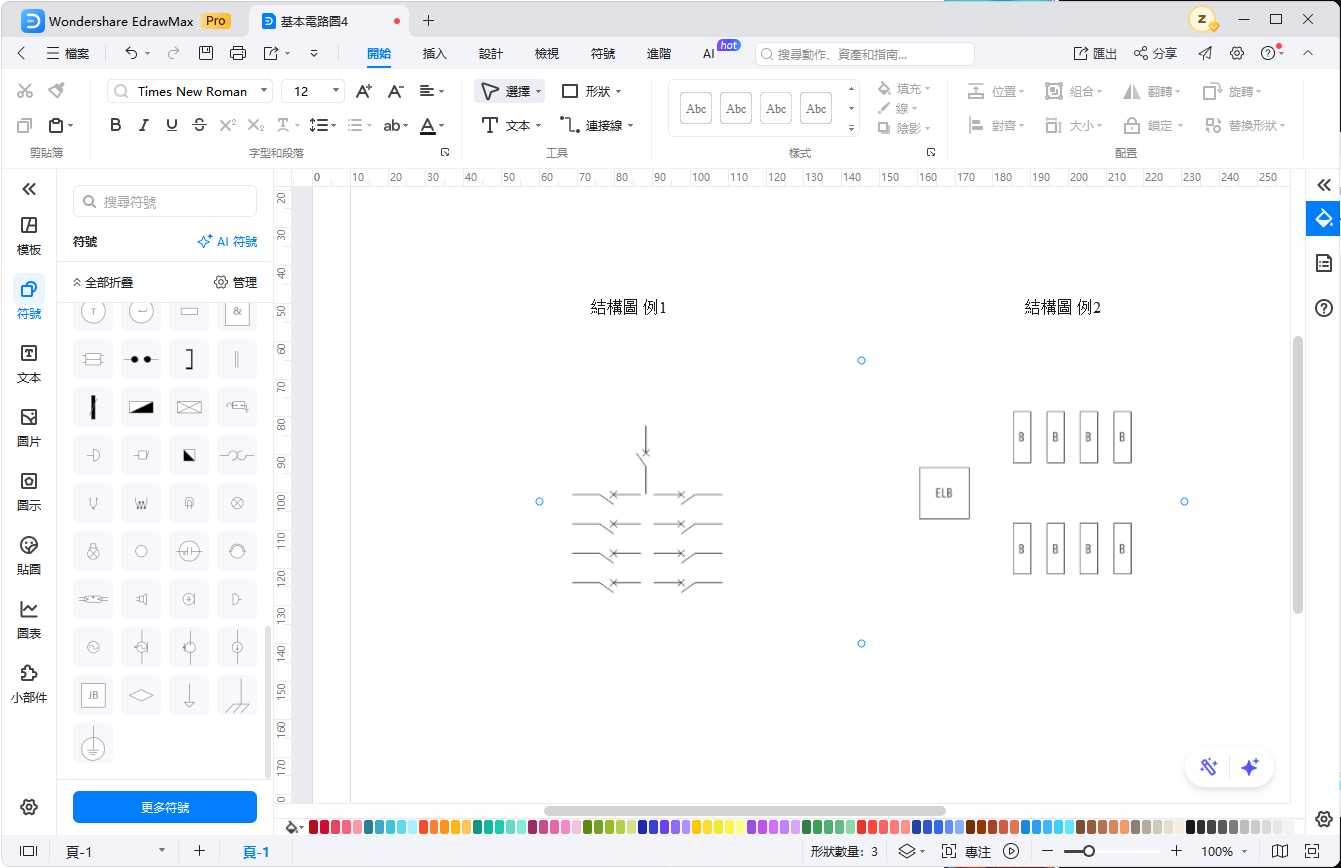

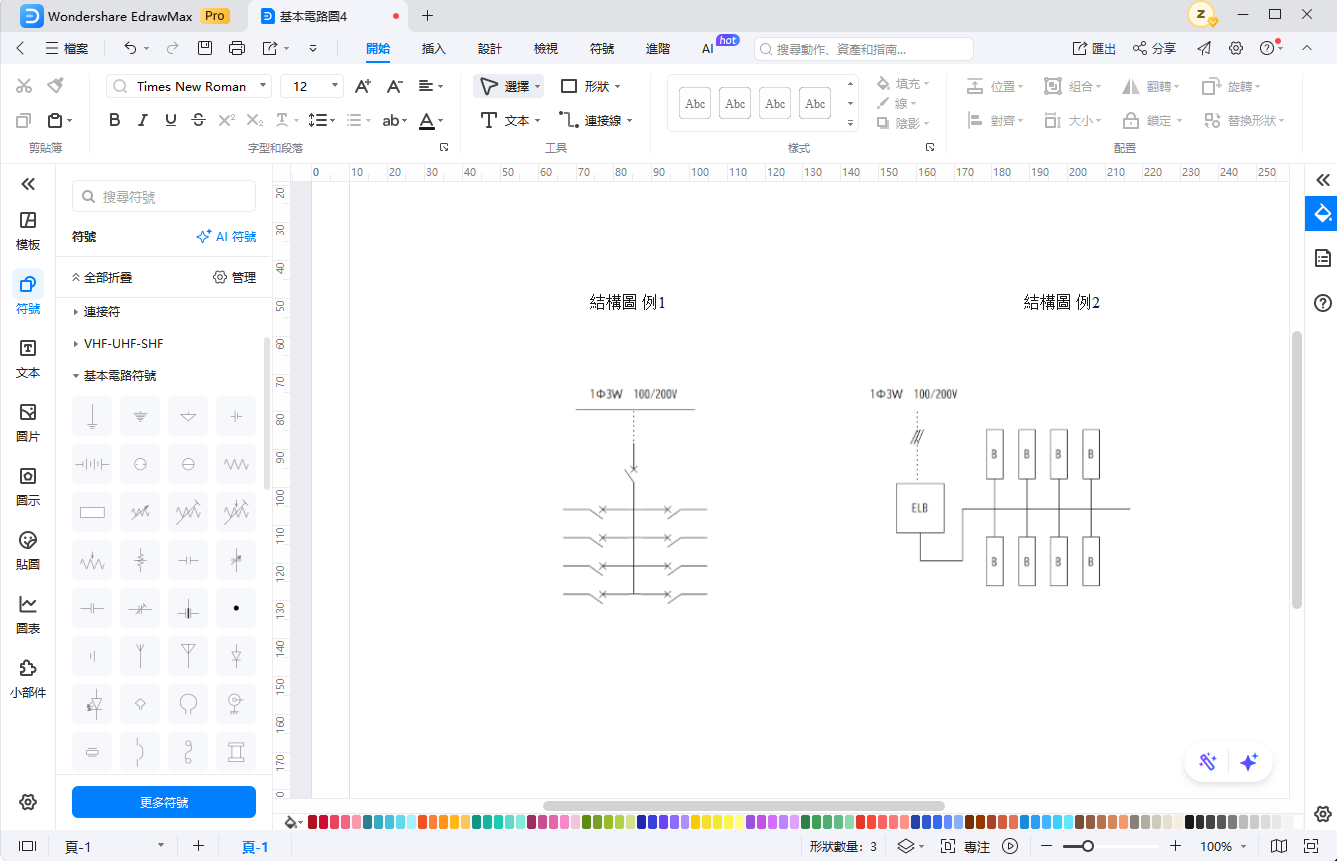

配電盤圖是電氣配線設計與施工中不可或缺的。本篇詳細解說配電盤圖為何重要，以及如何讀懂配電盤圖、製作配電盤圖。透過確實理解配電盤圖，才能正確計算電氣容量、執行安全配線，讓電氣設備的安裝與整修更有效率，也更安全。非常適合從事電氣工事、或是想學習配電盤圖的朋友閱讀。 1. 什麼是配電盤圖 配電盤圖是電氣配線設計與施工的重要圖面，繪製配電盤圖時需考量電氣容量計算與負載平衡，是避免過負載、停電風險必備的圖面。本段將針對配電盤圖進行完整說明。 免費下載 免費下載 免費下載 免費線上試用 試用 App & 免費領取 500 AI Token 試用 App & 免費領取 500 AI Token 1.1 配電盤的功能 配電盤是安全供應電力至各負載的中繼裝置。電力從高壓電線經由配電盤、配電盤、控制盤，最後供應至各項設備。 配電盤是將電力分配至各樓層的機盤，內含變壓器、電壓表等設備。配電盤則是將配電盤的電力轉送給各負載的中繼機盤，分為燈光配電盤與動力配電盤。 燈光配電盤為單相100V、200V規格，負責供應照明、小型設備、插座電力。動力配電盤為三相200V規格，供應電氣容量較大的設備（商用冷氣、幫浦、風機等）電力。 1.2 配電盤圖的使用場合 配電盤圖不僅供電氣設備施工人員使用，也是廠商間資訊共享、安全與品質檢查的依據，從設計、完工到維護的各階段都會用到配電盤圖。配電盤圖是以平面圖標示配電盤接線方式與配線資訊的圖面。 配電盤圖會標示受電點、電力表、漏電斷路器、主幹無熔絲開關、各回路（無熔絲開關）的配置，也會記載各回路配線路徑與使用的電纜種類。為了清楚呈現接線狀況與設備配置，配電盤圖會使用專用符號與縮寫。 1.3 電氣施工圖的一種 電氣工事施工圖有多種類型，主要包含以下圖面： 單線接線圖 複線接線圖 內部接線圖 室內配線圖 展開接線圖 名稱會依製作公司略有不同，而配電盤圖屬於單線圖的一種。各類電氣施工圖內容彼此關聯，例如可透過配線圖確認配電盤位置、電力與電壓資訊，再透過配電盤圖確認配電盤內部詳細配線。透過配電盤圖，就能掌握各房間、樓層使用的回路狀況。 電氣施工圖是建物電氣系統整體設計圖，而配電盤圖就是其中核心的圖面之一。 2. 配電盤圖的讀法：符號、圖例與專業術語 想要正確讀懂配電盤圖，就必須理解配電盤圖使用的符號、記號與專業術語。本段將說明配電盤圖中最常用的記號與用語。 2.1 常用記號 繪製配電盤圖會依循IEC規格、日本工業規格JIS C0617的記號，配電盤圖主要使用的記號如下： 配電盤圖的繪製方式可能因配電盤製造廠商而不同，但配電盤圖使用的記號是共通的，只要記住配電盤圖主要記號，就能順利讀懂配電盤圖。 2.2 配電盤圖使用的用語 配電盤圖主要使用的用語範例如下： SB：總務無熔絲開關 EB、ELB：漏電斷路器 B：無熔絲開關 配電盤是分配電力至各處的機箱，住家、工廠都會使用，內建防止過電流的無熔絲開關與漏電斷路器，上述用語即為配電盤圖常用的簡稱。 2.3 配電盤的符號 配線圖等圖面用來表示配電盤的符號如下： 類似的符號還有配電盤、控制盤。大樓、工廠需要自外部接收高壓電力，因此會設置配電盤；住家不需高壓電力，一般不會設置配電盤。控制盤用來控制機械設備，多設置於大樓、工廠。 免費下載 免費下載 免費下載 免費線上試用 試用 App & 免費領取 500 AI Token 試用 App & 免費領取 500 AI Token 3. 配電盤圖的畫法：繪製方式 想要正確繪製配電盤圖，就必須詳細掌握必要資訊並確實反映在配電盤圖上。本段將說明正確繪製配電盤圖的流程。 3.1 確認設計書與規格書 繪製配電盤圖前，務必詳細確認設計書與規格書，內容包含電氣回路整體架構、必要設備、電流容量等資訊。先取得製作正確配電盤圖的基礎資料，再依規格執行配電盤圖繪製。 3.2 配置設備 依據設計書與規格書，決定配電盤內各項設備的配置位置。 配置時需考量空間運用的效率與配線便利性，適當的設備配置是後續順利完成配電盤圖接線的關鍵。 3.3 設備接線 確定設備配置後，即可正確執行各設備的接線作業，並完整呈現在配電盤圖上。 配電盤圖需清楚標示各設備間的配線路徑、使用電纜種類、電壓與電流資訊，正確的接線標示是確保電氣設備安全與效率的必備條件。 最後需標註回路編號、設備名稱、元件名稱等，讓配電盤圖與接線目的地、配線圖相互對應。 本篇示範的是一般規格的簡易配電盤圖，現在有許多專業繪圖軟體都能輕鬆繪製配電盤圖，可根據操作習慣挑選適合的工具。本篇示範的配電盤圖是以免費軟體EdrawMax製作，有需要的話可以下載使用。 免費下載 免費下載 免費下載 免費線上試用 試用 App & 免費領取 500 AI Token 試用 App & 免費領取 500 AI Token 4. 推薦的配電盤圖製作軟體 EdrawMax（電腦版/手機版） EdrawMax功能完整、操作直覺，深受眾多使用者喜愛，本段將說明EdrawMax用來製作配電盤圖的主要特色與優勢。 4.1 EdrawMax的特色 EdrawMax是支援配電盤圖製作的多功能繪圖軟體，主要特色如下： 豐富的範本 跨平台支援 雲端儲存 操作介面很直觀，就算不熟悉繪圖的使用者也能輕鬆上手，內含大量配電盤圖範本，可快速完成配電盤圖製作。 除Windows、macOS外，也支援Chrome線上版，不受地點限制就能製作配電盤圖；支援多人同步編輯，提升團隊製作配電盤圖的效率；完成的配電盤圖可儲存至雲端，隨時隨地存取使用。 4.2 為何推薦用EdrawMax製作配電盤圖 EdrawMax在配電盤圖製作上有以下優勢： 可自訂性 自動排版功能 資料匯入/匯出 內含豐富的符號庫，可挑選所需零件自由個性化製作，快速繪製精準的配電盤圖；複雜的配線與回路可自動對齊排列，大幅提升配電盤圖製作效率；可自其他CAD軟體、Excel匯入資料，完成的配電盤圖也能匯出多種格式。 這些特色讓EdrawMax成為非常實用的製作配電盤圖的工具。 免費下載 免費下載 免費下載 免費線上試用 試用 App & 免費領取 500 AI Token 試用 App & 免費領取 500 AI Token 5. 總結 配電盤圖是電氣配線設計與施工不可或缺的圖面，能實現安全、有效率的電力供應。讀懂配電盤圖必須具備配電盤圖符號、用語的相關知識，想要製作正確的配電盤圖，則需確認設計規格、配置設備、確實標示接線。 製作配電盤圖時，EdrawMax這類功能完整、好操作的軟體能帶來極大幫助，豐富的配電盤圖範本與自動排版功能，能有效率地製作精準配電盤圖。善用EdrawMax，讓配電盤圖的製作更簡單、更高效。 EdrawMax 桌面應用程序 簡易版的 Visio 替代方案 210種以上不同類型的圖表 超過1萬個免費範本和超過2萬6千個符號 10多種AI圖表生成器 超過10種匯出格式 下載 下載 下載 下載 EdrawMax 線上版 隨時隨地編輯圖表 整合個人雲端和Dropbox 企業級数据安全 團隊管理與協作 線上試用
