USB Type-C 是一款劃時代的連接埠解決方案，它將現代數位裝置所需的資料傳輸、充電、影音輸出等多種功能，全部整合在單一接頭上。其最大特色在於可逆設計，讓使用者不必區分正反面，無論哪個方向都能輕鬆插入，大幅簡化了連接過程。然而，這種看似「簡單」的使用體驗背後，其內部結構其實比傳統 USB 更為精密與複雜。
本文將從基礎到應用，介紹 USB Type-C 的內部結構與其配線圖。
1. USB Type-C 的基本結構與特色
1.1 USB Type-C 的形狀與可逆設計
USB Type-C 接頭採用小巧、扁平的橢圓形設計。這種設計的最大優點，在於其上下左右完全對稱，實現了「可逆設計」，使用者完全不用擔心插錯方向。這也解決了傳統 USB Type-A 常遇到的「方向不對插不進去」的困擾。
此外，它的物理耐用性也大幅提升。一般 USB Type-A 的插拔耐用次數約為 1,000 到 1,500 次，而 USB Type-C 則可高達 10,000 次。這確保了在智慧型手機、筆記型電腦等需要頻繁插拔的裝置上，也能維持長期的使用可靠性。
1.2 最大傳輸速度
「USB Type-C」這個名稱指的是接頭的物理形狀，其資料傳輸速度則取決於該連接埠所遵循的 USB 通訊規格。以下用表格整理：
| 通訊規格 | 速度 |
|---|---|
| USB 3.1 Gen 2 | 10Gbps |
| USB 3.2 Gen 2x2 | 20Gbps |
| USB 4 | 40Gbps |
| USB4 Version 2.0 | 80Gbps |
1.3 最大供電能力
USB Type-C 的另一項革命性特色，在於其強大的供電能力。與傳輸速度類似，所能提供的電力會因對應的規格而異。
| 規格 | 最大電力 |
|---|---|
| 預設規格 | 15W |
| Standard Power Range (SPR) | 100W |
| Extended Power Range (EPR) | 240W |
需要注意的是，要達到上述供電能力，充電器（主機）、裝置及連接線都必須支援該規格才行。
1.4 24 針腳結構概述
USB Type-C 之所以具備多功能性，關鍵在於其內部密集排列的 24 支針腳。連接器內部上下兩排各配置了 12 支接點，總計 24 支。這種高密度的針腳配置，正是實現正反皆可插、高速資料傳輸與大功率供電的關鍵。
2. USB Type-C 連接器的針腳定義
要理解 USB Type-C，必須先了解這 24 支針腳各自扮演的角色。以下將詳細解析連接器的針腳配置與其功能。
2.1 針腳配置全覽
USB Type-C 連接器主要分為兩種：安裝在裝置上的母座，以及位於纜線前端的公頭。針腳分為上排與下排，分別標示為 A1 到 A12、B1 到 B12。
為了實現正反插功能，針腳配置採用了點對稱（180 度旋轉對稱）設計。這使得無論以哪個方向插入連接器，對應功能的針腳都能正確連接。
2.2 各針腳角色與訊號線
這 24 支針腳大致可分為五類：「電源與接地」、「USB 2.0 訊號」、「高速資料訊號（SuperSpeed）」、「控制訊號（CC）」以及「輔助訊號（SBU）」。
下表整理了各針腳的編號、訊號名稱與功能說明。
| 針腳編號 (A排/B排) | 訊號名稱 | 功能與角色 |
|---|---|---|
| A1, A12 / B1, B12 | GND | 接地。作為訊號的參考電位，同時也是電流的回流路徑。配置 4 支針腳是為了應對大電流，提供穩定的接地。 |
| A4, A9 / B4, B9 | VBUS | 電源。供應電力給裝置的線路。透過 USB PD 協定，電壓最高可提升至 48V。與 GND 一樣使用 4 支針腳，以安全傳輸大電流。 |
| A6, A7 / B6, B7 | D+, D- | USB 2.0 差分訊號。負責最高 480Mbps 的資料傳輸，確保與舊款 USB 裝置的向下相容性。 |
| A2, A3 / B10, B11 | TX1+/-, RX1+/- | SuperSpeed 差分訊號對 1。用於高速資料傳輸的傳送/接收（TX/RX）通道。 |
| A11, A10 / B2, B3 | RX2+/-, TX2+/- | SuperSpeed 差分訊號對 2。第二組高速資料傳送/接收通道，在雙通道運作時使用。 |
| A5 / B5 | CC1, CC2 | 配置通道。負責連接偵測、方向辨識、電力協商（USB PD）等核心控制功能。 |
| A8 / B8 | SBU1, SBU2 | 邊帶使用。在 DisplayPort 等替代模式下，用於傳輸影像訊號等輔助通道。 |
3. USB Type-C 接線圖解讀與應用實例
接下來介紹實際電路或線材的接線方式。解讀 USB Type-C 接線圖，可以推測出該設備或線材具備的功能。
3.1 USB Type-C 公頭與母座端子接線範例
安裝在設備電路板上的 USB Type-C 母座，其接線方式會因設備支援的功能而有所不同。
如果僅支援 USB 2.0，會是最簡單的配置。將 VBUS 和 GND 連接到電源電路，D+ 和 D- 連接到 USB 控制器。為了支援正反插，在電路板上會將 A6 與 B6、A7 與 B7 分別連接起來。這樣一來，無論插頭哪一面朝上，D+/D- 訊號都能傳送到控制器。CC1 和 CC2 則各自透過一個 5.1kΩ 的下拉電阻連接到 GND。SuperSpeed 相關的接腳則不連接。
如果支援 USB 3，除了 USB 2.0 的接線外，還需要 SuperSpeed 訊號的接線。母座的 TX1/RX1 和 TX2/RX2 訊號對會連接到一個稱為多工器的 IC。當 CC 控制器偵測到插頭方向後，多工器會根據此資訊選擇有效的訊號路徑，並將訊號中繼給主處理器。這樣就能實現無論插頭方向如何，都能進行高速傳輸。這個範例清楚展示了 USB Type-C 接線圖的設計邏輯。
3.2 線材內部接線範例
這裡以 USB 2.0 Type-A 轉 Type-C 的轉接線為例。這是用來連接傳統的 Type-A 電腦埠與新型 Type-C 裝置的線材，其內部結構已大幅簡化。
由於 Type-A 端沒有 SuperSpeed 接腳，線材內部只有 VBUS、GND、D+、D- 這四條線。這條線最重要的一點，是在 Type-C 插頭端安裝了一個 56kΩ 的上拉電阻連接到 VBUS。這是一個安全機制，目的是避免 Type-C 裝置在連接到 Type-A 埠（總是提供 5V 電源）時，誤以為自己連接到了供電端。這個電阻能讓 Type-C 裝置正確地將自己識別為受電方。
從這條線的結構可以看出，由於連接到 Type-A 埠時就沒有 SuperSpeed 訊號線，因此這條線在物理上不可能實現 USB 3.0 以上的高速資料傳輸或替代模式。
線材的內部接線，是決定其性能的最關鍵要素。根據所使用的線材不同，內部的接線方式也會有所差異。透過這個 type c 接線圖範例，可以更清楚理解線材的設計原理。
4. 實際配線設計注意事項
要讓 USB Type-C 發揮最大效能，電路設計時有幾個關鍵點必須留意。忽略這些細節，可能導致通訊錯誤、充電異常，甚至造成設備損壞。
首先，負責高速資料傳輸的訊號線，其差動阻抗必須嚴格符合規範值（通常為 90Ω）。務必採用「等長佈線」——將兩條線以相同長度平行走線，才能確保訊號品質不受影響。
此外，最關鍵的是 CC 線的設計。這條線路決定了設備連接、方向辨識與供電能力，因此供電端必須正確接上拉電阻，受電端則需接下拉電阻。
再者，若要實現超過 15W 的大功率供電，專用的 PD 控制器 IC 是必備元件。這顆 IC 負責在設備間進行通訊，並協調出安全的電壓與電流。
最後，為了確保運作穩定，電磁雜訊防護（EMC）同樣重要。必須確實將連接器的金屬外殼接地，並規劃足夠寬廣的接地層，將雜訊干擾降至最低。
5. 推薦電路圖繪製工具 EdrawMax
要繪製像 USB Type-C 這類複雜系統的電路圖或接線圖，並清晰傳達技術資訊，一款合適的繪圖工具不可或缺。一般文書軟體很難精確繪製電氣符號。這時，兼具直覺操作與專業功能的EdrawMax就能派上用場。

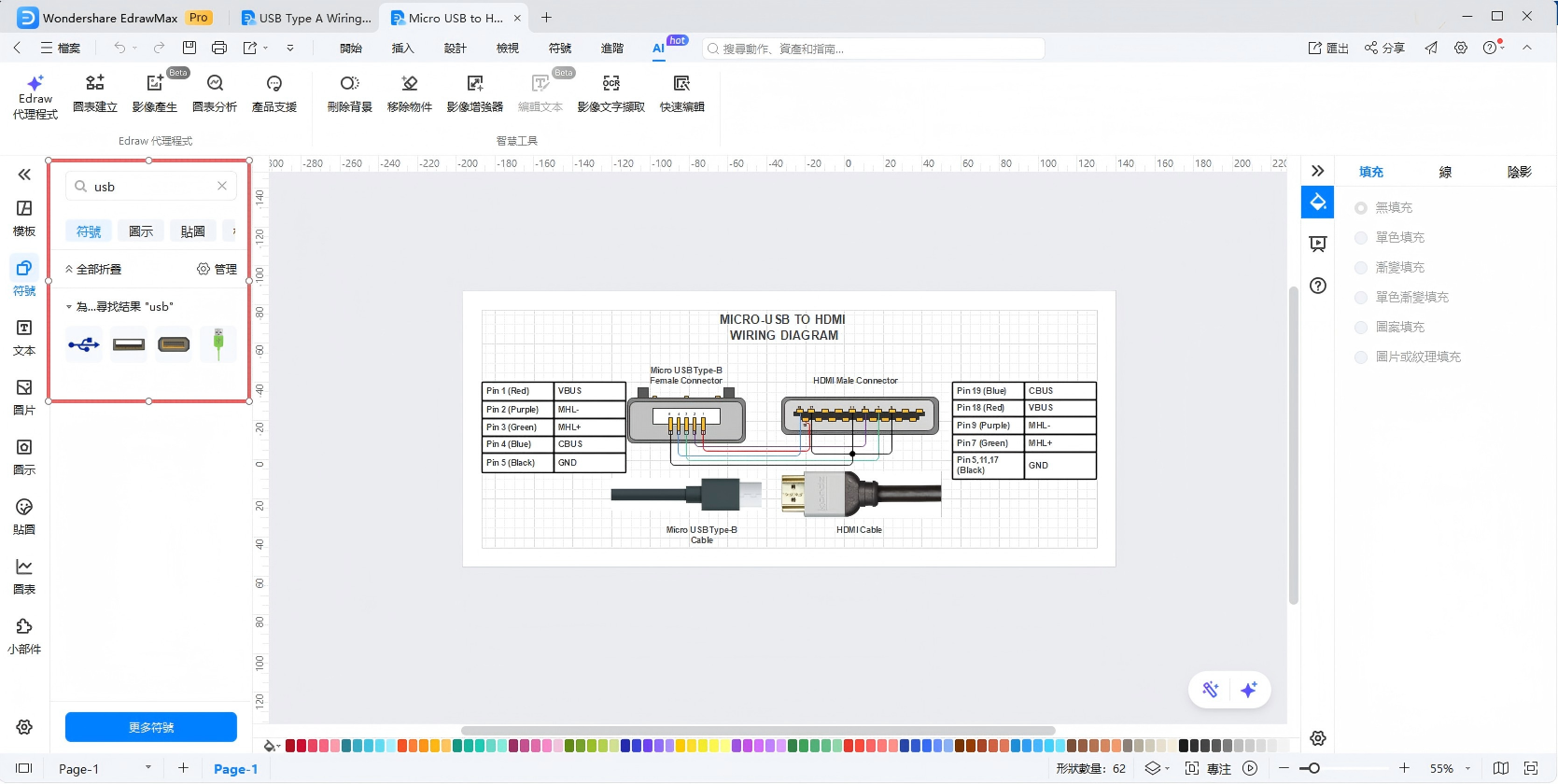

5.1 豐富的電子電路素材庫
EdrawMax 內建了專為電氣與電子電路設計打造的大量圖庫。從電阻、電容等基本元件，到各種專業符號一應俱全，只需拖放就能輕鬆配置。此外，軟體也提供多種現成範本，讓你省去從零開始的麻煩，能更快進入作業狀態。

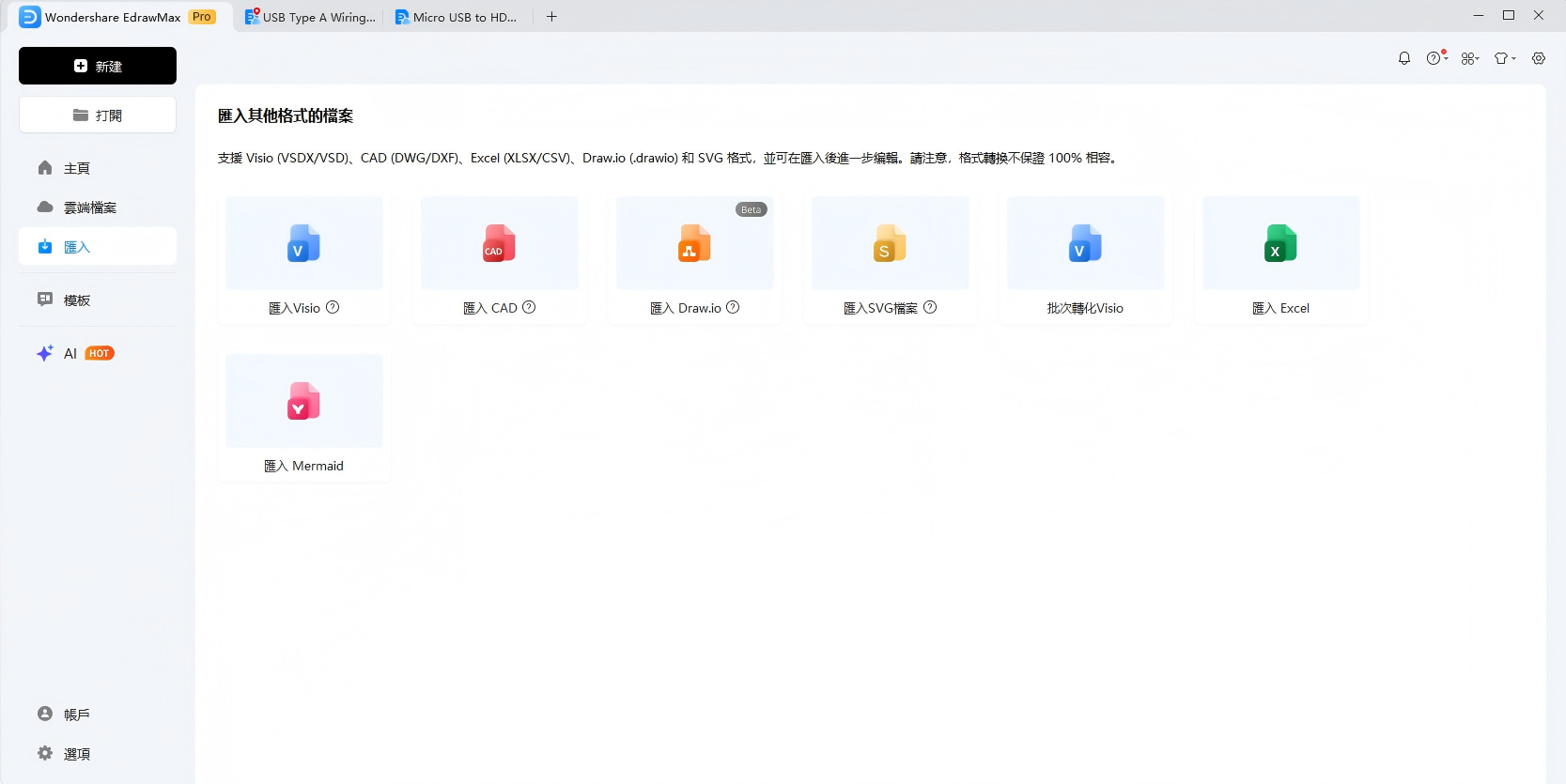

5.2 高度檔案相容性
EdrawMax 的一大優勢，在於與其他主流軟體的高度檔案相容性。它特別支援匯入建築與機械設計領域的標準格式——AutoCAD 的 DWG 與 DXF 檔案。這讓你能有效運用既有的 CAD 資源，或讀取其他工程師繪製的圖面進行編輯。

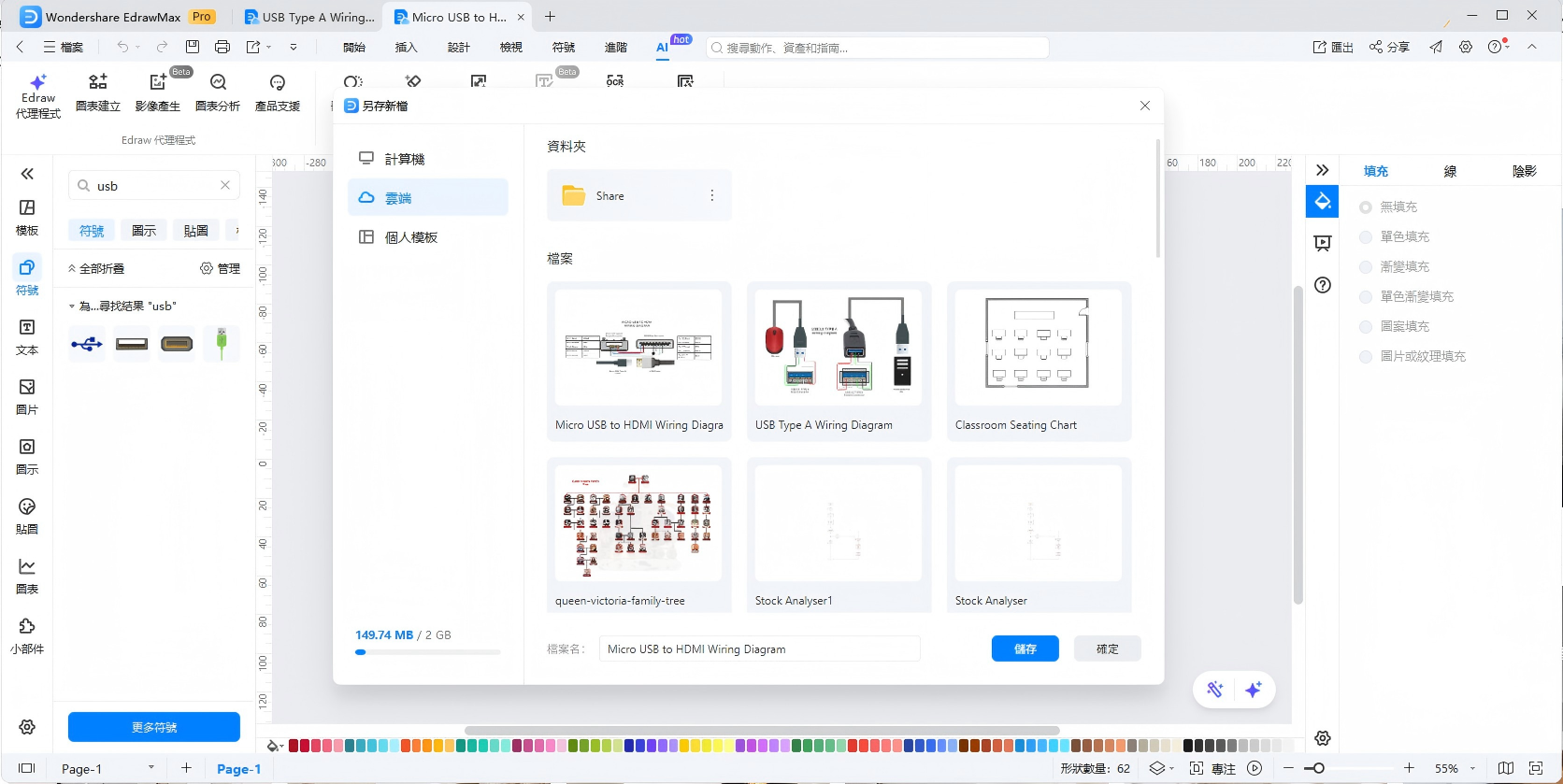

5.3 版本管理與雲端協作
在現代的設計工作流程中，資料管理與團隊協作至關重要。EdrawMax 具備直接將檔案儲存至雲端服務的功能，讓你不受地點與裝置限制，隨時隨地都能繼續工作。當你在繪製複雜的 USB Type-C 接線圖時，這項功能尤其實用，能確保你的 type c 接線圖設計檔案安全且易於存取。
