很多人雖然常聽到 USB 這個詞，但對它的特性可能不太了解。一般常見的 USB 裝置像是隨身碟、行動碟，但它們並非 USB 裝置的全部。USB 可以連接到電腦的連接埠，並與掃描器、印表機、相機等裝置協同運作。
在開始繪製 USB 配線圖之前，我們先來簡單了解一下基本的 USB 配線知識，以及繪圖時會用到的符號。
1. 什麼是 USB？
目前，大多數連接電腦的裝置都使用 USB。要操作滑鼠、鍵盤、印表機等裝置，都需要 USB 連接線。USB 是「通用序列匯流排」的縮寫，用於連接電腦與周邊設備。使用 USB 的一大優點是，裝置插入後無需重新啟動電腦。
1.1 USB 由哪些部分構成？
一條標準的 USB 線，內部包含四條不同功能的導線：兩條負責供電，兩條負責傳輸數據。數據透過 D+ 與 D- 接點傳送，而 Vbus 與 Gnd 接點則負責為 USB 裝置供電。
出處: wiki
1.2 USB 線材的顏色意義
了解 USB 裝置功能後，接著來看線材內部。通常你會看到紅、白、黑、綠四種顏色的電線，這是最常見的配色。每種顏色都代表特定功能。
白線代表數據正極（D+），綠線代表數據負極（D-），這兩條線專門負責數據傳輸。
紅線是電源正極，負責提供 5V 直流電給 USB 裝置。黑線則是接地線（Gnd），功能與其他電器設備相同。
如果你的 USB 線不是上述配色，可能是橙、藍、白、綠的組合。這時，白線是接地線，橙線是提供 5V 直流電的電源線，綠線是數據正極，藍線是數據負極。
出處: somanytech.com
想試著用基本符號來畫一張 USB 配線圖嗎？現在就動手試試看吧！
使用 EdrawMax 繪圖軟體，你可以透過免費、可編輯的專業範本與符號庫，輕鬆建立專業的 USB 接線圖。馬上開始體驗！
2. USB 配線圖範例
你可以繪製多種 USB 配線圖來說明裝置的連接方式。以下提供幾個現成的範例供你參考。
2.1 USB 接腳定義圖
這張 USB 接腳定義圖展示了智慧型手機常用的充電與數據傳輸線。Type-A 接頭連接充電器或電腦，Micro USB 接頭則連接手機。圖中標示了線材、接腳配置與接頭名稱，幫助你快速理解。同時也說明了 USB 線材內部的接線方式。
出處: somanytech.com
2.2 USB Type-A 接線圖
這張 USB 接線圖能讓你清楚了解 USB 線材內部的每條線路。圖中為 USB 線材的所有線路標示了對應的顏色，並說明每種顏色代表的意義。同時也提供了 USB 功能的相關資訊，示範如何將線路連接到主機板，以及如何正確接上線纜。
圖源： i.pinimg.com
3. 使用 EdrawMax 製作 USB 配線圖【免費使用】
USB 是將多個裝置連接至電腦不可或缺的元件。由於 USB 每秒能傳輸大量資料，效能遠勝於傳統的並列埠線。此外，USB 線材的便攜性與易用性也是一大優勢。當你需要製作 USB 配線圖時，EdrawMax 會是理想的選擇。

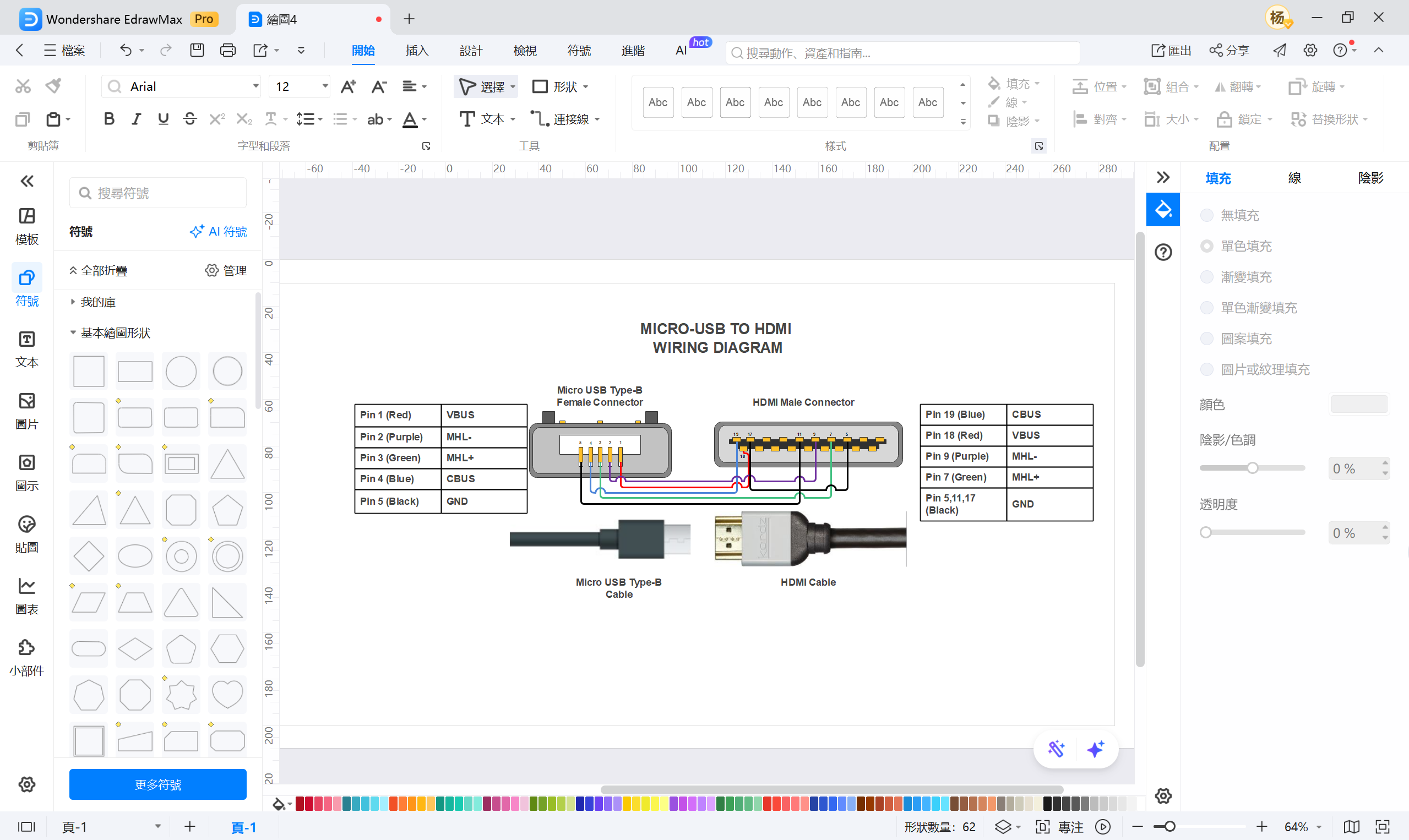

使用 EdrawMax（上圖）輕鬆製作 USB 接線圖，點擊下方按鈕，快速利用豐富素材完成你的 USB 配線圖！
EdrawMax 是製作 USB 接線圖的絕佳工具。這款軟體提供了豐富的工具與範本，可依需求靈活自訂。有了範本，幾分鐘內就能完成一張 USB 配線圖。專業人士也能運用軟體內的符號與編輯工具，從零開始繪製圖表。此外，完成的圖表可直接從軟體中分享，非常適合專業用途。
4. USB 運作原理
在說明 USB 如何運作之前，先了解 USB 有哪些種類會很有幫助。
4.1 USB 的種類
USB 有許多不同類型，以下介紹幾種日常生活中最常見的。
- USB 傳輸線
USB 傳輸線有多種不同接頭形狀，一端連接電腦，另一端連接裝置。常見的接頭有 A 型與 B 型，A 型接頭通常用於連接電腦等主機，B 型接頭則用於連接 USB 裝置。在規劃 USB 接線圖時，了解不同接頭的用途是基礎。
- USB 隨身碟
另一種常見類型是 USB 隨身碟，也常被稱為隨身碟。這是一種便攜式儲存裝置，許多人都在使用。
- USB 集線器
USB 集線器能讓多個裝置透過單一連接埠進行連接。它可以為多個裝置供電，並區分低速與高速裝置。USB 集線器主要由兩個核心元件組成：USB 控制器與 USB 中繼器。中繼器負責協助訊號中斷與重啟，控制器則幫助集線器與電腦溝通，並管理已連接的裝置。在繪製複雜的 USB 配線圖時，集線器是擴充連接性的關鍵元件。
那麼，USB 是如何運作並連接其他裝置的呢？
要了解 USB 的運作方式，需要先知道兩個關鍵要素：
連接功能
總頻寬
一個性能良好的 USB 系統，最多可支援 127 個裝置，並提供最高每秒 12 Mbit 的頻寬。USB 的效能取決於頻寬，接近 12 Mbit/秒（約 1.5 MB/秒）的 USB 被視為高速，而約 1.5 Mbit/秒左右的則被歸類為低速。USB 2.0 最高可達 480 Mbit/秒，而 USB 3.0 則能實現最高 5 Gbit/秒（約 500 Mbit/秒）的訊號傳輸速度。
當 USB 裝置連接到電腦時，系統會接收並辨識來自 USB 的資料。透過軟體偵測裝置並分配位址，電腦就能隨時識別已連接的裝置。
這套軟體負責管理電腦與裝置之間的資料交換。如果軟體無法分配位址，電腦就無法辨識該裝置。理解這些原理，有助於在設計 USB 接線圖時，預先規劃系統的擴充性與穩定性。
