基礎平面圖是建築工程中的重要圖面，主要用於基礎工程的施工規劃。由於圖面內容專業且包含許多特定符號，初次接觸的人往往難以理解。施工單位若無法正確解讀圖面內容、符號意義與繪製規範，就無法按圖施工，完成符合設計的基礎結構。
本文將介紹基礎平面圖的基本概念，並詳細說明其閱讀方法與繪製要點。
什麼是基礎平面圖？
(引用：京都建築構造技術研究所一級建築士事務所)
基礎平面圖是一種詳細標示住宅等建築物基礎結構的平面圖，內容包括基礎的斷面形狀、錨定螺栓的位置、以及人員出入口等資訊。
建築物的基礎是支撐整體結構荷重的關鍵部分。基礎的種類主要分為「直接基礎」和「樁基礎」。
直接基礎適用於地耐力較強、且堅硬地層（支持層）位置較淺的地質條件。這種工法是將建築物的重量透過基礎直接傳遞到地盤，因此地盤的強度至關重要。
樁基礎則用於軟弱地盤。透過將樁體打入地底深處的堅硬支持層，並在其上構築基礎，來支撐建築物的荷重。常見的樁體種類包括混凝土樁和鋼管樁。
雖然基礎平面圖的基本表示方式相同，但不同基礎類型的繪製細節會有所差異，因此必須根據基礎類型來理解對應的圖面。
基礎平面圖怎麼看：符號、圖例與專業術語總整理
基礎平面圖承載了大量資訊，因此理解其閱讀方法至關重要。若無法解讀圖面內容，實際工程將無法進行。
以下介紹基礎平面圖中常見的符號、圖例與專業術語，幫助你正確讀圖。
基礎平面圖的軸線符號
基礎平面圖上會有稱為「軸線符號」的標記，通常位於建築物牆體或柱子的中心線上。這些符號在圖面上沿水平與垂直方向配置，對於確認尺寸、規劃鋼筋間距等作業非常方便。
基礎的尺寸標註
進行基礎工程時，圖面上會標示各種部位的尺寸，例如基礎的長度、厚度、基礎梁的厚度、設計地坪高度等。施工必須依據這些尺寸進行，因此務必理解每個尺寸所對應的部位。
其中一個具代表性的標註是鋼筋尺寸的表示法，例如 「D13＠300」。這表示 直徑13mm的鋼筋，以300mm的間距進行配置。熟悉這類基礎平面圖特有的標註方式非常重要。
・基礎柱、基礎梁、基礎板
基礎平面圖的基本標示方式為：基礎用「F」、柱用「C」、梁用「G」、地板用「G」。
因此基礎柱標示為「FC」，基礎梁標示為「FG」，基礎地板部分同樣標示為「FG」。
・錨定螺栓
錨定螺栓用於固定基礎與結構構件，必須在必要位置設置適當數量。
基礎平面圖上需明確標示設置位置與螺栓尺寸。
・人孔、地板通風口
人孔是基礎牆體上供人員進出的開口，地板通風口則是防止地板下方積聚濕氣的開口。
兩者都需在基礎平面圖上標明位置與開口尺寸，確保正確設置。
・基礎剖面圖
基礎剖面圖是從垂直斷面角度繪製的圖面，與基礎平面圖互補。
可顯示平面圖無法表達的細節，如鋼筋配置、牆體厚度與高度等資訊。
・基礎平面圖常用圖例
基礎平面圖常見的圖例有以下幾種：
鋼筋混凝土板以三條斜線表示，素混凝土板則用兩條斜線。
碎石層與墊層混凝土等則用斜線或剖面線標示，使圖面更易理解。
除了上述內容，基礎平面圖還有其他特點。建議從基礎開始學習，逐步熟悉圖面判讀。
基礎平面圖繪製要點與規範
前面已說明基礎平面圖的判讀方法，接下來介紹繪製要點與相關規範。
1. 首先收集基礎平面圖所需資訊
包括柱位尺寸、基礎厚度與高程、基礎梁尺寸與高程等基本資料。
2. 標註柱位與尺寸
繪製時需與基準軸線對齊。
3. 繪製基礎平面輪廓
標註基礎位置與高程，完成基礎形狀繪製。
以基準軸線為準，在必要位置標註尺寸。
4. 繪製基礎剖面圖
補充平面圖無法表達的高度資訊，如基礎頂部高程、地坪高程等。
5. 標示地中梁
一般住宅較少見，但大型建築的基礎工程中則不可或缺。
需依據基礎平面圖的標示規範，註明梁的尺寸與位置。
6. 標示坑槽底部位置
坑槽底部通常不進行混凝土澆置，需依圖例明確標示混凝土澆置範圍，並與其他區域區分開來。
7. 標示錨栓與基墩等位置
錨栓用於緊固地梁與基礎，其尺寸與長度必須配合地梁規格。
因此標示尺寸與位置時，需同時考量基礎與地梁之間的相對關係。
基墩則是在木造建築中，用於支撐大梁的構件，應以軸線為基準，配置在適當的位置。
8. 配置地板通風口與檢修口
這些開口用於通風與人員進出，其尺寸與位置需特別留意。
開口太小將無法發揮作用，太大則可能削弱基礎結構強度。
以上是繪製基礎平面圖的一般流程。基礎工程一旦完成便難以修改。
因此，即便是微小的尺寸或數量錯誤，都可能造成嚴重後果。必須充分理解繪圖規則與判讀方法，繪製出任何人都能一目瞭然的圖面。

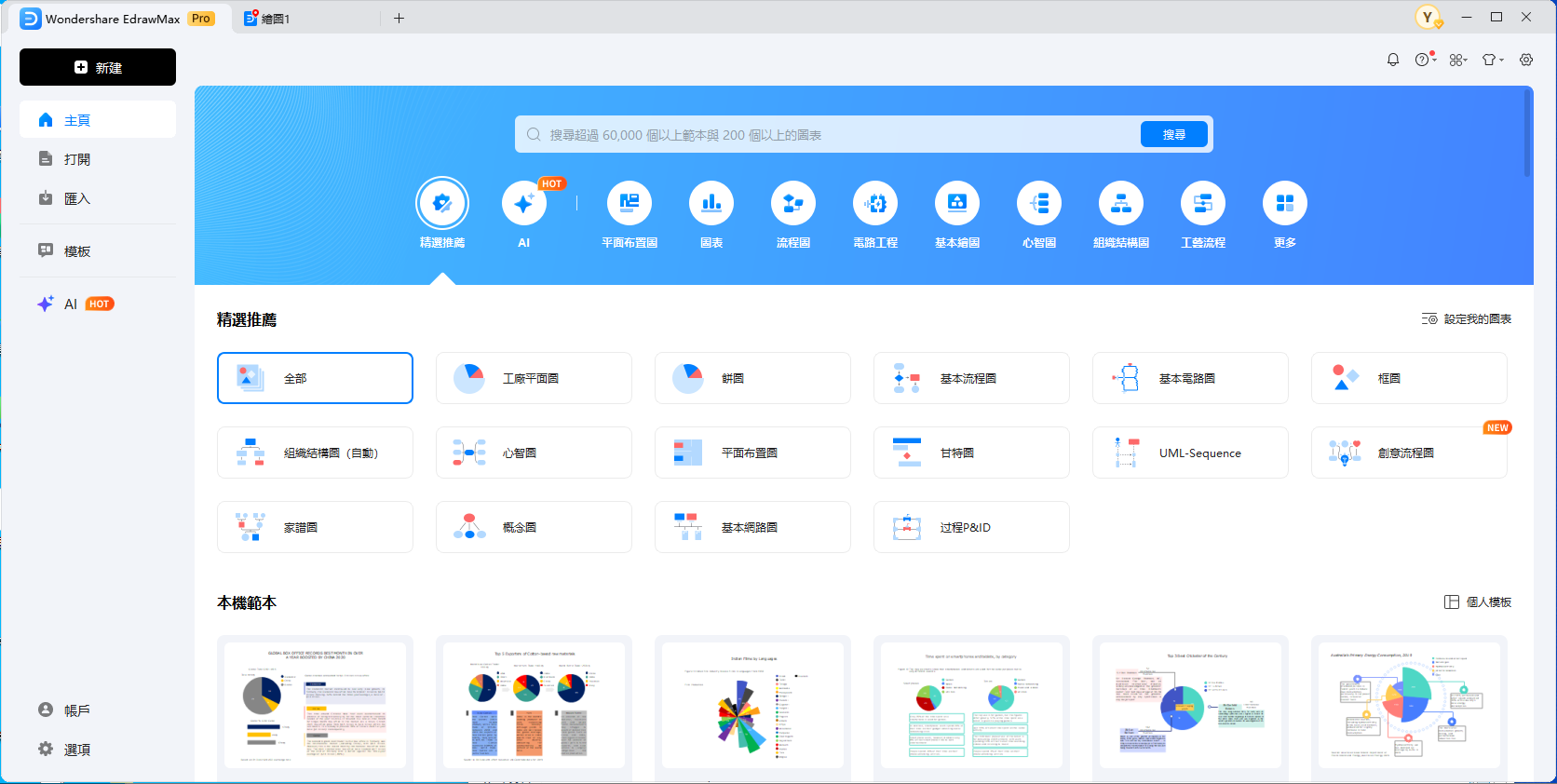

推薦的繪圖工具：EdrawMax
接下來介紹一款適合繪製專業基礎平面圖的工具：EdrawMax。
EdrawMax 是 Wondershare 推出的專業繪圖軟體，專為工程製圖設計。
廣泛應用於各產業，不僅能繪製工程圖面，也可製作流程圖、組織圖等。免費版功能雖有限，但可讓使用者輕鬆入門。
內建豐富範本，能快速繪製基礎平面圖所需的各種符號與圖例。
直覺的操作介面，即使面對複雜圖面也能輕鬆應對，完全足以勝任基礎平面圖等圖面的繪製工作。
重點整理
這篇文章詳細介紹了建築工程中常用的基礎平面圖，包括如何解讀與繪製這類圖面。
基礎工程通常是建築施工的第一階段，也是相當關鍵的環節。而基礎平面圖正是確保基礎工程品質與精準度的重要圖面。
希望透過本文的說明，能幫助你快速掌握基礎平面圖的判讀與繪製技巧，進一步提升專業能力。
