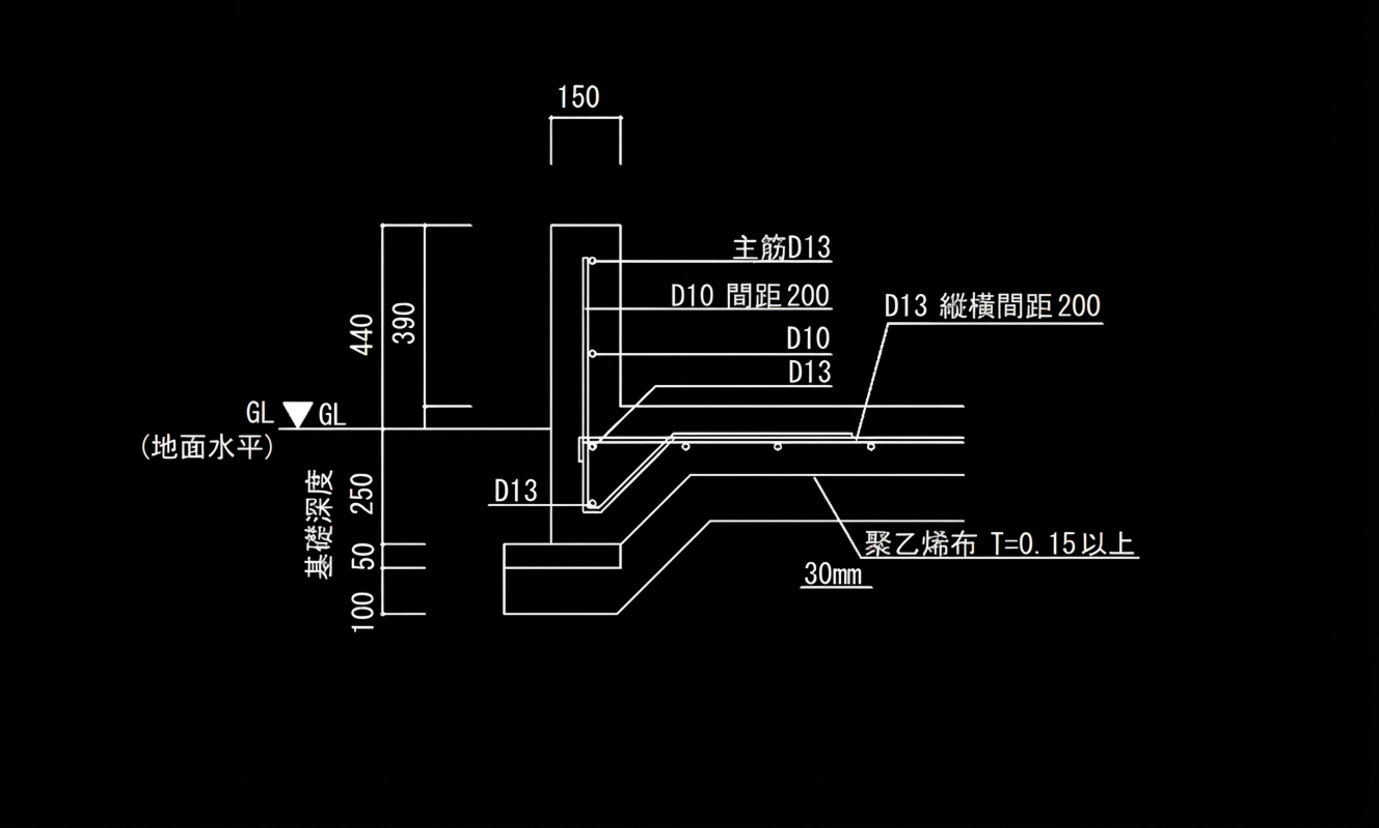

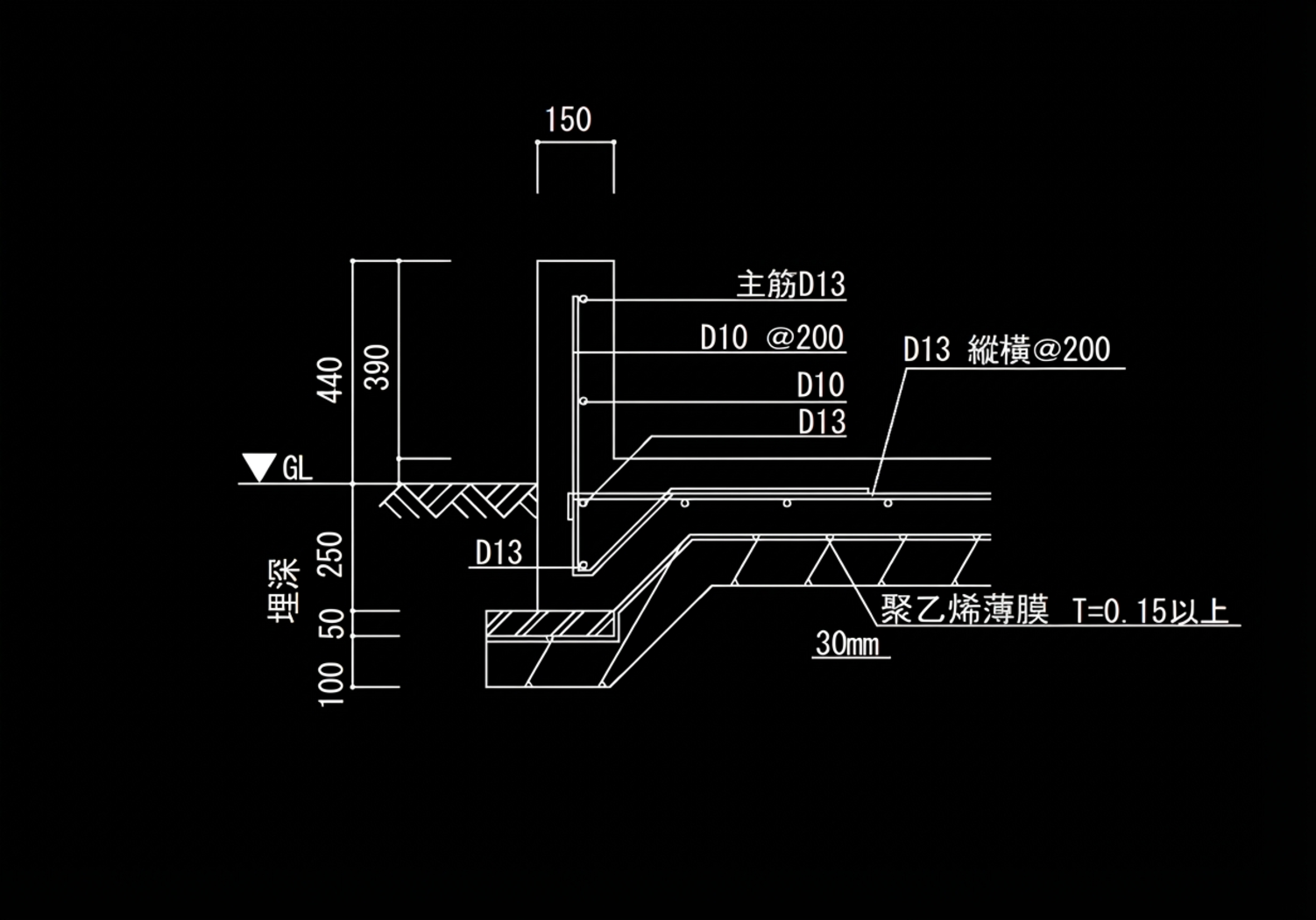

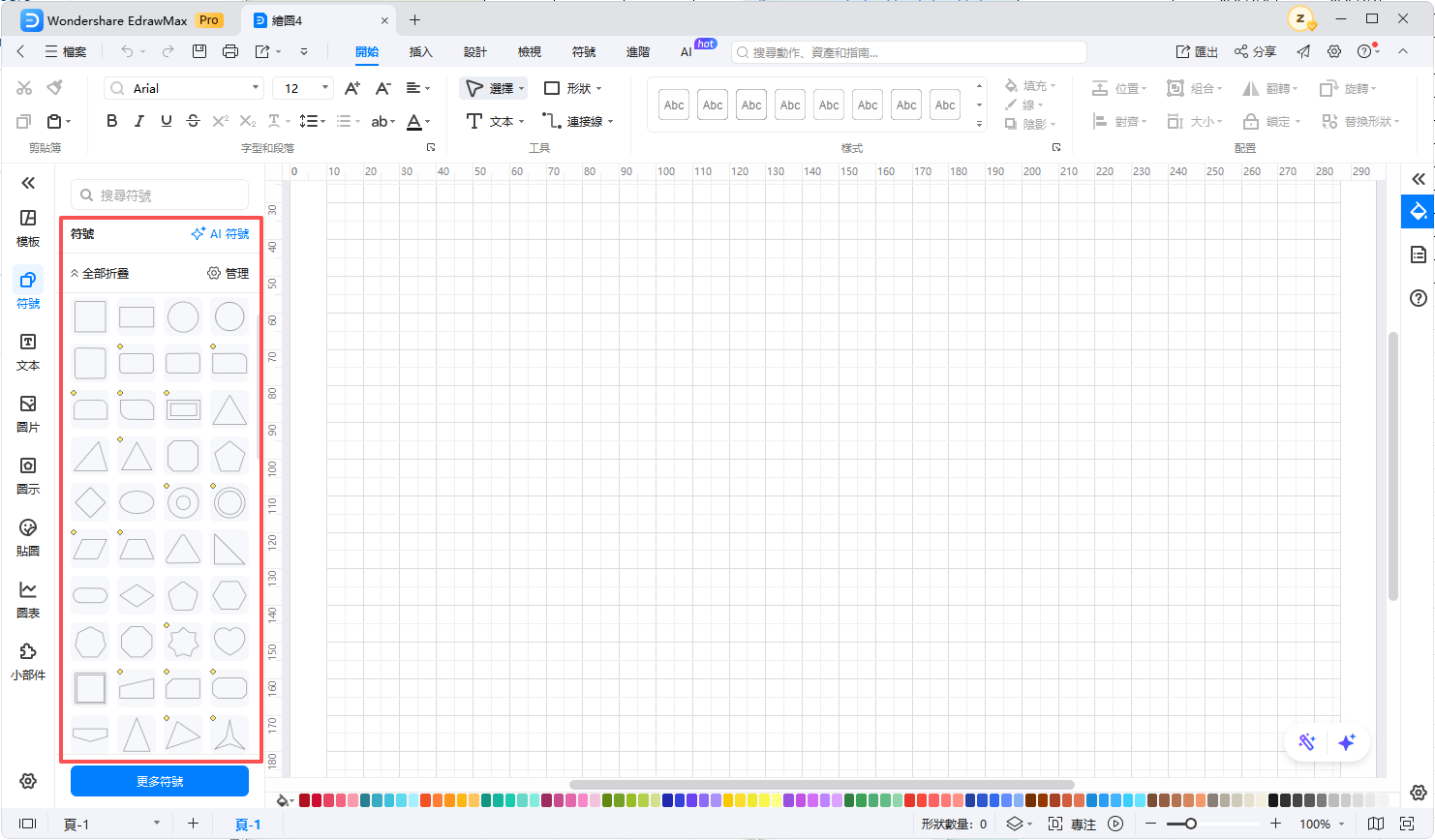

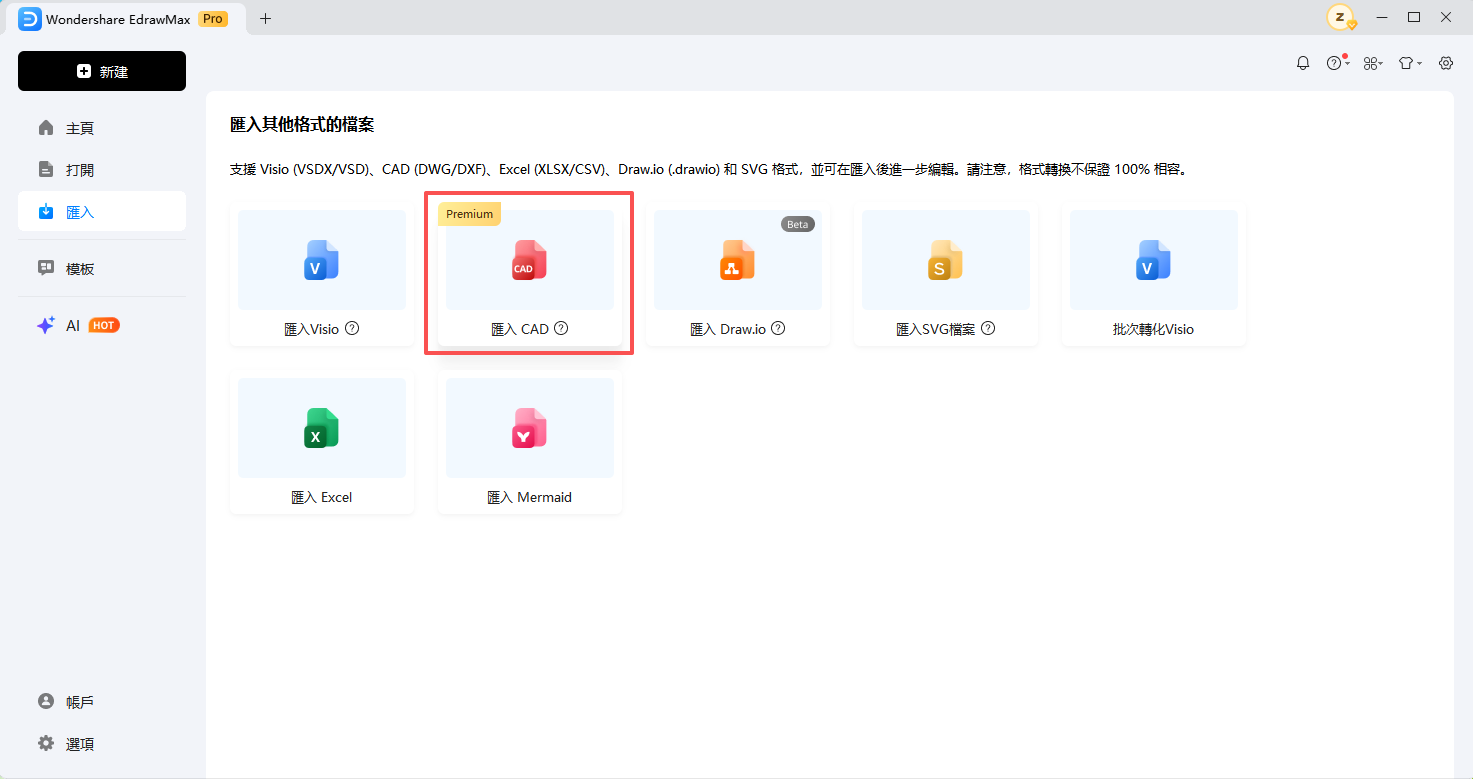

在種類眾多的建築圖面中，用來顯示結構的一種圖面就是配筋圖。建築物有木造、混凝土造、鋼筋混凝土造等，配筋圖是鋼筋混凝土造中必備的圖面。 本文將說明配筋圖是什麼樣的圖面，以及需要怎樣的畫法。 免費下載 免費下載 免費下載 免費線上試用 試用 App & 免費領取 500 AI Token 試用 App & 免費領取 500 AI Token 1.什麼是配筋圖？ 配筋圖是顯示鋼筋混凝土構件與結構體之鋼筋配置狀況的圖面。 (出處：近藤晃弘建築都市設計事務所官網) 除了配置之外，也會標示鋼筋大小、間距、組裝方式等鋼筋的詳細資訊。 製作配筋圖的目的包含以下幾點： 確認鋼筋的配置狀況 讓現場施工指示能夠順利進行 確認鋼筋配置是否適當，確實做好品質管理 鋼筋混凝土造的鋼筋配置，多半會依據各種規範與法令制定，必須使用符合規範的鋼筋與配置方式。 鋼筋狀況會決定鋼筋混凝土構件的強度與耐久性，因此配筋圖可以說是扮演了非常重要的角色。 2. 配筋圖的看法：符號、圖例與專有名詞 配筋圖對鋼筋混凝土結構設計與施工影響很大，由於專業性高，因此有專用的符號、圖例與專有名詞。 這裡將介紹配筋圖的看法。 為了呈現更詳細的資訊，配筋圖會區分為多種圖面。 ・一般圖 顯示鋼筋配置中的結構整體，並標示寬度、高度等各部位尺寸的圖面 ・鋼筋組裝圖 顯示鋼筋配置與接頭位置等資訊的圖面 ・剖面圖 顯示鋼筋配置，並說明結構體內部鋼筋配置詳細狀況的圖面 ・鋼筋加工、接頭尺寸表 顯示鋼筋加工與接頭尺寸等資訊的表格 如上所述，會運用各種圖面與表格來詳細呈現鋼筋狀況。 除此之外，配筋圖中也會包含鋼筋設計條件、鋼筋與混凝土材料表等細部條件。 以下進一步介紹配筋圖中使用的符號與專有名詞。 ・主筋：柱、梁等主要鋼筋，負責承受拉力 ・束筋：圍繞柱周邊配置的鋼筋，負責承受剪力 ・腹筋：圍繞梁周邊配置的鋼筋，負責承受剪力 ・上端筋：配置在梁、版頂部的鋼筋 ・下端筋：配置在梁、版底部的鋼筋 ・分力筋：與主筋正交方向配置的鋼筋，可有效防止混凝土龜裂 ・接頭：用來連接鋼筋的部位 ・間距：鋼筋配置的間隔 ・彎鉤：鋼筋端部的彎折部位 ・版：樓板等平板狀結構部位 配筋圖中會使用上述專有名詞，將這些記起來就能更進一步理解配筋圖的內容。 除了專有名詞，這裡也介紹配筋圖使用的符號與記號。 ・鋼筋種類 首先用來表示鋼筋種類的記號有 SD〇〇〇。 例如 SD295A、SD345、SD390 等，是用來分類鋼筋強度與種類的記號。 另外還有 D13、D10 這類表示鋼筋直徑的記號。 ・鋼筋間距 也有 ＠〇〇 這類表示鋼筋配置間距的記號。 標示 ＠200 代表鋼筋以 200mm 間隔設置。 ・彎鉤角度 鋼筋端部彎鉤的彎折角度會以 90°彎鉤、135°彎鉤這類記號指定。 ・搭接長度 鋼筋彼此重疊連接的搭接部位，會依鋼筋大小改變重疊尺寸，因此會以 40d、35d 這類記號指定尺寸。 d 代表鋼筋直徑，因此鋼筋直徑為 10mm 時，40×10mm＝400mm 即為搭接尺寸。 若不理解這些記號，就無法正確地讀懂配筋圖，建議務必記住這些基本知識。 免費下載 免費下載 免費下載 免費線上試用 試用 App & 免費領取 500 AI Token 試用 App & 免費領取 500 AI Token 3.配筋圖的畫法 前面介紹了配筋圖怎麼看，接下來將說明配筋圖的畫法。 這裡將介紹支撐建築物中重要基礎的配筋圖畫法。 基礎有數種類型，包含筏式基礎、條式基礎、獨立基礎。 近年住宅中常見的筏式基礎，其剖面圖之配筋圖畫法流程如下。 3.1 繪製筏式基礎的外觀形狀 一般住宅規模的基礎，立牆部分厚度多為 150mm，版厚度為 150mm。 相對於設計 GL，立牆部分高度為 400mm，埋入深度約 250mm 為常見規格。 3.2 標示整層混凝土、碎石 畫完筏式基礎混凝土部分的外觀後，接著標示整層混凝土與碎石的外觀。 整層混凝土是用來定位基礎的部位，雖與結構無關，但會以 50~100mm 左右厚度標示。 碎石則以約 100mm 厚度標示。 3.3 標示混凝土內部的鋼筋狀況 各部位外觀確定後，接著標示混凝土部分的鋼筋狀況。 這是標示鋼筋位置、長度、形狀的作業，因此鋼筋大小、配置間距、搭接長度等各部位，都必須依據規範配置。 整層混凝土為無筋混凝土，因此不需要鋼筋。 3.4 標示備註、尺寸等資訊 鋼筋標示完成後，接著標示基礎厚度、高度、鋼筋大小、配置間距等資訊。 基礎主體尺寸、埋入深度、整層混凝土、碎石深度等施工必備尺寸與鋼筋資訊，都要詳細標示。 3.5 標示影線 接著以影線加強混凝土與碎石部位的表現，完成基礎剖面圖。 可依照上述流程繪圖，歡迎多加參考。 4.推薦的配筋圖製作工具 EdrawMax EdrawMax 是多功能繪圖工具，也很適合用來製作配筋圖。以下介紹 EdrawMax 的幾項優點。 在 EdrawMax 中，可運用豐富的範本與素材來製作配筋圖。 透過豐富範本與素材，能高效率地製作資訊量大、圖面密度高的配筋圖。 配筋圖可以用來顯示鋼筋混凝土結構的鋼筋狀況，因此尺寸與備註眾多，具備豐富尺寸線素材的 EdrawMax 非常方便。 此外 EdrawMax 與其他工具相容性高，可匯入多種檔案格式。 因此可用來檢視與編輯其他 CAD 軟體繪製的圖面。 免費下載 免費下載 免費下載 免費線上試用 試用 App & 免費領取 500 AI Token 試用 App & 免費領取 500 AI Token 高功能的圖面繪圖工具多半價格昂貴，但 EdrawMax 幾乎所有功能都能免費使用，可以說是 CP 值極高的工具。 總結 本文介紹了鋼筋混凝土造中扮演重要角色的配筋圖怎麼看與其畫法。 與圖面畫法同樣，鋼筋大小與配置也是配筋圖的重點。由於會影響結構主體強度，請依照規範與設計圖，正確無誤地製作配筋圖。 EdrawMax 桌面應用程序 簡易版的 Visio 替代方案 210種以上不同類型的圖表 超過1萬個免費範本和超過2萬6千個符號 10多種AI圖表生成器 超過10種匯出格式 下載 下載 下載 下載 EdrawMax 線上版 隨時隨地編輯圖表 整合個人雲端和Dropbox 企業級数据安全 團隊管理與協作 線上試用
