在管線與流體控制系統中，閥門是不可或缺的關鍵元件。市面上存在多種不同類型的閥門，理解其對應的符號對於設計與維護工作至關重要。
本文將介紹基本的閥門種類及其對應符號，即使是初學者也能輕鬆理解。同時，我們提供可直接使用的閥門符號素材，並說明如何更有效率地進行設計作業。
1. 什麼是閥門？
閥門是用來控制流體流動的設備，在管線系統中扮演重要角色。依據開關、流量調節、防止逆流等不同用途，存在著多種多樣的閥門類型。
例如，水龍頭內部就整合了多種不同類型的閥門，以實現水的開關與流量調節，確保穩定供水與使用便利。
閥門符號用於設計圖中標示閥門的種類與功能，其表示方式遵循國際標準，具有統一的規範。
閥門符號相關的 JIS 規格編號：JIS Z 8617-8
2. 閥門的種類與其符號
閥門有多種基本類型，各自具有獨特的結構與用途。以下將詳細說明六種主要閥門的特徵、結構以及其對應的符號。
2.1 球形閥
球形閥內部為球狀結構，能有效控制流體。其流體壓力損失小，適合用於高壓環境。也常被稱為「球塞閥」或「關斷閥」。此外，「針閥」也是球形閥的一種。
| 閥門符號 | 外觀 | 內部結構 | 應用範例 |
|---|---|---|---|
 |
 |
 |
|
2.2 閘閥
閘閥利用上下移動的閘板來截斷流體。雖然開關速度較慢，但其結構具有優異的密封性。
也稱為「閘門閥」。
| 閥門符號 | 外觀 | 內部結構 | 應用範例 |
|---|---|---|---|
 |
 |
 |
|
2.3 球閥
球閥透過旋轉內部的球體來控制流體。操作簡單，能精準調節流量。
也常被稱為「球塞閥」。
| 符號 | 外觀 | 內部結構 | 應用範例 |
|---|---|---|---|
 |
 |
 |
|
2.4 蝶閥
蝶閥利用旋轉圓盤狀的閥板來控制流體。重量輕、安裝容易，但不適用於高壓環境。
| 符號 | 外觀 | 內部結構 | 應用範例 |
|---|---|---|---|
 |
 |
 |
|
2.5 逆止閥
逆止閥的設計目的是確保流體僅能單向流動，防止逆流發生。有時也稱為「止回閥」或「單向閥」。這類閥門符號在管線圖中對於標示流體方向至關重要。
| 符號 | 外觀 | 應用範例 |
|---|---|---|
 |
 |
|
2.6 隔膜閥
隔膜閥利用彈性體來控制流體，特別適用於輸送化學藥品或泥漿的管線。在流程圖中，正確使用隔膜閥的閥門符號有助於辨識其特殊功能。
| 符號 | 外觀 | 應用範例 |
|---|---|---|
 |
 |
|
2.7 依用途分類的閥門符號
| 種類 | 符號 | 外觀 | 用途範例 |
| 電磁閥 |  |
 |
|
| 控制閥 |  |
 |
|
| 空氣閥 |  |
 |
|
3. 閥門符號的應用場景
閥門符號是配管圖與設計圖中不可或缺的要素。
在石油化學工廠中，它能明確標示流體種類與流向控制，有助於提升運作效率與安全性。而在自來水設備或空調系統中，從設計階段到後續維護，閥門符號都被廣泛運用，讓故障排除與修改規劃更為迅速。此外，使用標準化的閥門符號，能促進團隊成員間的溝通順暢，減少誤解與作業失誤。
由此可見，妥善運用閥門符號能帶來諸多好處，例如提升作業效率、降低成本，以及增強系統的可靠性。
4. 閥門符號的使用方法
正確使用閥門符號，能讓你更有效率地繪製配管圖與設計圖。以下以新手也能輕鬆上手的 EdrawMax 為例，介紹如何使用閥門符號。
① 下載素材
我們將使用以下連結提供的素材進行操作。
下載連結：「閥門符號範本.eddx」

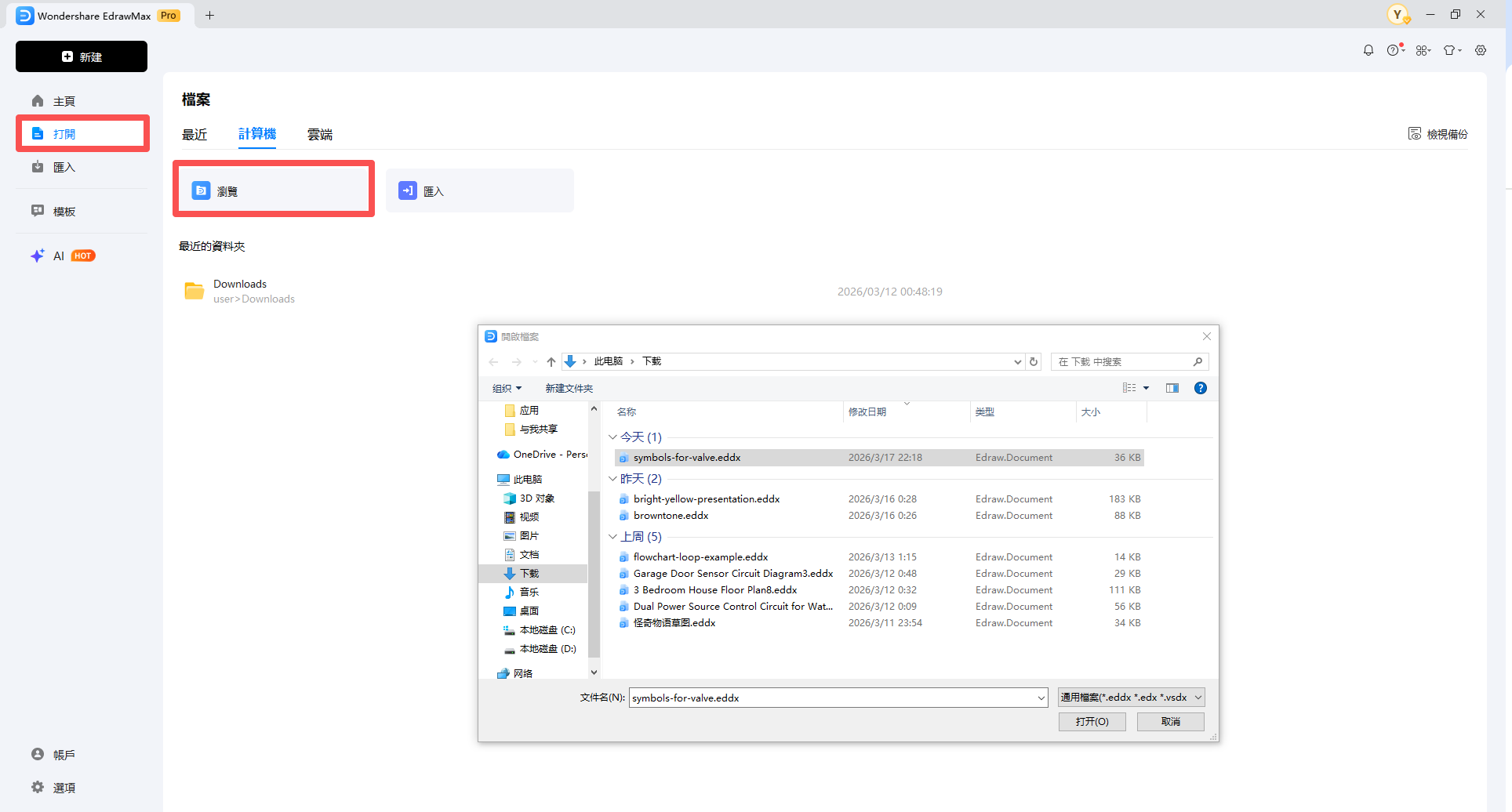

② 在 EdrawMax 中開啟素材
在 EdrawMax 的「檔案」功能表中選擇「瀏覽」，然後開啟你下載的素材檔案。
此外，EdrawMax 也支援匯入 CAD 檔案格式。

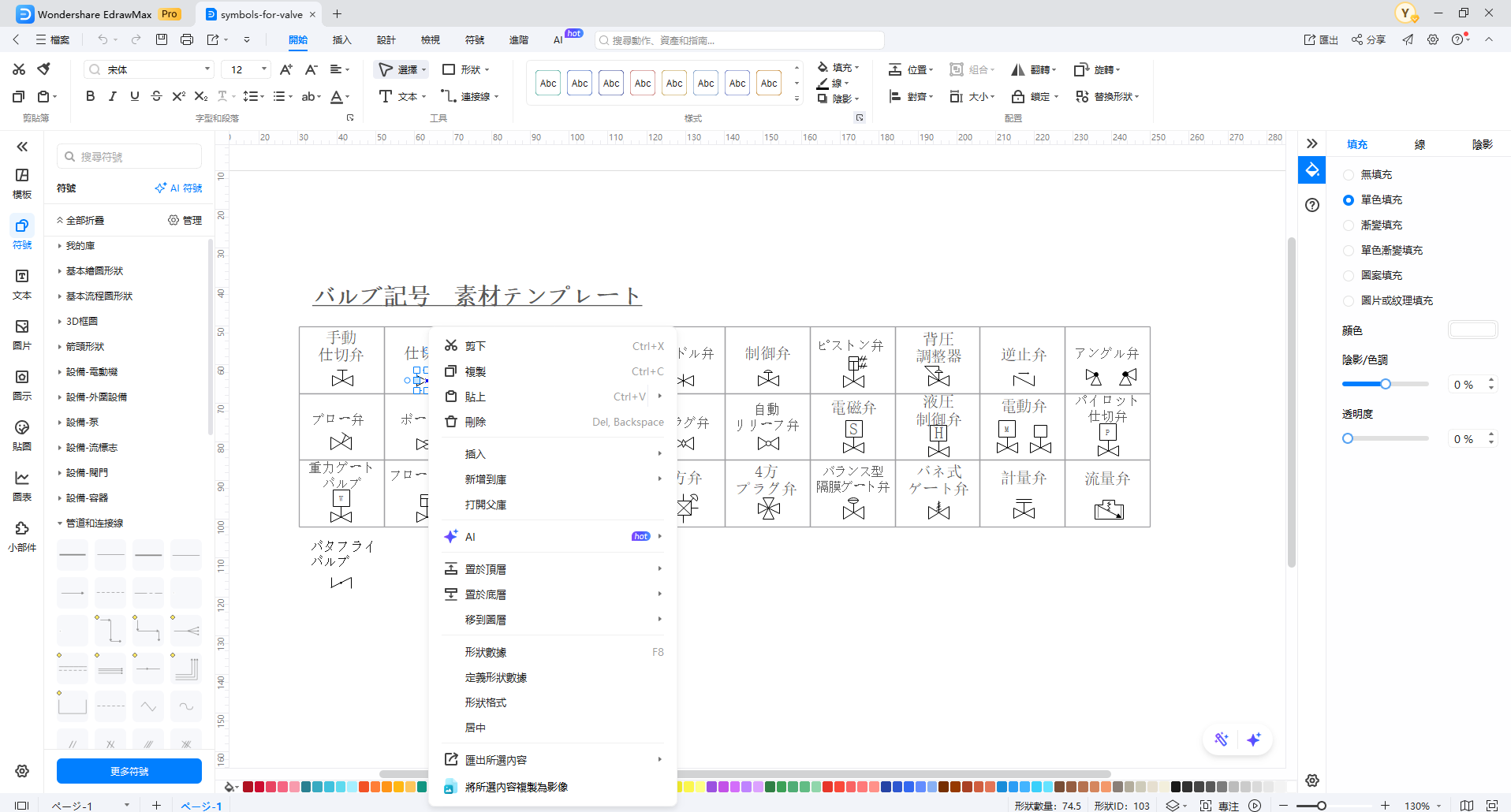

③ 配置閥門符號
你可以將閥門符號素材複製貼上到你的圖面中，並透過拖曳方式輕鬆移動與定位。點選符號後，即可快速調整大小或變更顏色。

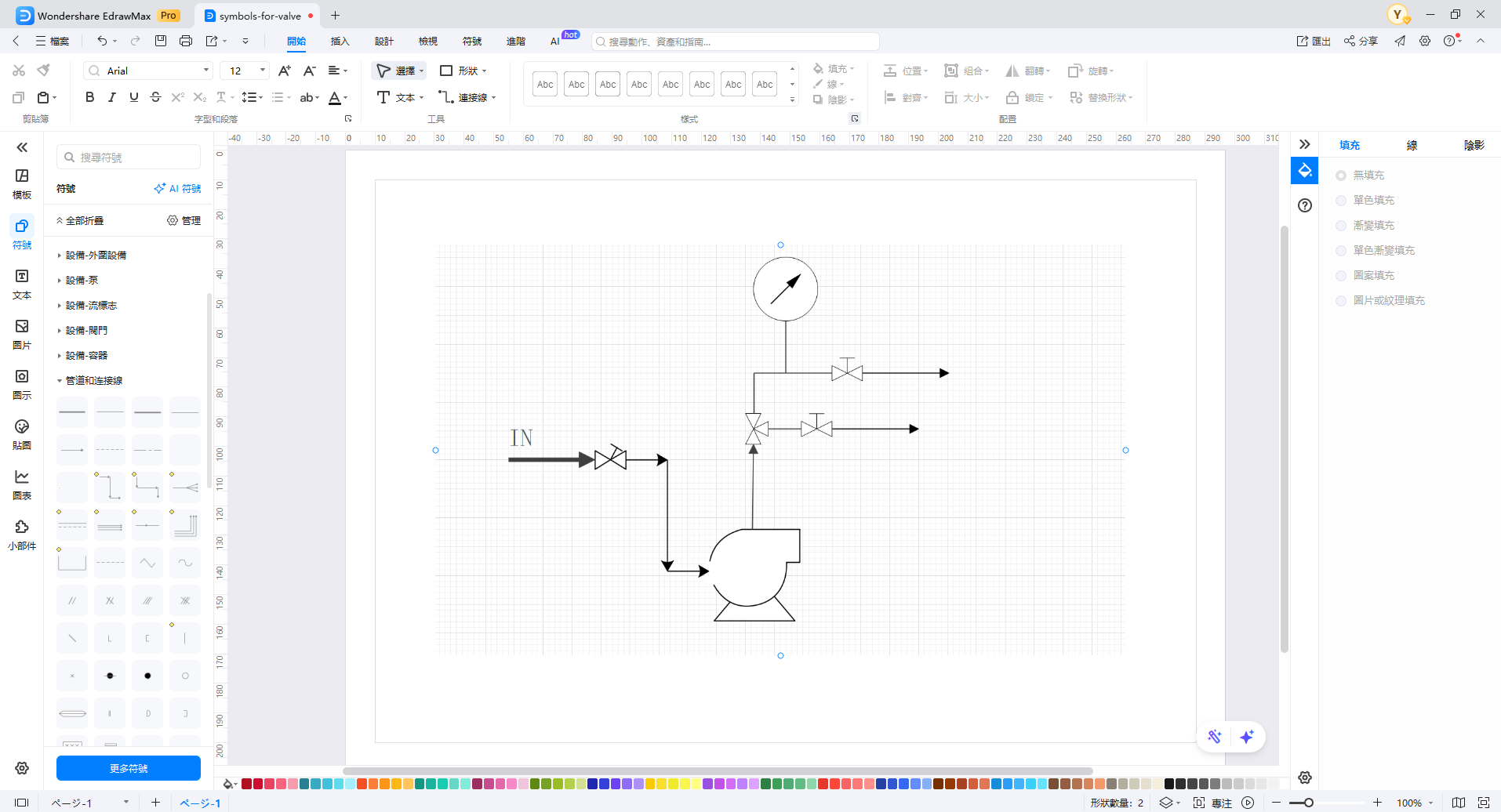

④ 連接閥門符號
配置好閥門符號後，接著使用連接線將它們與配管線路或其他符號連結起來。這個功能讓你能輕鬆且精確地完成圖面。

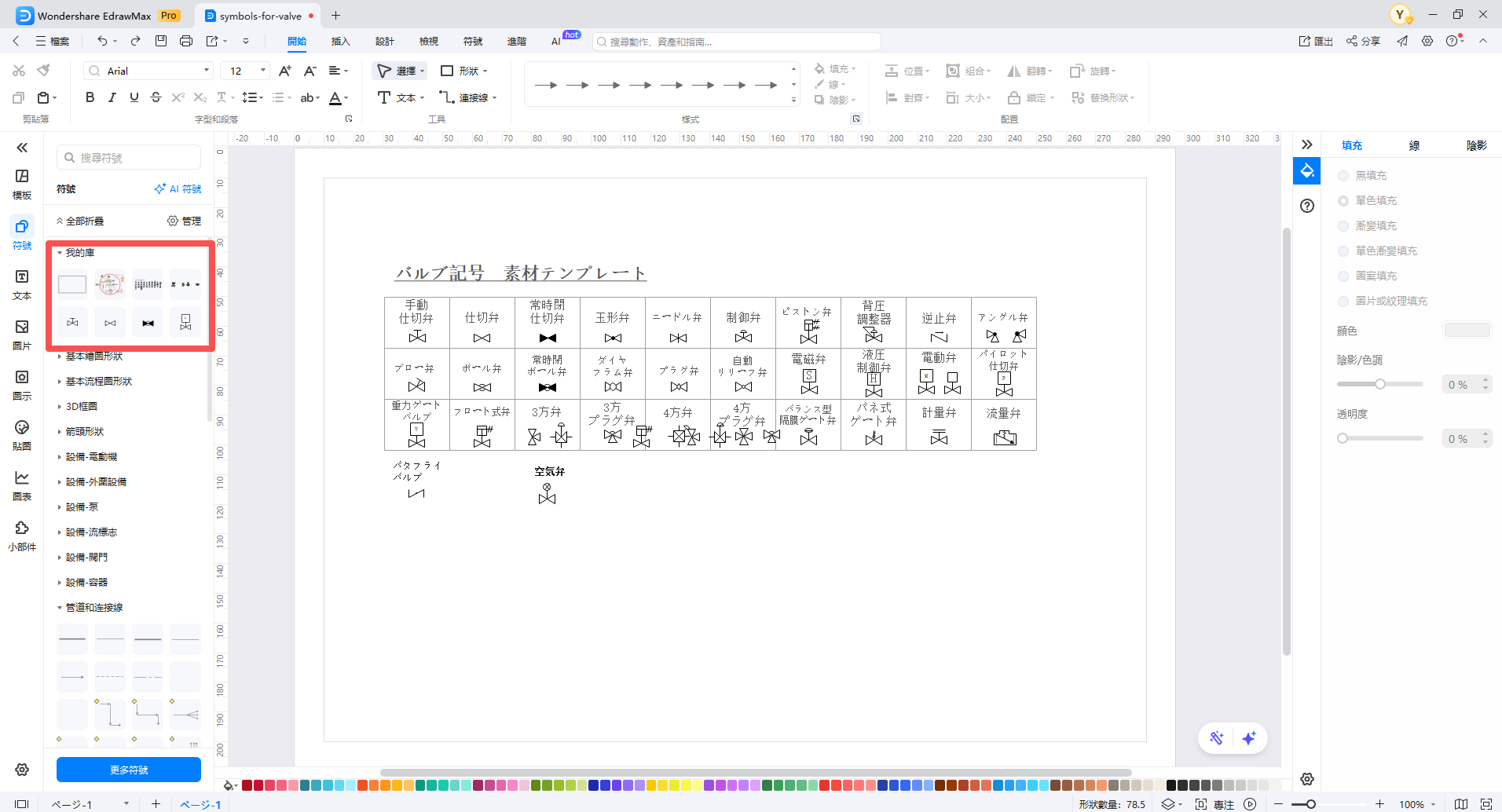

⑤ 建立自訂符號並儲存至圖庫
由於存在許多相似的閥門符號，你可以將常用的符號儲存到「我的庫」中以便重複使用，這也能讓你快速建立新的符號。將新建立的符號也一併儲存至圖庫，能大幅提升你的作業效率。

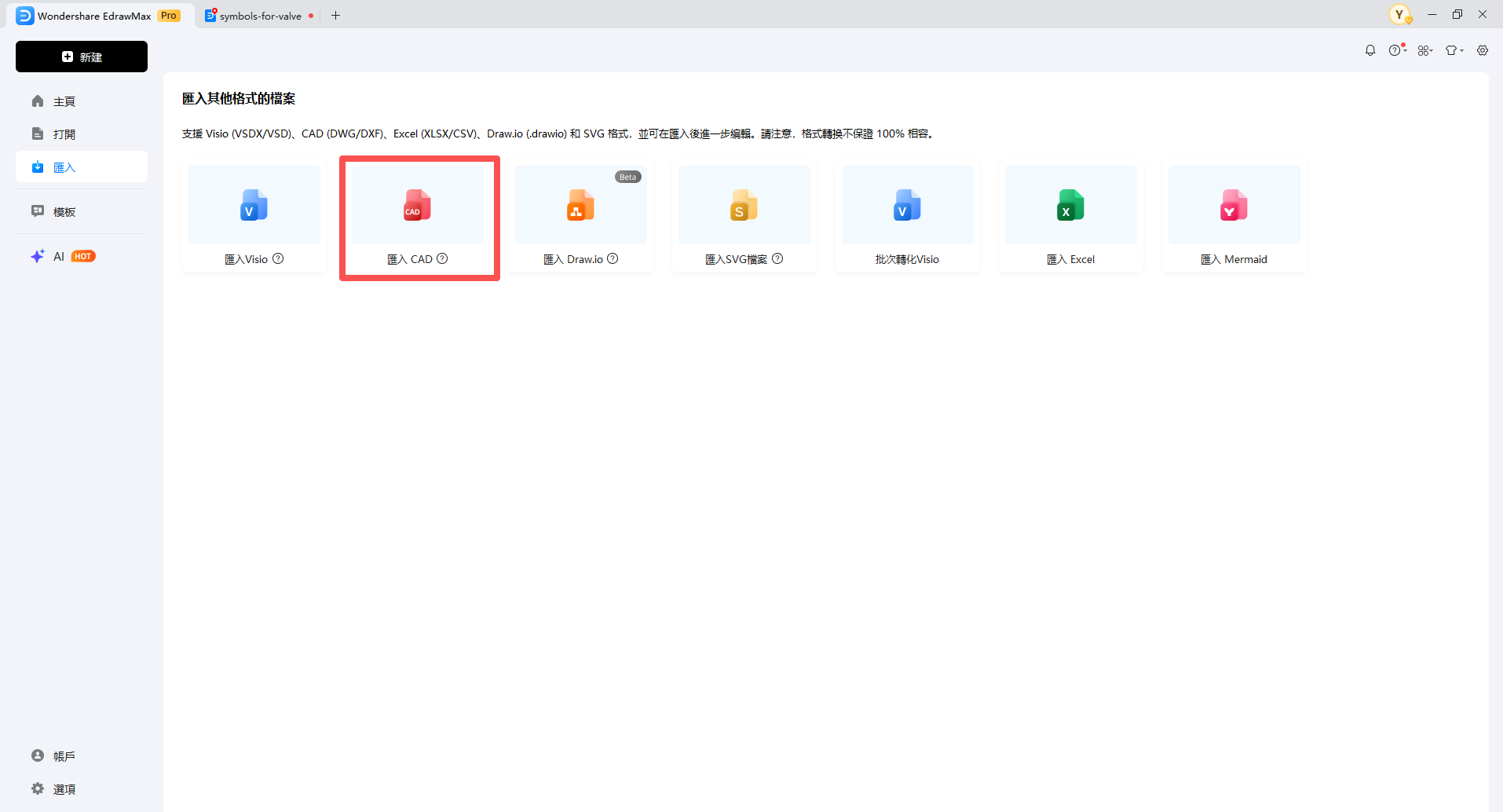

・活用 DXF/DWG 檔案
將既有的 DXF 或 DWG 格式圖面匯入 EdrawMax，就能直接運用現有的設計資料。這項功能讓你能結合新設計與既有設計，更有效率地完成圖面。

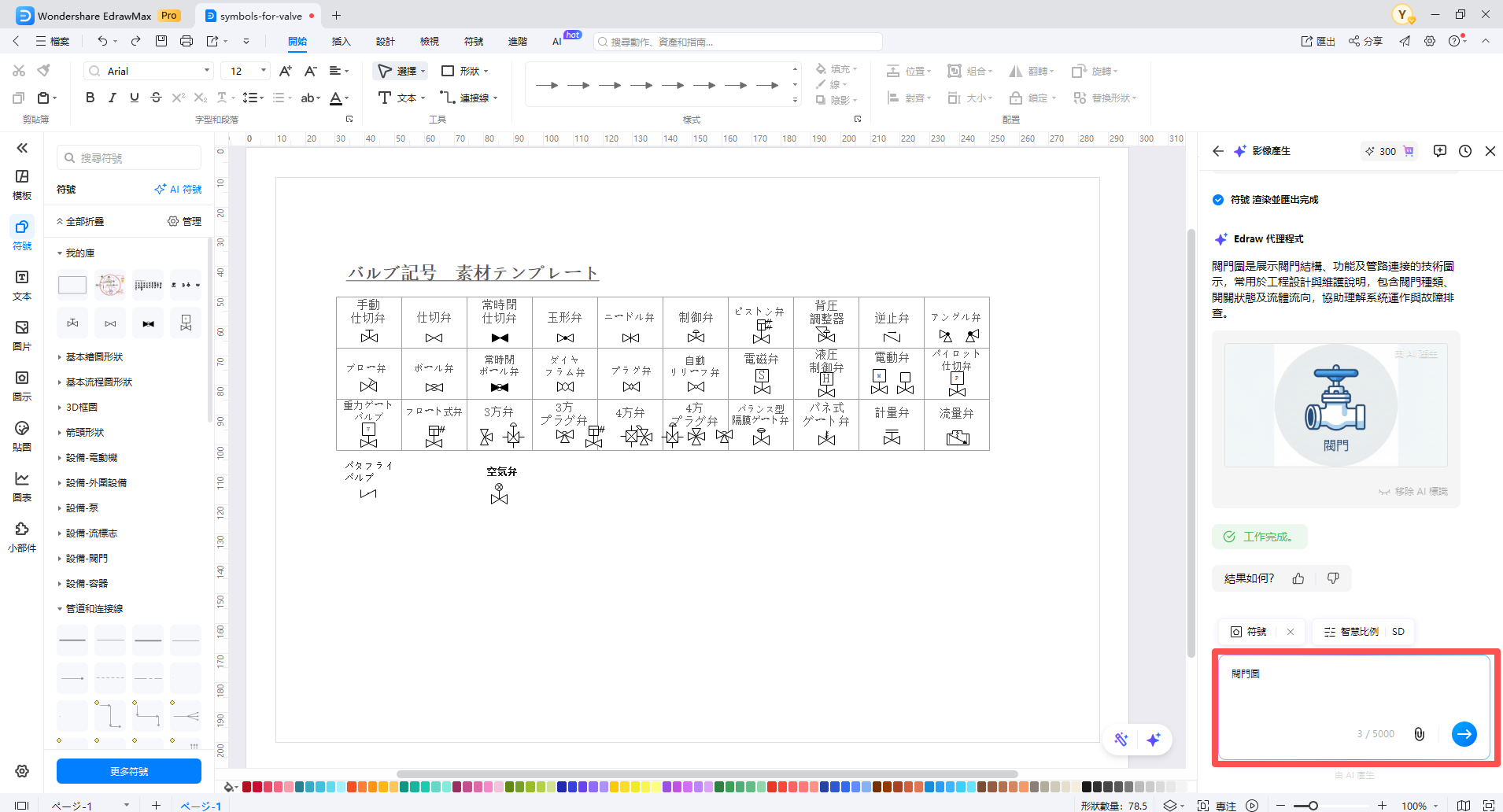

・使用 AI 功能
EdrawMax 內建 AI 影像生成功能。運用此功能，你可以自動產生類似閥門實體照片的影像，為圖面增添真實感。這有助於加深對設計的視覺化理解。

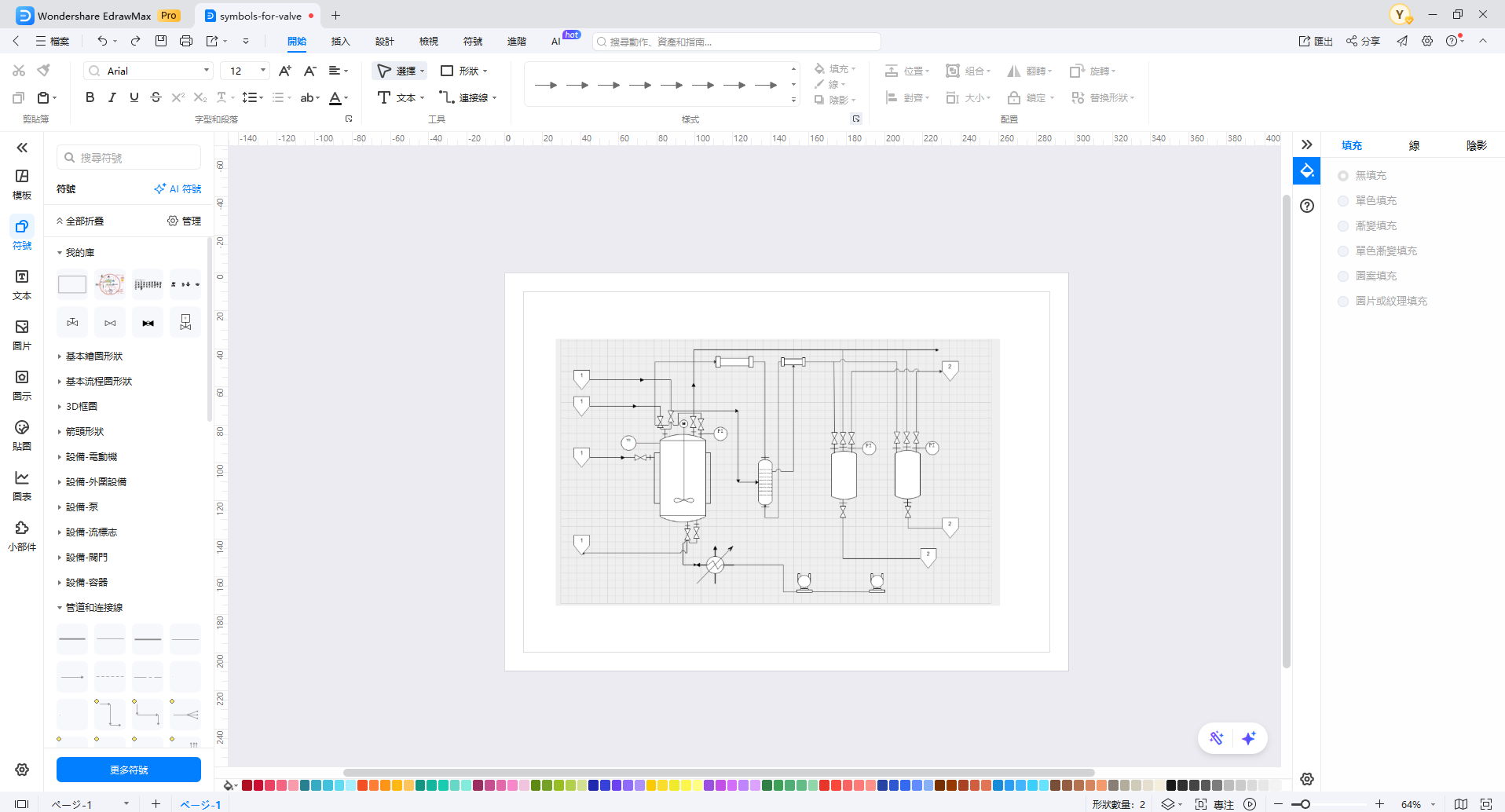

使用 EdrawMax，你就能輕鬆建立與編輯包含閥門符號的配管圖或設計圖。其靈活性與多功能性，對廣大使用者來說是一大優勢。
5. 閥門符號常見問題
5.1 閥門符號的箭頭代表什麼？關於閥門符號的方向
閥門符號中的箭頭，是用來表示流體的流動方向。單向箭頭代表流體只能朝指定方向流動的單向閥。如果圖上畫了反向箭頭，則表示該閥門具有防止逆流的止回閥功能。正確理解箭頭方向，有助於在設計與操作配管系統時，精準控制流體流向。

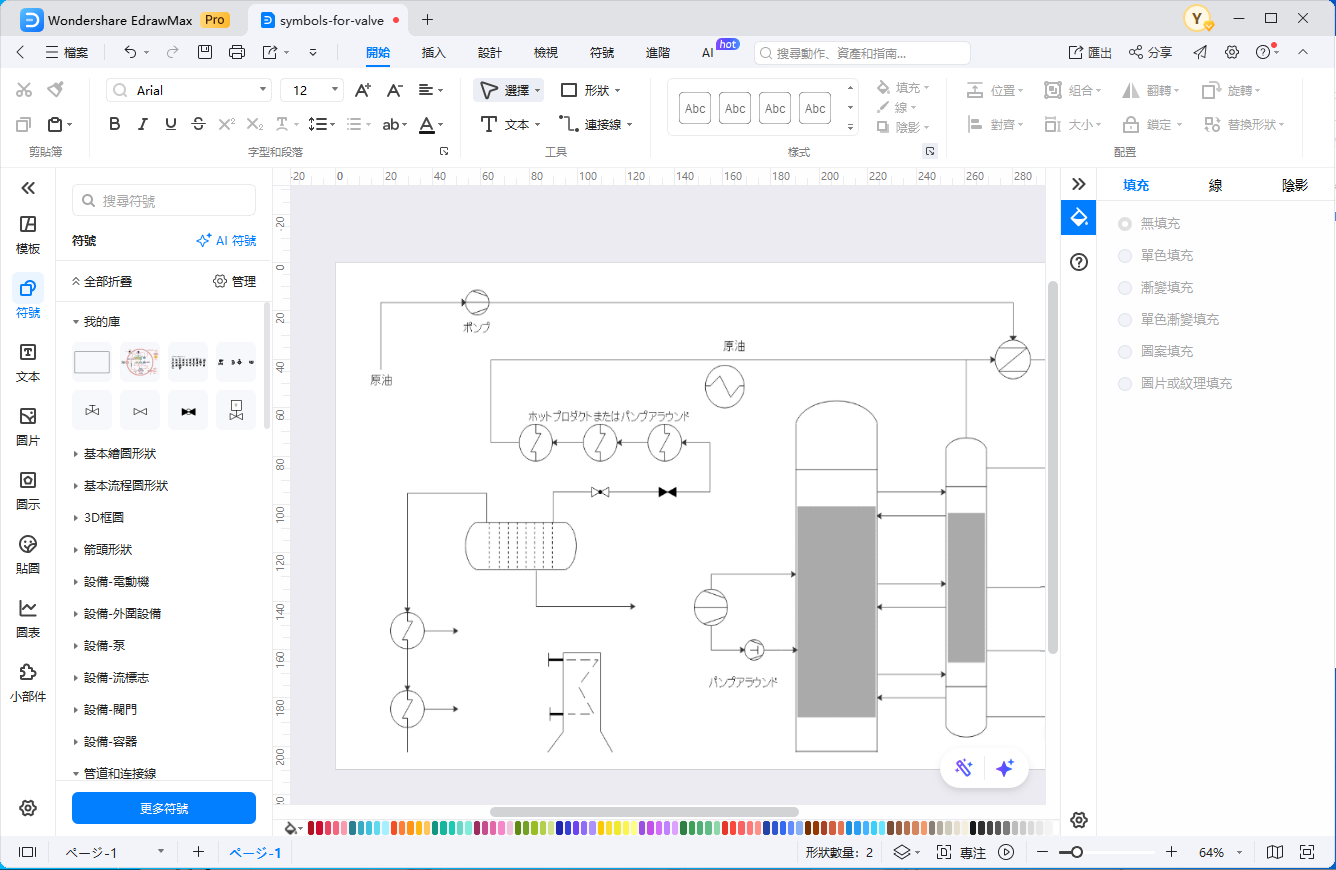

5.2 閥門符號塗黑的意義
當閥門符號被塗黑時，代表該閥門處於「關閉狀態」。這種標示方式能讓設計圖或系統操作狀態一目了然。例如，在配管系統圖中，可以快速辨識出哪些閥門是關閉的。
5.3 閥門符號中 NC 與 NO 的意義
在電磁閥等特定閥門的符號旁，常會看到「NC」與「NO」的標註。「NC」代表「Normally Closed」，即閥門在未通電或無外力作用的正常狀態下是關閉的；「NO」則代表「Normally Open」，即正常狀態下是開啟的。這類標示在設計圖與維護手冊中很常見，能明確傳達閥門的操作邏輯。
總結
閥門符號在設計端與製造端之間，扮演著至關重要的溝通橋樑。
本文介紹了基本的閥門種類、對應符號及其應用方式。正確理解與運用閥門符號，能有效提升設計效率與維護作業的準確性。
善用 EdrawMax，你將能更有效率地繪製專業圖面。
