透過大型積體電路（VLSI）製作的半導體元件，即為微處理器。微處理器是所有電子系統的核心基礎單元，當它做為電腦的中央處理器時，該設備就會被稱為微電腦。
本文將透過微處理器的方塊圖進行深入講解，方塊圖的組成包含匯流排、隨機存取記憶體、唯可抹除唯讀記憶體等元件，同時也會介紹微處理器的各項應用領域，歡迎完整閱讀！
第一部分、什麼是微處理器？

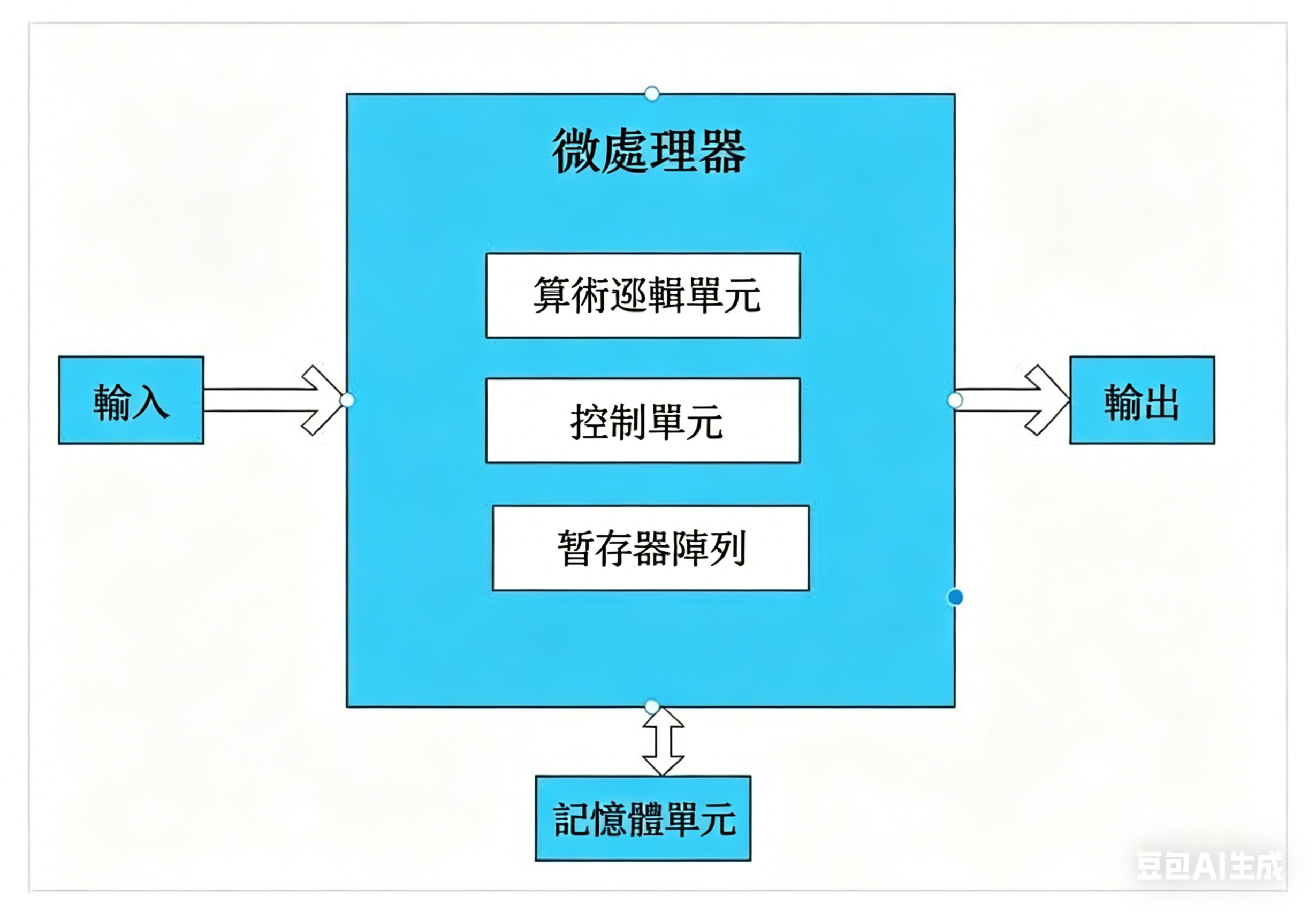

微處理器被視為電腦的大腦，是一顆矽晶片，透過輸入裝置接收二進位編碼資訊並進行運算處理。處理完成後，會將資料儲存至記憶體，並輸出顯示於畫面上。
微處理器晶片成本低廉，廣泛適用於各式系統。內建積體電路架構，具備高速運算與高運算精準度。此類可程式化晶片用途多元，能夠滿足多種場域需求，同時擁有低耗電的優勢，採用金屬氧化物半導體材質，有效降低運作功耗。
微處理器方塊圖
設計微處理器方塊圖有許多細節需要了解，微處理器由多種元件組成，每個元件皆有獨特功能與特性。

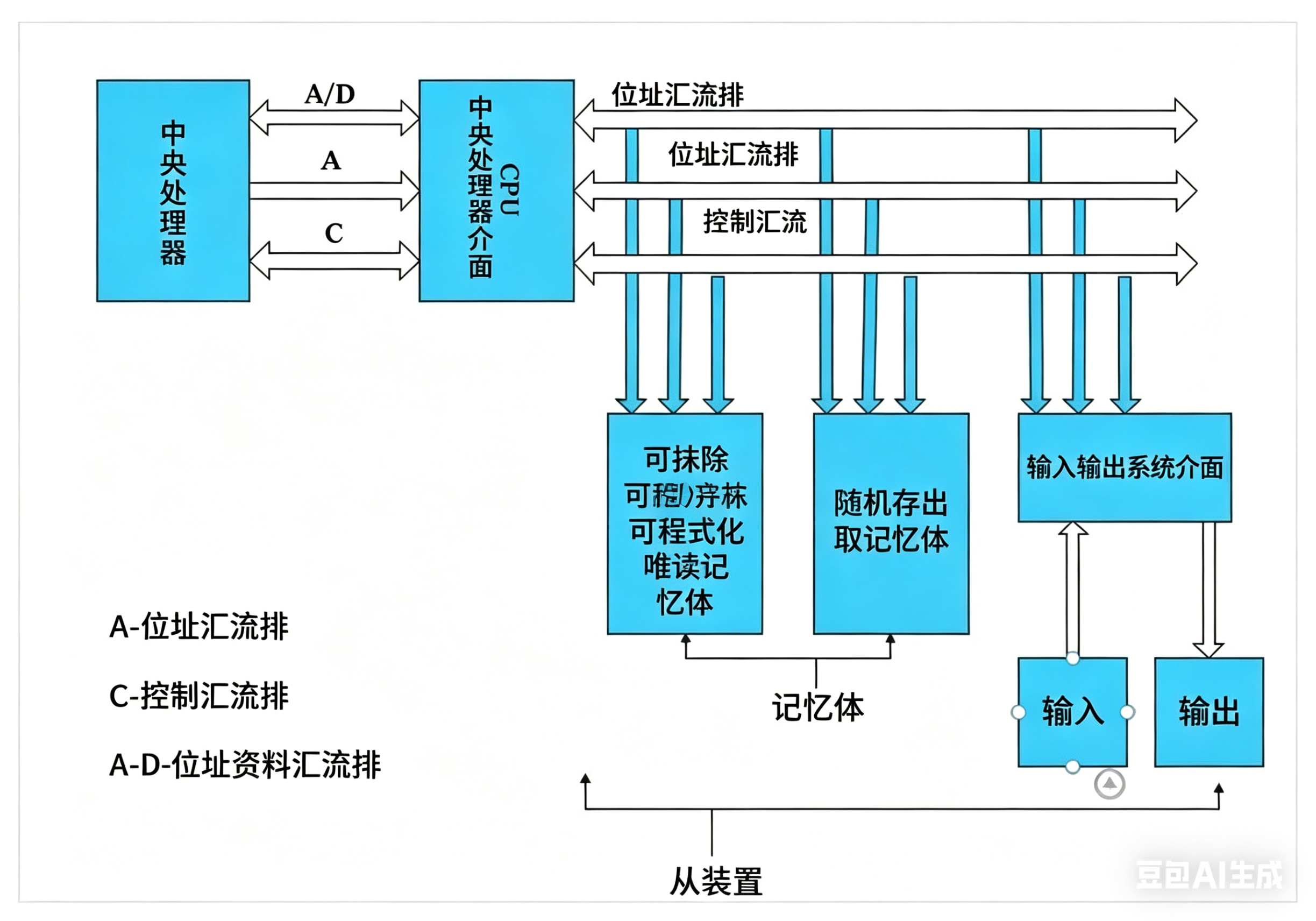

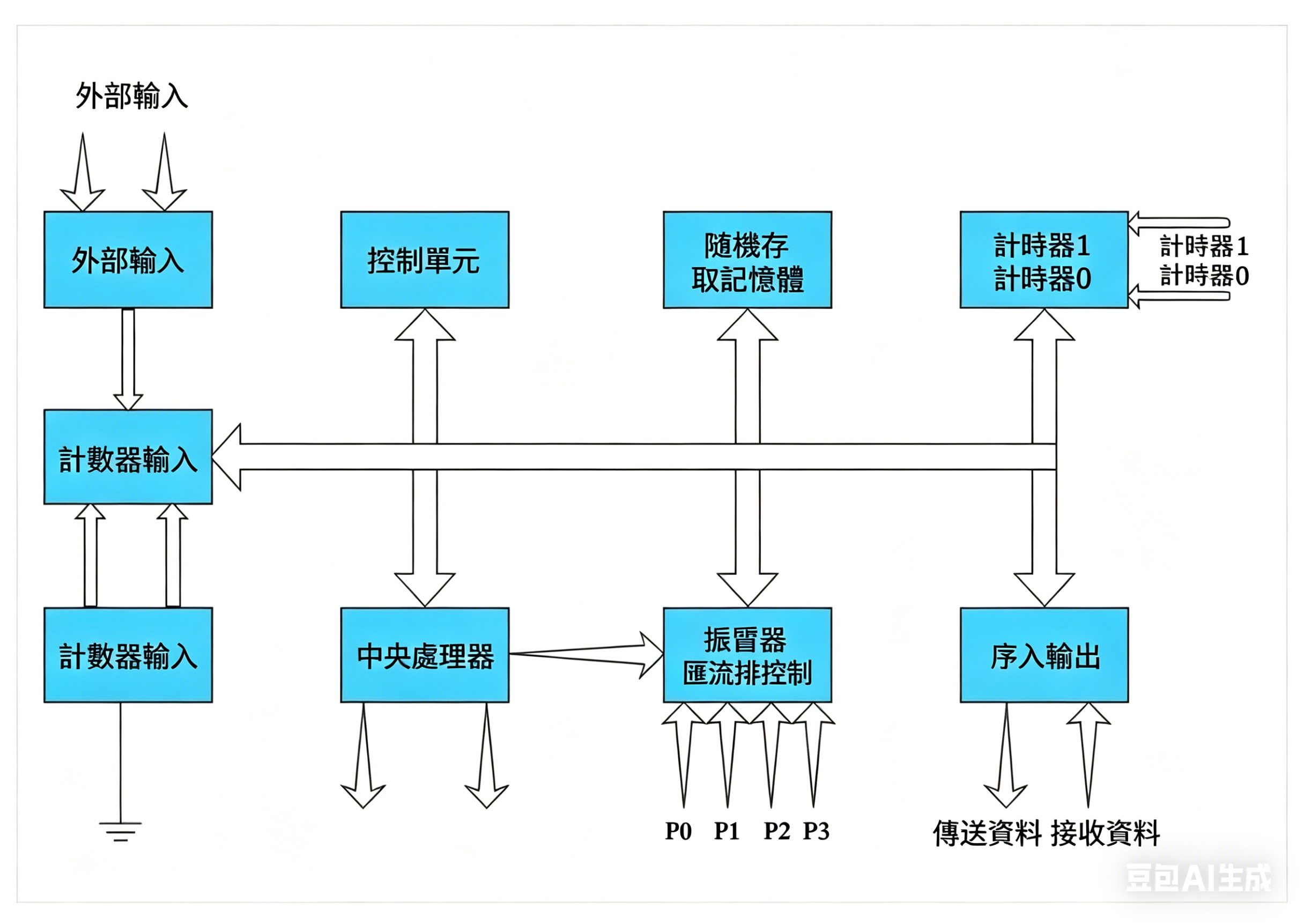

以下為標準的微處理器方塊圖。
微處理器方塊圖能夠完整呈現整體運作架構，圖中每個元件都具備重要功能，以下逐一介紹各項組成。
圖中的附屬裝置又稱為周邊設備，以微處理器系統來說，周邊設備包含輸入裝置、輸出裝置、隨機存取記憶體與可抹除唯讀記憶體，其中記憶體元件做為資料儲存空間使用。
第二部分、微處理器發展簡史
微處理器於1971年開始受到重視，全球第一款微處理器誕生於1971年，型號為Intel 4004。
大型積體電路技術大幅提升晶片電路密度，讓微處理器體積縮小、功能強化，小小晶片內可容納數十億個電子電路。
得益於微處理器技術，工程師研發出體積迷你的微電腦，不同於早期如同單間房間大小的龐大電腦。舊式電腦耗費數小時才能完成簡單數學運算，而微處理器的問世，打造出輕巧且高速的電腦，短短幾秒就能解決複雜運算問題。
奔騰（Pentium）系列處理器於1993年爆紅，單一晶片內建330萬個電晶體，具備32位元位址匯流排、64位元資料匯流排，並配置兩組8KB快取記憶體。
該系列處理器運作時脈為60至200MHz，在當時屬於頂規表現。後續陸續推出升級版本：1995年Pentium Pro、1997年Pentium 2、1999年Pentium 3、2000年Pentium 4。
Core系列處理器於2006年推出並持續迭代更新，現今普遍搭載於筆電與桌機，科技進步讓電腦運算更快、更穩定。
微處理器 與 CPU 差異
所有電子設備都內建中央處理器（CPU），CPU如同設備的大腦，負責執行系統各項指令與運算判斷。**所有CPU都是微處理器，但並非所有微處理器都是CPU**，兩者仍存在細部差異。
CPU就像是人類的大腦，負責指揮全身器官運作；手負責抓取物品、雙腳負責移動、眼睛用來觀看、耳朵用來聆聽，人體每個部位都有專屬功用。
而大腦是統合所有器官的核心，協調分工、完成各項動作，這就是CPU的核心作用。
微處理器的定義則更廣泛，以人體舉例，眼睛、手、腳等部位，都會搭配專屬小型晶片執行獨立運算，這些晶片即為微處理器。電腦的記憶體、輸入輸出裝置等配備，也都會搭載微處理器處理專屬作業。
現代高階設備與MacBook，內建電晶體數量高達50億至250億顆，每秒可執行數百億次運算，效能相當驚人，而這一切都要歸功於微處理器技術。
第三部分、微處理器運作方式
了解微處理器的內建架構，就能快速理解其運作邏輯，微處理器主要具備三大基礎核心功能：
- 算術邏輯單元（ALU）：負責所有數值運算，包含加減乘除，現代微處理器可在毫秒級時間內完成複雜方程式運算。
- 透過記憶體匯流排傳輸資料，快速在不同記憶體位址之間搬移、交換資訊。
- 支援跨指令區跳躍執行，這項獨特機制讓微處理器反應更快、執行效率更高。
微處理器還有眾多進階運算功能，以上三項為最基礎的核心原理。上方的微處理器方塊圖，完整標示了單一微處理器的所有運作模式。
第四部分、微處理器的應用領域
微處理器的應用十分廣泛，遠超過一般人的認知，家中各式電子產品幾乎都有搭載，以下為常見應用場景。
家用電器
自動恆溫裝置內建微處理器，自動偵測環境溫度，依設定數值自動開啟或關閉設備。
電視、微波爐、電熨斗、瓦斯爐、冰箱等日常家電，皆全面搭載微處理器晶片。
工業設備
廣泛應用於汽車、飛機、船隻、信用卡刷卡機、幫浦、交通號誌控制單元與各類重型機械。
醫療儀器
胰島素注射裝置、體溫量測儀、心跳監測器、血壓計與醫療資料儲存設備，皆導入微處理器強化運作穩定性。
量測儀器
函數產生器、示波器、分析儀、顯微鏡等專業儀器，皆依賴微處理器實現高精度、高效率運作。
娛樂裝置
兒童電動玩具、遙控飛機、空拍機鏡頭控制模組，都透過微處理器維持穩定運作。
衛星通訊
微處理器是通訊領域的核心元件，更是電話通訊與衛星通訊不可或缺的關鍵，協助實現遠距離即時連線。
第五部分、如何繪製微處理器方塊圖？
以下提供完整步驟教學，透過範本快速繪製專業方塊圖，依照步驟操作即可。

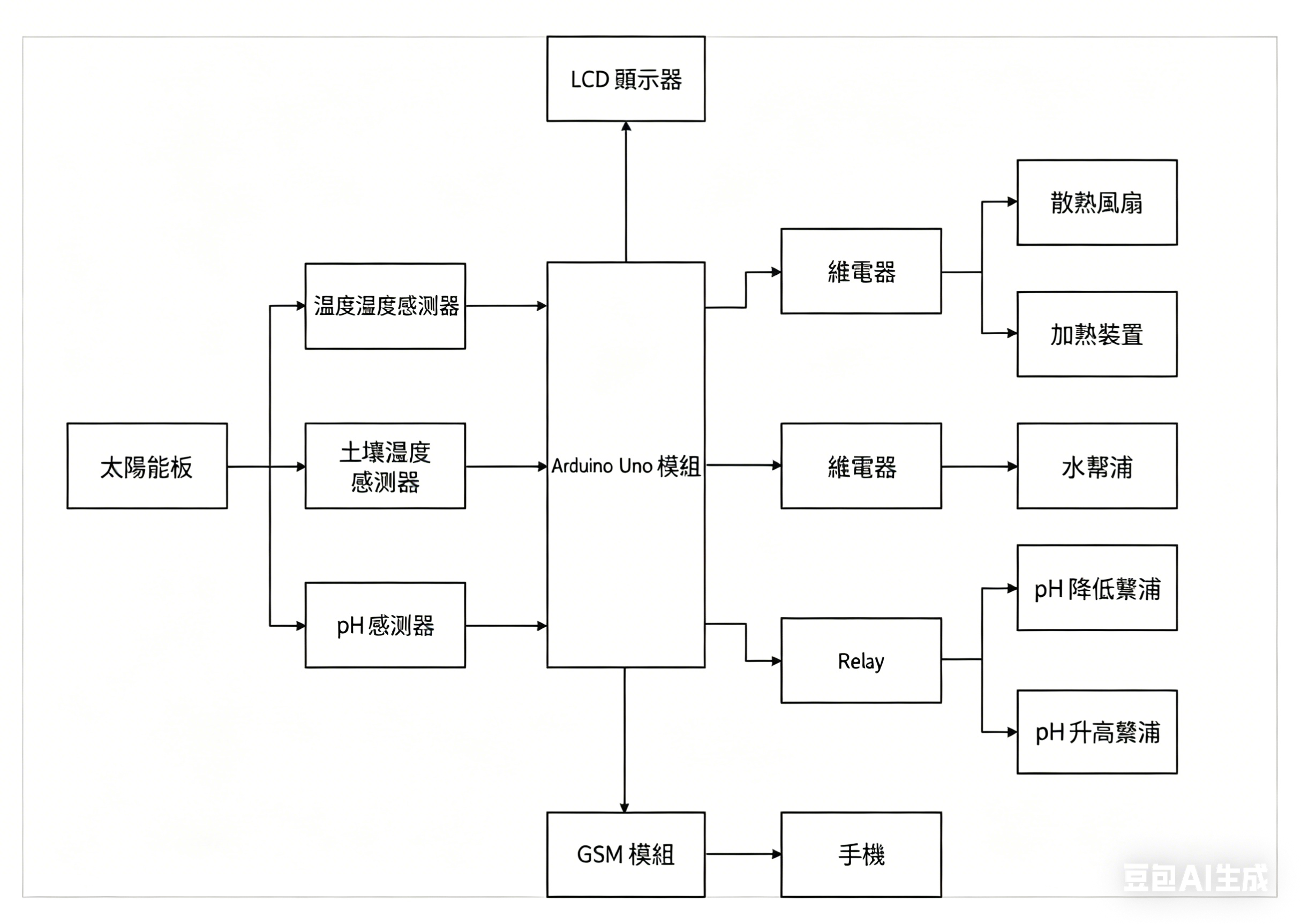

步驟 1：點擊下載範本並開啟檔案。
步驟 2：刪除範本多餘的方塊與線條，依照需求調整元件配置。
步驟 3：重新排列方塊位置、標註元件名稱，並使用正確線條連結各模組。
至此方塊圖即繪製完成，可依需求輸出列印使用。
總結
微處理器技術持續進化，已是現代生活不可或缺的關鍵元件，大幅降低複雜作業的難度、提升生活便利性。而微處理器方塊圖能清晰拆解內部架構與運作模式，幫助快速理解系統原理與設計邏輯。
手動繪製專業方塊圖難度較高，使用內建完整元件的範本能事半功倍。若是需要繪製相關圖表，建議捨棄手繪傳統方式，直接使用現成範本，節省大量作業時間。
