資料流程圖（DFD）是系統分析與設計的基礎工具，能協助視覺化呈現系統內的資料流動。這篇完整指南將帶你深入理解 DFD 的各個層級，從零階資料流程圖（脈絡圖）到更細緻的二階圖與更高層級。無論你是剛入門的分析師或資深專業人士，本文都能提供你有效解讀複雜 DFD 所需的知識。
透過學習不同層級的 DFD，你將能掌握簡化資料分析、提升系統理解與優化設計流程的技能。
Part 1. 資料流程圖（DFD）的不同層級
資料流程圖（DFD）是一種視覺化呈現方式，用於系統分析與設計，描繪資料在系統內如何流動。它包含處理程序、資料儲存庫、資料流箭頭與外部實體。處理程序代表任務或功能，而資料儲存庫則標示資料在系統內的儲存位置。
資料流是連接這些元件的箭頭，用以說明資料在它們之間的移動路徑。DFD 提供了一種清晰簡潔的方式，來理解與溝通資料在系統內如何被處理、轉換與儲存，使其成為系統分析與設計的實用工具。
以下是資料流程圖（DFD）的不同層級：
零階 DFD： 零階資料流程圖或脈絡層級資料流程圖是最高層級的抽象圖，將整個系統描繪為單一處理程序。一個脈絡層級資料流程圖強調系統與外部實體之間的互動。它提供整個系統的概觀，將其呈現為單一程序，並展示外部實體如何與系統互動，提供資料流的鳥瞰圖。以下是一個零階脈絡圖的範例：
一階 DFD： 一階 DFD 提供了零階 DFD 中處理程序的詳細分解。它將主要處理程序進一步分解為子程序，呈現更細緻的顆粒度。它深入探討零階圖中概述的程序，將主要程序分解為子程序，提供更詳細的資料流視圖。以下是一個一階 DFD 的範例：
二階 DFD： 二階 DFD 進一步將一階的處理程序分解為子程序，增強了顆粒度，並揭示了系統內更複雜的資料交換與轉換。這個層級提供了對系統功能更深入的理解。以下是一個二階 DFD 的範例：
Part 2. 使用 EdrawMax 建立高階資料流程圖
無論你想建立系統脈絡圖（脈絡圖）還是高階資料流程圖（DFD），EdrawMax 都能提供直覺的操作流程。
按照以下步驟，就能快速建立系統內的資料流視覺化圖表：

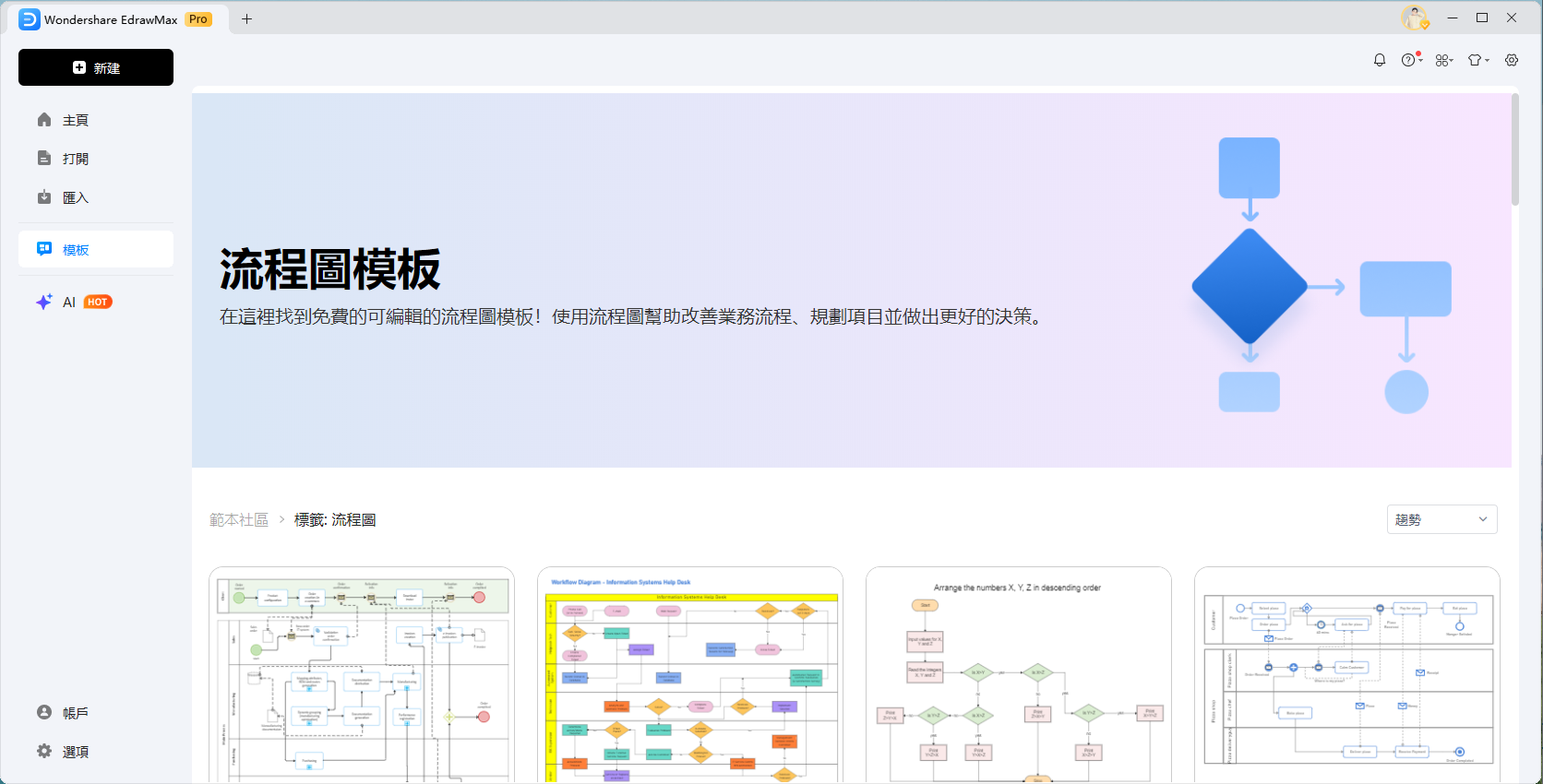

步驟 1：啟動 EdrawMax，點選「模板」功能。接著，選擇「流程圖」類別，並從範本社群中挑選合適的 DFD 範本。例如，你可以選擇「圖書館管理系統」範本，來展示書籍的借閱、歸還與儲存流程。這些範本不僅能加快繪製速度，也提供了建立有效 DFD 的最佳實務參考。

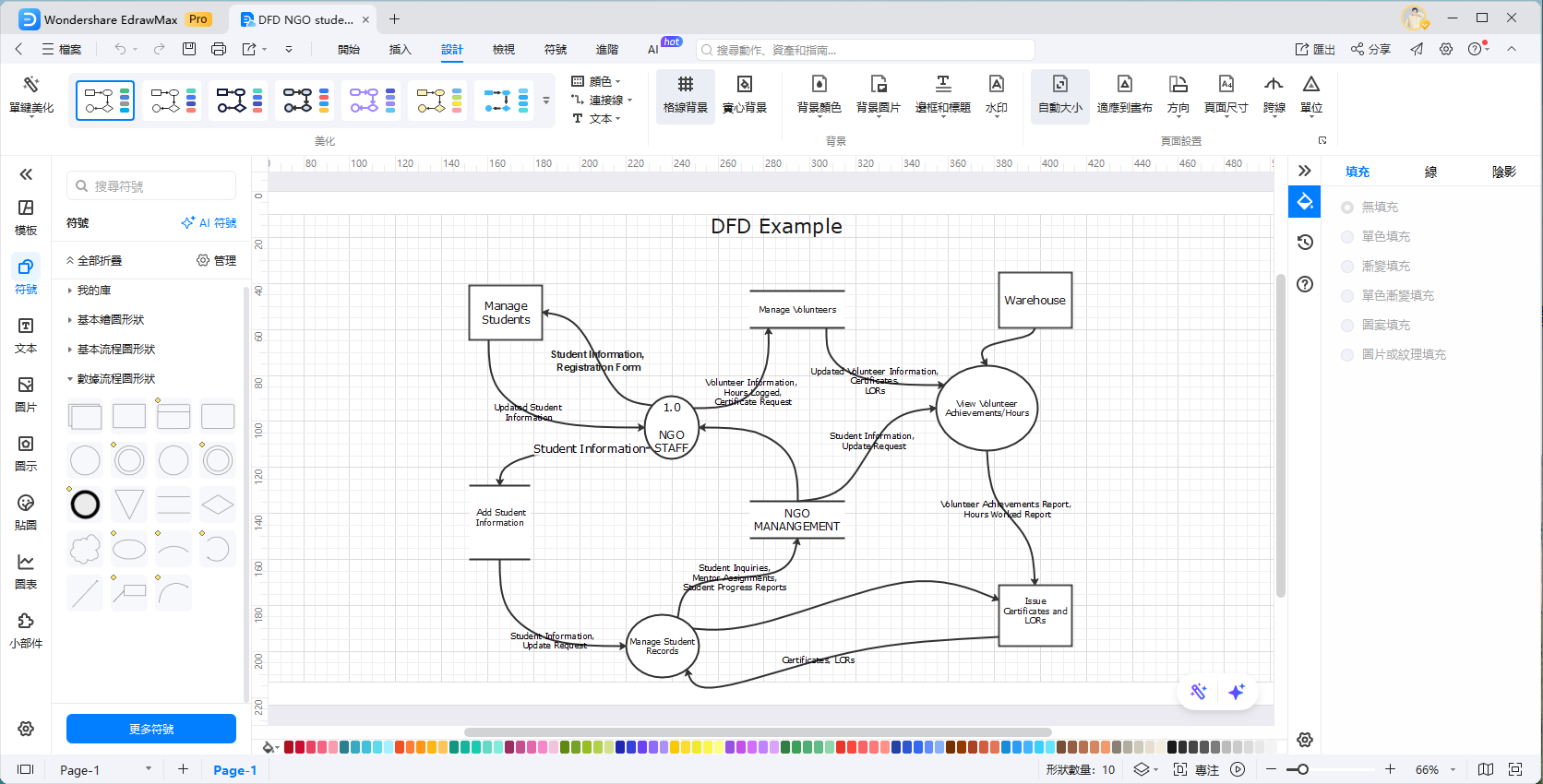

步驟 2：識別與系統互動的外部實體，例如客戶、顧客或其他系統。將外部實體圖形拖放到畫布上。
步驟 3：在圖表中加入處理程序，代表系統內發生的功能或活動。從符號庫中拖曳處理程序圖形，並將其放置在相對於外部實體的適當位置。

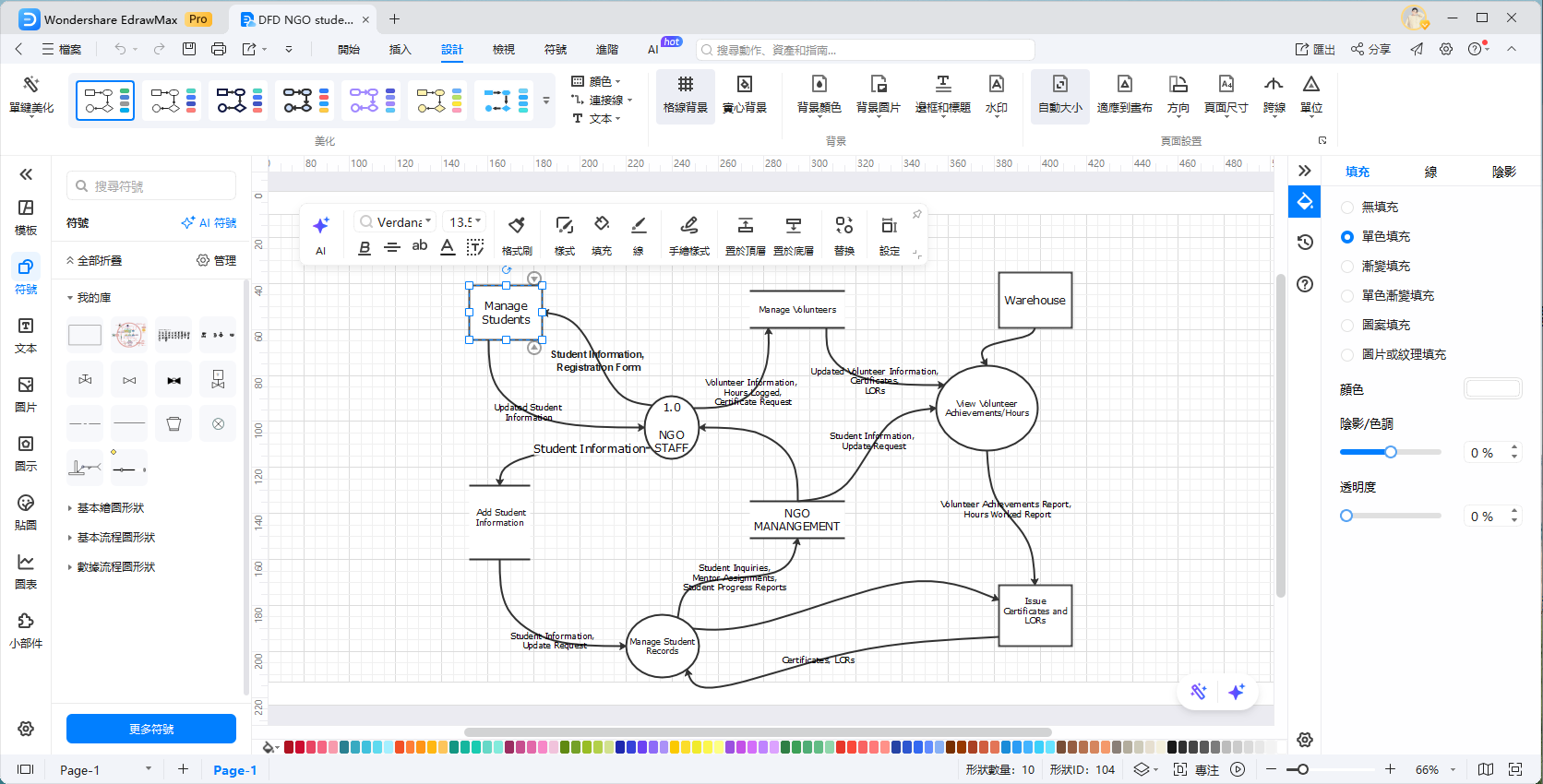

步驟 4：使用箭頭圖來表示外部實體、處理程序與資料儲存體之間的資料流向。點擊並從一個圖形拖曳到另一個圖形，即可建立這些資料流連接線。

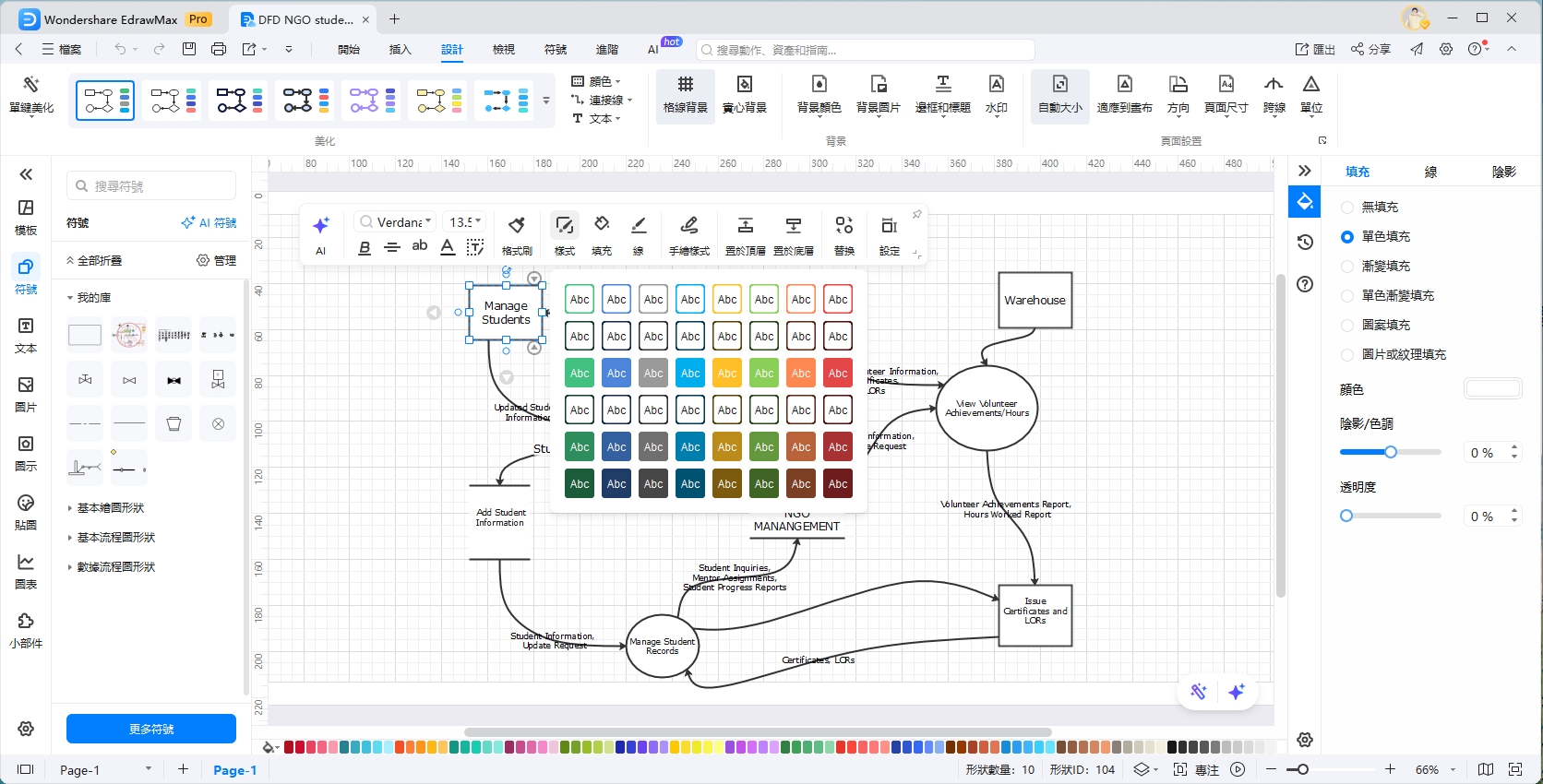

步驟 5：花點時間檢查圖表的準確性與清晰度。若要格式化實體，請點選該實體並選擇「樣式」。確保所有連接線都能正確代表系統內的資料流。如有需要，可進行必要的調整。

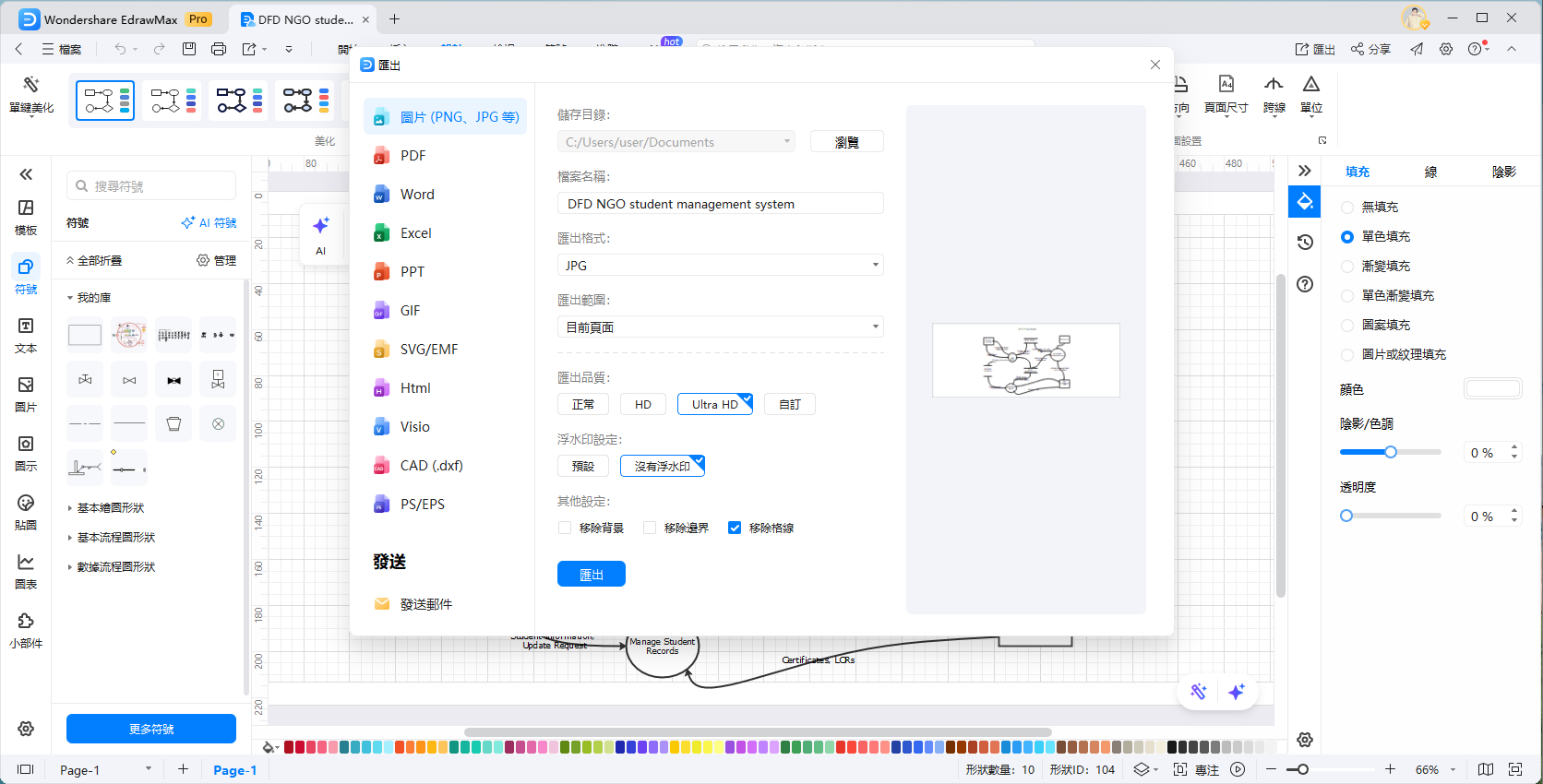

步驟 6：完成 DFD 後，將專案儲存為你偏好的格式。EdrawMax 支援多種檔案格式，方便分享與協作。
遵循以上步驟，你就能用 EdrawMax 快速建立高階資料流程圖，例如一階資料流程圖（一階DFD）。此外，EdrawMax 的範本社群提供了多種預先設計的範本，可以作為繪製的起點。
Part 3. 提升系統效率的最佳資料流程圖工具
掌握繪製資料流程圖的技巧，能讓專業人士在分析、設計與最佳化系統時，擁有一項強大的工具。以下介紹的每款工具都各有特色，提供使用者充足的選擇。
EdrawMax 提供直覺的介面與豐富的符號庫，讓建立資料流程圖變得輕鬆。它支援多種檔案格式並具備協作功能，是滿足各種圖表需求的萬用選擇。
使用 EdrawMax 繪製不同層級的資料流程圖非常直覺。你可以從零階資料流程圖（零階DFD）開始，輕鬆加入外部實體與核心流程。接著無縫轉換到一階資料流程圖（一階DFD），將流程進一步分解。EdrawMax 友善的介面確保你能從高層次的系統脈絡圖（脈絡圖），流暢地過渡到詳細的系統分解圖，例如脈絡層級資料流程圖。
Lucidchart 是一個雲端平台，用於建立動態的資料流程圖。它提供即時協作、拖放功能，並能與 Google Workspace 及 Microsoft Office 等熱門工具整合。
