要設計一套高效的圖書館管理系統，必須先完整理解其運作流程與各環節的互動關係。資料流程圖（DFD）能將系統中的資訊流動以視覺化方式呈現，幫助釐清整體架構。本文將一步步帶你繪製圖書館管理系統資料流程圖，讓系統運作更順暢，同時提升使用者體驗。
圖書館管理系統 DFD 的重要性
資料流程圖（DFD）對圖書館管理系統至關重要，它能清晰、直觀地呈現系統內的資訊流動方向。透過 DFD，可以辨識出關鍵流程、資料來源及各元件間的互動關係，有助於系統的優化設計與故障排除，同時也能促進圖書館資源的有效運用。
此外，一份結構完整的 DFD 能促進不同利害關係人之間的溝通，確保圖書館運作順暢且有條理。總而言之，圖書館管理系統資料流程圖是確保系統完整性與運作效能的關鍵工具。
圖書館管理系統資料流程圖範例
要完整掌握一個系統的運作流程與互動，理解不同層級的資料流程圖（DFD）是關鍵。以下簡要說明各層級 DFD 的差異：
圖書館管理系統 DFD 第 0 層圖
免費下載
免費試用
第 0 層的圖書館管理系統資料流程圖通常稱為系統關聯圖。它將主要處理程序、使用者與資料流整合在單一圖示中。DFD 第 0 層圖界定了與系統互動的實體，並劃分出系統與環境的邊界。這張關聯圖提供了圖書館管理專案的高階架構概觀。
圖書館管理系統資料流程圖-第一層圖
第一層資料流程圖（DFD Level 1）是對圖書館管理系統第零層圖（DFD Level 0）的進一步細化。它的主要目的是釐清資料在系統中的流動軌跡，展示資料從輸入到輸出，經過各個處理程序的完整路徑。此圖以「書籍借還」與「主題檢索」兩個主要情境為例，完整呈現系統的運作流程。這類圖表與方塊圖、魚骨圖、箭頭圖等不同，它專注於資料的處理與流向，是分析圖書館管理系統DFD的核心工具。
圖書館管理系統資料流程圖第二層
第二層的圖書館管理系統資料流程圖（DFD）是第一層的延伸，它將主要流程分解為更詳細的子流程，並更清晰地標示資料的輸入、輸出與儲存位置。這種層級化的呈現方式，有助於系統分析師與開發人員深入理解各模組間的資料互動，是規劃與設計圖書館管理系統資料流程圖的關鍵步驟。
使用 Wondershare EdrawMax 建立 DFD
使用 Wondershare EdrawMax 來建立資料流程圖（DFD）非常方便，它的操作介面直覺、功能完整，能幫你輕鬆將複雜的系統流程視覺化呈現。EdrawMax 提供的工具讓你可以有效率地規劃出細緻的資料流向，確保系統設計的邏輯清晰。這套軟體的彈性與自訂選項，能讓團隊協作更順暢，也提升專案的理解度，是進行系統分析與設計時不可或缺的好幫手。
以下示範如何使用 EdrawMax 繪製一套圖書館管理系統的資料流程圖。
步驟 1：在電腦上開啟 EdrawMax 軟體。

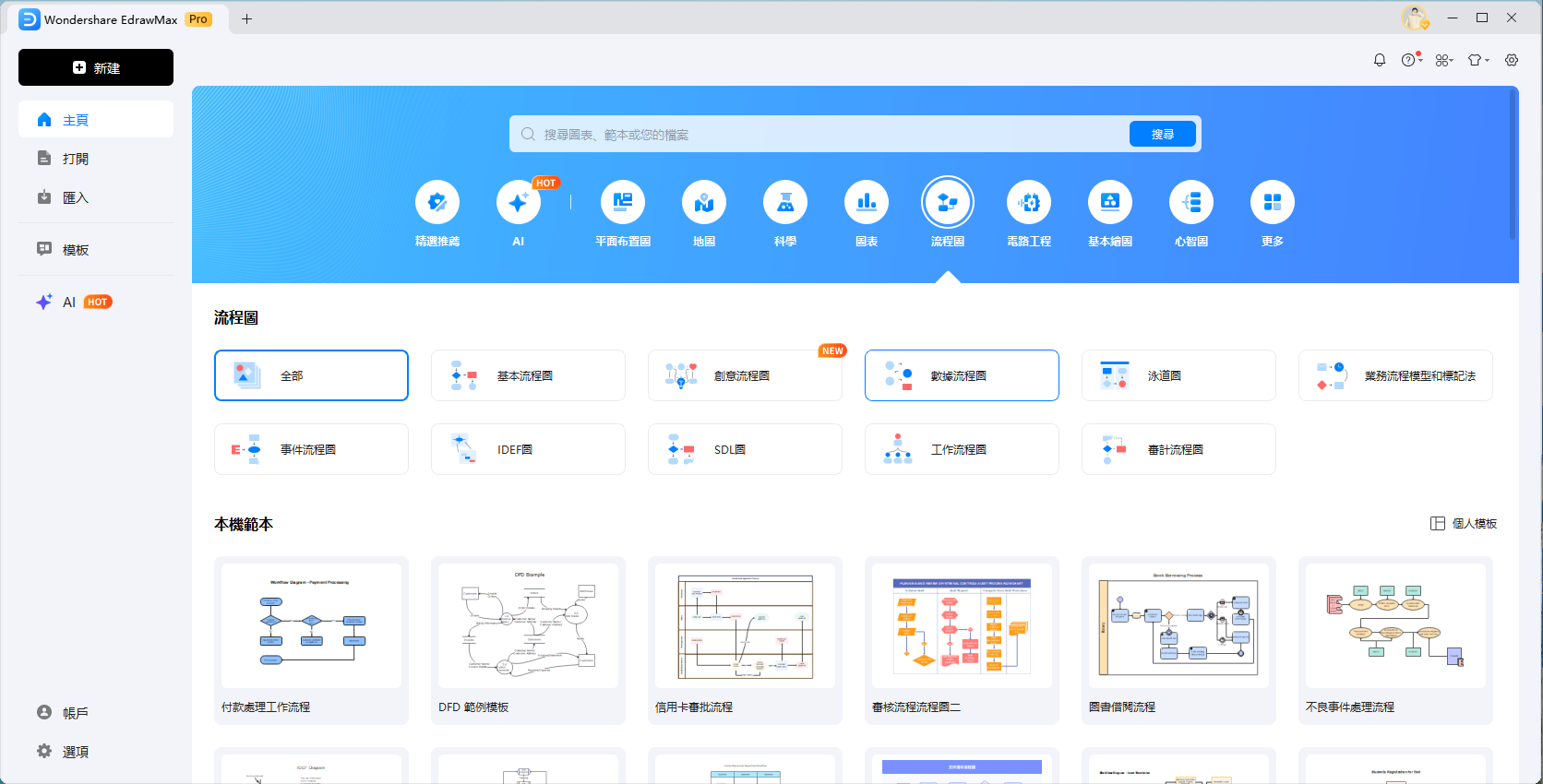

步驟 2：點擊「新建」開始一個新專案。你也可以從範本分類中選擇。點選「流程圖」類別，裡面包含多種圖表選項，例如方塊圖、魚骨圖、箭頭圖、時間軸圖、輪輻圖、圓形圖、清單圖、文氏圖等。接著選擇「數據流程圖」，然後點擊「更多範本」來瀏覽。

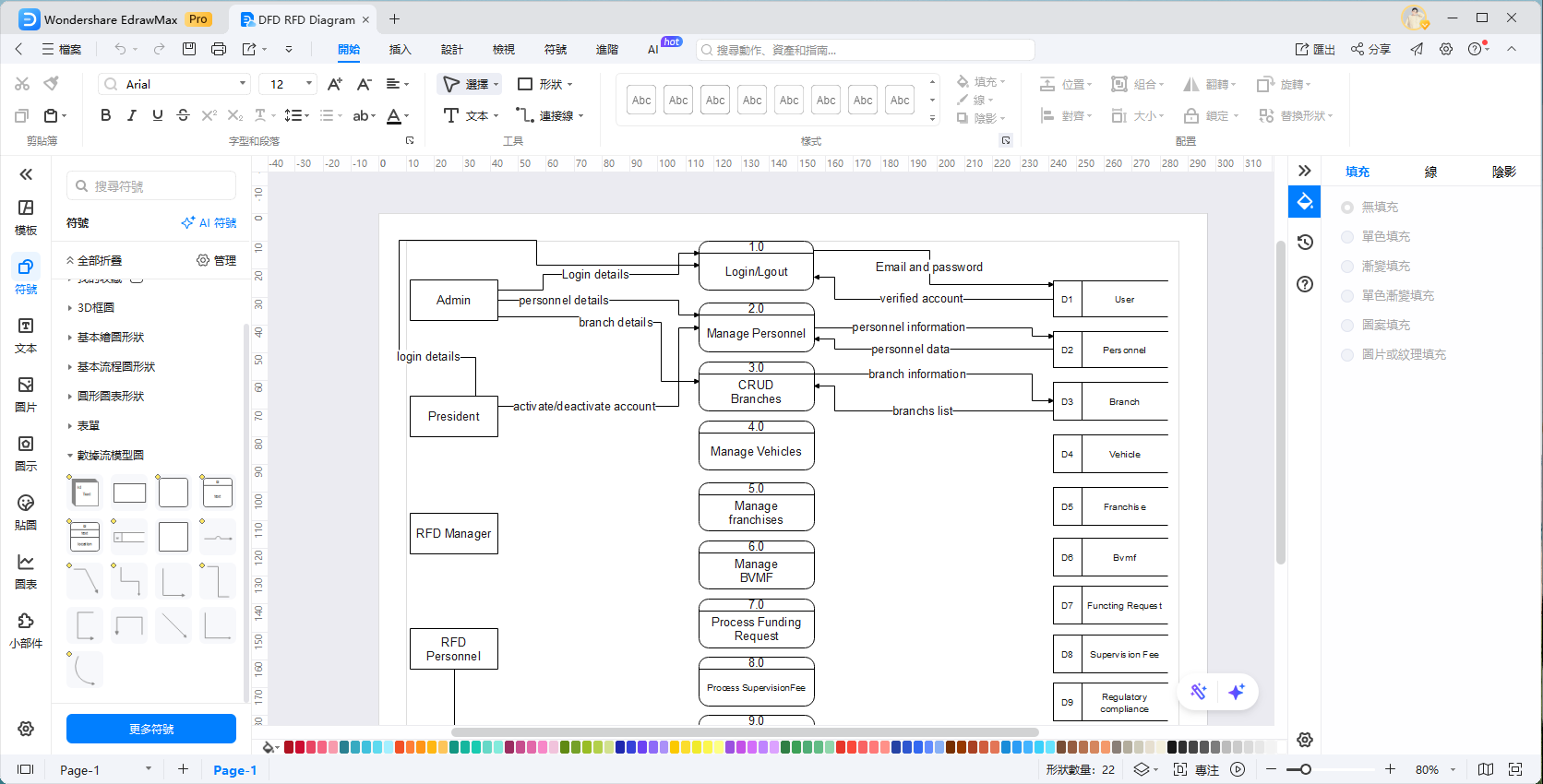

步驟 3：使用直覺的拖放功能，將代表處理程序、資料來源與外部實體的符號放到畫布上。依照圖書館管理系統內部的資料流向，將它們排列成合乎邏輯的順序。
步驟 4：使用連接線工具，在已放置的圖形元素之間建立連結，以視覺化方式標示出資料移動的路徑。請確認箭頭指向資料流動的方向，讓圖面更清晰易懂。

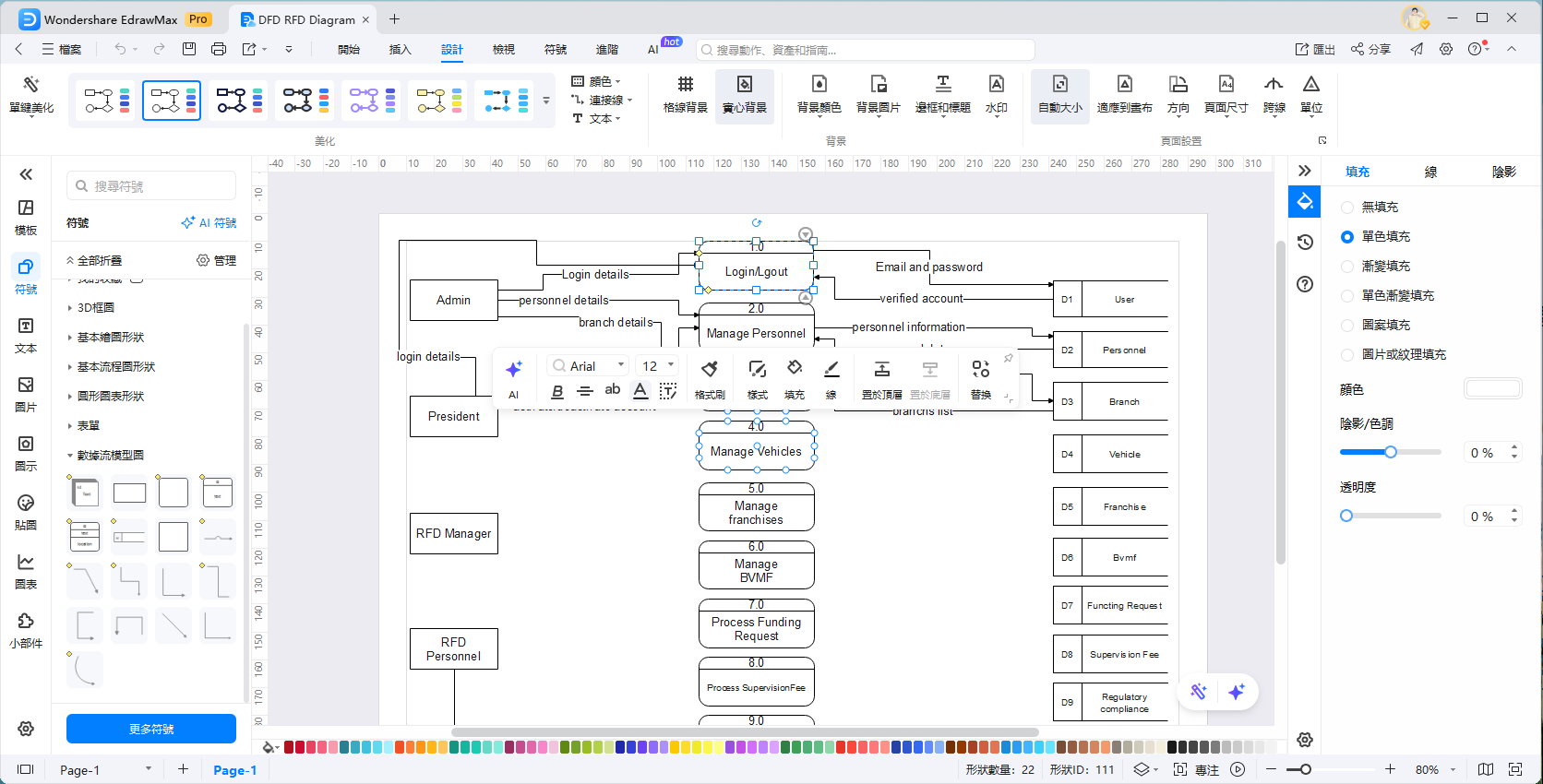

步驟 5：檢查圖表的版面配置，確保整體結構井然有序且美觀。你可以調整顏色、形狀等設計元素，來提升視覺效果與圖面的一致性。
步驟 6：將你的作品儲存為 EdrawMax 的原生檔案格式，方便日後編輯或參考。

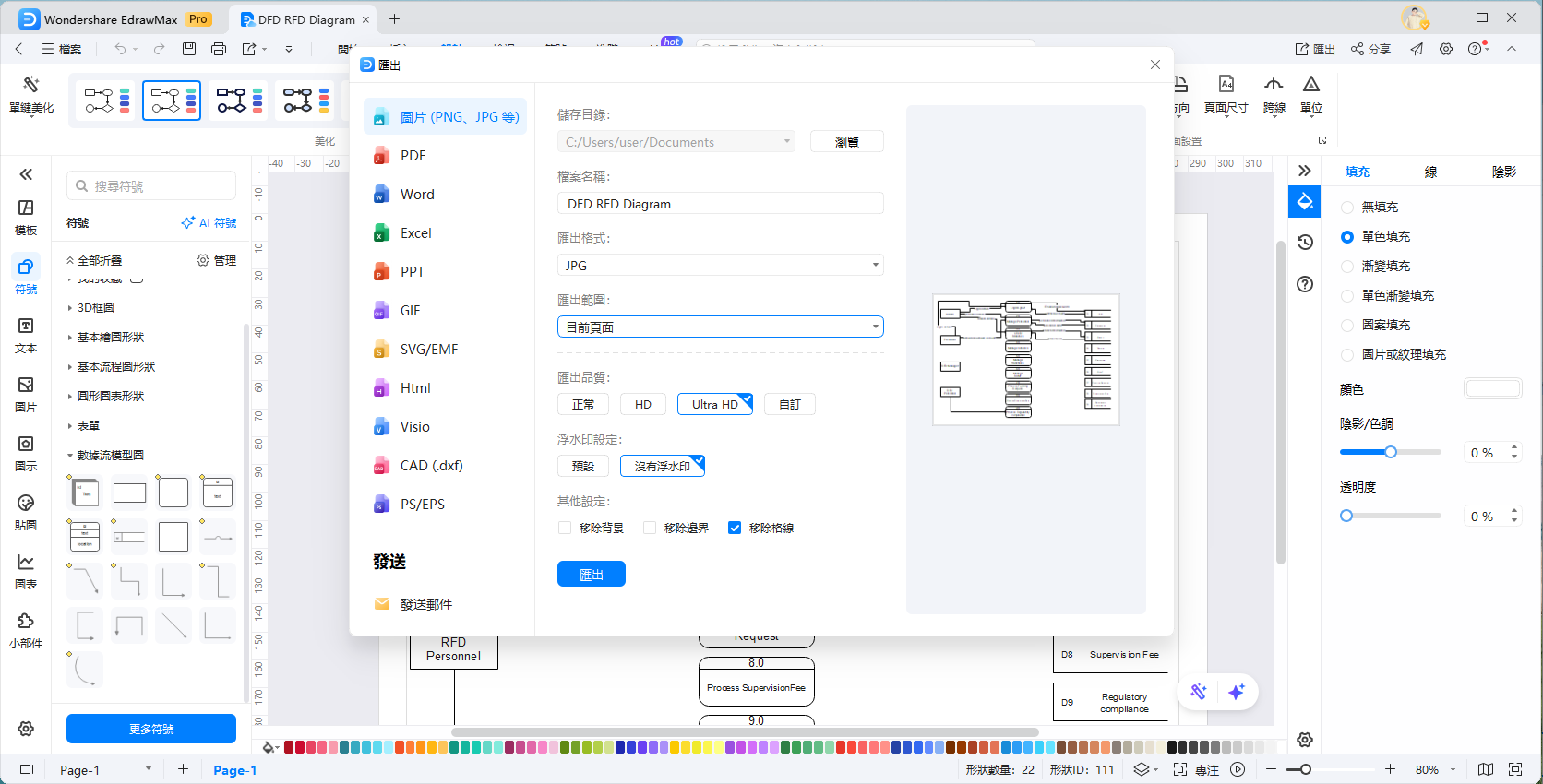

你可以考慮將 DFD 匯出為合適的格式（例如 PNG、PDF），以便分享或整合到專案文件中。
圖書館管理系統 DFD 的使用者
了解圖書館管理系統（LMS）中的不同使用者角色，對系統能否高效運作至關重要。以下是圖書館管理系統資料流程圖中的主要利害關係人及其對應角色：
系統管理員：負責管理系統設定、使用者權限及整體功能，確保系統運作順暢。
報表分析師：負責產生與分析資料報表，為決策與圖書館改善提供依據。
圖書館員：負責圖書編目、流通與庫存管理，確保圖書館日常營運順暢。
編目人員：負責將書籍資訊輸入並更新至資料庫，以維持目錄的準確性。
訪客使用者：無需正式帳號即可使用有限功能，享受基本的圖書館服務。
結論
在探討如何繪製圖書館管理系統資料流程圖後，我們了解到這個視覺化工具是有效系統設計的基石。透過仔細描繪資料流與處理程序，我們能夠優化圖書館營運、提升使用者體驗，並確保珍貴資源的管理能夠無縫進行。
掌握繪製資料流程圖的技巧，是將圖書館轉型為數位時代中靈活、以使用者為中心機構的關鍵一步。
常見問題
1. 如何繪製圖書館管理系統的資料流程圖？
要建立圖書館管理系統的資料流程圖（DFD），首先需識別系統中的關鍵處理程序、資料儲存、外部實體與資料流。接著，描繪出資料在這些構件之間的流動方向與處理邏輯。最後，使用 EdrawMax 這類工具來繪製並標示圖表，就能得到清晰的圖書館管理系統資料流程圖。
2. 哪種流程模型最適合圖書館管理系統？
瀑布模型非常適合用於圖書館管理系統。其線性開發方式確保每個階段都完成後才進入下一階段，使開發過程更系統化且完整。對於圖書館管理系統這類需要穩定可靠的系統來說，這點至關重要。
3. 使用雲端圖書館管理系統有哪些好處？
選擇雲端圖書館管理系統能帶來多項優勢。它允許從任何地點遠端存取，在儲存空間與服務方面提供彈性與擴充性。此外，它能顯著降低硬體成本，同時確保自動備份，進而提升資料安全性與可存取性。
