圖書館管理系統負責處理書籍管理、會員追蹤、借還書作業以及館員活動等核心業務。為了讓這些流程順暢運作，必須清楚掌握資訊如何在使用者、系統功能與資料儲存之間流動。
資料流程圖（DFD）能協助我們描繪資料在系統中的移動路徑——由誰發起、如何處理、儲存在哪。這讓技術與非技術相關人員都能清楚理解系統的運作方式。
開發人員會依據 DFD 來規劃資料庫結構與系統邏輯；圖書館員與管理人員則用它來確保工作流程符合實際的圖書館作業。
本文將介紹圖書館系統中的資料流動，帶你認識 DFD 的不同層級、核心元件，並說明如何運用圖表工具快速建立與分享圖表。
什麼是資料流程圖？
資料流程圖是一種用來呈現資料如何在系統中流動的圖表。它不涉及程式碼，而是標示出資料的來源、處理過程以及儲存位置。
一個圖書館管理系統的資料流程圖，主要由以下四個元素構成：
外部實體
- 學生/會員 – 借書或還書的人。
- 圖書館員 – 管理系統的職員。
- 書籍供應商 – 提供新書給系統。
- 管理員 – 管理使用者、書籍與整體紀錄。
處理程序
- 借書 – 檢查書籍庫存並更新紀錄。
- 還書 – 更新庫存，必要時計算罰款。
- 查詢書籍 – 透過書名、作者或主題尋找書籍詳細資料。
- 管理會員 – 註冊新會員、更新資訊或註銷帳號。
- 罰款計算 – 計算逾期還書的罰金。
資料儲存庫
- 書籍資料庫 – 儲存書籍屬性，如 ISBN、書名、作者與庫存數量。
- 會員資料庫 – 儲存學生/會員的個人資料。
- 交易紀錄 – 記錄所有借書與還書的操作。
資料流
- 借書請求 → 借書處理程序 → 交易紀錄。
- 還書請求 → 還書處理程序 → 交易紀錄。
- 新增書籍 → 書籍資料庫。
- 罰款繳納 → 會員帳戶。
這些元件共同構成了圖書館管理系統的資料流程圖，確保系統能完整涵蓋每一項關鍵活動。
圖書館管理系統資料流程圖範例
圖書館行政資料流程圖
這張資料流程圖（DFD）描繪了圖書館的管理流程，你可以直接套用到自己的系統中。流程從會員提出借書請求開始，館員會先驗證請求，並查詢圖書館資料庫確認書籍庫存。若書本有庫存，圖書館行政端就會核准借出，並更新借閱紀錄。
這個系統在使用者、館員與圖書館行政端之間建立了順暢的連結，同時也確保了資料庫紀錄的準確性。整體來說，這張圖清晰地展示了書籍借出、驗證與紀錄的完整流程，特別強調了使用者驗證、書籍庫存查詢，以及管理端的正確更新。
書籍追蹤資料流程圖
這張資料流程圖主要呈現圖書館管理系統的監控與報表功能。當讀者瀏覽書籍時，會與館員產生互動。讀者需提交學號、書名與借閱明細。系統會將這些交易記錄存入借閱資料庫，並將資料儲存在書籍資料庫中。
系統也會產生已借出書籍、逾期項目與讀者借閱記錄等報表，供館員檢視。這張圖清楚展示了如何有效且透明地追蹤借出書籍。它呈現了從讀者到資料庫再到報表的清晰資訊流，有助於提升圖書館的管理效率。
圖書館管理系統資料流程圖
這張資料流程圖呈現了完整的圖書館管理系統。系統一開始就包含使用者與管理員的登入功能。館員與學生需登入才能使用各項服務。系統會管理學生資料、圖書紀錄以及借還書交易。
圖中設有借閱表與歸還表。這兩個表格用來追蹤書籍的借出與歸還狀態，並同步更新資料庫。
系統會產生各類報表，例如可借閱圖書清單、狀態更新以及使用者互動紀錄。這張圖清楚說明了圖書館內各項作業流程的資料流向，涵蓋了身分驗證、圖書管理、借閱與歸還等環節。同時也點出，自動化如何提升現代圖書館系統的作業效率、準確性與使用者體驗。
4個基本步驟，為任何系統建立資料流程圖
步驟 1：定義系統邊界與外部實體
首先，找出並列出在定義範圍內會與系統互動的所有外部實體，並將它們建立起來。
步驟 2：繪製第 0 層圖
為整個系統新增一個主要處理程序。將它與每個外部實體連接起來，並為所有箭頭加上清楚的標籤。此層級不包含資料儲存庫。
步驟 3：建立第 1 層圖
將主要處理程序拆分為 4 到 6 個核心子程序。加入必要的資料儲存庫。同時，記得與第 0 層圖保持平衡：輸入與輸出應該要完全一致。
步驟 4：檢視與優化
每個處理程序都應有輸入和輸出。避免使用未標示的箭頭。不要將外部實體直接連接到資料儲存庫；資料流必須經過處理程序。
實戰教學：建立圖書館管理系統資料流程圖
理解理論是一回事，親手繪製一份專業的資料流程圖才是最好的學習方式。你不需要複雜的軟體或任何設計背景就能開始。
使用免費的線上資料流程圖製作工具——EdrawMax，你可以在瀏覽器中直接建立清晰、符合標準的資料流程圖。這讓你能立即應用所學的概念。
它是一款精簡但高效的工具，擁有直覺的使用者介面、即用型 DFD 符號以及雲端儲存空間，方便團隊協作。非常適合學生、系統分析師或任何圖表繪製新手使用。
為什麼選擇 EdrawMax 繪製資料流程圖？
- 免安裝：直接在瀏覽器中開啟，節省時間與儲存空間。
- 智慧符號：拖放流程、資料儲存、外部實體與資料流，自動對齊無需手動調整。
- 範本快速上手：內建圖書館、銀行、醫院管理等系統的 DFD 範本，大幅縮短設定時間。
- 支援協作：將圖表發布至線上，方便收集團隊回饋。
- 多種匯出格式：可將圖表儲存或嵌入為 PNG、JPG、PDF、Word、Visio 或 SVG 格式。
使用 EdrawMax 繪製圖書館管理資料流程圖步驟

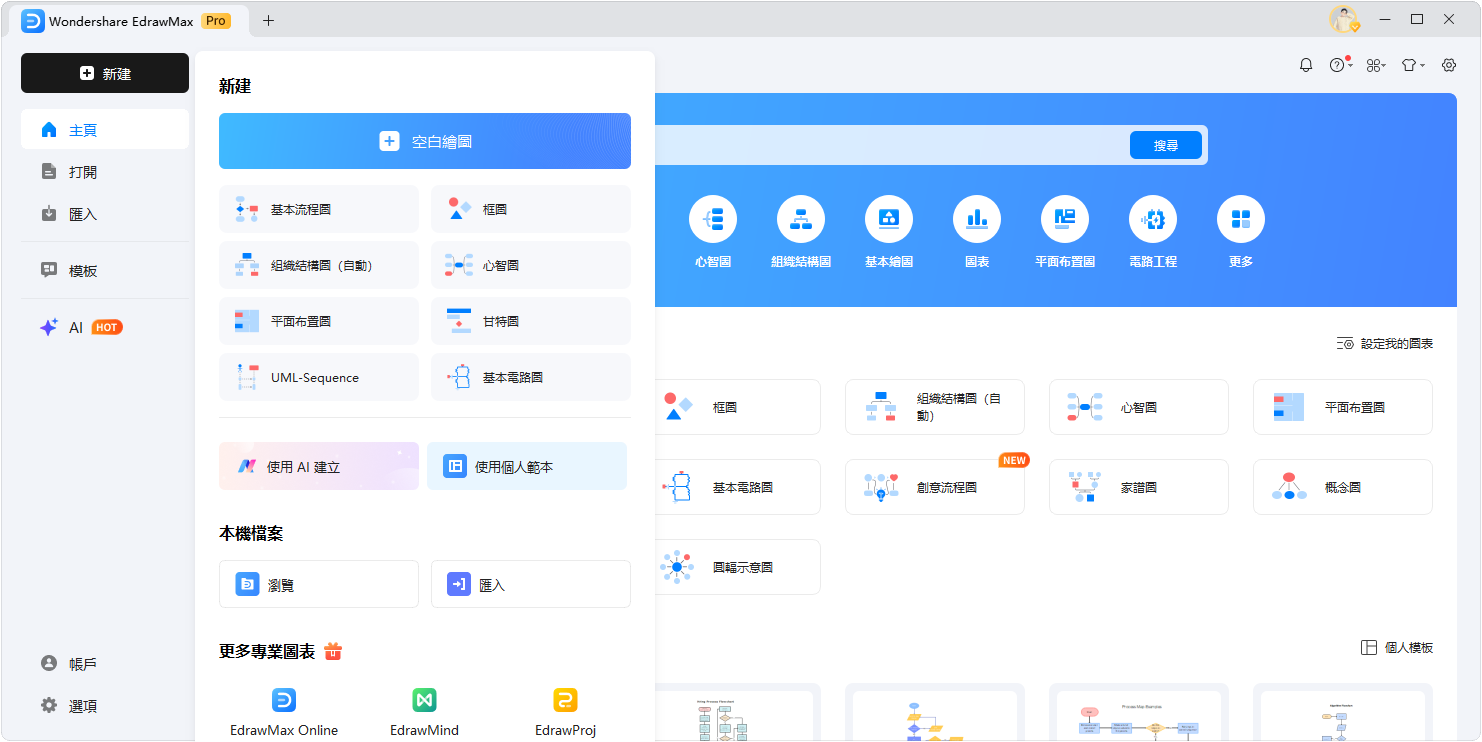

步驟 1：建立新畫布
- 在電腦上開啟 EdrawMax。
- 在左側面板找到並點擊 新建。
- 選擇 空白繪圖 以建立一個全新的畫布。

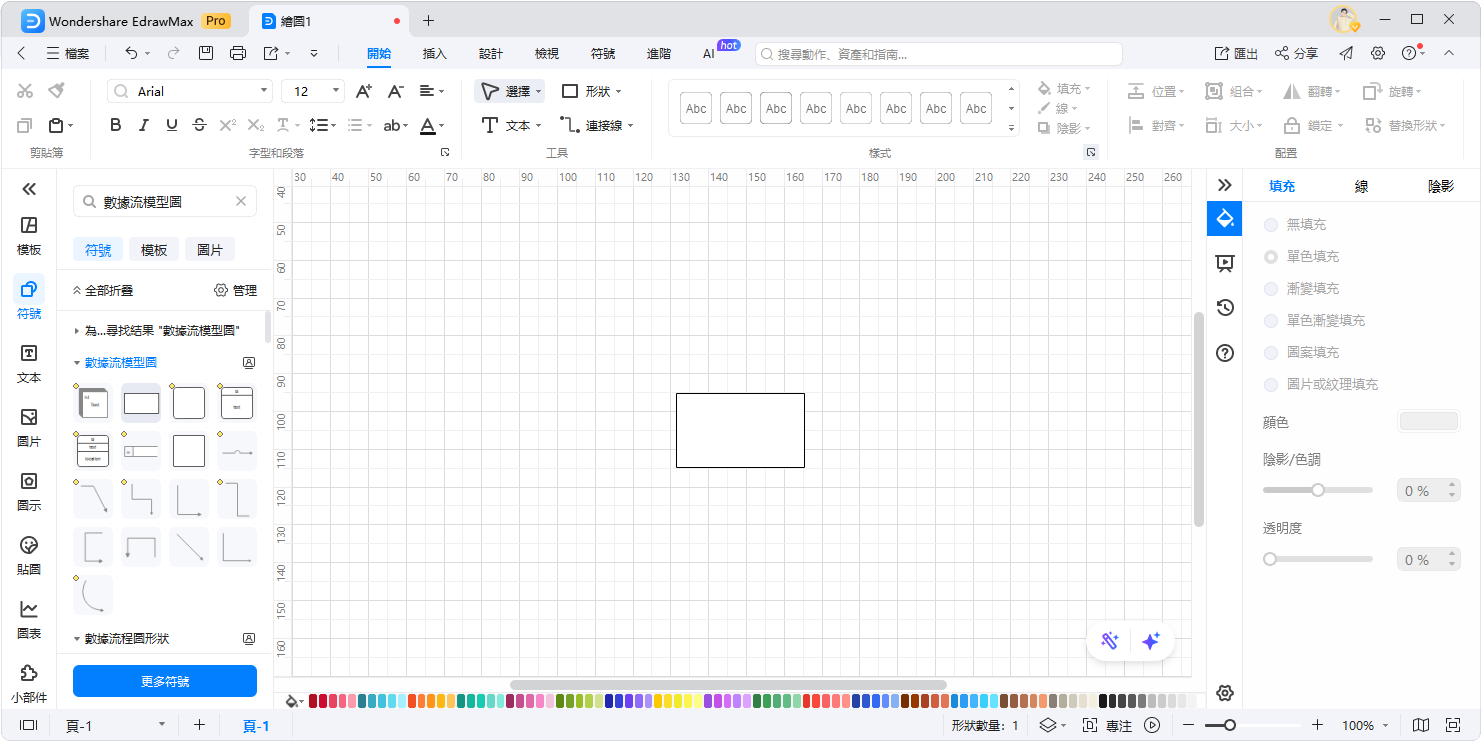

步驟 2：插入 DFD 符號
- 開啟左側面板的符號庫。
- 啟用 數據流模型圖 符號：流程、實體、資料儲存與資料流。
- 將這些形狀拖放到畫布上，並依需求調整大小與位置。

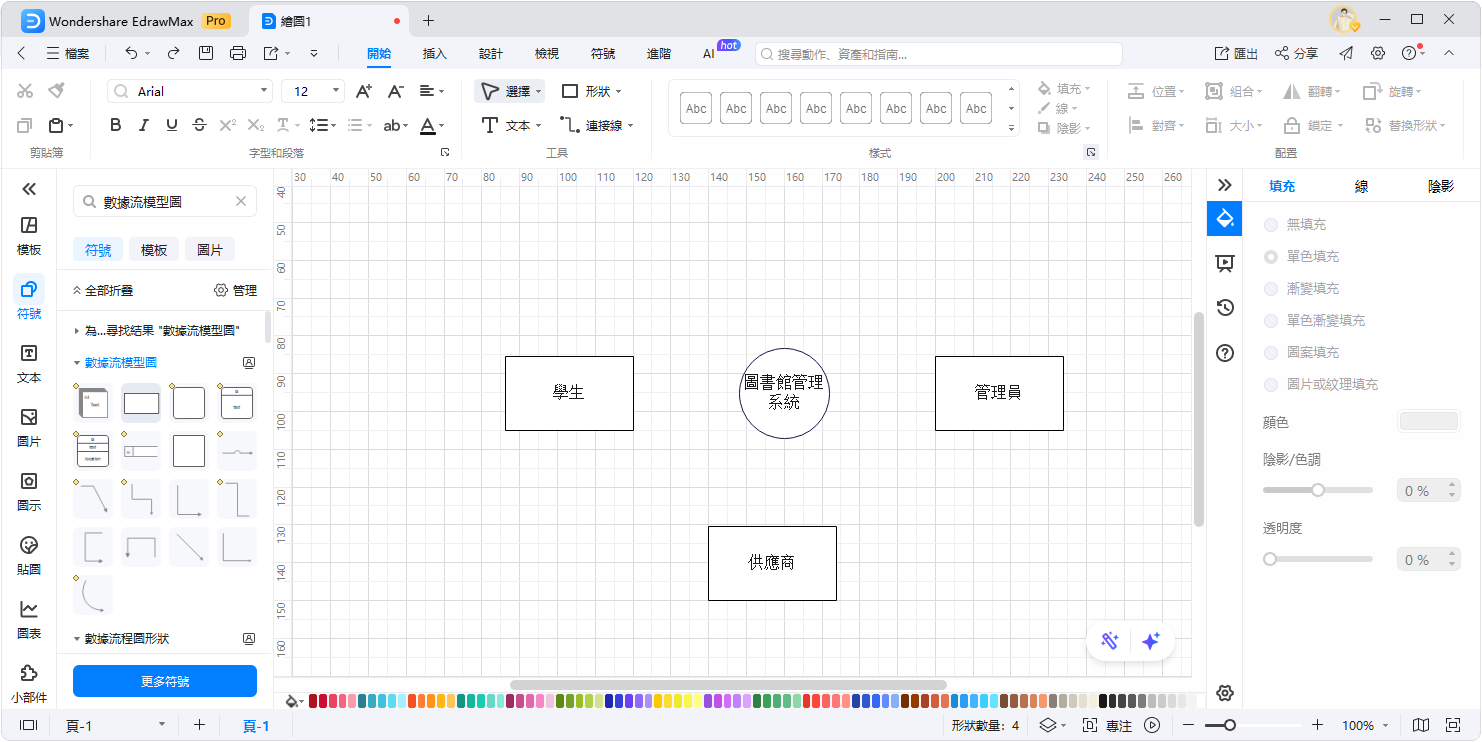

步驟 3：加入外部實體
- 加入與系統互動的實體：學生、圖書館員與供應商。
- 將它們放置在圖表的邊緣，確保清晰可見。
- 清楚標示每個實體，避免混淆。

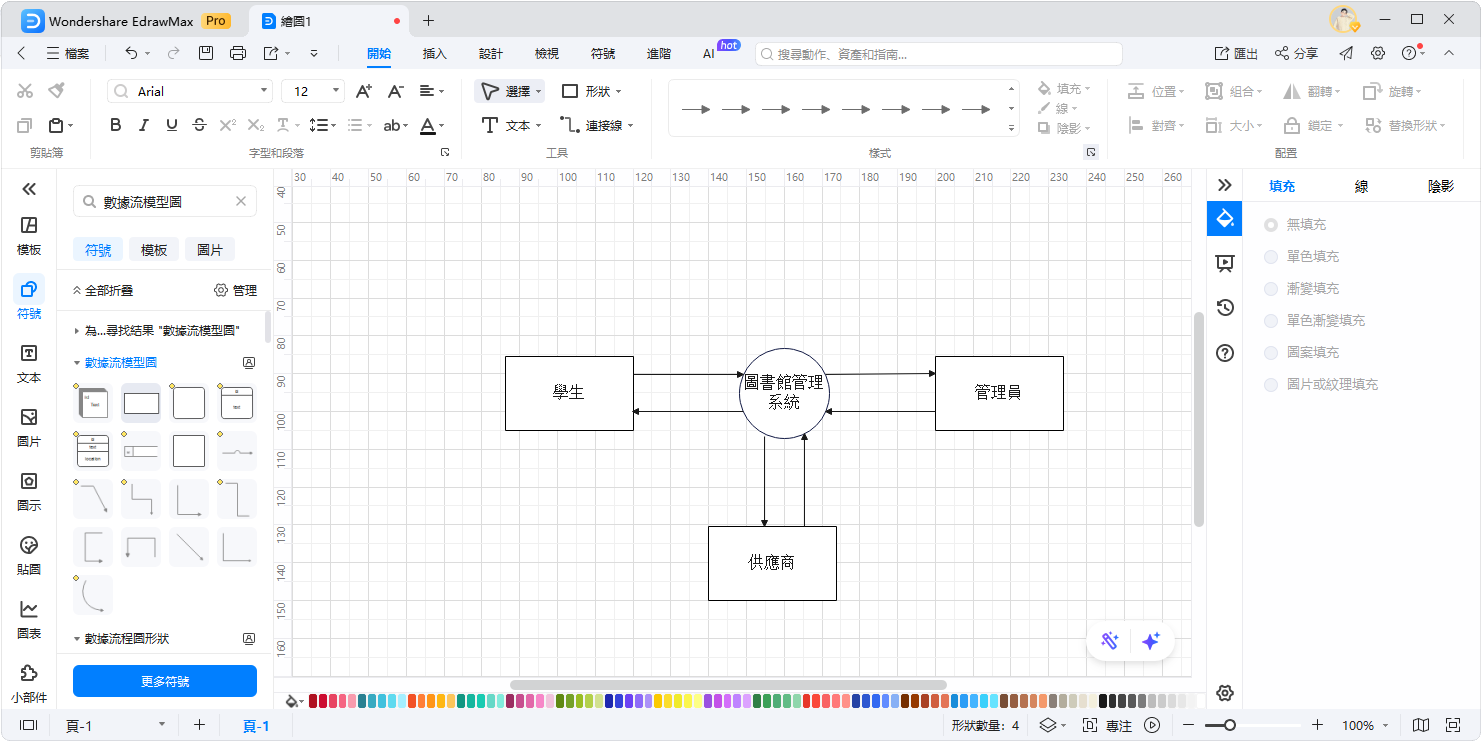

步驟 4：以資料流連結
- 使用資料流箭頭，將實體、處理程序與資料儲存庫連結起來。
- 為資料流命名，例如：借書請求、借閱紀錄、會員資訊、歸還明細。
- 確保所有資料流都符合實際的圖書館作業流程。

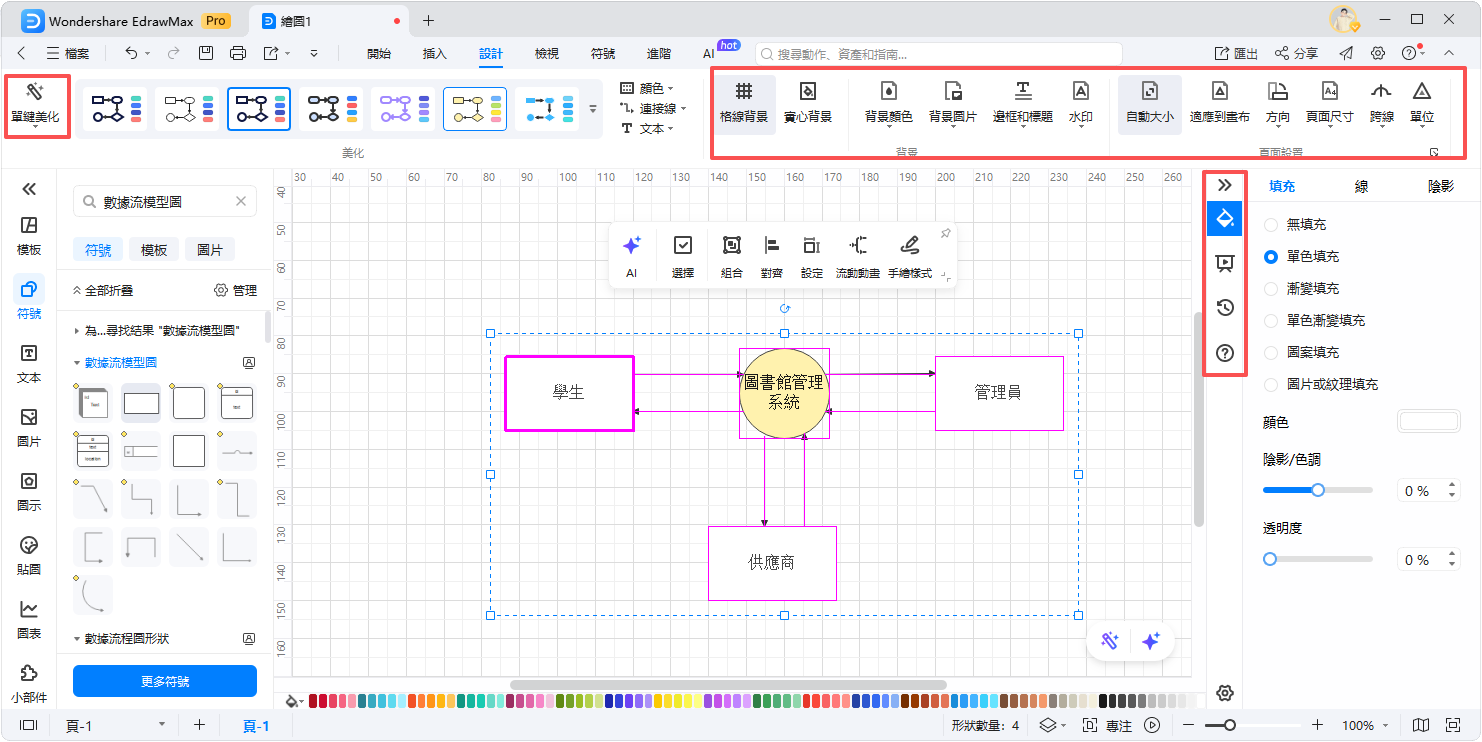

步驟 5：個人化你的圖表
- 使用格式工具列，自訂顏色、字型與線條樣式。
- 運用對齊與間距工具，讓圖表保持整潔專業。
- 如有需要，可加入標題或圖例，讓圖表更清晰易懂。

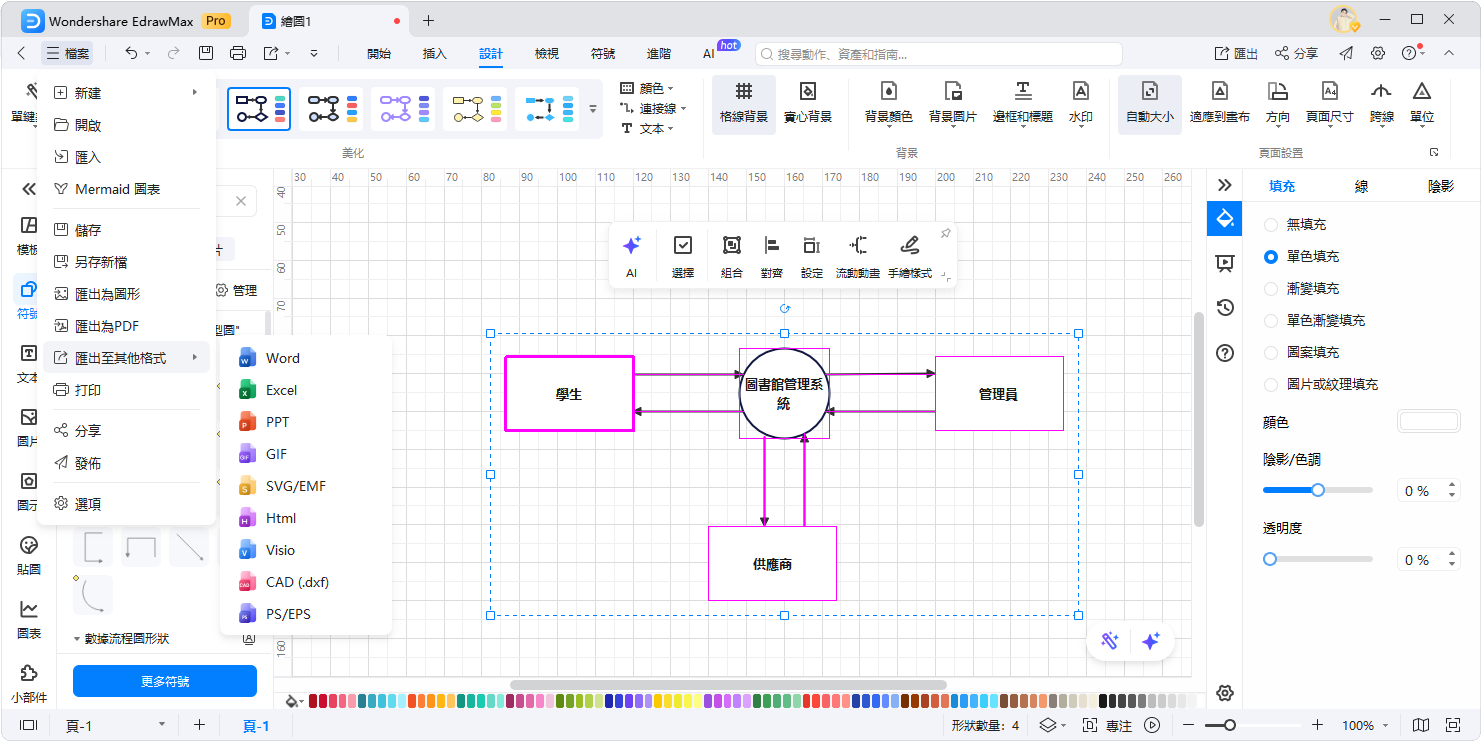

步驟 6：匯出圖書館資料流程圖
- 完成後，點擊 匯出 按鈕。
- 選擇匯出格式，例如 JPG、PNG、PDF、Word、Visio 或 SVG。
- 儲存並分享你的圖表。
繪製清晰有效 DFD 的最佳實務
- 從情境圖（第 0 層）開始；只在必要時才增加細節。
- 使用簡單的名稱。例如用「借書」而非技術術語。
- 為所有箭頭加上標籤。每個資料流都應一目了然。
- 工作流程變更時，務必更新圖表。這能確保設計、測試與訓練保持一致。
總結
圖書館管理系統的資料流程圖，是設計與運作圖書館系統時最實用的工具之一。它能清楚說明書籍、會員與館員如何與處理程序及資料儲存庫互動。
透過展示圖書館 DFD 的不同層級（情境圖、詳細圖、子處理程序圖），團隊能提升系統清晰度、減少錯誤，並設計出更精準的資料庫。在軟體工程中，圖書館管理系統 DFD 尤其重要，因為它能引導資料庫的建立、測試與整合。
使用像 EdrawMax 這樣的工具，就能輕鬆地協作建立與更新圖書館系統的資料流程圖。無論是在系統設計、員工訓練或資料庫規劃階段，DFD 都是建構高效能圖書館管理系統的關鍵要素。
常見問題
-
第 0 層與第 1 層 DFD 有何不同？
第 0 層將整個系統視為一個處理程序，並顯示其外部參與者。第 1 層則將該處理程序分解為主要子處理程序，並加入關鍵的資料儲存庫。 -
外部實體可以直接寫入資料儲存庫嗎？
不行。所有的讀取與寫入都必須透過一個處理程序來進行。這樣才能將控制邏輯集中管理。 -
為什麼圖書館系統的軟體工程要使用 DFD？
它能連結使用者需求與系統設計。透過簡單的視覺化方式，引導資料庫建置、測試與變更控制。
