簡介
要解釋複雜的軟體工程概念往往不容易，對吧？而**資料流程圖（DFD）** 就是最佳解決方案。**軟體工程資料流程圖**如同路線圖，完整描繪資訊在系統內的流動方式，是解析複雜架構的必備工具，就像工程師的導覽手冊，大幅簡化開發作業。
這種視覺化圖表能降低理解門檻，協助軟體工程師有效處理各項複雜任務。
什麼是資料流程圖？
資料流程圖（DFD）以視覺化方式呈現資料在系統或專案中的傳輸與變化，是商業分析與軟體開發的核心工具。軟體工程DFD包含四大核心要素：處理程序、資料流向、資料儲存庫與外部實體。可將龐大系統拆解為結構化視覺圖，不論技術人員或非技術使用者，都能快速理解資料邏輯，優化專案與系統設計。
資料流程圖的優點
軟體工程導入資料流程模型能帶來眾多效益，以下為DFD的核心優勢：
- 明確定義專案與系統邊界，規劃執行範圍。
- 區分系統內部元件與外部獨立實體，強化專案管理效率。
- 視覺化呈現繁複流程，簡化溝通成本，方便團隊成員、客戶與使用者溝通討論。
- 做為系統設計藍圖，完整展示資料與作業的邏輯流向。
- 協助分析人員找出流程瓶頸、多餘作業與效率問題。
- 結構化呈現系統元件、互動模式與資料轉換機制。
軟體工程資料流程圖範例
資料流程圖是軟體工程的重要環節，可清晰視覺化複雜作業流程。以下提供多個經典軟體工程DFD實例參考：
1. 醫院管理系統 DFD

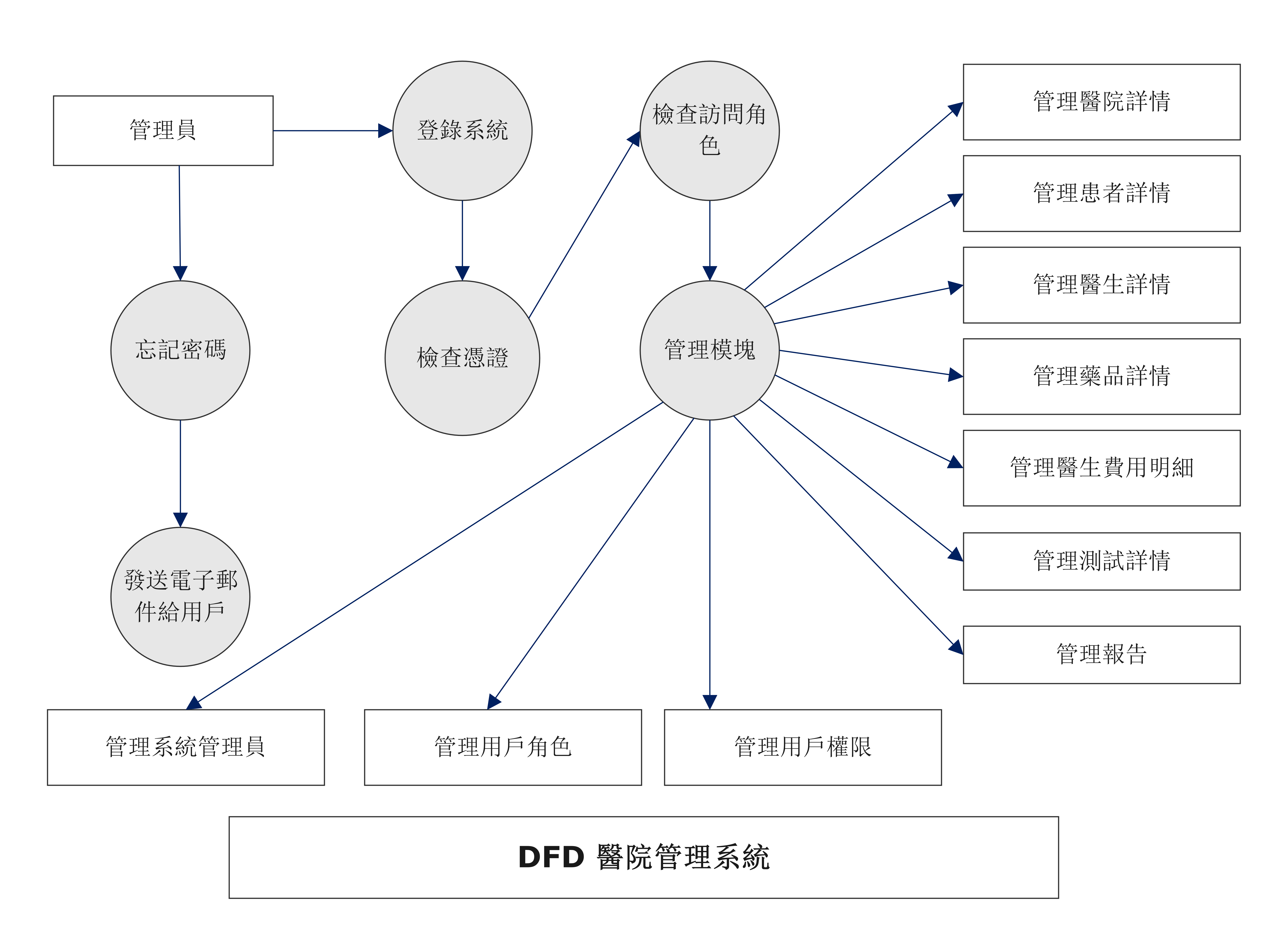

此資料流程圖為醫療體系的高階架構概覽，聚焦藥品管理、檢驗作業與收費流程，讓龐大的醫療系統更容易被理解。這款軟體工程DFD範例，可做為各類醫院管理專案的設計參考。
2. 線上購物系統 DFD

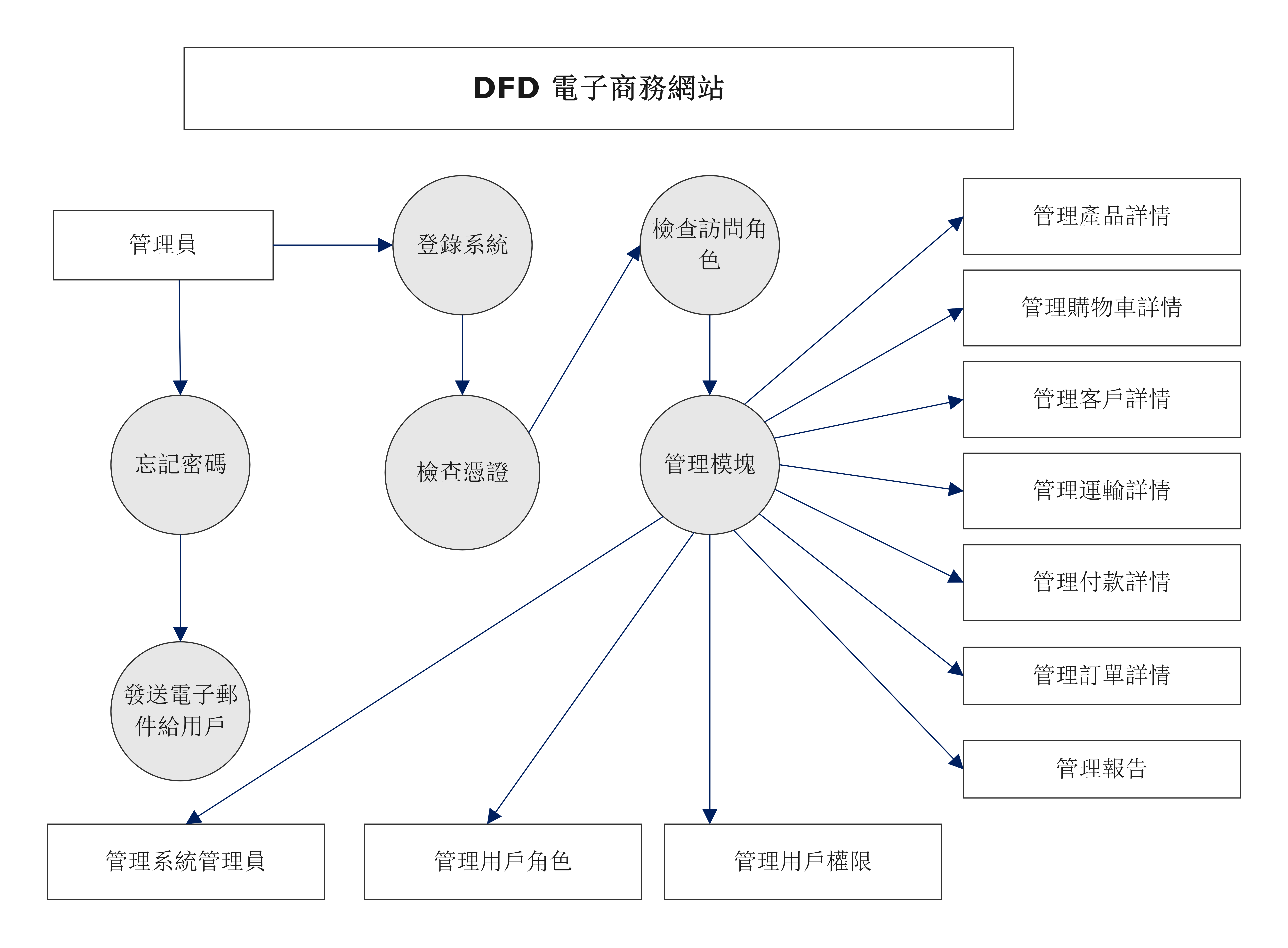

本圖為線上購物流程專屬資料流程圖，著重訂單確認與商品出貨流程，以單一高階流程呈現整體系統，快速幫助使用者理解電商運作邏輯。
資料流程圖繪製規則與層級
繪製軟體工程資料流程模型須遵守固定規範，才能確保圖表正確、邏輯通順：
- 資料流向規範：資料僅能從外部實體傳送至處理程序，或由處理程序傳遞給外部實體，兩者之間可建立多組資料流向。
- 禁止直接傳輸：資料不可從外部實體直接進入資料儲存庫，必須經過處理程序轉換。
- 輸入與輸出要求：每個處理程序至少須具備一組輸入流向與輸出流向，完整呈現資料處理步驟。
- 專屬命名規則：所有圖表元件皆需設定明確名稱，避免混淆、提升可讀性。
軟體工程資料流程圖採用分層式架構，不同層級的DFD在系統分析與設計中各有不同用途。
1. 第0層 DFD：

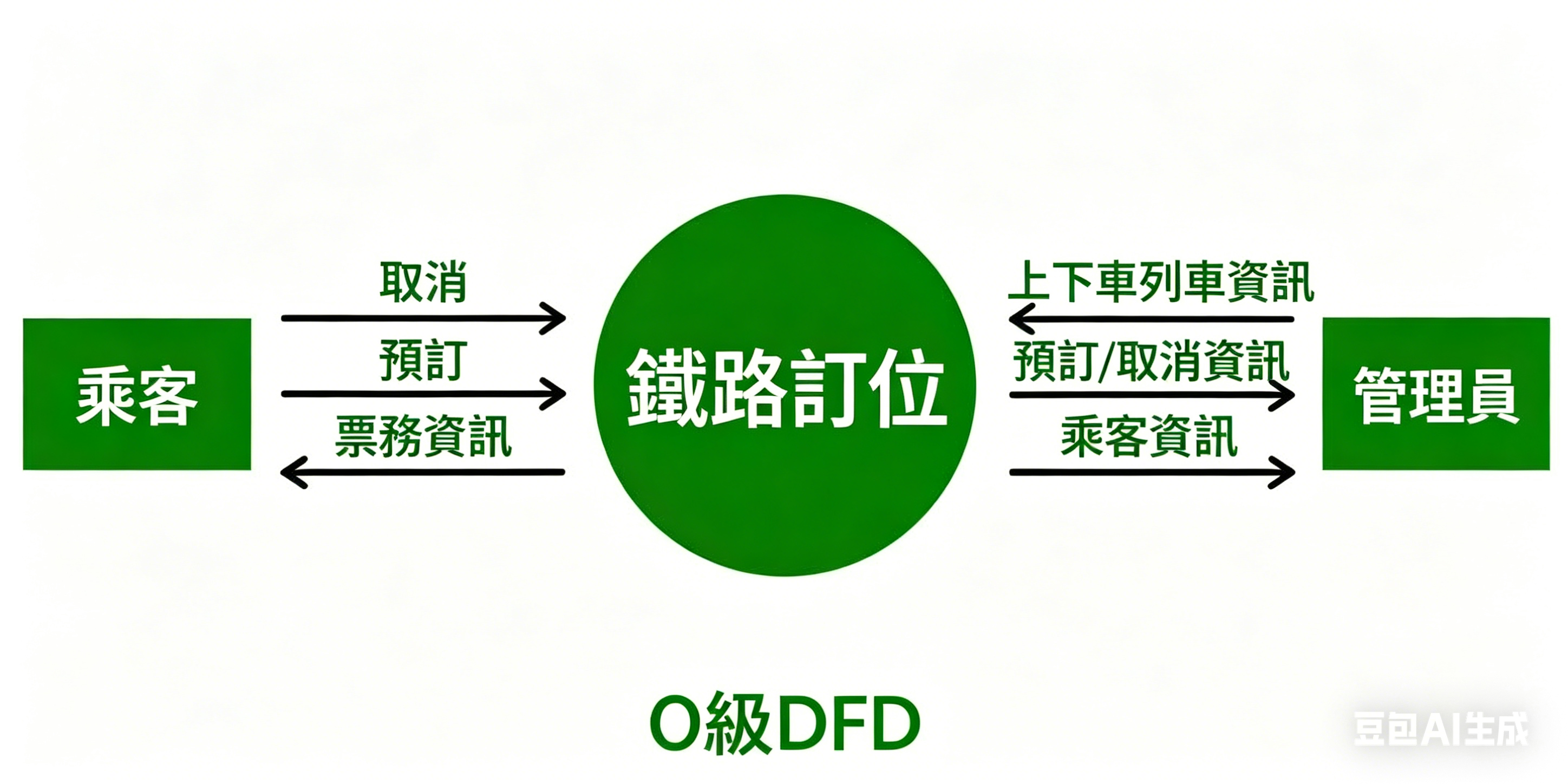

第0層DFD會將整體系統整合為抽象單一流程，省略細部內容，適合巨觀檢視，後續可再拆解細部資料流程。

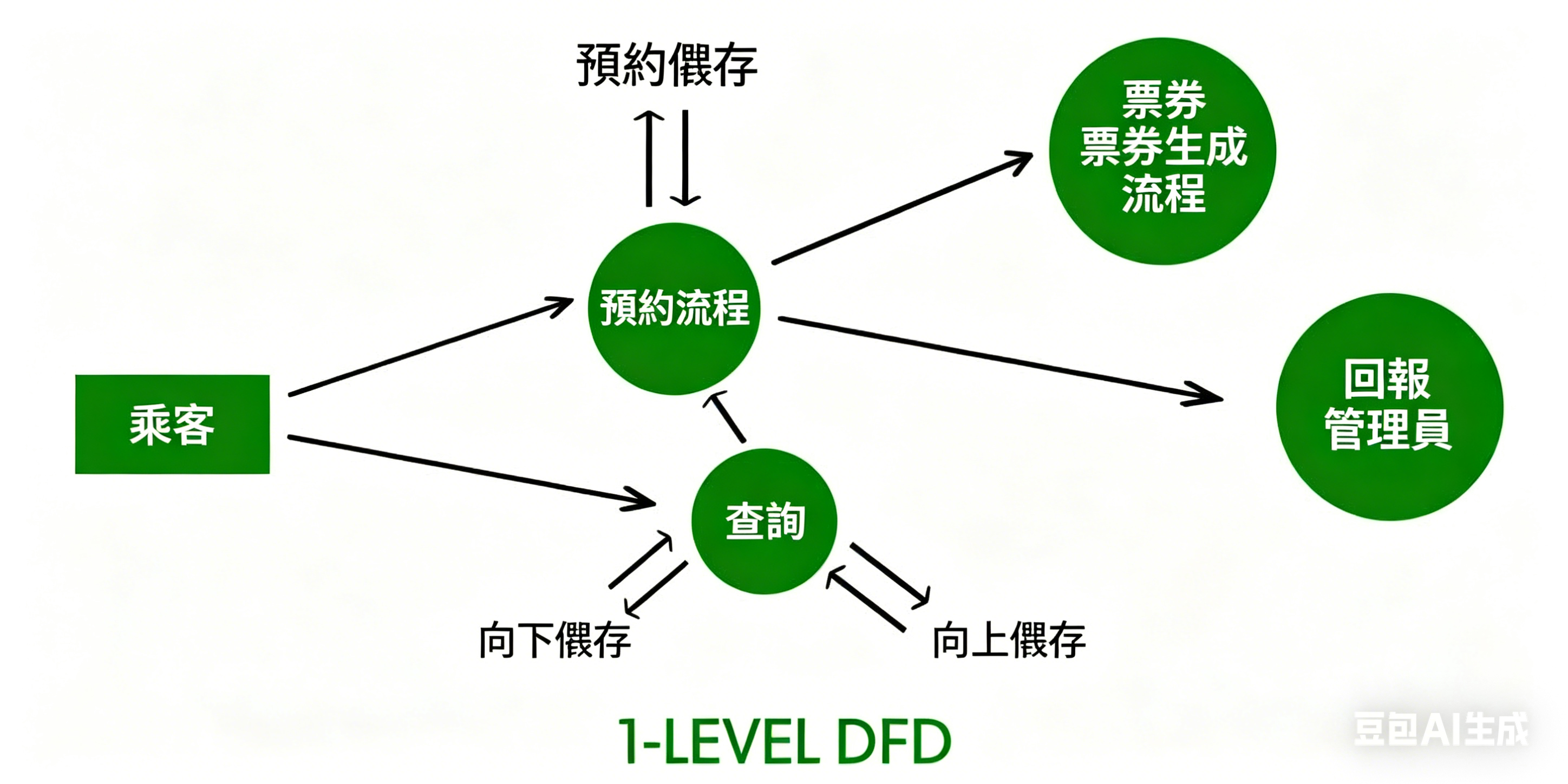

2. 第1層 DFD：
第1層DFD會拆分系統為多項子流程，聚焦核心作業目標，將第0層的整體架構拆解為多個獨立模組。

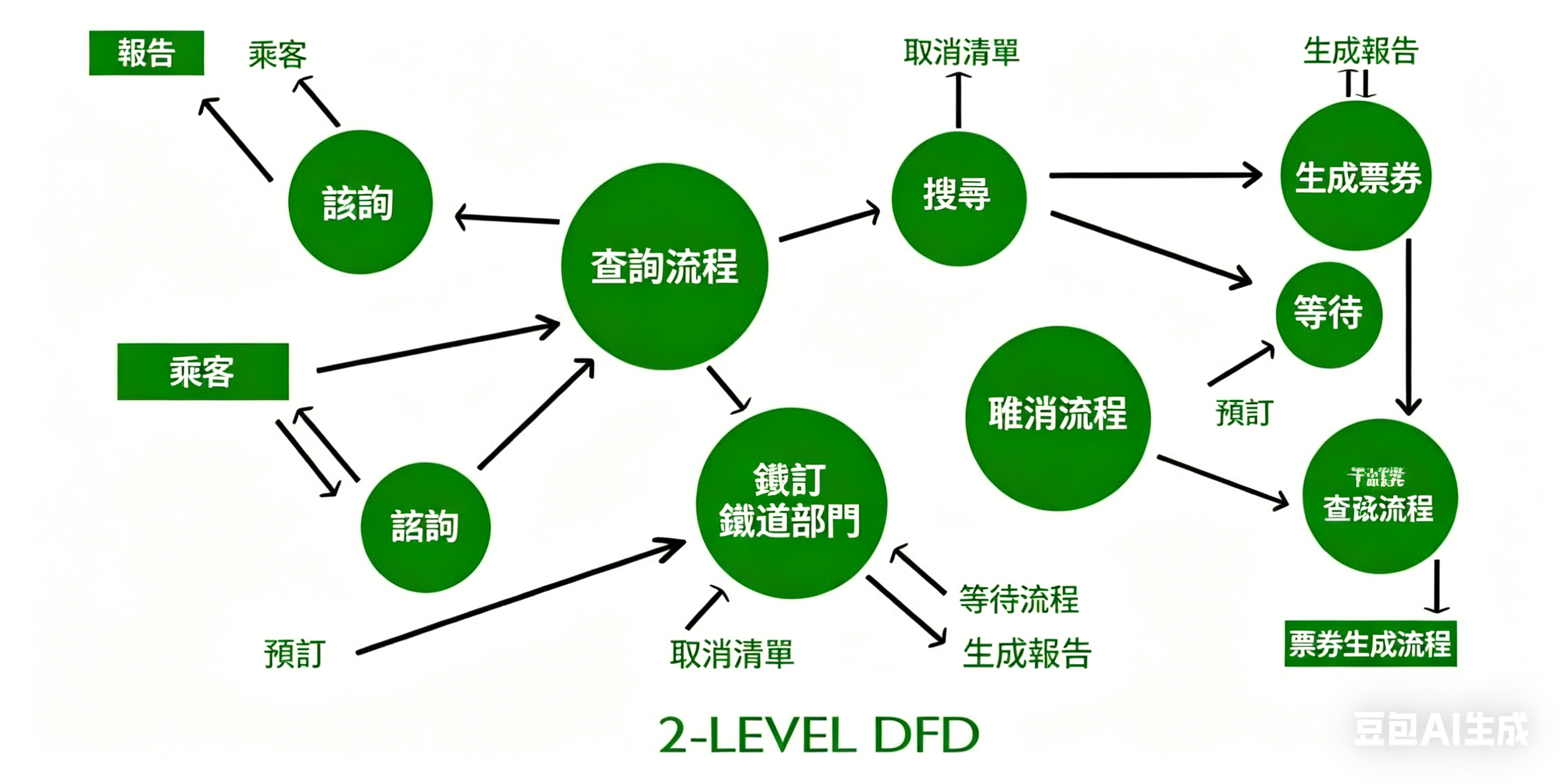

3. 第2層 DFD：
第2層DFD為最細部流程圖，會進一步拆解第1層的子項目，完整記錄每個環節的運作細節，適合系統深度設計與開發參考。
如何繪製軟體工程資料流程圖？
以下為軟體工程DFD標準繪製步驟：
- 定義系統邊界：明確規範系統涵蓋範圍，以及所有外部互動實體。
- 界定處理程序：列出系統內所有核心作業、執行步驟與資料轉換流程。
- 規劃資料流向：梳理資料在處理程序、儲存空間與外部實體之間的傳輸路徑。
- 標示資料儲存：標註系統內所有資料存放位置與儲存形式。
- 分層繪製圖表：從環境流程圖、第0層圖表開始繪製，逐層拆解細部流程，完整還原系統架構。
線上資料流程圖製作工具｜Wondershare Edrawmax
Wondershare Edrawmax是簡易好用的線上工具，可快速繪製軟體工程資料流程圖。軟體內建完整圖表工具、豐富範本與符號庫，介面親民零門檻，無論新手或專業開發人員都能快速上手。
協助團隊高效率溝通複雜資訊，讓專案、作業流程與系統架構更為清晰易懂。
透過 EdrawMax 製作軟體工程資料流程圖的操作步驟：

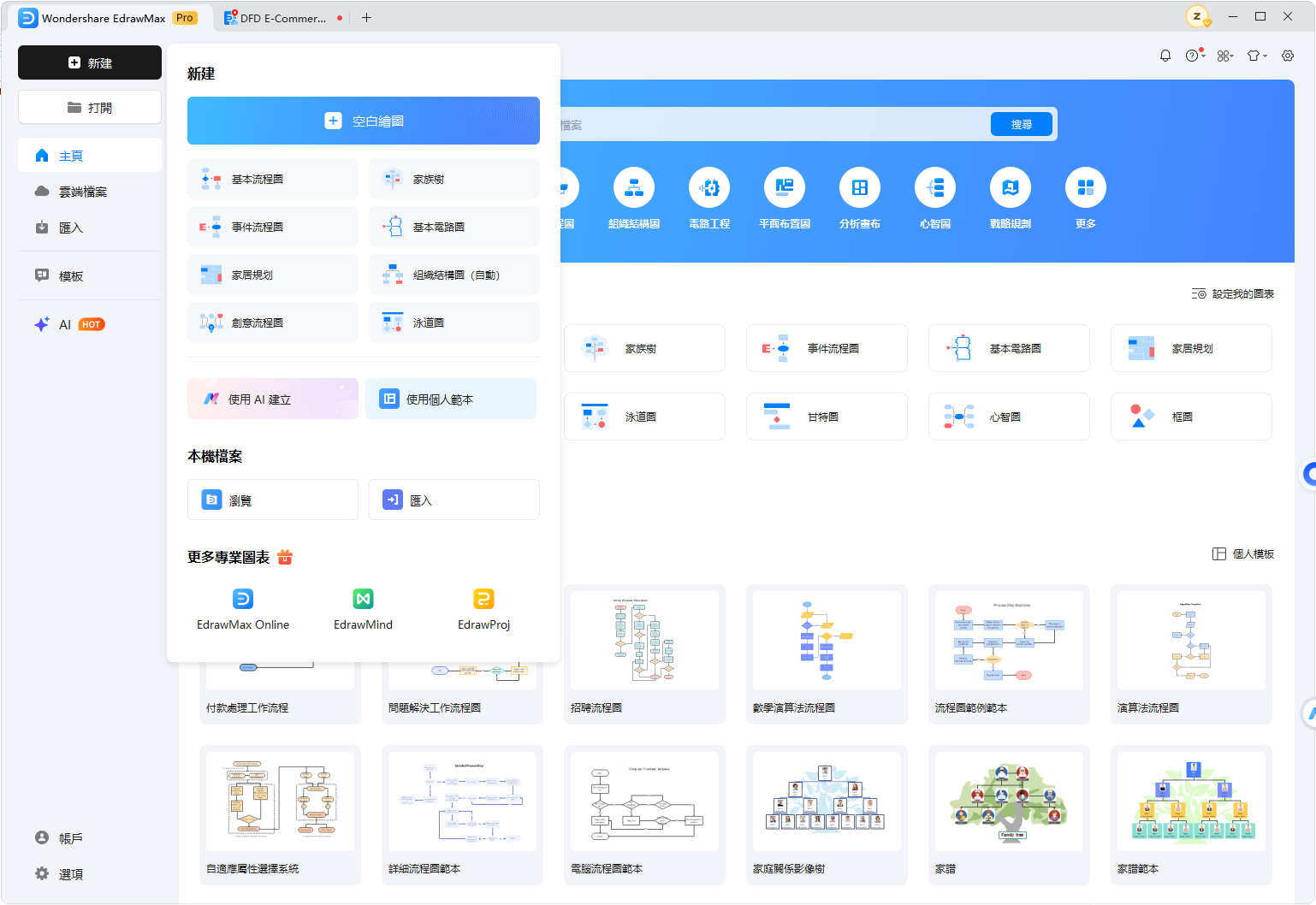

步驟 1：於電腦開啟 EdrawMax 軟體。

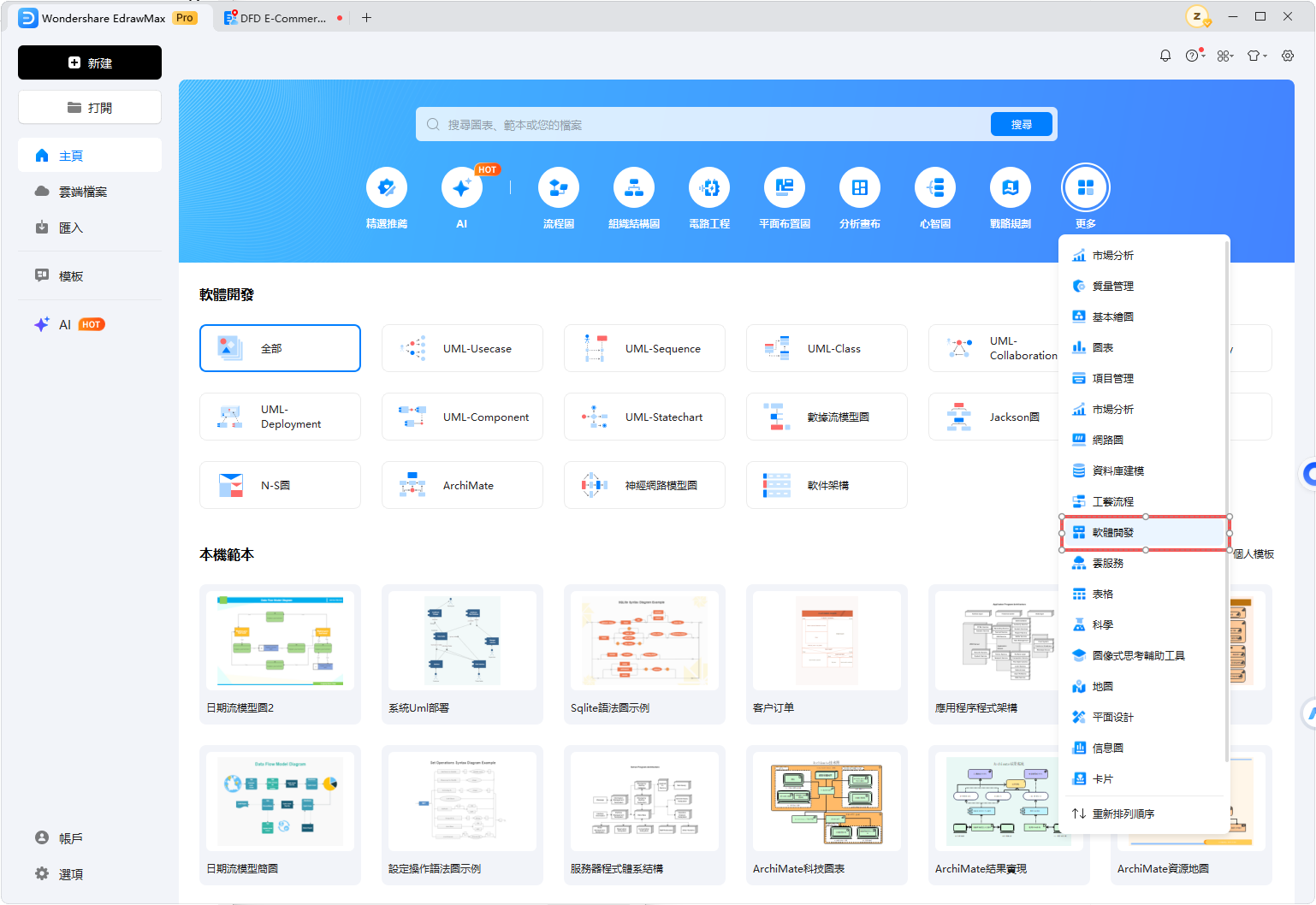

步驟 2：點選「更多」→「軟體開發」，並點擊右上角「數據流模型圖」。可選擇建立全新空白專案，或套用現成範本快速製作。
步驟 3：在資料流程模型圖頁面，可使用各式流程圖形、實體符號與箭線工具。

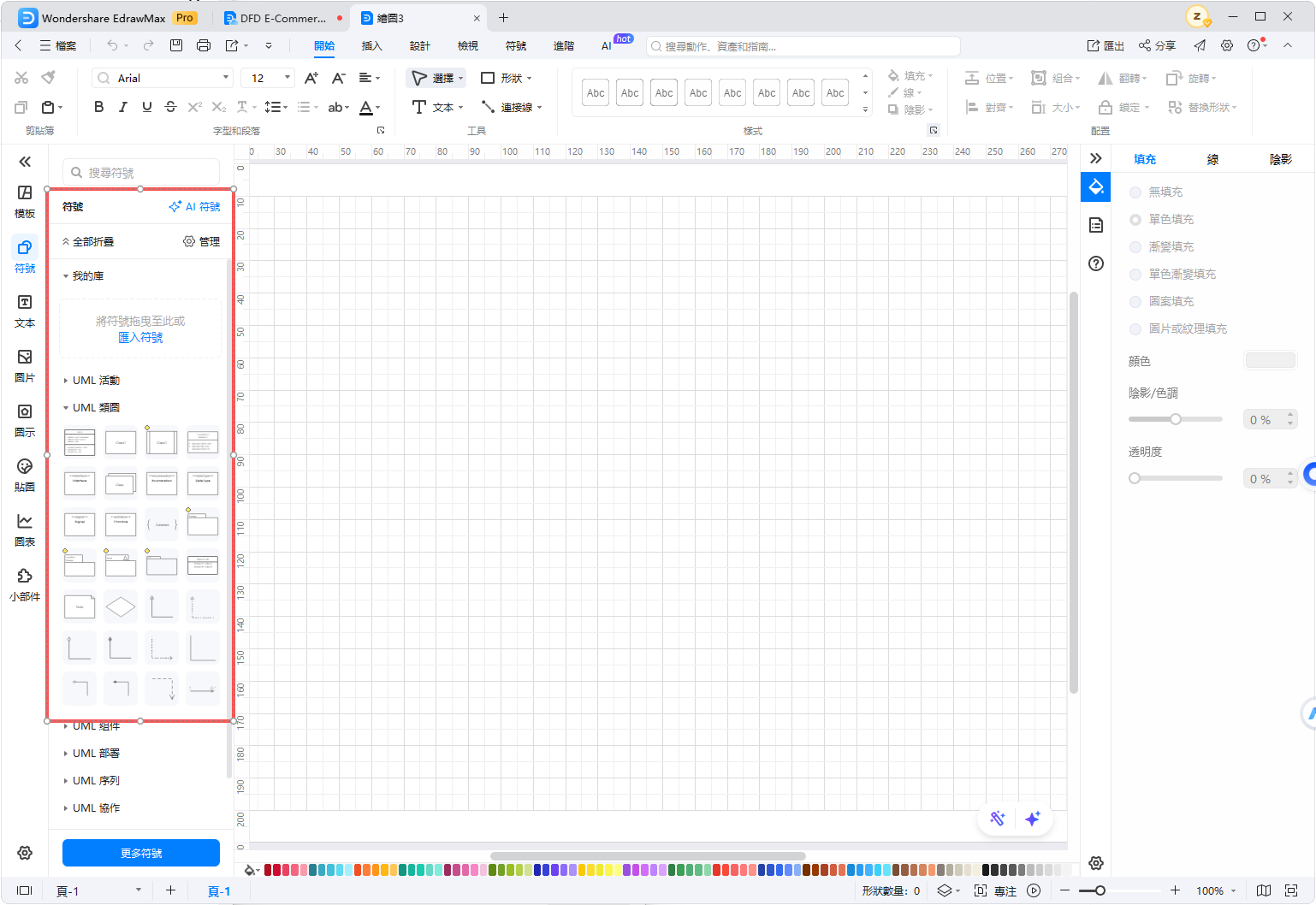

步驟 3：從左側工具列，將處理程序、資料儲存、資料流向、外部實體等符號拖曳至畫布，使用連接工具繪製箭頭，標示資料傳輸方向。

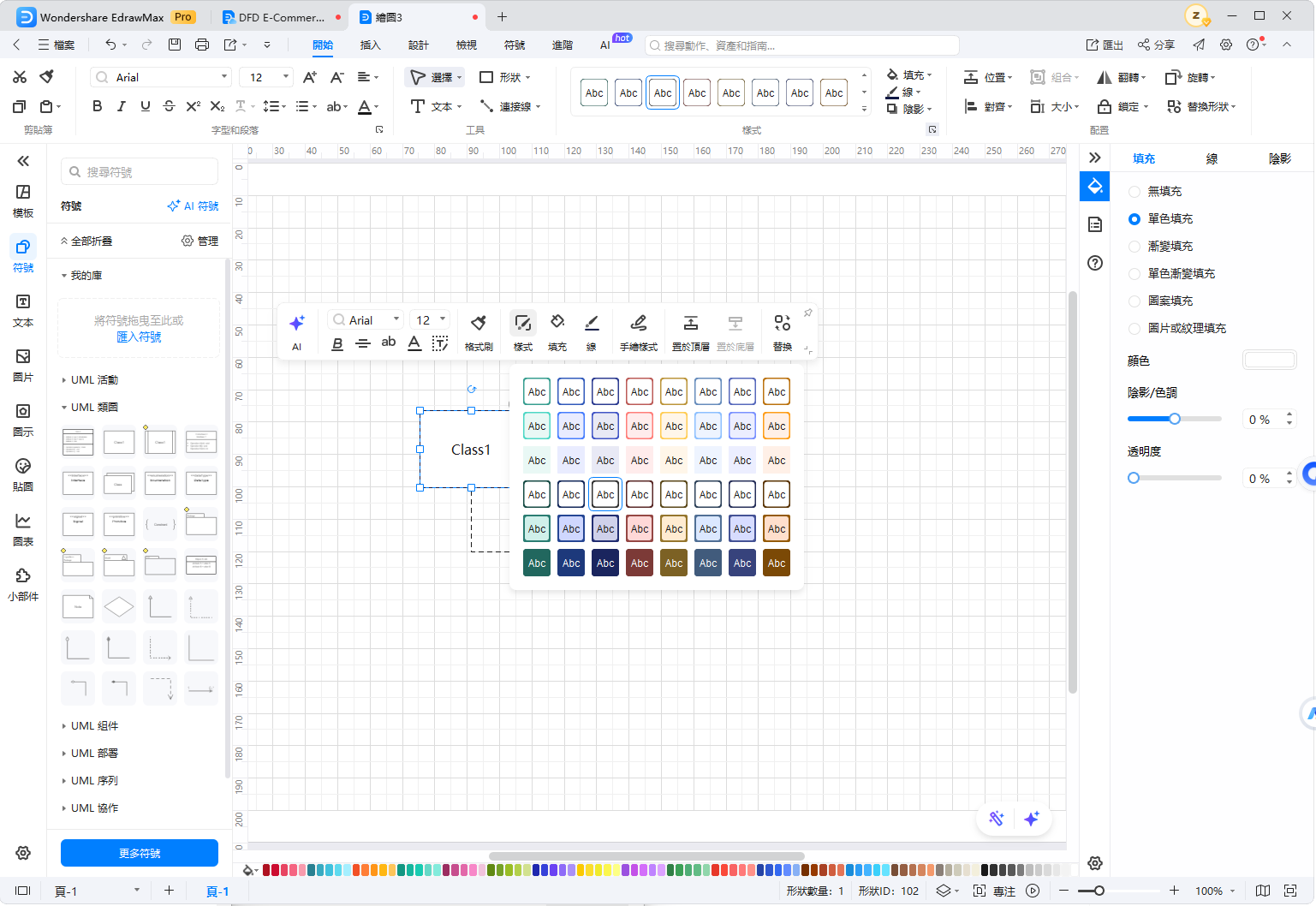

步驟 4：雙擊圖形加入文字標註，搭配上方工具列調整字型、色彩與樣式，客製化圖表風格。

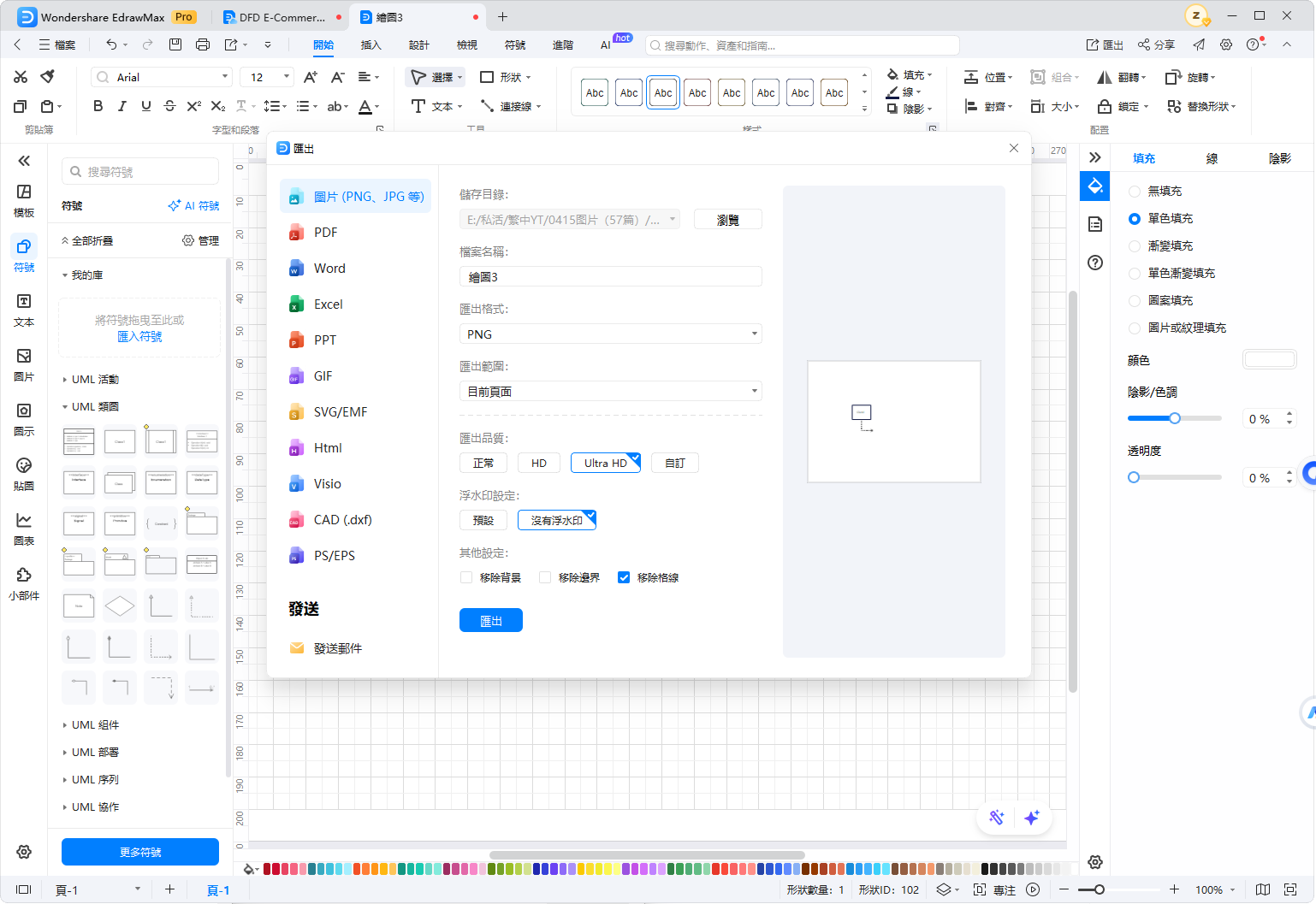

步驟 5：點選「檔案」→「儲存」儲存專案，也可匯出為圖片、PDF 等常用格式方便分享使用。
重點總結
資料流程圖是軟體工程師必備的視覺化工具，可完整呈現系統資料流向。EdrawMax 是繪製DFD的最佳工具，操作簡單、功能完善、協同編輯方便，直覺化介面搭配強大編輯功能，讓工程師輕鬆設計、修改與共用資料流程圖。
常見問答：
- 資料流程圖的用途為何？
DFD 的核心目的是清晰呈現專案內的資料流動，協助使用者理解、設計與記錄系統完整運作模式。
- 資料流程圖的基礎規則是什麼？
資料流程圖的首要規則：每一個處理程序，都必須定義明確的輸入、執行流程與輸出結果。完整的流程定義，才能確保系統邏輯清晰、避免資訊落差與理解錯誤。
