製程流程圖是商業流程管理專業人員（BPM）與化學工程師最常用的視覺化工具。PFD 有助於理解製程、落實品質管制並提升效率，可用來以由上到下的視角理解工廠內各類設備與化學物料的運作方式，同時標示各項作業，並呈現為達成特定目標所需執行的重複性任務。
接下來我們將說明製程流程圖的簡單定義，以及它與 P&ID 的差異。
什麼是製程流程圖？
PFD 簡介
這類圖表最早可追溯至 1920 年代，Frank Gilbreth 於 1921 年提出「流程程序圖」，從此被眾多工業工程師、企業與製造商廣泛使用。
它是化學工程與製程工程領域常用的一種流程圖，用於呈現製程中使用的設備與化學物料流向。PFD 只標示工廠內的主要設備，例如幫浦、槽體、塔器、加熱器、渦輪機等。
但不會呈現細部資訊或元件，例如編號、流量儀器、管路特性與管路細節（排放管、控制迴路、旁通管路）。

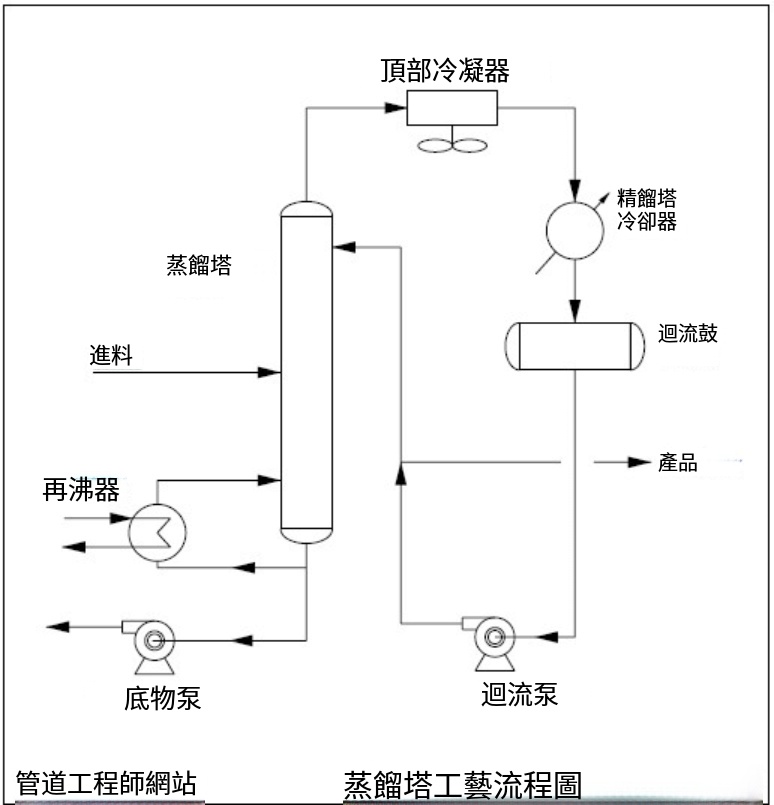

圖片來源： pipingengineer.org
PFD 與 P&ID 的差異
PFD 是管路及儀錶流程圖（P&ID）的簡化版本。相對地，P&ID 會提供更詳盡的資訊，包含儀錶細節（流量儀器、溫度、壓力、壓力安全閥、計量器與控制閥）、管路配置條件（最小距離、坡度、自流等）與管路規格（尺寸、規格、用途、保溫、壓力等級）。
此外，要讀懂 P&ID 通常需要圖例表，一般由 P&ID 繪製者提供，圖例表包含所有符號、專有名詞等資訊，也稱為「流程單」。
圖片來源： researchgate.net
製程流程圖符號庫
以下列出製程與化學工程領域中，典型製程流程圖會使用的元件。
- 主要設備 – 包含編號與名稱。
例如：壓縮機、攪拌機、離心機、設備元件、驅動裝置、進料機、引擎、混合機、幫浦、分離機、閥件、冷卻器、混合器與鍋爐。
- 製程關鍵閥件
- 控制閥
- 循環系統
- 主要旁通系統
- 管路製程
- 流向製程
- 流體組成
- 製程蒸汽名稱
- 操作數據 – 包含溫度、壓力、密度、質能平衡與質量流量。
- 各系統間的連接關係
如何規劃與繪製製程流程圖
規劃與繪製 PFD 可依照以下步驟進行。
● 首先，定義製程的範圍，說明你要研究的項目與預期獲得的成果。
● 接著，依據使用目的決定需要呈現的細節程度。針對複雜製程有多種版本的 PFD 可供運用或繪製，方便與他人溝通。
● 透過訪談與觀察，研究各項關係、作業與設備之間的關聯。若你正在建立新的流程模型，務必研讀現有資料，同時也要了解製程產出物的相關規範標準。
● 繪製草圖並與團隊成員確認。完成初稿後取得相關人員的認可相當重要，可協助你進行必要調整、新增內容或修正錯誤。
● 最後，圖表即可依原定用途使用，例如品質保證、文件製作或流程優化。
使用 EdrawMax 線上版繪製 PFD
● 若要線上繪製 PFD，請在筆電或電腦開啟 EdrawMax 線上版（https://www.edrawmax.com/online/tw/）。

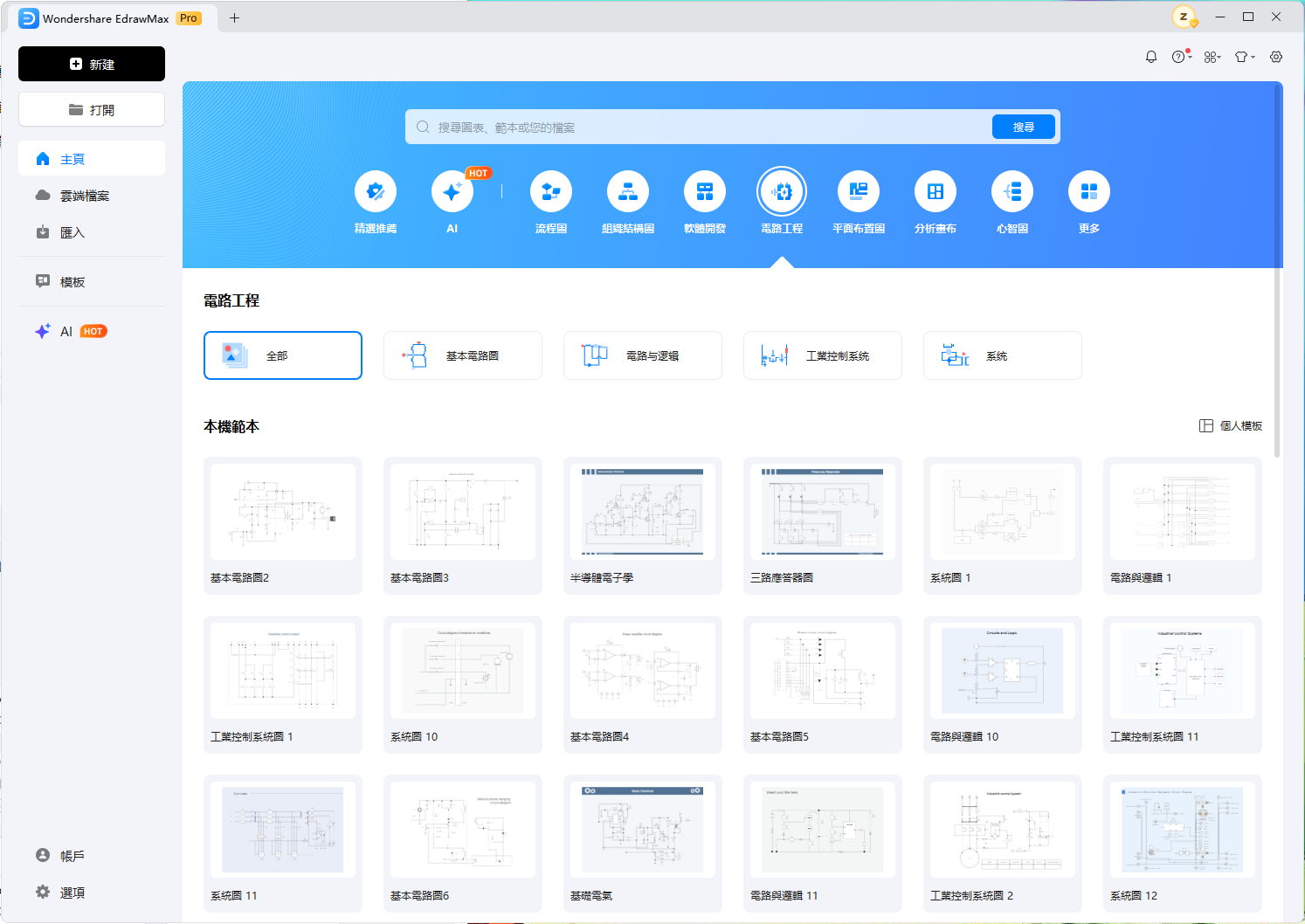

● 選擇電路工程 > 製程流程圖，點擊「+」開啟空白頁面；或是直接點擊任一範本縮圖，開啟現成範本。

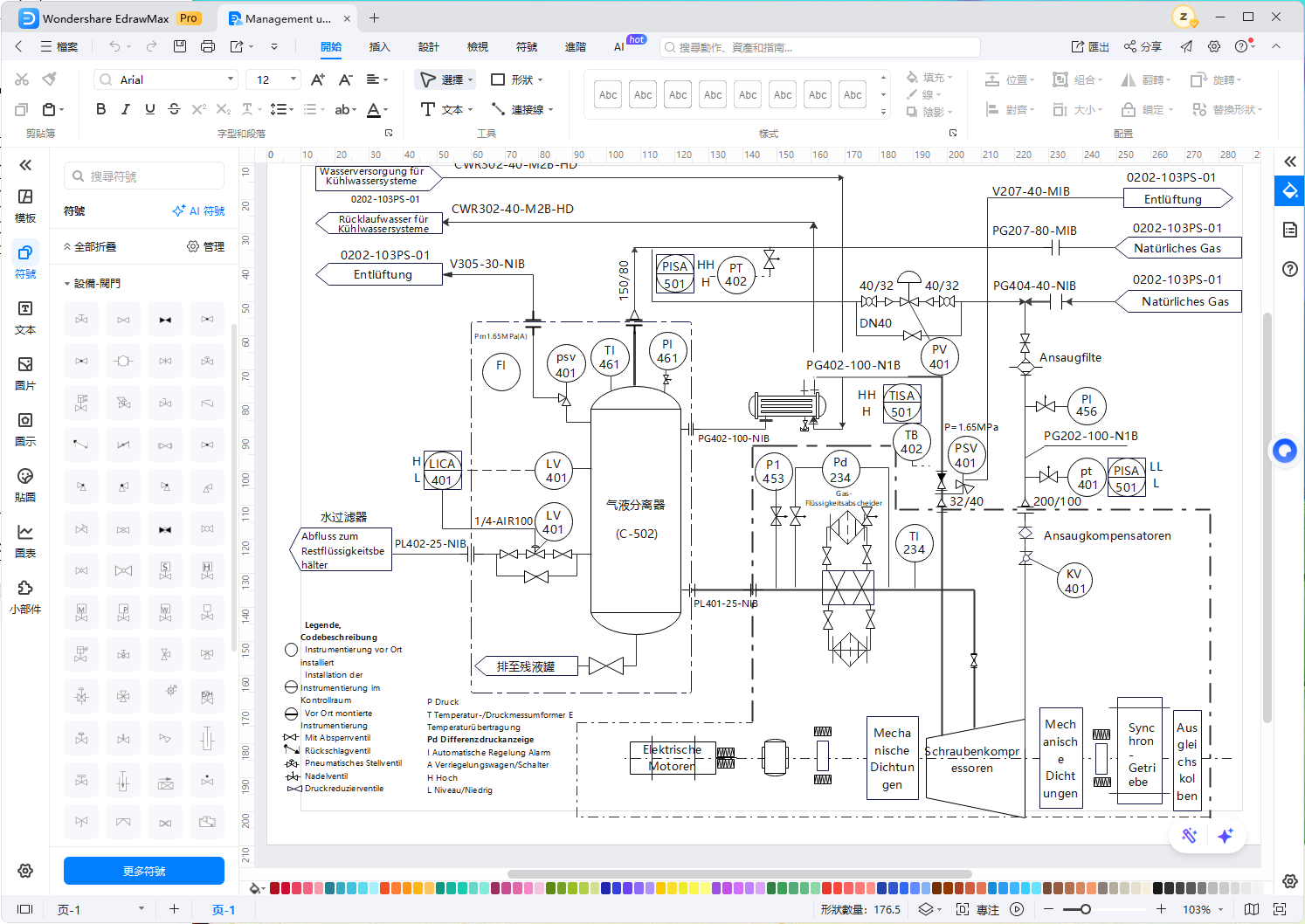

● 左側為符號庫，所有設備、閥件、管路都在這裡。拖放所需符號來建立 PFD，並透過格式工具調整圖表樣式。範例如下：

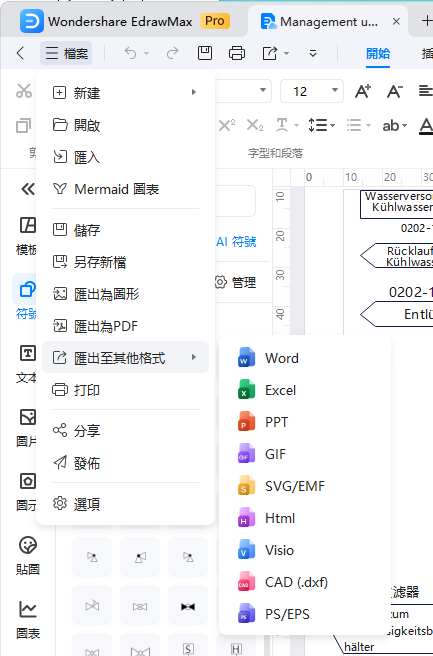

● 完成並確認內容後，即可儲存、匯出或分享作品。
免費製程流程圖範本
免費範本能讓你快速完成製程流程圖，你可以小幅修改、從零開始或直接使用。以下提供多種製程流程圖範本：

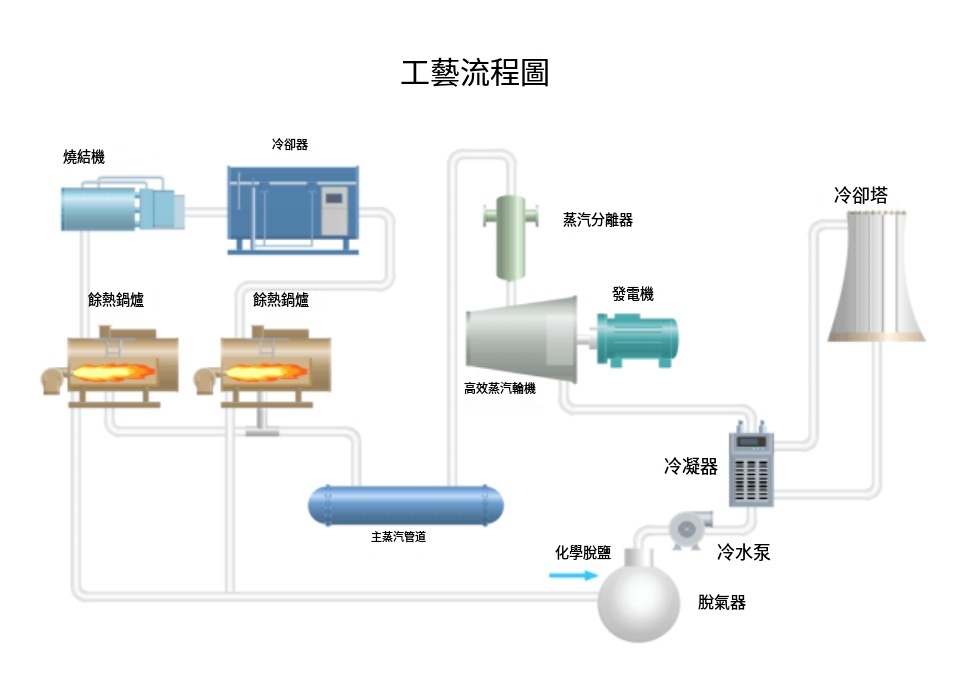

冷卻製程流程圖 – 繪製簡單的冷卻製程流程圖，呈現完整冷卻流程。此範本運用多種符號，配色完整。
點擊這裡立即下載使用冷卻製程 PFD。
石油煉製製程流程圖 – 使用 SmartDraw 提供的石油煉製製程流程圖範本，相適合工程師使用，內容詳盡且形狀標示完整。
點擊這裡下載此範本，用於說明石油煉製流程。

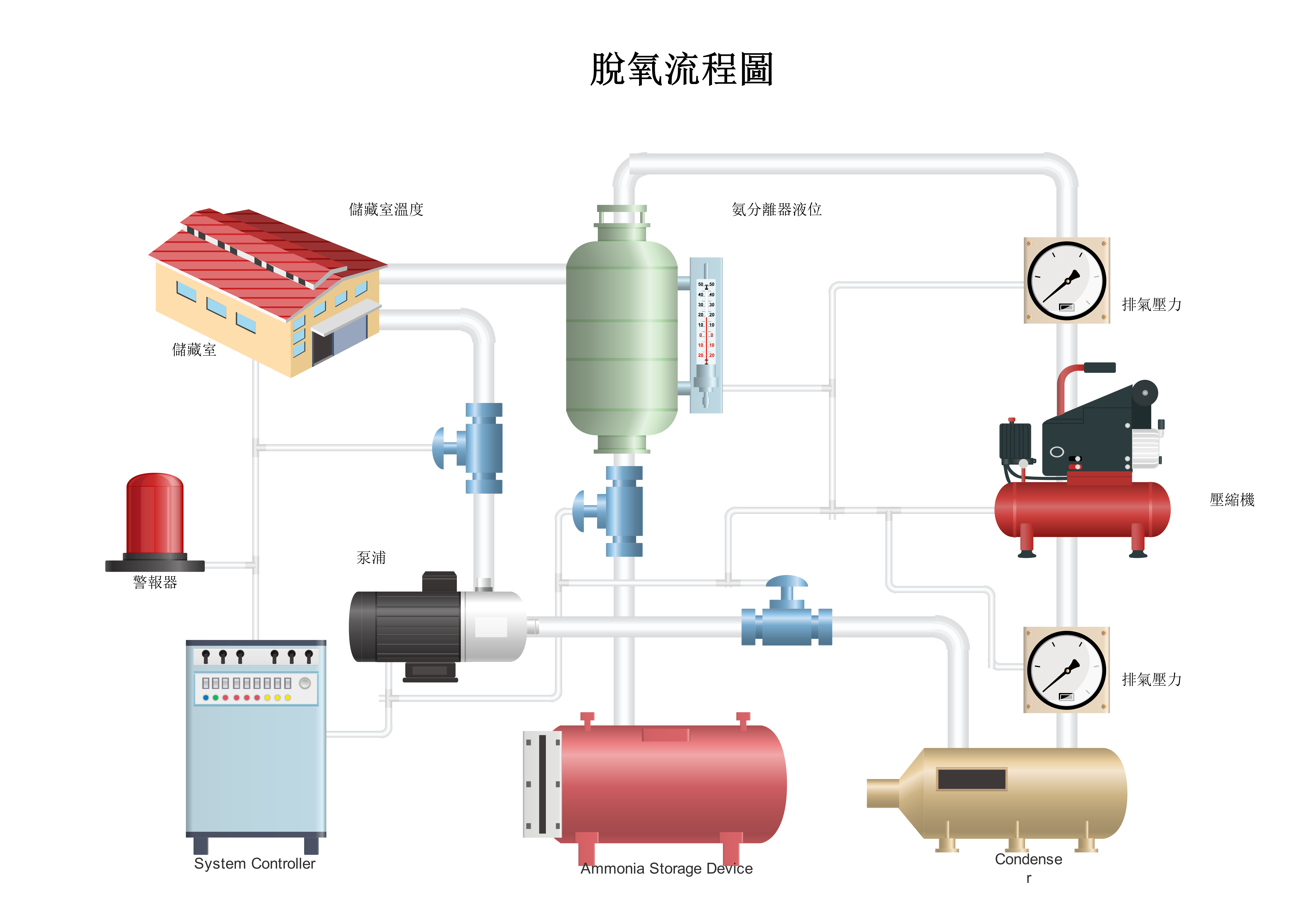

脫氧製程流程設計 – 想輕鬆說明脫氧流程嗎？這款範本運用專屬符號，標示與配色都相當完整。
點擊這裡下載範本，繪製脫氧製程流程圖。

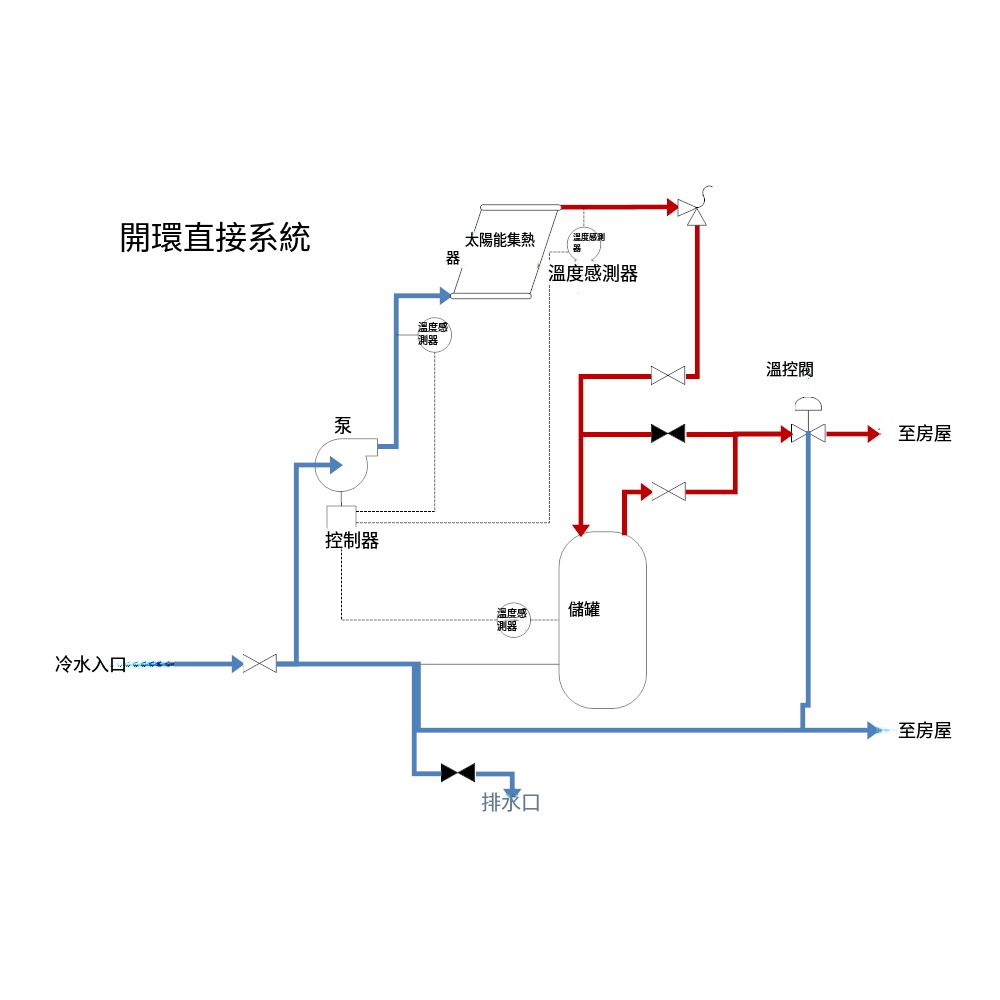

太陽能加熱製程流程圖 – 使用 SmartDraw 提供的太陽能加熱製程流程圖，範本標示完整，包含儀器、閥件符號與管路、連接形狀。
點擊這裡立即下載使用此範本。

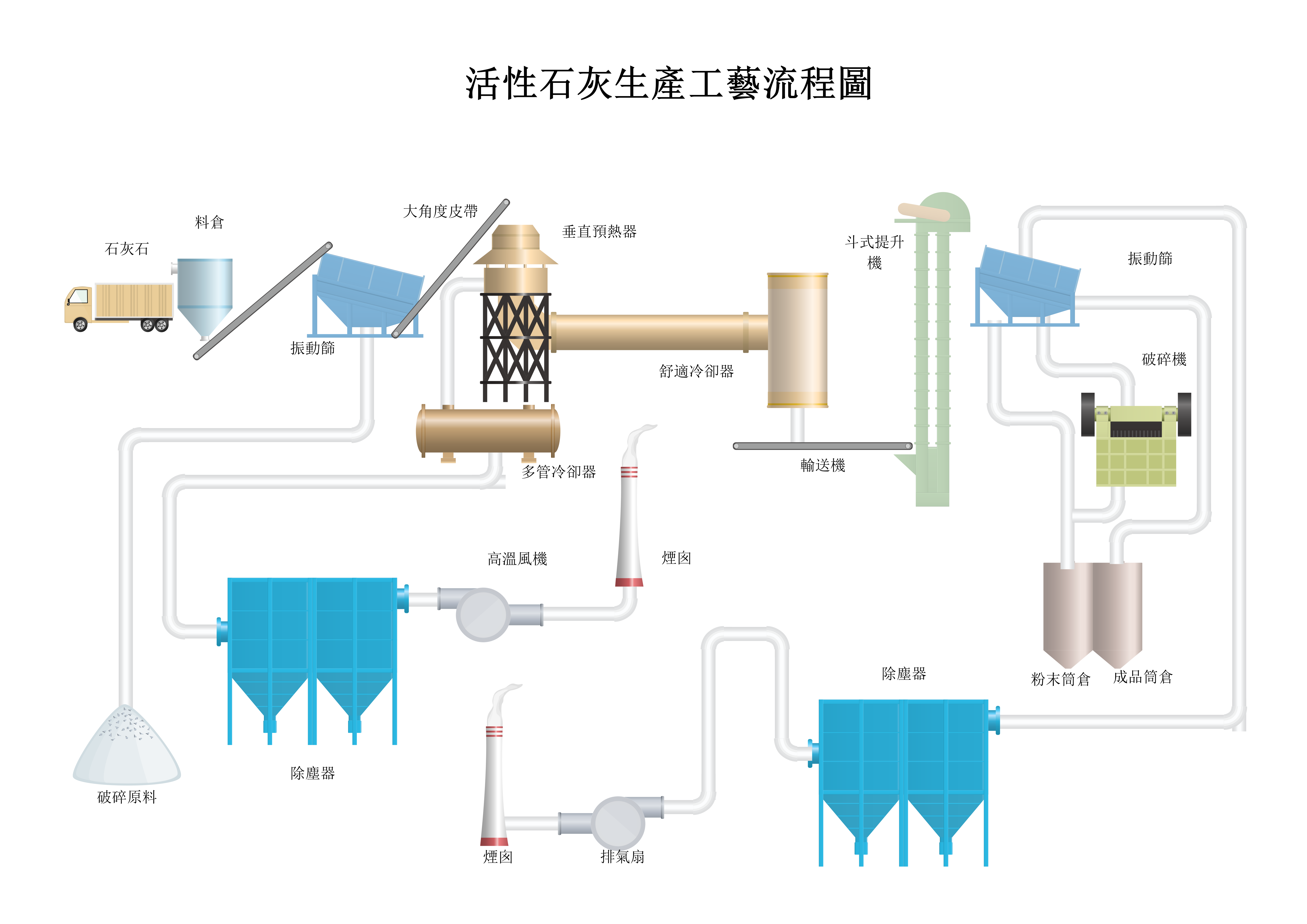

活性石灰生產製程流程圖 – 這是 EdrawMax 提供的實用範本，幫助工程師理解活性石灰生產流程，圖面配色與排版都相當完善。
點擊這裡立即下載使用！
總結與建議
PFD 是 P&ID 的基礎簡化版本，屬於化學與製程工程圖面，能精準傳達工程設計、採購、招標、操作、試車與建置階段所需的重要資訊。
製程流程圖只使用主要設備，而 P&ID 會同時呈現主要與細部資訊，更為精細。
此外，繪製 PFD 相當簡單，只要使用合適的軟體、套用免費範本，再依需求編輯即可完成。
